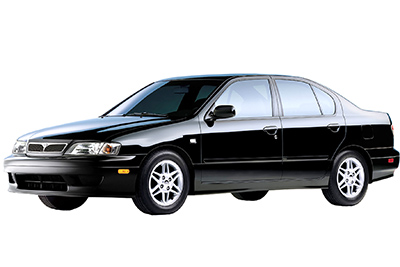

V tomto článku uvažujeme o druhé generaci řady Infiniti G (P11), vyráběné v letech 1998 až 2002. Zde najdete schémata pojistkových skříní Infiniti G20 1998, 1999, 2000, 2001 a 2002 , získáte informace o ‚umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek Infiniti G20 1998-2002
Pojistka zapalovače cigaret Infiniti G20 (elektrická zásuvka) je pojistka č. 13 v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Pojistková skříňka je umístěna za krytem nalevo od volantu.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce
| Ne. | Ampér | Popis |
|---|---|---|
| jeden | patnáct | Motor větráku |
| 2 | patnáct | Motor větráku |
| 3 | 7.5 | břišní svaly |
| 4 | 7.5 | Systém imobilizéru vozidel Infiniti |
| Pět | 7.5 | Kombinovaný rychloměr, bezpečnostní indikátor, systém imobilizéru vozidla Infiniti |
| 6 | deset | Klimatizace |
| 7 | deset | Solenoidový ventil odvzdušňovacího ventilu kazety, obtokový ventil vakuového uzavíracího ventilu |
| osm | deset | Inteligentní řídicí jednotka vstupu (zámek dveří, spínač předních dveří, vnitřní osvětlení), řídicí jednotka spořiče baterie světlometů, výstražný zvonek, relé odmlžování zadního okna, relé odmlžování zrcátek, relé elektrického ovládání oken (elektrické stahování oken, střešního okna), zařízení pro automatickou regulaci rychlosti (ASCD ) Spínač spojky (manuální převodovka), brzdový spínač ASCD, řídicí jednotka ASCD, systém imobilizéru infiniti vozidlo |
| devět | deset | Relé odmlžování zrcátek, spínač zrcátek na dálkové ovládání |
| deset | 7.5 | Audio, elektrická anténa, inteligentní řídicí jednotka vstupu |
| jedenáct | deset | Kombinovaný rychloměr, generátor, světlo zpátečky (spínač zpětného světla (manuální převodovka), spínač parkovací / neutrální polohy (automatická převodovka)) |
| 12 | 7.5 | Bezpečnostní spínač, kombinovaná indikační jednotka |
| 13 | patnáct | Zapalovač |
| čtrnáct | patnáct | Spínač brzdových světel, brzdová světla, řídicí jednotka automatického řízení rychlosti (ASCD) |
| patnáct | patnáct | Relé uvolnění víka kufru |
| šestnáct | deset | Řídicí jednotka spořiče baterie světlometu, parkovací / neutrální polohové relé, parkovací / neutrální polohový spínač, chladicí ventilátor, výstražné relé proti krádeži |
| 17 | patnáct | Relé palivového čerpadla |
| 18 | deset | Vyhřívané kyslíkové senzory |
| devatenáct | dvacet | Motor předních stěračů, Motor předních ostřikovačů, spínač předních stěračů |
| dvacet | deset | Bezpečnostní spínač, kombinovaná jednotka blikačů, relé více dálkových ovladačů |
| 21 | deset | Řídicí modul převodovky (TCM) |
| 22 | deset | Jednotka diagnostického senzoru airbagu |
| 23 | – | Nepoužívá |
| 24 | deset | Inteligentní řídicí jednotka vstupu (dveřní zámek, spínač předních dveří, vnitřní osvětlení), řídicí jednotka spořiče baterie světlometů, světla do kosmetických zrcátek, osvětlení kufru, klíčový spínač, výstražný zvonek, audio, elektrická anténa, elektrické ovládání oken (elektrické stahování oken, střešní okno), Vysílač Homelink |
| 25 | deset | Vstřikovače paliva |
| 26 | deset | Startovací systém, řídicí jednotka pro denní svícení |
| 27 | – | Nepoužívá |
| 28 | deset | Vyhřívané sedadlo |
| 29 | – | Nepoužívá |
| CB1 | Elektricky ovládané okenní relé, zámek dveří, vnitřní osvětlení, střešní okno | |
| CB2 | Elektrické sedadlo | |
| Relé | ||
| R1 | Více dálkových ovladačů | |
| R2 | Elektrické okno | |
| R3 | Fanoušek | |
| R4 | Zapalování | |
| R5 | Příslušenství |
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v pojistkové skříňce motorového prostoru
| Ne. | Ampér | Popis |
|---|---|---|
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | patnáct | 1998-1999: levý světlomet, řídicí jednotka pro denní svícení, relé výstražných světel proti krádeži;
2000-2002: Relé levého světlometu (levý světlomet, indikátor dálkových světel, řídicí jednotka spořiče baterie světlometu, relé indikátoru krádeže) |
| 33 | patnáct | 1998-1999: pravý světlomet, řídicí jednotka pro denní svícení, relé předních mlhových světel, relé proti krádeži;
2000-2002: Relé pravého světlometu (pravý světlomet, relé předního mlhového světla, řídicí jednotka spořiče baterie světlometu, relé indikátoru krádeže) |
| 34 | deset | 1998-1999: Boční obrysová světla, registrační světla, sdružená světla, osvětlení: (kombinovaný rychloměr, automatický zesilovač klimatizace, řídicí jednotka push, audio, A / T zařízení, spínač nebezpečí, hlavní vypínač výtahu, elektrické ovládání okna, spínač odmlžování zadního okna , popelník, hlavní spínač automatického řízení rychlosti (ASCD));
2000-2002: Zadní obrysová světla (boční obrysová světla, osvětlení registračních značek, sdružená světla, spínač světel, osvětlení v palubní desce, spínač ovládání světel, řídicí jednotka spořiče baterie světlometů, spínač spony bezpečnostního pásu, výstražná zvonkohra, osvětlení: (kombinovaný rychloměr, Automatický zesilovač klimatizace, ovládací jednotka push, audio, A / T zařízení, spínač nebezpečí, hlavní spínač elektrického ovládání oken, bezpečnostní spínač odmlžování zadního okna, popelník)) |
| 35 | patnáct | Zapalovací cívky, hmotnostní průtokoměr, snímač polohy vačkového hřídele |
| 36 | deset | 1998-1999: Relé nízkého klaksonu, spínač houkačky, přepínač směru automatického zařízení pro regulaci rychlosti (ASCD);
2000-2002: relé houkačky (nízké), spínač houkačky, přepínač směru automatického zařízení pro regulaci rychlosti (ASCD) |
| 37 | 7.5 | Generátor |
| 38 | patnáct | Zesilovač reproduktorů BOSE |
| 39 | dvacet | Relé odmlžování zadního okna, indikátor odmlžování zadního okna |
| 40 | dvacet | Relé odmlžování zadního okna |
| 41 | deset | 1998-1999: Vysoký reléový klakson, spínač houkačky, přepínač směru automatického zařízení pro regulaci rychlosti (ASCD);
2000-2002: Relé houkačky (vysoké) |
| 42 | patnáct | Relé palivového čerpadla |
| 43 | patnáct | Relé předních mlhových světel |
| 44 | – | Nepoužívá |
| 45 | – | Nepoužívá |
| A | 80 | Relé příslušenství (pojistky: 9, 13, 19), relé zapalování (pojistky: 3, 7, 8, 11, 12, 18, 28), relé ventilátoru (pojistky: 1, 2), pojistka: 4, 5, 14, 15, 20, 24 |
| B | 40 | Fanoušek |
| C | 30 nebo 40 | 1998-2001, 2002 A / T (40A): Chladicí ventilátor; 2002 M / T (30A): Chladicí ventilátor |
| D | třicet | Jistič č. 1 (elektrické ovládání oken, střešní okno, inteligentní řídicí jednotka vstupu (zámek dveří, spínač předních dveří, vnitřní osvětlení)), jistič č. 2 (elektrické sedadlo) |
| A | 100 | Generátor, pojistky: A, B, C, D, F, G, H, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43 |
| F | 40 | břišní svaly |
| G | 40 | Spínač zapalování |
| H | 40 | břišní svaly |
| je | – | Nepoužívá |
Reléový box
| Ne. | Relé |
|---|---|
| R1 | 1998-1999: Varování před krádeží; 200-2002: Nepoužívá se |
| R2 | Chladicí ventilátor №2 |
| R3 | 1998-1999: motor ABS; 2000-2002: Výstražná kontrolka krádeže |
| R4 | 1998-1999: elektromagnetický ventil ABS; 2000-2002: Odmlžování zadního okna |
| R5 | Manuální převodovka: zámek spojky; Automatická převodovka: poloha Parkování / Neutrál |
| R6 | Klimatizace |
| R7 | Chladicí ventilátor 1 |
| R8 | 1998-1999: Horn (Bas); 2000-2002: Nepoužívá se |
| R9 | 1998-1999: Výstražná kontrolka proti krádeži; 2000-2002: Přední mlhové světlo |
| R10 | 1998-1999: Horn (vysoký); 2000-2002: Houkačka (nízká / vysoká) |
| R11 | Chladicí ventilátor №3 |
| R12 | 1998-1999: Přední mlhové světlo; 2000-2002: Nepoužívá se |
