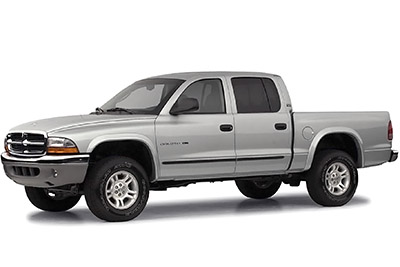

V tomto článku uvažujeme o druhé generaci Dodge Dakota před faceliftem, vyráběné v letech 1996 až 2000. Zde najdete schémata pojistkových skříní Dodge Dakota 1996, 1997, 1998, 1999 a 2000 , získání informací o umístění panelů pojistek uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek Dodge Dakota 1996-2000
Pojistky zapalovače cigaret (elektrická zásuvka) v Dodge Dakota: pojistka č. 15 v pojistkové skříňce palubní desky a pojistka č. 2 (nafta) nebo č. 4 (benzín) v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Panel pojistek je umístěn za krytem na palubní desce na straně řidiče.
Schéma pojistkové skříňky
Přiřazení pojistek v prostoru pro cestující
| Ne. | Proud | Popis |
|---|---|---|
| jeden | dvacet | Relé blikače, relé spojky kompresoru klimatizace, relé houkačky, modul centrálního časovače (VTSS) |
| 2 | patnáct | Spínač parkovací / neutrální polohy (automatická převodovka), spínač zpětného světla (manuální převodovka) |
| 3 | deset | břišní svaly |
| 4 | patnáct | Přístrojová deska |
| Pět | Pět | Ovládání topení klimatizace, ovládání topení (kromě klimatizace), lampa přijímače popela, rádio, sdružený přístroj |
| 6 | dvacet | Relé stěračů, multifunkční spínač, modul centrálního časovače, motorek stěračů |
| 7 | patnáct | Relé motoru ventilátoru, relé spojky kompresoru klimatizace |
| osm | deset | Rádio |
| devět | deset | Benzín: řídicí modul hnacího ústrojí, relé palivového čerpadla, relé automatického vypnutí, relé ventilátoru chladiče;
Diesel: řídicí modul motoru, relé ohřívače paliva |
| deset | patnáct | Kombinované blikání |
| jedenáct | deset | Solenoid EVAP / čištění, stropní konzola, modul středového časovače |
| 12 | patnáct | Osvětlení v palubní desce, rádio, konektor pro datový spoj, podsvícení / vypínač, osvětlení kopule, stropní konzola, spínač elektrického zrcátka |
| 13 | dvacet | Centrální spínač časovače, spínač elektrického ovládání oken / dveří |
| čtrnáct | patnáct | Spínač světlometů (městské světlo, zadní / brzdové světlo, licenční světlo, ovládání topení klimatizace, ovládání topení (kromě klimatizace), lampa přijímače popela, rádio, sdružený přístroj) |
| patnáct | patnáct | Zapalovač |
| šestnáct | – | Nepoužívá |
| 17 | deset | Přístrojová deska |
| 18 | deset | Modul ovládání airbagu |
| devatenáct | deset | Řídicí modul airbagu, spínač zapnutí / vypnutí airbagu spolujezdce |
| Jistič | ||
| dvacet | 25 | Elektrický spínač zamykání oken / dveří |
| 21 | – | Nepoužívá |
| Relé | ||
| R1 | troubit | |
| R2 | Kombinované blikání |
Reklamní inzeráty
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Proud | Popis |
|---|---|---|
| A | 15 nebo 25 | Benzín (15A): Kyslíkový senzor;
Diesel (25A): relé spojky kompresoru klimatizace, řídicí modul motoru, řídicí modul hnacího ústrojí, elektrický vakuový modulátor |
| B | patnáct | Levý světlomet |
| C | dvacet | Relé mlhových světel |
| D | 25 | Kombinované blikání |
| A | dvacet | Vypínač brzdových světel |
| F | 10 nebo 20 | Benzín (20A): relé ovládání převodovky;
Diesel (10A): automatické vypínací relé, řídicí modul pohonné jednotky |
| G | patnáct | Pravý světlomet |
| jeden | 20 nebo 50 | Benzín (20A): řídicí modul hnacího ústrojí, relé palivového čerpadla;
Diesel (50A): relé ohřívače paliva |
| 2 | 20 nebo 30 | Benzín (30A): relé ventilátoru chladiče;
Diesel (20A): Elektrická zásuvka |
| 3 | padesáti | Benzín (30A): relé automatického vypnutí (vstřikovač paliva, zapalovací cívka, řídicí modul hnacího ústrojí, pojistka: „A“);
Diesel (50A): Relé automatického vypnutí (vstřikovací čerpadlo, relé žhavicí svíčky, pojistka: „A“) |
| 4 | 20 nebo 50 | Benzín (20A): zásuvka;
Diesel (50A): Relé žhavicích svíček |
| Pět | 40 | Relé motoru ventilátoru |
| 6 | padesáti | Relé žhavicích svíček (nafta) |
| 7 | padesáti | Stanoviště fusiblů: „1“, „4“, „12“, „13“, „14“, „21“ |
| osm | třicet | břišní svaly |
| devět | 40 | Relé startéru, spínač zapalování (pojistky v prostoru pro cestující: „2“, „3“, „7“, „18“, „20“), relé ventilátoru chladiče, relé palivového čerpadla, automatické vypnutí relé palivového čerpadla |
| deset | 40 | Spínač zapalování (relé startéru, pojistky v prostoru pro cestující: „6“, „8“, „9“, „10“, „11“, „15“, „16“, „17“, „19“) |
| jedenáct | 140 | Generátor |
| Relé | ||
| R1 | Stěrač | |
| R2 | Motor větráku | |
| R3 | Vstup | |
| R4 | Nepoužívá | |
| R5 | Foglamp | |
| R6 | Nepoužívá | |
| R7 | Ovládání převodovky (benzín) | |
| R8 | Spojka kompresoru klimatizace | |
| R9 | Automatické vypnutí | |
| R10 | Nepoužívá | |
| R11 | Ventilátor chladiče (benzín) | |
| R12 | Přední světlo | |
| R13 | Palivové čerpadlo (benzín) |
