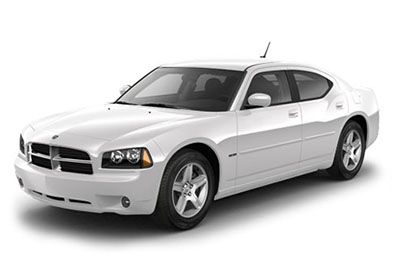

V tomto článku uvažujeme o šesté generaci Dodge Charger (LX), vyráběné v letech 2006 až 2010. Zde najdete schémata pojistkových skříní Dodge Charger 2006, 2007, 2008, 2009 a 2010 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistky Dodge Charger 2006-2010
Pojistky zapalovače cigaret (elektrická zásuvka) jsou pojistky №9 ( zásuvková konzola) a №18 (odebíraný volitelný proud) v zadním distribučním centru napájení.
Umístění pojistkové skříňky
Motorový prostor
Pojistková skříňka je umístěna v motorovém prostoru.
Elektrické distribuční centrum dříve (2006-2007)
Integrovaný napájecí modul (2008-2010)
Elektrické distribuční centrum vzadu (2006-2010)
V kufru pod přístupovým panelem rezervních pneumatik je také elektrické rozvodné centrum.
Schémata pojistkových skříní
Reklamní inzeráty
2006, 2007
Přední elektrické distribuční centrum
Přidělení pojistek v předním PDC (2006, 2007)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | 15 ampérů modrá | Nastavitelné pedály – jsou -li ve výbavě |
| 4 | – | 20 Žlutá | AC spojka / houkačka |
| Pět | – | – | – |
| 6 | – | 15 ampérů modrá | Přední řídicí modul (FCM) |
| 7 | – | 20 Žlutá | Mlhovky – jsou -li ve výbavě |
| osm | – | 15 ampérů modrá | Světla – licence. Zaparkovat. Boční značka. Stop. Věž |
| devět | – | 15 ampérů modrá | Přední řídicí modul (FCM) |
| deset | – | 5 ampérů oranžová | Řídicí modul pohonu (PCM) / startér |
| jedenáct | 25 Jasno | Modul automatického vypínání / řízení hnacího ústrojí (PCM) | |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | – | 25 Jasno | Řídicí modul pohonu (PCM) |
| patnáct | – | 20 Žlutá | Vstřikovače. Zapalovací cívky |
| šestnáct | – | – | – |
| 17 | 30 růže | Ventily protiblokovacího systému (ABS) – je -li ve výbavě / řídicí modul hnacího ústrojí (PCM) | |
| 18 | 30 růže | – | Stěrač / ostřikovač |
| devatenáct | 50 ampérů červená | – | Ventilátor chladiče |
| dvacet | 20 ampérů modrá | – | Vstup |
| 21 | 50 ampérů červená | – | Motor čerpadla protiblokovacího systému (ABS) – je -li ve výbavě |
| 22 | 40 A – zelená | – | Vysoký – nízký ventilátor spojky / chladiče AC |
| 23 | – | – | – |
| 24 | 60 A žlutá | – | Radiátorový ventilátor – AWD |
| 25 | 30 růže | – | Přední řídicí modul (FCM) |
| 26 | 20 A – modrá | – | Převodovka – RLE |
| 27 | 30 A – Rose | – | Přední řídicí modul (FCM) |
| Relé | |||
| R1 | troubit | ||
| R2 | Spojka kompresoru klimatizace | ||
| R3 | Ovládání ventilátoru chladiče (nahoru / dolů) | ||
| R4 | Větrák chladiče (vysoký) | ||
| R5 | Zapínání / vypínání stěračů | ||
| R6 | Ovládání převodovky | ||
| R7 | Kontrola ventilátoru chladiče | ||
| R8 | Stěrač nahoru / dolů | ||
| R9 | Vstup | ||
| R10 | Nastavitelné pedály | ||
| R11 | Parkovací lampa | ||
| R12 | Přední mlhové světlo | ||
| R13 | Automatické vypnutí | ||
| R14 | Relé s vysokou intenzitou výboje | ||
| R15 | Nepoužívá |
Střed distribuce energie vzadu
Reklamní inzeráty
Přiřazení pojistek v zadním PDC (2006, 2007)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | 60 A žlutá | – | Vypnutí zapalování (IOD) |
| 2 | 40 A zelená | – | baterie |
| 3 | – | – | – |
| 4 | 40 A zelená | – | baterie |
| Pět | 30 růže | – | Vyhřívaná sedadla – jsou -li ve výbavě |
| 6 | – | 20 Žlutá | Palivové čerpadlo |
| 7 | – | – | – |
| osm | – | 15 ampérů modrá | Spínač zapalování / řídicí modul airbagu (ACM) |
| devět | – | 20 Žlutá | Elektrická zásuvka konzoly |
| deset | – | – | – |
| CB1 | 25 A jistič | – | Jednotka – bez elektrického paměťového sedadla / spínače sedadla řidiče – s elektrickým paměťovým sedadlem / paměťovým modulem – je -li ve výbavě (dutiny 11, 12 a 13 obsahují pojistky automatického resetování (jističe), které nelze opravit pouze autorizovaným prodejcem) |
| CB2 | 25 A jistič | – | Spínač sedadla spolujezdce (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| CB3 | 25 A jistič | – | Moduly dveří – kromě základny / spínač zámku dveří řidiče – základna / spínač elektrického ovládání oken řidiče – je -li k dispozici / spínač zámku dveří spolujezdce – základna (dutiny 11, 12 a 13 obsahují automatické resetovatelné pojistky (jističe), které lze opravit pouze autorizovaný dealer) |
| čtrnáct | 10 A červená | Dálkové ovládání bezklíčového vstupu AC / Cluster / Sentry Key Heater | |
| patnáct | – | 20 Žlutá | Modul tažné brzdy – je -li ve výbavě |
| šestnáct | – | – | – |
| 17 | – | 20 Žlutá | Skupina |
| 18 | – | 20 Žlutá | Volitelná elektrická zásuvka |
| devatenáct | – | 10 A červená | Brzdová světla |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 A červená | Airbag / Airbag Control Module (ACM) |
| 28 | – | 10 A červená | Hlavový airbag – je -li ve výbavě |
| 29 | 5 ampérů oranžová | Protiblokovací brzdový modul – je -li ve výbavě / Klastr / Přední řídicí modul (FCM) / Řídicí modul hnacího ústrojí (PCM) / Dálkový bezklíčový vstup / brzdová světla Sentry Key | |
| třicet | 10 A červená | Dveřní moduly / Elektrická zrcátka – jsou -li ve výbavě / Řídicí modul řízení | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 ampérů oranžová | Zesilovač – je -li ve výbavě / Anténa / Zpoždění zapalování / Horní konzola / Zamykání dveří spolujezdce a rychlé elektrické ovládání oken – je -li ve výbavě / Elektrická zrcátka – je -li ve výbavě / Zadní odmrazování | |
| 36 | 20 Žlutá | Handsfree telefon – je -li ve výbavě / DVD pro monitorování multimediálního systému – je -li ve výbavě / Rádio / satelitní přijímač – je -li ve výbavě | |
| 37 | – | 15 ampérů modrá | Převodovka – NAG1 |
| 38 | – | 5 ampérů oranžová | Užitkové / stropní osvětlení konzoly |
| 39 | – | 10 A červená | Vyhřívaná zrcátka – jsou -li ve výbavě |
| 40 | 5 ampérů oranžová | Vyhřívaná sedadla – je -li ve výbavě / Vnitřní zrcátko | |
| 41 | 10 A červená | Řízení AC topení / monitorování tlaku v pneumatikách – je -li k dispozici | |
| 42 | 30 růže | – | Motor předního ventilátoru |
| 43 | 30 růže | – | Zesilovač – je -li ve výbavě / Anténa / Zadní odmrazování |
| 44 | 20 ampérů modrá | – | Zesilovač – je -li ve výbavě / Přední řídicí modul (FCM) / Střešní okno – Je -li ve výbavě |
| Relé | |||
| R1 | Kurs | ||
| R2 | Odmlžování zadního okna | ||
| R3 | Zpoždění příslušenství | ||
| R4 | Ovládání převodovky | ||
| R5 | Zadní mlhové světlo | ||
| R6 | Stěrač zadního skla | ||
| R7 | Nepoužívá | ||
| R8 | Brzdová světla | ||
| R9 | Palivové čerpadlo | ||
| R10 | Nepoužívá |
2008
Reklamní inzeráty
Integrovaný napájecí modul
Přiřazení pojistek v IPM (2008)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | 15 ampérů modrá | Motor ostřikovače |
| 2 | – | 25 ampérů neutrální | Řídicí modul pohonu (PCM) |
| 3 | – | 25 ampérů neutrální | Start / start zapalování |
| 4 | – | 25 ampérů neutrální | Elektromagnetický ventil alternátor / EGR |
| Pět | – | – | – |
| 6 | – | 25 ampérů neutrální | Zapalovací cívky / Vstřikovače / Krátký kanálový ventil |
| 7 | – | – | – |
| osm | – | 25 ampérů neutrální | Vstup |
| devět | – | – | – |
| deset | 30 růže | – | Stěrač |
| jedenáct | 30 růže | – | Ventily protiblokovacího systému (ABS) – jsou -li ve výbavě |
| 12 | 40 A – zelená | – | Ventilátor chladiče |
| 13 | 50 ampérů červená | – | Motor čerpadla protiblokovacího systému (ABS) – je -li ve výbavě |
| čtrnáct | 60 A žlutá | – | Ventilátor chladiče |
| patnáct | 50 A – červená | – | Ventilátor chladiče |
| šestnáct | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| devatenáct | – | – | – |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Střed distribuce energie vzadu
Reklamní inzeráty
Přidělení pojistek v zadním PDC (2008)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | 60 A žlutá | – | Vypnutí zapalování ‚(IOD) |
| 2 | 40 A zelená | – | Integrovaný napájecí modul (IPM) |
| 3 | – | – | – |
| 4 | 40 A zelená | – | Integrovaný napájecí modul (IPM) |
| Pět | 30 růže | – | Vyhřívaná sedadla – jsou -li ve výbavě |
| 6 | – | 20 Žlutá | Palivové čerpadlo |
| 7 | – | – | – |
| osm | 15 ampérů modrá | Diagnostický propojovací konektor (DLC) / bezdrátový řídicí modul (WCM) / uzel bezdrátového zapalování (WIN) | |
| devět | – | 20 Žlutá | Zástrčka |
| deset | – | – | – |
| jedenáct | 25 A jistič | – | Sestava sedadla řidiče a spínač (je-li k dispozici) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 12 | 25 A jistič | – | Spínač sedadla spolujezdce (je-li ve výbavě) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 13 | 25 A jistič | – | Moduly dveří, spínač elektrického ovládání oken řidiče a spínač elektrického ovládání oken spolujezdce (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které lze opravit pouze autorizovaným prodejcem) |
| čtrnáct | 10 A červená | Řídicí modul AC / generátor / bezpečnostní ohřívač – je -li k dispozici | |
| patnáct | – | 20 Žlutá | Modul tažné brzdy – je -li ve výbavě |
| šestnáct | – | – | – |
| 17 | – | 20 Žlutá | Skupina |
| 18 | – | 20 Žlutá | Volitelná elektrická zásuvka |
| devatenáct | – | 10 A červená | Brzdová světla |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 A červená | Ovladač zádržného systému (ORC) |
| 28 | – | 10 A červená | Zdvih zapalování |
| 29 | – | 5 ampérů oranžová | Balíček / Elektronický stabilizační program (ESP) – je -li ve výbavě / Řídicí modul pohonu motoru (PCM) / spínač brzdových světel |
| třicet | 10 A červená | Moduly dveří / Elektrická zrcátka / Řídicí modul řízení (SCM) | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 ampérů oranžová | Modul antény – je -li ve výbavě / Elektrická zrcátka | |
| 36 | 20 Žlutá | Hands -free telefon – je -li ve výbavě / Video monitor – je -li ve výbavě / Rádio | |
| 37 | – | 15 ampérů modrá | Přenos |
| 38 | 10 A červená | Nabíjecí světlo / video satelitního přijímače (SDARS) – pokud je k dispozici / informační modul vozidla – pokud je vybaven | |
| 39 | – | 10 A červená | Vyhřívaná zrcátka – jsou -li ve výbavě |
| 40 | 5 ampérů oranžová | Automatické vnitřní zrcátko – je -li ve výbavě / Vyhřívaná sedadla – je -li ve výbavě / Skupina spínačů | |
| 41 | 10 A červená | AC vyhřívání / ovládání světlometů / monitorování tlaku v pneumatikách – je -li k dispozici | |
| 42 | 30 růže | – | Motor předního ventilátoru |
| 43 | 30 růže | – | Odmrazovač zadního okna |
| 44 | 20 ampérů modrá | – | Zesilovač – je -li ve výbavě / Střešní okno – je -li ve výbavě |
2009
Reklamní inzeráty
Integrovaný napájecí modul
Přiřazení pojistek v IPM (2009)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | 15 ampérů modrá | Motor ostřikovače |
| 2 | – | 25 ampérů neutrální | Řídicí modul pohonu (PCM) |
| 3 | – | 25 ampérů neutrální | Start / start zapalování |
| 4 | – | 25 ampérů neutrální | Elektromagnetický ventil alternátor / EGR |
| Pět | – | – | – |
| 6 | – | 25 ampérů neutrální | Zapalovací cívky / Vstřikovače / Snort Runner Valve |
| 7 | – | – | – |
| osm | – | 25 ampérů neutrální | Vstup |
| devět | – | – | – |
| deset | 30 A – Rose | – | Stěrač |
| jedenáct | 30 A – Rose | – | Ventily protiblokovacího systému (ABS) – jsou -li ve výbavě |
| 12 | 40 A zelená | – | Ventilátor chladiče |
| 13 | 50 A – červená | – | Motor čerpadla protiblokovacího systému (ABS) – je -li ve výbavě |
| čtrnáct | – | – | – |
| patnáct | 50 A – červená | – | Ventilátor chladiče |
| šestnáct | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| devatenáct | – | – | – |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Reklamní inzeráty
Střed distribuce energie vzadu
Přidělení pojistek v zadním PDC (2009)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | 60 A žlutá | – | Vypnutí zapalování (IOD) |
| 2 | 40 A zelená | – | Integrovaný napájecí modul (13:00) |
| 3 | – | – | – |
| 4 | 40 A zelená | – | Integrovaný napájecí modul (13:00) |
| Pět | 30 růže | – | Vyhřívaná sedadla – jsou -li ve výbavě |
| 6 | – | 20 Žlutá | Palivové čerpadlo |
| 7 | – | – | – |
| osm | 15 ampérů modrá | Diagnostický propojovací konektor (DLC) / bezdrátový řídicí modul (WCM) / uzel bezdrátového zapalování (WIN) | |
| devět | – | 20 Žlutá | Zástrčka |
| deset | – | – | – |
| jedenáct | 25 A jistič | – | Sestava sedadla řidiče a spínač (je-li k dispozici) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 12 | 25 A jistič | – | Spínač sedadla spolujezdce (je-li k dispozici) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 13 | 25 A jistič | – | Moduly dveří, spínač elektrického ovládání oken řidiče a spínač elektrického ovládání oken spolujezdce (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které lze opravit pouze autorizovaným prodejcem) |
| čtrnáct | 10 A červená | Řídicí modul AC / generátor / bezpečnostní ohřívač – je -li k dispozici | |
| patnáct | – | 20 Žlutá | Modul tažné brzdy – je -li ve výbavě |
| šestnáct | – | – | – |
| 17 | – | 20 Žlutá | Skupina |
| 18 | – | 20 Žlutá | Volitelná elektrická zásuvka |
| devatenáct | – | 10 A červená | Brzdová světla |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 A červená | Ovladač zádržného systému (ORC) |
| 28 | – | 10 A červená | Zdvih zapalování |
| 29 | 5 ampérů oranžová | Klastr / Program elektronické stability (ESP) – je -li ve výbavě / Řídicí modul pohonného ústrojí (PCM) / Přepínač FIRE STOP | |
| třicet | 10 A červená | Moduly dveří / Elektrická zrcátka / Řídicí modul řízení (SCM) | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 ampérů oranžová | Modul antény – je -li ve výbavě / Elektrická zrcátka | |
| 36 | 20 Žlutá | Hands -free telefon – je -li ve výbavě / Video monitor – je -li ve výbavě / Rádio | |
| 37 | – | 15 ampérů modrá | Přenos |
| 38 | 10 A červená | Nabíjecí světlo / video satelitního přijímače (SDARS) – pokud je k dispozici / informační modul vozidla – pokud je vybaven | |
| 39 | – | 10 A červená | Vyhřívaná zrcátka – jsou -li ve výbavě |
| 40 | 5 ampérů oranžová | Automatické vnitřní zrcátko – je -li ve výbavě / Vyhřívaná sedadla – je -li ve výbavě / Skupina spínačů | |
| 41 | 10 A červená | Řízení topení AC / Světlomety / Monitorování tlaku v pneumatikách – je -li k dispozici | |
| 42 | 30 růže | – | Motor předního ventilátoru |
| 43 | 30 růže | – | Odmrazovač zadního okna |
| 44 | 20 ampérů modrá | – | Zesilovač – je -li ve výbavě / Střešní okno – je -li ve výbavě |
2010
Reklamní inzeráty
Integrovaný napájecí modul
Přiřazení pojistek v IPM (2010)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | 15 ampérů modrá | Motor ostřikovače |
| 2 | – | 25 A přírodní | Řídicí modul pohonu (PCM) |
| 3 | – | 25 A přírodní | Start / start zapalování |
| 4 | – | 25 A přírodní | Solenoid alternátoru / EGR |
| Pět | – | 15 ampérů modrá | Diesel CFM – je -li ve výbavě |
| 6 | – | 25 A přírodní | Zapalovací cívky / Vstřikovače / Krátký kanálový ventil |
| 7 | – | 25 A přírodní | Relé ostřikovačů světlometů – je -li ve výbavě |
| osm | – | 30 A zelená | Vstup |
| devět | – | – | – |
| deset | 30 růže | – | Stěrač |
| jedenáct | 30 růže | Ventily protiblokovacího systému (ABS) – jsou -li ve výbavě | |
| 12 | 40 A zelená | – | Ventilátor chladiče |
| 13 | 50 ampérů červená | Motor čerpadla protiblokovacího systému (ABS) – je -li ve výbavě | |
| čtrnáct | – | – | – |
| patnáct | 50 ampérů červená | – | Ventilátor chladiče |
| šestnáct | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| devatenáct | – | – | – |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Střed distribuce energie vzadu
Reklamní inzeráty
Přiřazení pojistek v zadním PDC (2010)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | 60 A žlutá | – | Ignition Off Draw (IOD) (Dutina 1 zadního centra distribuce energie obsahuje černou pojistku IOD potřebnou ke zpracování vozidla během montáže. Servisním náhradním dílem je 60A žlutá patronová pojistka) |
| 2 | 40 A zelená | – | Integrovaný napájecí modul (IPM) |
| 3 | – | – | – |
| 4 | 40 A zelená | – | Integrovaný napájecí modul (IPM) |
| Pět | 30 růže | – | Vyhřívaná sedadla – jsou -li ve výbavě |
| 6 | – | 20 Žlutá | Palivové čerpadlo |
| 7 | – | – | – |
| osm | – | 15 ampérů modrá | Diagnostický propojovací konektor (DLC) / bezdrátový řídicí modul (WCM) / uzel bezdrátového zapalování (WIN) |
| devět | – | 20 Žlutá | Zástrčka |
| deset | – | – | – |
| jedenáct | 25 A jistič | – | Sestava sedadla řidiče a spínač (je-li k dispozici) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 12 | 25 A jistič | – | Spínač sedadla spolujezdce (je-li k dispozici) (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které může opravit pouze autorizovaný prodejce) |
| 13 | 25 A jistič | – | Moduly dveří, spínač elektrického ovládání oken řidiče a spínač elektrického ovládání oken spolujezdce (dutiny 11, 12 a 13 obsahují samonastavovací pojistky (jističe), které lze opravit pouze autorizovaným prodejcem) |
| čtrnáct | 10 A červená | Řídicí modul AC / generátor / bezpečnostní ohřívač – je -li ve výbavě | |
| patnáct | – | 20 Žlutá | Modul tažné brzdy – je -li ve výbavě |
| šestnáct | – | – | – |
| 17 | – | 20 Žlutá | Skupina |
| 18 | – | 20 Žlutá | Volitelná elektrická zásuvka |
| devatenáct | – | 10 A červená | Brzdová světla |
| dvacet | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 A červená | Ovladač zádržného systému (ORC) |
| 28 | – | 10 A červená | Zapalování, ovládání vyhřívání AC / světlomety / ovladač zádržného systému (ORC) |
| 29 | – | 5 ampérů oranžová | Balíček / Program elektronické stability (ESP) – je -li ve výbavě / Řídicí modul hnacího ústrojí (PCM) / Přepínač FIRE STOP |
| třicet | – | 10 A červená | Moduly dveří / Elektrická zrcátka / Řídicí modul řízení (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 ampérů oranžová | Modul antény – Je -li ve výbavě / Elektrická zrcátka |
| 36 | – | 20 Žlutá | Hands -free telefon – Je -li ve výbavě / Video monitor – Je -li ve výbavě / Rádio |
| 37 | – | 15 ampérů modrá | Přenos |
| 38 | – | 10 A červená | Nabíjecí světlo / video satelitního přijímače (SDARS) – pokud je k dispozici / informační modul vozidla – pokud je vybaven |
| 39 | – | 10 A červená | Vyhřívaná zrcátka – jsou -li ve výbavě |
| 40 | – | 5 ampérů oranžová | Automatické vnitřní zrcátko – je -li ve výbavě / vyhřívaná sedadla – je -li ve výbavě / řada spínačů |
| 41 | – | – | – |
| 42 | 30 růže | – | Motor předního ventilátoru |
| 43 | 30 růže | – | Odmrazovač zadního okna |
| 44 | 20 ampérů modrá | – | Zesilovač – je -li ve výbavě / střešní okno – je -li ve výbavě |
