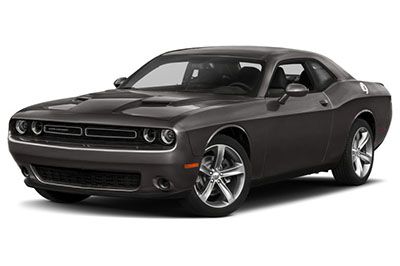

V tomto článku uvažujeme o třetí generaci Dodge Challenger po faceliftu, která je k dispozici od roku 2015 do současnosti. Zde najdete schémata pojistkových skříní Dodge Challenger 2015, 2016, 2017, 2018 a 2019, informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek).).
Contents
Rozložení pojistek Dodge Challenger 2015-2019.
Pojistky zapalovače cigaret (elektrická zásuvka) jsou pojistky č. 12, č. 38 a č. 61 (je -li k dispozici) v zadním distribučním centru (kufru).
Umístění pojistkové skříňky
Přední elektrické distribuční centrum
Střed distribuce energie vpředu je umístěn v motorovém prostoru na straně spolujezdce.
Střed distribuce energie vzadu
V kufru pod přístupovým panelem rezervních pneumatik je také elektrické rozvodné centrum.
Schémata pojistkových skříní
Reklamní inzeráty
2015
Motorový prostor
Přidělení pojistek v přední PDC (2015)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | – | Pojistka – výměna |
| 2 | 40 A zelená | – | Radiátorový ventilátor č. 1 – je -li ve výbavě |
| 3 | 50 ampérů červená | – | Posilovač řízení č. 1 / ventilátor chladiče (6,2 l přeplňovaný) – je -li ve výbavě |
| 4 | 30 růže | – | Vstup |
| Pět | 40 A zelená | – | Protiblokovací brzdy |
| 6 | 30 růže | – | Protiblokovací brzdy |
| 7 | – | – | Pojistka – výměna |
| osm | – | – | Pojistka – výměna |
| devět | – | 20 Žlutá | Modul pohonu všech kol – je -li ve výbavě |
| deset | – | 10 A červená | Zabezpečení – pokud je vybaveno / lampa pod kapotou – policie |
| jedenáct | – | 20 Žlutá | Rohy |
| 12 | – | 10 A červená | Spojka klimatizace |
| 13 | – | – | Pojistka – výměna |
| čtrnáct | – | – | Pojistka – výměna |
| patnáct | – | 20 Žlutá | LH HID |
| šestnáct | – | 20 Žlutá | RH HID |
| 18 | 40 A zelená | – | Radiátorový ventilátor č. 2 – pokud je vybaven |
| devatenáct | 50 ampérů červená | – | Posilovač řízení # 2 / ventilátor chladiče (6,2 l přeplňovaný) |
| dvacet | 30 růže | – | Motor stěračů |
| 21 | 30 růže | – | Ostřikovače světlometů – jsou -li ve výbavě |
| 22 | 40 A zelená / 20 A modrá – policie | Čerpadlo chladiče motoru / mezichladič / policejní pálka # 3 – je -li ve výbavě | |
| 23 | 20 ampérů modrá | – | # 1 Police Bat Bat Food – pokud je k dispozici |
| 24 | 20 ampérů modrá | – | # 3 Police Bat Bat Food – pokud je vybaveno |
| 28 | – | – | Pojistka – výměna |
| 29 | – | 15 ampérů modrá | Převodovka – je -li ve výbavě |
| třicet | – | – | Pojistka – výměna |
| 31 | – | 25 Jasno | Motorový modul |
| 32 | – | – | Pojistka – výměna |
| 33 | – | – | Pojistka – výměna |
| 34 | – | 25 Jasno | Hnací ústrojí č. 1 |
| 35 | – | 20 Žlutá | Hnací ústrojí č. 2 |
| 36 | – | 10 A červená | Protiblokovací modul brzdy |
| 37 | – | 10 A červená | Relé radiče motoru / ventilátoru – je -li ve výbavě |
| 38 | – | 10 A červená | Modul vzduchového vaku |
| 39 | – | 10 A červená | Modul posilovače řízení / relé spojky AC |
| 48 | – | 10 A červená | Modul AWD / Odpojení přední nápravy / Adaptivní plavba – je -li ve výbavě |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vakuová pumpa |
| 52 | – | 10 A červená | Modul asistenčních systémů pro řidiče – je -li ve výbavě |
| 53 | – | – | Pojistka – výměna |
Reklamní inzeráty
Zavazadlový prostor
Přiřazení pojistek v zadním PDC (2015)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| 2 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 1 |
| 3 | – | – | Pojistka – výměna |
| 4 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 2 |
| Pět | 30 A růžová / 20 A modrá – policie | – | Střešní okno / Stropní světlo – policie |
| 6 | 40 A zelená | – | Venkovní osvětlení # 1 |
| 7 | 40 A zelená | – | Venkovní osvětlení # 2 |
| osm | 30 růže | – | Vnitřní osvětlení / čerpadlo ostřikovače – je -li ve výbavě |
| devět | 40 A zelená | – | Elektrické zámky |
| deset | 30 růže | – | Dveře řidiče |
| jedenáct | 30 růže | – | Dveře pro cestující |
| 12 | – | 20 Žlutá | Zapalovač doutníků, palubní deska a zadní napájecí zásuvka |
| patnáct | 40 A zelená | – | HVAC ventilátor |
| šestnáct | 20 ampérů modrá | – | Levá bodová lampa – policie |
| 17 | – | – | Pojistka – výměna |
| 18 | 20 ampérů modrá | – | Modul tlumení je aktivní – je -li ve výbavě |
| devatenáct | – | – | Pojistka – výměna |
| dvacet | – | – | Pojistka – výměna |
| 21 | 30 růže | – | Palivové čerpadlo (přeplňované LD 6.2L) |
| 22 | – | 20 Žlutá | Pravé bodové světlo – policie |
| 23 | – | 10 A červená | Palivová dvířka / diagnostický port |
| 24 | – | 15 ampérů modrá | Obrazovka rádia |
| 25 | – | 10 A červená | Monitor tlaku v pneumatikách |
| 26 | 15 A modrá 25 A průhledná 30 A zelená | Převodovka (LD / LX) Palivové čerpadlo (LA) Palivové čerpadlo (LA 6,2 L přeplňované) | |
| 27 | – | 25 Jasno | Zesilovač / náhradní – je -li ve výbavě |
| 31 | – | 25 Jasno | Elektrická sedadla |
| 32 | – | 15 ampérů modrá | HVAC modul / skupina |
| 33 | – | 15 ampérů modrá | Spínač zapalování / Bezdrátový modul |
| 34 | – | 10 A červená | Modul sloupku řízení / Hodiny / Náhradní díl – policie |
| 35 | – | 5 ampér opalování | Senzor baterie |
| 36 | – | 15 ampérů modrá | Elektronický výfukový ventil – je -li ve výbavě |
| 37 | – | 15 ampérů modrá | Rádio |
| 38 | – | 20 Žlutá | Napájecí zásuvka uvnitř loketní opěrky |
| 40 | – | – | Pojistka – výměna |
| 41 | – | – | Pojistka – výměna |
| 42 | 30 růže | – | Zadní odmrazování |
| 43 | – | 20 Žlutá | Vyhřívaná zadní sedadla / volant |
| 44 | – | 10 A červená | Parkovací asistent / Blind spot / Kamera |
| 45 | – | 15 ampérů modrá | Klastr / Zpětné zrcátko / Kompas |
| 46 | – | 10 A červená | Adaptivní tempomat – je -li ve výbavě |
| 47 | – | 10 A červená | Adaptivní přední osvětlení – je -li ve výbavě |
| 48 | – | 20 Žlutá | Aktivní / náhradní pozastavení – policie |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vyhřívaná přední sedadla – jsou -li ve výbavě |
| 52 | – | 10 A červená | Vyhřívané držáky nápojů / vyhřívané spínače zadních sedadel – jsou -li ve výbavě |
| 53 | – | 10 A červená | Modul HVAC / snímač teploty v autě |
| 54 | – | 10 A červená | Modul vzduchového vaku |
| 55 | – | – | Pojistka – výměna |
| 56 | – | – | Pojistka – výměna |
| 57 | – | – | Pojistka – výměna |
| 58 | – | 10 A červená | Modul vzduchového vaku |
| 59 | – | 20 Žlutá | Nastavitelné pedály – policie |
| 60 | – | – | Pojistka – výměna |
| 61 | – | 20 Žlutá | Zapalovač doutníků – je -li ve výbavě |
| 62 | – | – | Pojistka – výměna |
| 63 | – | – | Pojistka – výměna |
| 64 | – | 25 Jasno | Zadní okna |
| 65 | – | 10 A červená | Modul vzduchového vaku |
| 66 | – | – | Pojistka – výměna |
| 67 | – | 15 ampérů modrá | Směr závodu |
| 68 | – | 15 A modrá / 10 A červená | Osvětlení / Zadní sluneční clona / Elektrická zásuvka konzoly CTR – je -li ve výbavě |
| 69 | – | – | Pojistka – výměna |
| 70 | – | – | Pojistka – výměna |
2016
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v přední PDC (2016)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | – | Pojistka – výměna |
| 2 | 40 A zelená | – | Radiátorový ventilátor č. 1 – (nepřeplňovaný 6,2 l) |
| 3 | 50 ampérů červená | – | Elektrický posilovač řízení č. 1 – pokud je vybaven / ventilátor chladiče (6,2 l přeplňovaný) – pokud je vybaven |
| 4 | 30 růže | – | Vstup |
| Pět | 40 A zelená | – | Elektronická kontrola stability |
| 6 | 30 růže | – | Elektronická kontrola stability |
| 7 | 20 ampérů modrá | – | Policejní zapalovací závod / ACC # 1 |
| osm | 20 ampérů modrá | – | Policejní zapalovací závod / ACC # 2 |
| devět | – | 20 Žlutá | Modul pohonu všech kol – je -li ve výbavě |
| deset | – | 10 A červená | Zabezpečení – pokud je vybaveno / lampa pod kapotou – policie |
| jedenáct | – | 20 Žlutá | Rohy |
| 12 | – | 10 A červená | Spojka klimatizace |
| 13 | – | – | Pojistka – výměna |
| čtrnáct | – | – | Pojistka – výměna |
| patnáct | – | 20 Žlutá | Vlevo HID – je -li ve výbavě |
| šestnáct | – | 20 Žlutá | Pravý HID – pokud je vybaven |
| 18 | 50 ampérů červená | – | Radiátorový ventilátor č. 2 – (nepřeplňovaný 6,2 l) |
| devatenáct | 50 ampérů červená | Elektrický posilovač řízení č. 2 – pokud je vybaven / ventilátor chladiče (6,2 l přeplňovaný) | |
| dvacet | 30 růže | – | Motor stěračů |
| 21 | 30 A růžová 20 A modrá -policie | Ostřikovač světlometů – je -li ve výbavě Police Bat Feed # 2 | |
| 22 | 40 A zelená / 20 A modrá – policie | Čerpadlo chlazení motoru (6,2 l přeplňované) / Police Bat Power # 3 | |
| 23 | 20 ampérů modrá | – | Policejní jídlo pro netopýry # 1 |
| 24 | 20 ampérů modrá | – | Policejní zapalování/krmivo ACC # 3 |
| 28 | – | – | Pojistka – výměna |
| 29 | – | 15 ampérů modrá | Řídicí modul převodovky (Challenger / Charger Police) / Modul elektronického řazení (Challenger) |
| třicet | – | – | Pojistka – výměna |
| 31 | – | 25 Jasno | Motorový modul |
| 32 | – | – | Pojistka – výměna |
| 33 | – | – | Pojistka – výměna |
| 34 | – | 25 Jasno | Hnací ústrojí č. 1 |
| 35 | – | 20 Žlutá | Hnací ústrojí č. 2 |
| 36 | – | 10 A červená | Protiblokovací modul brzdy |
| 37 | 10 A červená | Ovladač motoru / Relé radaru (nabíječka / 300) / Modul elektrického posilovače řízení (nabíječka / 300) / Relé palivového čerpadla (nabíječka / 300) / 5 rychlostí | |
| 38 | – | 10 A červená | Modul vzduchového vaku |
| 39 | 10 A červená | EPS (Challenger) / EHPS (policie) / Relé spojky AC / Relé vakuového čerpadla / Relé palivového čerpadla (Challenger) / Relé radaru (Challenger) | |
| 48 | 10 A červená | Modul AYVD (nabíječka / 300) / odpojení přední nápravy (nabíječka / 300) / adaptivní rychlost (vyzyvatel) – v závislosti na vybavení | |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vakuová pumpa |
| 52 | – | 5 ampér opalování | Adaptivní plavba (nabíječka / 300) – v závislosti na vybavení |
| 53 | – | – | Pojistka – výměna |
Reklamní inzeráty
Zavazadlový prostor
Přiřazení pojistek v zadním PDC (2016)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| 2 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 1 |
| 3 | – | – | Pojistka – výměna |
| 4 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 2 |
| Pět | 30 A Pink 20 A Blue – Policie | – | Střešní / kopulovitá lampa – policie |
| 6 | 40 A zelená | – | Venkovní osvětlení # 1 |
| 7 | 40 A zelená | – | Venkovní osvětlení # 2 |
| osm | 30 růže | – | Vnitřní osvětlení |
| devět | 40 A zelená | – | Elektrické zámky |
| deset | 30 růže | – | Řídicí modul dveří řidiče |
| jedenáct | 30 růže | – | Řídicí modul dveří spolujezdce |
| 12 | – | 20 Žlutá | IP dvojitá středová konzola / zapalovač cigaret – v závislosti na vybavení |
| patnáct | 40 A zelená | – | HVAC ventilátor |
| šestnáct | 20 ampérů modrá | – | Levá bodová lampa – policie |
| 17 | – | – | Pojistka – výměna |
| 18 | 30 růže | – | Mod Network Interface – Police |
| devatenáct | – | – | Pojistka – výměna |
| dvacet | – | – | Pojistka – výměna |
| 21 | 30 růže | – | Palivové čerpadlo |
| 22 | – | 20 A Yellow – policie | Pravé bodové světlo – policie |
| 23 | – | 10 A červená | Palivová dvířka / diagnostický port |
| 24 | – | 10 A červená | Integrovaná centrální baterie |
| 25 | – | 10 A červená | Monitor tlaku v pneumatikách |
| 26 | – | 15 ampérů modrá | Převodový modul Cygnus (nabíječka / 300) / modul elektronického řazení (nabíječka / 300) |
| 27 | – | 25 Jasno | Zesilovač – je -li ve výbavě |
| 31 | – | 25 A jistič | Elektrická sedadla – jsou -li ve výbavě |
| 32 | – | 15 ampérů modrá | HVAC modul / skupina |
| 33 | – | 15 ampérů modrá | Spínač zapalování / modul rozbočovače RF / zámek sloupku řízení (300) – je -li ve výbavě |
| 34 | – | 10 A červená | Modul sloupku řízení / hodin (300) |
| 35 | – | 5 ampér opalování | Senzor baterie |
| 36 | – | 15 ampérů modrá | Elektronický výfukový ventil – je -li ve výbavě |
| 37 | – | 20 Žlutá | Rádio |
| 38 | – | 20 Žlutá | Napájecí zásuvka uvnitř loketní opěrky / konzoly Media Hub |
| 40 | – | – | Pojistka – výměna |
| 41 | – | – | Pojistka – výměna |
| 42 | 30 růže | – | Zadní odmrazování |
| 43 | – | 20 Žlutá | Komfortní modul sedadla a volantu (vyhřívaný volant / vyhřívaná sedadla RR) |
| 44 | – | 10 A červená | Parkovací asistent / Blind spot / couvací kamera |
| 45 | – | 15 ampérů modrá | Klastr / Zpětné zrcátko / Kompas (nabíječka / 300) / Senzor vlhkosti |
| 46 | – | – | Pojistka – výměna |
| 47 | – | 10 A červená | Adaptivní přední osvětlení / Automatická dálková světla / Denní svícení – je -li ve výbavě |
| 48 | – | 20 Žlutá | Aktivní odpružení – je -li ve výbavě |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vyhřívaná přední sedadla – jsou -li ve výbavě |
| 52 | – | 10 A červená | Vyhřívané držáky nápojů / vyhřívané spínače zadních sedadel – jsou -li ve výbavě |
| 53 | – | 10 A červená | Modul HVAC / snímač teploty ve vozidle |
| 54 | – | – | Pojistka – výměna |
| 55 | – | – | Pojistka – výměna |
| 56 | – | – | Pojistka – výměna |
| 57 | – | – | Pojistka – výměna |
| 58 | – | 10 A červená | Modul vzduchového vaku |
| 59 | – | 20 Žlutá | Nastavitelné pedály – policie |
| 60 | – | 5 ampér opalování | Vyhřívané trysky ostřikovače (nabíječka) |
| 61 | – | – | Pojistka – výměna |
| 62 | – | – | Pojistka – výměna |
| 63 | – | – | Pojistka – výměna |
| 64 | – | 25 A jistič | Zadní okna (Charger / 300) |
| 65 | – | 10 A červená | Modul vzduchového vaku |
| 66 | – | – | Pojistka – výměna |
| 67 | 10 A červená | Dešťový a světelný senzor / Střešní okno / Vnitřní zpětné zrcátko RR / Osvětlení elektrické zásuvky (středová konzola) / Relé škrticí klapky | |
| 68 | – | 10 A červená | Duální USB napájecí zásuvka – R / A Sense (nabíječka / 300) Zadní sluneční clona (nabíječka / 300) |
| 69 | – | – | Pojistka – výměna |
| 70 | – | – | Pojistka – výměna |
2017
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v přední PDC (2017)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | – | Pojistka – výměna |
| 2 | 40 A zelená | – | Radiátorový ventilátor č. 1 – (nepřeplňovaný 6,2 l) |
| 3 | 50 ampérů červená | – | Elektrický posilovač řízení č. 1 – pokud je vybaven / ventilátor chladiče (6,2 l přeplňovaný) – pokud je vybaven |
| 4 | 30 růže | – | Vstup |
| Pět | 40 A zelená | – | Protiblokovací brzda |
| 6 | 30 růže | – | Protiblokovací brzda |
| 7 | 20 ampérů modrá | – | Policejní zapalovací závod / ACC # 1 |
| osm | 20 ampérů modrá | – | Policejní zapalovací závod / ACC # 2 |
| devět | – | 20 Žlutá | Modul pohonu všech kol – je -li ve výbavě |
| deset | – | 10 A červená | Intrusion MOD (300) – Je -li ve výbavě / Lampa pod kapotou – Policie |
| jedenáct | – | 20 Žlutá | Rohy |
| 12 | – | 10 A červená | Spojka klimatizace |
| 13 | – | – | Pojistka – výměna |
| čtrnáct | – | – | Pojistka – výměna |
| patnáct | – | 20 Žlutá | Vlevo HID – je -li ve výbavě |
| šestnáct | – | 20 Žlutá | Pravý HID – pokud je vybaven |
| 18 | 50 ampérů červená | – | Radiátorový ventilátor – (nepřeplňovaný 6,2 l) |
| devatenáct | 50 ampérů červená | – | Elektrický posilovač řízení č. 2 – je -li ve výbavě / ventilátor chladiče č. 2 (6,2 l přeplňovaný) |
| dvacet | 30 růže | – | Motor stěračů |
| 21 | 30 A Pink 20 A Blue – Policie | – | Ostřikovač světlometů – je -li ve výbavě Police Bat Feed # 2 |
| 22 | 40 A zelená / 20 A modrá – policie | – | Čerpadlo chlazení motoru (6,2 l přeplňované) / Police Bat Power # 3 |
| 23 | 20 ampérů modrá | – | Policejní jídlo pro netopýry # 1 |
| 24 | 20 ampérů modrá | – | Policejní zapalování/krmivo ACC # 3 |
| 28 | – | – | Pojistka – výměna |
| 29 | 15 ampérů modrá | Řídicí modul převodovky (Challenger / Charger Police) / Modul elektronického řazení (Challenger) | |
| třicet | – | – | Pojistka – výměna |
| 31 | – | 25 Jasno | Motorový modul |
| 32 | – | – | Pojistka – výměna |
| 33 | – | – | Pojistka – výměna |
| 34 | – | 25 Jasno | Hnací ústrojí č. 1 |
| 35 | – | 20 Žlutá | Hnací ústrojí č. 2 |
| 36 | – | 10 A červená | Protiblokovací modul brzdy |
| 37 | 10 A červená | Ovladač motoru / Relé radaru (nabíječka / 300) / Modul elektrického posilovače řízení (nabíječka / 300) / 5stupňová TCM | |
| 38 | – | 10 A červená | Modul vzduchového vaku |
| 39 | 10 A červená | EPS (Challenger) / EHPS (policie) / Relé spojky AC / Relé vakuové pumpy / Relé radaru (Challenger) | |
| 48 | – | 10 A červená | Odpojení modulu AWD / přední nápravy – je -li ve výbavě |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vakuová pumpa |
| 52 | – | 5 ampér opalování | Adaptivní plavba – v závislosti na vybavení |
| 53 | – | – | Pojistka – výměna |
Reklamní inzeráty
Zavazadlový prostor
Přiřazení pojistek v zadním PDC (2017)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| 2 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 1 |
| 3 | – | – | Pojistka – výměna |
| 4 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 2 |
| Pět | 30 A Pink 20 A Blue – Policie | – | Střešní / kopulovitá lampa – policie |
| 6 | 40 A zelená | – | Venkovní osvětlení # 1 |
| 7 | 40 A zelená | – | Venkovní osvětlení # 2 |
| osm | 30 růže | – | Vnitřní osvětlení |
| devět | 40 A zelená | – | Elektrické zámky |
| deset | 30 růže | – | Řídicí modul dveří řidiče |
| jedenáct | 30 růže | – | Řídicí modul dveří spolujezdce |
| 12 | – | 20 Žlutá | Zadní středová konzola IP / duální zapalovač cigaret USB – je -li ve výbavě |
| patnáct | 40 A zelená | – | HVAC ventilátor |
| šestnáct | 20 ampérů modrá | – | Levá bodová lampa – policie |
| 17 | – | – | Pojistka – výměna |
| 18 | 30 růže | – | Mod Network Interface – Police |
| devatenáct | – | – | Pojistka – výměna |
| dvacet | – | – | Pojistka – výměna |
| 21 | 30 růže | – | Palivové čerpadlo |
| 22 | – | 20 A Yellow – policie | Pravé bodové světlo – policie |
| 23 | – | 10 A červená | Palivová dvířka / diagnostický port |
| 24 | – | 10 A červená | Integrovaná centrální baterie |
| 25 | – | 10 A červená | Monitor tlaku v pneumatikách |
| 26 | 15 ampérů modrá | Převodový modul Cygnus (nabíječka / 300) / modul elektronického řazení (nabíječka / 300) | |
| 27 | – | 25 Jasno | Zesilovač – je -li ve výbavě |
| 31 | – | 25 A jistič | Elektrická sedadla – jsou -li ve výbavě |
| 32 | – | 15 ampérů modrá | HVAC modul / skupina |
| 33 | – | 15 ampérů modrá | Spínač zapalování / modul rozbočovače RF / zámek sloupku řízení (300) – je -li ve výbavě |
| 34 | – | 10 A červená | Modul sloupku řízení / hodin (300) |
| 35 | – | 5 ampér opalování | Senzor baterie |
| 36 | – | 15 ampérů modrá | Elektronický výfukový ventil – je -li ve výbavě |
| 37 | – | 20 Žlutá | Rádio |
| 38 | – | 20 Žlutá | Napájecí zásuvka uvnitř loketní opěrky / konzoly Media Hub |
| 40 | – | – | Pojistka – výměna |
| 41 | – | – | Pojistka – výměna |
| 42 | 30 růže | – | Zadní odmrazování |
| 43 | 20 Žlutá | Komfortní modul sedadla a volantu (vyhřívaný volant / vyhřívaná sedadla RR) | |
| 44 | – | 10 A červená | Parkovací asistent / Blind spot / couvací kamera |
| 45 | 15 ampérů modrá | Shluk / Zpětné zrcátko / Kompas (Nabíječka / 300) / Vlhkostní senzor / Kamera směřující dopředu (Opuštění jízdního pruhu) | |
| 46 | – | – | Pojistka – výměna |
| 47 | 10 A červená | Adaptivní přední osvětlení / denní svícení – je -li ve výbavě | |
| 48 | – | 20 Žlutá | Aktivní odpružení – (6,4 L / 6,2 L) |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vyhřívaná / větraná přední sedadla – jsou -li ve výbavě |
| 52 | 10 A červená | Vyhřívané držáky nápojů / vyhřívané spínače zadních sedadel – jsou -li ve výbavě | |
| 53 | – | 10 A červená | Modul HVAC / snímač teploty ve vozidle |
| 54 | – | – | Pojistka – výměna |
| 55 | – | – | Pojistka – výměna |
| 56 | – | – | Pojistka – výměna |
| 57 | – | – | Pojistka – výměna |
| 58 | – | 10 A červená | Modul vzduchového vaku |
| 59 | – | 20 Žlutá | Nastavitelné pedály – policie |
| 60 | – | – | Pojistka – výměna |
| 61 | – | – | Pojistka – výměna |
| 62 | – | – | Pojistka – výměna |
| 63 | – | – | Pojistka – výměna |
| 64 | – | 25 A jistič | Zadní okna (Charger / 300) |
| 65 | – | 10 A červená | Modul vzduchového vaku |
| 66 | – | – | Pojistka – výměna |
| 67 | 10 A červená | Čidlo deště a světla / Střešní okno / Vnitřní zrcátko RR / Relé policejní škrticí klapky | |
| 68 | 10 A červená | Duální USB napájecí zásuvka – R / A Sense (nabíječka / 300) Zadní sluneční clona (nabíječka / 300) RR USB časovač | |
| 69 | – | – | Pojistka – výměna |
| 70 | – | – | Pojistka – výměna |
2018, 2019
Reklamní inzeráty
Motorový prostor
Přiřazení pojistek v přední PDC (2018, 2019)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| jeden | – | – | Pojistka – výměna |
| 2 | 40 A zelená | – | Radiátorový ventilátor č. 1 – (nepřeplňovaný 6,2 l) |
| 3 | 50 ampérů červená | – | Elektrický posilovač řízení č. 1 – je -li ve výbavě |
| 4 | 30 růže | – | Vstup |
| Pět | 40 A zelená | – | Protiblokovací brzda |
| 6 | 30 růže | – | Protiblokovací brzda |
| 7 | 20 ampérů modrá | – | Policejní zapalovací závod / ACC # 1 |
| osm | 50 A červená / 20 A modrá | – | Ventilátor chladiče (6,2 l přeplňovaný) / Policejní zapalování / ACC # 2 |
| devět | – | 20 Žlutá | Modul pohonu všech kol – je -li ve výbavě |
| deset | – | 10 A červená | Intrusion MOD (300) – Je -li ve výbavě / Lampa pod kapotou – Policie |
| jedenáct | – | 20 Žlutá | Rohy |
| 12 | – | 10 A červená | Spojka klimatizace |
| 13 | – | – | Pojistka – výměna |
| čtrnáct | – | – | Pojistka – výměna |
| patnáct | – | 20 Žlutá | Vlevo HID – je -li ve výbavě |
| šestnáct | – | 20 Žlutá | Pravý HID – pokud je vybaven |
| 18 | 50 ampérů červená | – | Radiátorový ventilátor – (nepřeplňovaný 6,2 l) |
| devatenáct | 50 ampérů červená | – | Elektrický posilovač řízení č. 2 – je -li ve výbavě |
| dvacet | 30 růže | – | Motor stěračů |
| 21 | 30 A Pink 20 A Blue – Policie | Ostřikovač světlometů – je -li ve výbavě Police Bat Feed # 2 | |
| 22 | 40 A zelená / 20 A modrá – policie | Čerpadlo chlazení motoru (6,2 l přeplňované) / Police Bat Power # 3 | |
| 23 | 20 ampérů modrá | – | Policejní jídlo pro netopýry # 1 |
| 24 | 50 A červená / 20 A modrá | – | Ventilátor chladiče (6,2 l přeplňovaný) / policejní zapalování / napájecí zdroj ACC č. 3 |
| 28 | – | – | Pojistka – výměna |
| 29 | 15 ampérů modrá | Řídicí modul převodovky (Challenger / Charger Police) / Modul elektronického řazení (Challenger) | |
| třicet | – | – | Pojistka – výměna |
| 31 | – | 25 Jasno | Motorový modul |
| 32 | – | – | Pojistka – výměna |
| 33 | – | – | Pojistka – výměna |
| 34 | – | 25 Jasno | Hnací ústrojí č. 1 |
| 35 | – | 20 Žlutá | Hnací ústrojí č. 2 |
| 36 | – | 10 A červená | 2018: Protiblokovací brzdový modul 2019: Protiblokovací brzdový modul / Modul zámku sloupku řízení (300 v případě výbavy) |
| 37 | 10 A červená | Ovladač motoru / relé radaru (nabíječka / 300) / modul elektrického posilovače řízení (nabíječka / 300) / 5stupňová TCM | |
| 38 | – | 10 A červená | Modul vzduchového vaku |
| 39 | 10 A červená | EPS (Challenger) / EHPS (policie) / Relé spojky AC / Relé vakuové pumpy / Relé radaru (Challenger) | |
| 48 | – | 10 A červená | Odpojení modulu AWD / přední nápravy – je -li ve výbavě |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vakuová pumpa |
| 52 | – | 5 ampér opalování | Adaptivní plavba – v závislosti na vybavení |
| 53 | – | – | Pojistka – výměna |
Reklamní inzeráty
Zavazadlový prostor
Přiřazení pojistek v zadním PDC (2018, 2019)
| Dutina | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| 2 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 1 |
| 3 | – | – | Pojistka – výměna |
| 4 | 60 A žlutá | – | Přední napájecí zdroj PDC č. 2 |
| Pět | 30 A Pink 20 A Blue – Policie | – | Střešní / kopulovitá lampa – policie |
| 6 | 40 A zelená | – | Venkovní osvětlení # 1 |
| 7 | 40 A zelená | – | Venkovní osvětlení # 2 |
| osm | 30 růže | – | Vnitřní osvětlení |
| devět | 40 A zelená | – | Elektrické zámky |
| deset | 30 růže | – | Řídicí modul dveří řidiče |
| jedenáct | 30 růže | – | Řídicí modul dveří spolujezdce |
| 12 | 20 Žlutá | IP dvojitá středová konzola / zapalovač cigaret – v závislosti na vybavení | |
| patnáct | 40 A zelená | – | HVAC ventilátor |
| šestnáct | 20 ampérů modrá | – | Levá bodová lampa – policie |
| 17 | 20 ampérů modrá | – | Pravé bodové světlo – policie |
| 18 | 30 růže | – | Síťové rozhraní Mod-Font |
| devatenáct | – | – | Pojistka – výměna |
| dvacet | – | – | Pojistka – výměna |
| 21 | 30 růže | – | Palivové čerpadlo (ne 6,2L SRT Demon) |
| 22 | – | 5 ampér opalování | Modul Cyber Gateway |
| 23 | – | 10 A červená | Palivová dvířka / diagnostický port |
| 24 | – | 10 A červená | Integrovaná centrální baterie |
| 25 | – | 10 A červená | Monitor tlaku v pneumatikách |
| 26 | 15 ampérů modrá | Převodový modul Cygnus (nabíječka / 300) / modul elektronického řazení (nabíječka / 300) | |
| 27 | – | 25 Jasno | Zesilovač – je -li ve výbavě |
| 31 | – | 25 A jistič | Elektrická sedadla – jsou -li ve výbavě |
| 32 | – | 15 ampérů modrá | HVAC modul / skupina |
| 33 | – | 15 ampérů modrá | Spínač zapalování / modul rozbočovače RF / zámek sloupku řízení (300) – je -li ve výbavě |
| 34 | – | 10 A červená | Modul / hodiny sloupku řízení (300) |
| 35 | – | 5 ampér opalování | Senzor baterie |
| 36 | – | 15 ampérů modrá | Elektronický výfukový ventil – je -li ve výbavě |
| 37 | – | 20 Žlutá | Rádio |
| 38 | – | 20 Žlutá | Napájecí zásuvka uvnitř loketní opěrky / konzoly Media Hub |
| 40 | 30 růže | – | Palivové čerpadlo (6,2 l SRT Demon – je -li ve výbavě) |
| 41 | 30 růže | – | Palivové čerpadlo (6,2 l SRT Demon – je -li ve výbavě) |
| 42 | 30 růže | – | Zadní odmrazování |
| 43 | 20 Žlutá | Komfortní modul sedadla a volantu (vyhřívaný volant / vyhřívaná sedadla RR) | |
| 44 | – | 10 A červená | Parkovací asistent / Blind spot / couvací kamera |
| 45 | – | 15 ampérů modrá | Cluster / Zpětné zrcátko / Kompas (Nabíječka / 300) / Vlhkostní senzor / Kamera směřující dopředu (opuštění jízdního pruhu) / Cyber Gateway |
| 46 | – | – | Pojistka – výměna |
| 47 | 10 A červená | Adaptivní přední osvětlení / denní svícení – je -li ve výbavě | |
| 48 | – | 20 Žlutá | Aktivní odpružení – (6,4 L / 6,2 L) |
| 49 | – | – | Pojistka – výměna |
| padesáti | – | – | Pojistka – výměna |
| 51 | – | 20 Žlutá | Vyhřívaná / větraná přední sedadla – jsou -li ve výbavě |
| 52 | 10 A červená | Vyhřívané držáky nápojů / vyhřívané spínače zadních sedadel – jsou -li ve výbavě | |
| 53 | – | 10 A červená | Modul HVAC / snímač teploty ve vozidle |
| 54 | – | – | Pojistka – výměna |
| 55 | – | – | Pojistka – výměna |
| 56 | – | – | Pojistka – výměna |
| 57 | – | – | Pojistka – výměna |
| 58 | – | 10 A červená | Modul vzduchového vaku |
| 59 | – | 20 Žlutá | Nastavitelné pedály – policie |
| 60 | – | – | Pojistka – výměna |
| 61 | – | – | Pojistka – výměna |
| 62 | – | – | Pojistka – výměna |
| 63 | – | – | Pojistka – výměna |
| 64 | – | 25 A jistič | Zadní okna (Charger / 300) |
| 65 | – | 10 A červená | Modul vzduchového vaku |
| 66 | – | – | Pojistka – výměna |
| 67 | 10 A červená | Čidlo deště a světla / Střešní okno / Vnitřní zrcátko RR / Relé policejní škrticí klapky | |
| 68 | 10 A červená | Duální USB napájecí zásuvka – R / A Sense (nabíječka / 300) Zadní sluneční clona (nabíječka / 300) RR USB časovač | |
| 69 | – | – | Pojistka – výměna |
| 70 | – | – | Pojistka – výměna |
