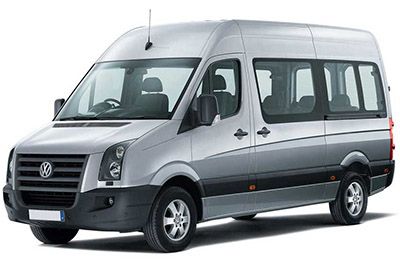

V tomto článku uvažujeme o první generaci Volkswagen Crafter, vyráběné v letech 2006 až 2017. Zde najdete schémata pojistkových skříní Volkswagen Crafter 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 a 2015 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistit informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
- Rozložení pojistek Volkswagen Crafter 2007-2015
- Pojistky na baterii
- Pojistkový držák B, na levém A-sloupku
- Pojistkový držák C, na levém A sloupku
- Pojistkový držák D pod sedadlem řidiče (do roku 2011)
- Pojistkový držák D, pod sedadlem řidiče (po roce 2011)
- Jednoduché pojistky pod sedadlem řidiče
- Napěťová pojistková svorka 30 -S190-
Rozložení pojistek Volkswagen Crafter 2007-2015
Umístění pojistkové skříňky
1 – Fusible d’alimentation en tension borne 30 (-S190-), dans la section de ligne entre l’alternateur et le démarreur
2 – Porte-fusible A (-SA-), sur la batterie
3 – Porte-fusible B (-SB-), à gauche
Montant A 4 – Porte-fusibles C (-SC-), à gauche Montant A
5 – Porte-fusibles D (-SD-), sous le siège conducteur
6 – Fusibles simples sous le siège conducteur (fusibles pour véhicules spéciaux)
Schémata pojistek
Pojistky na baterii
Přiřazení pojistek na baterii
| Ne. | A | Funkce / komponenta |
|---|---|---|
| jeden | 80 | Automatická kalkulačka doby předehřívání -J179- |
| 2 | 40 60/80 |
Řídicí jednotka ventilátoru chladiče -J293- (pouze modely se systémem klimatizace) ventilátor chladiče -V7- (pouze modely se systémem klimatizace ) pravý ventilátor chladiče -V35- (pouze modely s klimatizací) |
| 3 | 80 | Palubní řídicí jednotka napájecího zdroje -J519- Relé pro napájení proudových součástí motoru -J757- Pojistkový držák C -SC- SC2, SC3, SC8 – SC10, SC16 |
| 4 | 150 | Pomocná baterie -A1- Pojistka záložního mechanismu -S186- (do srpna 2006) Pojistka 1 (30) -S204- (po červenci 2006) Pojistka 2 (30) -S205- (po září 2006) Hlavní pojistka pro konfigurace zařízení násobky -S245 – (do srpna 2006) Držák pojistek D -SD- SD23 – SD25, SD28 (po září 2006 u modelů s druhou baterií) |
| Pět | 150 |
Relé napájecího napětí svorky 15 -J329- relé houkačky -J413- palubní napájecí počítač -J519- napájecí relé svorky 15 -J681- pojistka zapnutí / vypnutí -S349- (po listopadu 2011) držák pojistky B -SB- SB1 – pojistka SB18 držák C -SC -SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Svorka 15 vybíjecího relé -J404- výkonové relé v napětí J701–1 (po listopadu 2013) vybíjecí relé 2 -J817- svorka 15 (pro modely váhové třídy 3,8 t) Reléový výboj 3 pro svorku 15 -J896- (po listopadu 2011 ) Pojistka pro vyhřívané čelní sklo -S127- Pojistka 1-S131- (po listopadu 2011) Pojistka 1 (30) -S204- (do června 2006) Držák pojistky D- SD- SD10- SD33, SD42 |
| 7 | 150 | Ohřívač doplňovacího vzduchu -Z35- |
Pojistkový držák B, na levém A-sloupku
Přidělení pojistek v držáku pojistek B
| Ne. | A | Funkce / komponenta |
|---|---|---|
| jeden | 25 | Řídicí jednotka dveří řidiče -J386- |
| 2 | deset | Diagnostické připojení -U31- |
| 3 | 25 | Řídicí jednotka ABS -J104- |
| 4 | 40 | Řídicí jednotka ABS -J104- |
| Pět | – | -Nepoužívá- |
| 6 | 7.5 | Vyhodnocovací jednotka hladiny redukčního činidla -G698- (od listopadu 2008 do května 2009) Zpětný ventil pro redukční činidlo -N473- (od listopadu 2008 do května 2009) Čerpadlo pro redukční činidla -V437- (od listopadu 2008 do května 2009) – Nepoužito- (od května 2009) Pohonná jednotka pro systém dávkování redukčních činidel -GX19- (od listopadu 2013) Řídicí jednotka snímače NOx -J583- (od listopadu 2013) Relé 1 pro napájecí napětí -J701- (od listopadu 2013) Senzor NOx 2 ovládací skříňka -J881- (od listopadu 2013) Relé pro dávkovací systém redukčního činidla -J963- (od listopadu 2013) Čerpadlo pro redukční činidlo -V437- (od listopadu 2013) |
| 7 | třicet | Čerpadlo ostřikovače světlometů -V11- |
| osm | patnáct | Přepínač systému otočných světel a sirén -E11- (od července 2006) Přepínač pro otočný maják -E162- (od července 2006) Klakson -H 12- Relé poplachového systému 1 -J460- Relé systému sirény 2 -J645- (Od července 2006 ) |
| devět | deset | Relé blikače pro střešní blikač -J436- (od května 2007) |
| deset | patnáct | Rádio -R- Řídicí jednotka s displejem pro rádio a navigaci -J503- |
| jedenáct | 7.5 | Řídicí jednotka elektroniky ovládání mobilního telefonu -J412- Řídicí jednotka tachografu -J621- |
| 12 | třicet | Přepínač topení / tepelného výkonu -E16- Relé ventilátoru čerstvého vzduchu -J13- Řídicí jednotka ventilátoru čerstvého vzduchu -J 126- Ventilátor čerstvého vzduchu -V2- |
| 13 | 7.5 | Hodiny předvolby -El 11- Přijímač dálkového ovládání pro záložní ohřívač vody -R149- |
| čtrnáct | třicet | Centrální řídicí jednotka palubní desky -J819- |
| patnáct | deset | Přepínač osvětlení nákladového prostoru -E481- (do října 2008) Nepoužívá se |
| šestnáct | deset | Přepínač topení / tepelného výkonu -E16- Modul ovládání klimatizace -J301- Měnič CD -R41- |
| 17 | deset | Spínač vnitřního osvětlení -E599- Spínač zadního vnitřního osvětlení -E6- (od listopadu 2012 do května 2013) |
| 18 | – | Nepoužívá |
Reklamní inzeráty
Pojistkový držák C, na levém A sloupku
Přidělení pojistek v držáku pojistek C
| Ne. | A | Funkce / komponenta |
|---|---|---|
| jeden | patnáct | Klakson -H2- |
| 2 | 25 | Elektronický zámek zapalování -09- El. Volant , sloupek CU zámek -J764- |
| 3 | deset | Elektronický spínač zapalování -09- ECU v vložce palubní desky -J285- ECU motoru -J623- (od května 2012) |
| 4 | Pět | Spínač světel -E1- Řídicí jednotka pro centrální palubní desku -J819- |
| Pět | třicet | Motor stěračů -V- |
| 6 | patnáct | Čerpadlo pro natlakování palivového okruhu -G6- |
| 7 | Pět | Řídicí jednotka elektroniky sloupku řízení -J527- |
| osm | dvacet | Řídicí jednotka motoru -J623- |
| devět | 20 25 |
Pojistka 6 na držáku pojistek B -SB6- (od listopadu 2008 do května 2009) Pojistkový držák D -SD- SD34 – SD36 (od května 2009 do listopadu 2013) |
| deset | deset | Měřič průtoku vzduchu -G70- (od května 2012) Jednotka pro vyhodnocení hladiny redukčního činidla -G698- (od května 2012) Topný odpor pro odvzdušnění klikové skříně -N79- (od května 2012) Regulační ventil tlaku paliva -N276- Výfukové plyny přepínací ventil recirkulačního chladiče -N345- (od května 2012) Zpětný ventil průtoku pro redukční činidlo -N473- (od května 2012) Čerpadlo recirkulace výfukových plynů -V400- (od května 2012) Čerpadlo pro redukční činidlo -V437- (od května 2012 ) |
| jedenáct | patnáct | Výbojové relé 2 pro svorku 15 -J817- (pouze pro modely váhové třídy 3,8 t) Pojistka 1 na držáku pojistek D -SD1- Pojistka 2 na držáku pojistek D -SD2- |
| 12 | deset | Řídicí jednotka airbagu -J234- |
| 13 | patnáct | Přepínač v palubní desce -E26- Zapalovač cigaret -U1- |
| čtrnáct | Pět | Spínač světel -E1- Řídicí jednotka v vložce palubní desky -J285- Diagnostické připojení -U31- |
| patnáct | Pět | Přepnout topný / tepelný výkon -E16- Regulátor seřízení rozsahu světlometů -E102- regulace dosahu světlometů -V48- levý rozsah ovládání motoru pravý světlomet -V49- |
| šestnáct | deset | Hlavní spínač systému zastavení / startování -E101- spínač neutrální polohy převodovky -F365- hladina oleje a teplota oleje ve vysílači -G266- relé relé palivového čerpadla -J17- cirkulace chladicí kapaliny -J 151- kalkulačka automatického období předehřevu -J 179- terminál Relé napájení 50 napětí -J682- Relé startéru 1 -J906- (po listopadu 2013) Relé startéru 2 -J907 – (po listopadu 2013) Elektromagnetický ventil regulace plnicího tlaku -N75- Ventil okruhu chladicí kapaliny -N214- Výfukový ventil -N220- (po Listopad 2013) Ventil dávkování paliva -N290- Inverzní ventil chladiče recirkulace výfukových plynů -N345- Ohřívač lambda sondy -Z19- |
| 17 | deset | Řídicí jednotka airbagu -J234- |
| 18 | 7.5 | Spínač brzdových světel -F- (od července 2006 do listopadu 2011) Spínač brzdového pedálu -F63- (od července 2006 do listopadu 2011) Výbojové relé pro svorku 15 -J404- Stabilizátor napětí -J532- (po listopadu 2011) Relé pro speciální konstrukce , svorka 15 -J821- (po listopadu 2011) Nouzové relé 3 pro svorku 15 -J896- (od listopadu 2011) |
| devatenáct | 7.5 | Palubní řídicí jednotka napájecího zdroje -J519- (vnitřní osvětlení) |
| dvacet | 25 | Palubní řídicí jednotka napájecího zdroje -J519- |
| 21 | Pět | Měřič průtoku vzduchu -G70- Řídicí jednotka motoru -J623- |
| 22 | Pět | Spínač brzdových světel -F- (do června 2006) Spínač brzdových pedálů -F63- (do června 2006) Senzor příčného zrychlení -G200- (od července 2006) Senzor podélného zrychlení -G251- (od července 2006) Řídicí jednotka ABS -J104 – (od července 2006) |
| 23 | 25 | Startér -B- Integrovaná řídicí jednotka napájecího zdroje -J519- |
| 24 | deset | -Rezervujte Kl. 15- Kalkulačka regulace baterie -J840- (od května 2013) |
| 25 | třicet | -12-V cena-U5- |
Pojistkový držák D pod sedadlem řidiče (do roku 2011)
Reklamní inzeráty
Přidělení pojistek v držáku pojistek D (do května 2011)
| Ne. | A | Funkce / komponenta |
|---|---|---|
| jeden | Pět | Řídicí jednotka regulátoru okna ve dveřích řidiče -E512- Relé vyhřívání zadního okna -J9- (do června 2006) Relé 2 pro vyhřívání zadního okna -J868- (od července 2006) |
| 2 | třicet | Motor stěračů dveří levého zadního křídla -V92- Motor stěračů zadních oken pravého křídla -V93- |
| 3 | Pět | Hodiny předvolby -E111- Spínač neutrální polohy převodovky -F365- Řídicí jednotka zobrazovací jednotky -J146- Řídicí jednotka elektroniky ovládání mobilního telefonu -J412- (do května 2011) Zpětná kamera – R189- |
| 4 | 7.5 | Přepínač ovládání pracovní rychlosti -E261- (od července 2006) Výstražný spínač PTO -F247- (od července 2006) Relé vyhřívané zadní obrazovky -J9- (do června 2006) Řídicí jednotka detektoru přívěsu -J345- Řídicí jednotka tachografu – J621- (od Červenec 2006) |
| Pět | 5/10 | Řadicí páka -E313- Řídicí jednotka automatické manuální převodovky -J514- |
| 6 | Pět | Řídicí jednotka regulace baterie -J840- (do května 2013) Odvzdušňovací odpor klikové skříně -N79- |
| 7 | deset | Ohřívač palivového filtru -Z57- |
| osm | 5/10 | Tlačítko naklápěcího mechanismu -E223- Relé pro speciální konstrukce, svorka 15 -J821- 6pinový konektor -T6ah- (od května 2007) 7pólový konektor -T7f- (spojovací bod zvedání ocasu) |
| devět | patnáct | Přepínač pro střešní ventilátor k odvětrání nákladového prostoru -E534- Relé systému sirény -J408- |
| deset | 25 | -Rozhraní pro externí použití- |
| jedenáct | patnáct | Relé pro speciální konstrukce, svorka 15 -J821- |
| 12 | deset | Relé pro speciální konstrukce, svorka 61-J822- |
| 13 | 30/10 | Řídicí jednotka výparníku -J349- (od května 2007 do května 2011) Relé směrových světel pro střešní blinkry -J436- (do května 2007) |
| čtrnáct | dvacet | Řídicí jednotka detektoru přívěsu -J345- (do srpna 2006) 9pinový konektor -T9b- (předběžná konfigurace pro spojku přívěsu od září 2006) Zásuvka přívěsu -U10- (od září 2006) |
| patnáct | 25 | Řídicí jednotka detekce přívěsu -J345- |
| šestnáct | 7.5 | Řídicí jednotka pomocného parkovacího zařízení -J446- Řídicí jednotka systému monitorování tlaku v pneumatikách -J502- |
| 17 | 25 | Řídicí jednotka pro programovatelné speciální funkce -J820- |
| 18 | 25 | Řídicí jednotka pro programovatelné speciální funkce -J820- |
| devatenáct | 5/25 | Elektronická střešní řídicí jednotka -J528- |
| dvacet | 7,5 / 10 | Sledovací relé cirkulace chladicí kapaliny -J151- osvětlení reléový vstup a podlaha -J348- (od května 2009) |
| 21 | 15/30 | Relé vyhřívání zadního okna -J9- |
| 22 | patnáct | Relé vyhřívání zadního okna -J9- (do června 2006) Relé 2 pro vyhřívání zadního okna -J868- |
| 23 | 15/10 | Spínač osvětlení nákladového prostoru -E481- (po listopadu 2008) Zásuvka 12 V 2 -U18- |
| 24 | patnáct | Cena 12 V 4 -U20- |
| 25 | patnáct | Cena 12 V 3 -U19- |
| 26 | 25 | Řídicí modul záložního ohřívače -J364- |
| 27 | 20/25 | Řídicí modul záložního ohřívače -J364- Řídicí jednotka 2 pro záložní ohřívač -J824- |
| 28 | 30/40 | Řídicí jednotka výparníku -J349- (do dubna 2007) Relé hydraulického čerpadla převodovky -J510- (od května 2007) |
| 29 | patnáct | Automatizovaná řídicí jednotka manuální převodovky -J514- |
| třicet | 40 | Relé hydraulického čerpadla převodovky -J510- (do dubna 2007) Řídicí jednotka regulace baterie -J840- |
| 31 | 30/15 | Řídicí jednotka zadního dmychadla čerstvého vzduchu -J391- Řídicí jednotka posuvných dveří vlevo -J558- Zadní ventilátor čerstvého vzduchu -V80- |
| 32 | Pět | Řídicí jednotka monitorování baterie -J367- |
| 33 | patnáct | Řídicí jednotka posuvných dveří pravá -J731- |
| 34 | patnáct | Řídicí jednotka pro ohřívač redukčního činidla -J891- (od dubna 2009) |
| 35 | 15/3 | Řídicí jednotka pro ohřívač redukčního činidla -J891- (od dubna 2009) |
| 36 | – | Nepoužívá |
Pojistkový držák D, pod sedadlem řidiče (po roce 2011)
Reklamní inzeráty
Přidělení pojistek v držáku pojistky D (po květnu 2011)
| Ne. | A | Funkce / komponenta |
|---|---|---|
| jeden | Pět | Řídicí jednotka ovladače okna ve dveřích řidiče -E512- Vyhřívané relé zadního skla 2 -J868- |
| 2 | třicet | Motor stěračů dveří levého zadního křídla -V92- Motor stěračů zadních oken pravého křídla -V93- |
| 3 | Pět | Přednastavené hodiny -E111- Spínač neutrální polohy převodovky -F365- Zobrazovací jednotka -J145- couvací kamera -R189- |
| 4 | 7.5 | Přepínač ovládání pracovní rychlosti -E261- Výstražný spínač PTO -F247- Řídicí jednotka detektoru přívěsu -J345- Řídicí jednotka tachografu -J621- |
| Pět | 5/10 | Páka voliče -E313- Řídicí jednotka automatické převodovky -J514- Spínač kapoty -F266- (od listopadu 2011) |
| 6 | 5/10 | Odvzdušňovací odpor klikové skříně -N79- Řídicí jednotka regulace baterie -J840- (od května 2011 do května 2013) |
| 7 | deset | Ohřívač palivového filtru -Z57- |
| osm | 5/10 | Tlačítko naklápěcího mechanismu -E223- Řídicí jednotka pomocného parkovacího zařízení -J446- (po květnu 2013) Relé pro speciální konstrukce, svorka 15 -J821- (do listopadu 2011) 6pólový konektor -T6ah- 7pinový konektor -T7f- (zadní zvedák bod závěsu) |
| devět | patnáct | Přepínač pro střešní ventilátor k odvětrání nákladového prostoru -E534- (do listopadu 2011) Relé sirénového systému -J408- (do listopadu 2011) -nepoužíváno (do listopadu 2011) – |
| deset | 25 | -Rozhraní pro externí použití- |
| jedenáct | patnáct | Relé pro speciální konstrukce, svorka 15 -J821- |
| 12 | deset | Relé pro speciální konstrukce, svorka 61-J822- |
| 13 | – | Nepoužívá |
| čtrnáct | dvacet | 9kolíkový konektor -T9b- (předběžná konfigurace pro připojení přívěsu) Zásuvka přívěsu -U10- |
| patnáct | 25 | Řídicí jednotka detekce přívěsu -J345- |
| šestnáct | 7.5 | Řídicí jednotka pomocného parkovacího zařízení -J446- Řídicí jednotka systému monitorování tlaku v pneumatikách -J502- |
| 17 | 25 | Řídicí jednotka pro programovatelné speciální funkce -J820- |
| 18 | 25 | Řídicí jednotka pro programovatelné speciální funkce -J820- |
| devatenáct | 5/25 | Elektronická střešní řídicí jednotka -J528- |
| dvacet | 7,5 / 10 | Relé pokračování cirkulace chladiva -J 151- Relé vstupního a podlahového osvětlení -J348- |
| 21 | třicet | Relé vyhřívání zadního okna -J9- |
| 22 | patnáct | Relé vyhřívání zadního okna 2 -J868- |
| 23 | 15/10 | Spínač osvětlení nákladového prostoru -E481- 12 V zásuvka 2 -U18- |
| 24 | patnáct | Cena 12 V 4 -U20- |
| 25 | patnáct | Cena 12 V 3 -U19- |
| 26 | 25 | Řídicí modul záložního ohřívače -J364- |
| 27 | 20/25 | Řídicí modul záložního ohřívače -J364- Řídicí jednotka 2 pro záložní ohřívač -J824- |
| 28 | 40/30 | Relé hydraulického čerpadla převodovky -J510- Relé startéru 1-J906- |
| 29 | patnáct | Automatizovaná řídicí jednotka manuální převodovky -J514- |
| třicet | Pět | Řídicí jednotka pro regulaci baterie -J840- |
| 31 | 30/15 | Řídicí jednotka posuvných dveří vlevo -J558- (od května 2012) Řídicí jednotka zadního ventilátoru čerstvého vzduchu -J391- zadní dmychadlo čerstvého vzduchu -V80- |
| 32 | Pět | Řídicí jednotka monitorování baterie -J367- |
| 33 | 15/30 / 7,5 | Nepoužito Řídicí jednotka pravých posuvných dveří -J731- (od května 2012) Blokovací relé 1 pro přenosovou skříň -J1010- (od ledna 2012) Blokovací relé 2 pro přenosovou skříň -J1011- (od ledna 2012) Blokovací relé 3 pro přenosovou skříň – J1012- (od ledna 2012) Kompresor na stlačený vzduch -V534 – (od ledna 2012) |
| 34 | 15 / 7,5 | Kalkulačka vyhřívání redukčního činidla -J891- spínač uzávěrky diferenciálu v převodovce -F99- (od ledna 2012) uzávěrka diferenciálu zadní pohon -F100- (od ledna 2012) spínač přední skupiny motorů uzávěrka diferenciálu -F101- (od ledna 2012) |
| 35 | 15/3 | Řídicí jednotka ohřívače redukčního činidla -J891- Řídicí jednotka ochrany kompresoru stlačeného vzduchu -J1013- (od ledna 2012) |
| 36 | Pět | Nepoužívá se (do ledna 2012) Tlakový spínač kompresoru stlačeného vzduchu -F503- (od ledna 2012) |
| 37 | – | Nepoužívá |
| 38 | – | Nepoužívá |
| 39 | 7,5 / 15 | Přepínač pro střešní ventilátor k odvětrání nákladového prostoru -E534- (po listopadu 2011) Relé systému sirén -J408- (od listopadu 2011) |
| 40 | – | Nepoužívá |
| 41 | – | Nepoužívá |
| 42 | třicet | Řídicí jednotka výparníku -J349- |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45 | – | Nepoužívá |
| 46 | – | Nepoužívá |
| 47 | – | Nepoužívá |
| 48 | – | Nepoužívá |
| 49 | – | Nepoužívá |
| padesáti | – | Nepoužívá |
| 51 | – | Nepoužívá |
| 52 | – | Nepoužívá |
| 53 | – | Nepoužívá |
| 54 | – | Nepoužívá |
| 55 | – | Nepoužívá |
| 56 | – | Nepoužívá |
Reklamní inzeráty
Jednoduché pojistky pod sedadlem řidiče
do května 2013
A – pojistka naklápěcího mechanismu -S186- do srpna 2006
A – pojistka 1 (30) -S204- (retardér / druhá baterie)
A – pojistka 2 (30) -S205- po září 2006 (zadní zvedací plošina / tři sklápěcí dráhy / retardér)
A – Hlavní pojistka pro několik konfigurací zařízení -S245- (do srpna 2006)
po květnu 2013
A – pojistka 1 (30) -S204- (retardér / druhá baterie)
A – pojistka 2 (30) -S205- (zadní zvedací zařízení / třícestný sklápěč / retardér)
Pojistka 1 -S131-
A – Pojistka pro denní svícení -S220- (pouze Achleitner)
B – Pojistka 1 -S131- (kompresor na stlačený vzduch)
Napěťová pojistková svorka 30 -S190-
