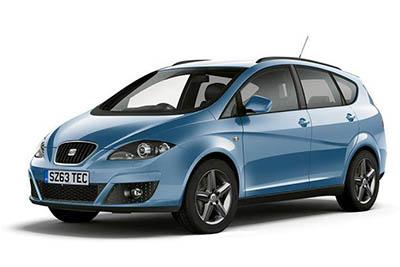

Kompaktní MPV SEAT Altea se vyráběl v letech 2004 až 2015. V tomto článku naleznete schémata pojistkových skříní SEAT Altea 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 a 2015 , získejte informace o umístění pojistkových panelů uvnitř vozu a informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek SEAT Altea 2005-2015
Pojistky zapalovače cigaret (elektrická zásuvka):
2005-2006 – # 42 (elektrická zásuvka konzoly / zadní elektrická zásuvka) a # 47 (zapalovač cigaret) v pojistkové skříňce palubní desky.
2007-2013 – pojistka č. 30 (zapalovač / zásuvka) v pojistkové skříňce palubní desky.
Barevné kódování pojistek
| Barva | Zesilovače |
|---|---|
| světle hnědá | Pět |
| Červené | deset |
| modrý | patnáct |
| žlutá | dvacet |
| přírodní bílá) | 25 |
| zelená | třicet |
| oranžový | 40 |
| Červené | padesáti |
| Bílý | 80 |
| modrý | 100 |
| Šedá | 150 |
| fialový | 200 |
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka je umístěna na levé straně palubní desky pod volantem.
Motorový prostor
Vezměte prosím na vědomí, že výše uvedený seznam, i když je správný v době tisku, se může změnit. Pokud existují nějaké nesrovnalosti, podívejte se na nálepku uvnitř krytu pojistek, kde najdete správné informace pro váš model.
Schémata pojistek
2005
Přístrojová deska
Reklamní inzeráty
Přiřazení pojistek na levé straně přístrojové desky (2005)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Elektrochromatické zrcátko / relé 50 | Pět |
| 2 | Řídicí jednotka motoru | Pět |
| 3 | Spínač světel / Řídicí jednotka světlometů / Pravý světlomet / Telefon | Pět |
| 4 | Předinstalace telefonu | Pět |
| Pět | Průtokoměr, frekvenční trubice | deset |
| 6 | Airbag | Pět |
| 7 | Volný | |
| osm | Volný | |
| devět | Posilovač řízení | Pět |
| deset | Diagnostika, spínač zpátečky | Pět |
| jedenáct | Vyhřívané čelní sklo | Pět |
| 12 | Měření FSI | deset |
| 13 | Řídicí jednotka přívěsu | Pět |
| čtrnáct | Řídicí jednotka ESP / TCP, ABS / ESP | Pět |
| patnáct | Automatická převodovka | Pět |
| šestnáct | Ovládání topení / Climatronic / Tlakový senzor / Vyhřívaná sedadla | deset |
| 17 | Motor | 7.5 |
| 18 | Volný | |
| devatenáct | Volný | |
| dvacet | Napájení pojistkové skříňky motoru | Pět |
| 21 | Dřez | Pět |
| 22 | Volný | |
| 23 | Brzdová světla | Pět |
| 24 | Diagnostický spínač / osvětlení | deset |
| 25 | Vakuová pumpa | dvacet |
| 26 | Spojka napájení motoru | deset |
| 27 | Automatická převodovka | dvacet |
| 28 | Vypínač | Pět |
| 29 | Motor stěrače zadního okna | patnáct |
| třicet | Režim vytápění | Pět |
| 31 | Kabelová řídicí jednotka | patnáct |
| 32 | Trysky | Pět |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | Volný | |
| 37 | Volný | |
| 38 | Volný | |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Elektrická zásuvka konzoly | patnáct |
| 42 | Zadní elektrická zásuvka | třicet |
| 43 | Řídicí jednotka paliva | patnáct |
| 44 | Alarmová houkačka a snímač vnitřního monitoru | Pět |
| 45 | Volný | |
| 46 | Kabelová řídicí jednotka | 7.5 |
| 47 | Zapalovač | 25 |
| 48 | Sedadla | třicet |
| 49 | Dveřní zámky | deset |
| padesáti | Řídicí jednotka centrálního zamykání | 25 |
| 51 | Střešní okno | dvacet |
| 52 | Kabelová řídicí jednotka | 25 |
| 53 | Systém ostřikovačů světlometů | dvacet |
| 54 | Pilot parku | Pět |
| 55 | Volný | |
| 56 | Motor klimatizace Climatronic | 40 |
| 57 | Řídicí jednotka dveří | třicet |
| 58 | Řídicí jednotka dveří | třicet |
| Umístění pod volantem, na nosiči relé: | ||
| Vzduch | Řídicí jednotky dveří (elektrické stahování oken / zrcátek / centrální zamykání) | třicet |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru, levá část (2005)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Dělat domácí práce | třicet |
| 2 | Sloupek řízení | Pět |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | třicet |
| Pět | Převodovka AQ | patnáct |
| 6 | Combi | Pět |
| 7 | Volný | |
| osm | Rádio | patnáct |
| devět | Telefon | Pět |
| deset | Hlavní relé v FSI / napájení motorového prostoru / vstřikovacího modulu | Pět |
| deset | Hlavní relé v motorovém prostoru D2L (2,0 FSI 147 kW) | deset |
| jedenáct | Volný | |
| 12 | most | Pět |
| 13 | Dodávka modulu vstřikování paliva | 25 |
| 13 | Napájecí modul vstřikování nafty | třicet |
| čtrnáct | Role | dvacet |
| patnáct | Motor T71 / 20 FSI | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | Čerpadlo ADS | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Volný | |
| 21 | Lambda sonda | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 22 | Motor 1.6, hlavní relé (relé # 100) | Pět |
| 23 | T 71 diesel EGR | deset |
| 3 | 2,0 D2L vysokotlaké palivové čerpadlo | patnáct |
| 24 | ARF, výměna ventilu | deset |
| 25 | Pravé osvětlení | 40 |
| 26 | Levé osvětlení | 40 |
| 26 | Motor 1.6 SLP | 40 |
| 26 | 1.9 TDI Relé žhavicích svíček | padesáti |
| 28 | KL15 | 40 |
| 29 | Elektrická okna (přední a zadní) | padesáti |
| 29 | Elektrická okna (přední) | třicet |
| třicet | KLX | 40 |
Motorový prostor, boční skříň
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| B1 | Alternátor <140 W | 150 |
| B1 | Alternátor> 140 W | 200 |
| C1 | Posilovač řízení | 80 |
| D1 | PTC (elektrické přídavné topení vzduchem) | 100 |
| E1 | Ventilátor> 500 W / Ventilátor <500 | 80/50 |
| F1 | Napájení několika „30“ terminálů. Vnitřní pojistková skříňka | 100 |
| G1 | Napájení pojistek přívěsu ve vnitřní pojistkové skříňce | padesáti |
| H1 | Volný |
2006
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na levé straně přístrojové desky (2006)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Elektrochromatické zrcátko / relé 50 | Pět |
| 2 | Řídicí jednotka motoru | Pět |
| 3 | Spínač světel / Řídicí jednotka světlometů / Pravý světlomet / Telefon | Pět |
| 4 | Předinstalace telefonu | Pět |
| Pět | Průtokoměr, frekvenční trubice | deset |
| 6 | Airbag | Pět |
| 7 | Volný | |
| osm | Volný | |
| devět | Posilovač řízení | Pět |
| deset | Diagnostika, spínač zpátečky | Pět |
| jedenáct | Vyhřívané čelní sklo | Pět |
| 12 | Měření FSI | deset |
| 13 | Řídicí jednotka přívěsu | Pět |
| čtrnáct | Řídicí jednotka ESP / TCP, ABS / ESP | Pět |
| patnáct | Automatická převodovka | Pět |
| šestnáct | Ovládání topení / Climatronic / Tlakový senzor / Vyhřívaná sedadla | deset |
| 17 | Motor | 7.5 |
| 18 | Volný | |
| devatenáct | Volný | |
| dvacet | Napájení pojistkové skříňky motoru | Pět |
| 21 | Dřez | Pět |
| 22 | Volný | |
| 23 | Brzdová světla | Pět |
| 24 | Diagnostický spínač / osvětlení | deset |
| 25 | Vakuová pumpa | dvacet |
| 26 | Spojka napájení motoru | deset |
| 27 | Automatická převodovka | dvacet |
| 28 | Vypínač | Pět |
| 29 | Motor stěrače zadního okna | patnáct |
| třicet | Režim vytápění | Pět |
| 31 | Kabelová řídicí jednotka | patnáct |
| 32 | Trysky | Pět |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | Volný | |
| 37 | Volný | |
| 38 | Volný | |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Elektrická zásuvka konzoly | patnáct |
| 42 | Zadní elektrická zásuvka | třicet |
| 43 | Řídicí jednotka paliva | patnáct |
| 44 | Alarmová houkačka a snímač vnitřního monitoru | Pět |
| 45 | Volný | |
| 46 | Kabelová řídicí jednotka | 7.5 |
| 47 | Zapalovač | 25 |
| 48 | Sedadla | třicet |
| 49 | Elektricky ovládaná zadní okna | třicet |
| padesáti | Řídicí jednotka centrálního zamykání (4K3 bez automatického zamykání) | 25 |
| 51 | Střešní okno | dvacet |
| 52 | Kabelová řídicí jednotka | 25 |
| 53 | Systém ostřikovačů světlometů | dvacet |
| 54 | Pilot parku | Pět |
| 55 | Volný | |
| 56 | Motor klimatizace Climatronic | 40 |
| 57 | Řídicí jednotka dveří | třicet |
| 58 | Řídicí jednotka centrálního zamykání (4F8 s automatickým zamykáním) | třicet |
| Umístění pod volantem, na nosiči relé: | ||
| Vzduch | Řídicí jednotky dveří (elektrické stahování oken / zrcátek / centrální zamykání) | třicet |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru, levá část (2006)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Dělat domácí práce | třicet |
| 2 | Sloupek řízení | Pět |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | třicet |
| Pět | Převodovka AQ | patnáct |
| 6 | Combi | Pět |
| 7 | Volný | |
| osm | Rádio | patnáct |
| devět | Telefon | Pět |
| deset | Hlavní relé v FSI / napájení motorového prostoru / vstřikovacího modulu | Pět |
| deset | Hlavní relé v motorovém prostoru D2L (2,0 FSI 147 kW) | deset |
| jedenáct | Volný | |
| 12 | most | Pět |
| 13 | Dodávka modulu vstřikování paliva | 25 |
| 13 | Napájecí modul vstřikování nafty | třicet |
| čtrnáct | Role | dvacet |
| patnáct | Motor T71 / 20 FSI | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | Čerpadlo ADS | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Volný | |
| 21 | Lambda sonda | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 22 | Motor 1.6, hlavní relé (relé # 100) | Pět |
| 23 | T 71 diesel EGR | deset |
| 3 | 2,0 D2L vysokotlaké palivové čerpadlo | patnáct |
| 24 | ARF, výměna ventilu | deset |
| 25 | Pravé osvětlení | 40 |
| 26 | Levé osvětlení | 40 |
| 26 | Motor 1.6 SLP | 40 |
| 26 | 1.9 TDI Relé žhavicích svíček | padesáti |
| 28 | KL15 | 40 |
| 29 | Elektrická okna (přední a zadní) | padesáti |
| 29 | Elektrická okna (přední) | třicet |
| třicet | KLX | 40 |
Motorový prostor, boční skříň
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| B1 | Alternátor <140 W | 150 |
| B1 | Alternátor> 140 W | 200 |
| C1 | Posilovač řízení | 80 |
| D1 | Napájení několika „30“ terminálů. Vnitřní pojistková skříňka | 100 |
| E1 | Ventilátor> 500 W / Ventilátor <500 | 80/50 |
| F1 | PTC (elektrické přídavné topení vzduchem) | 100 |
| G1 | Napájení pojistek přívěsu ve vnitřní pojistkové skříňce | padesáti |
| H1 | Řídicí jednotka centrálního zamykání (4F8 s automatickým zamykáním) |
2007
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na levé straně přístrojové desky (2007)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Volný | |
| 2 | Volný | |
| 3 | Volný | |
| 4 | Volný | |
| Pět | Volný | |
| 6 | Volný | |
| 7 | Volný | |
| osm | Volný | |
| devět | Airbag | Pět |
| deset | Volný | |
| jedenáct | Volný | |
| jedenáct | Poprodejní sada | Pět |
| 12 | Xenonové světlomety na levé straně | deset |
| 13 | Ovládání topení / spínač ESP, ASR / zpětný chod / předinstalace telefonu | Pět |
| čtrnáct | ABS / ESP / Motor / Světlomety / Počítač přívěsu / Přepínač světel / Palubní deska | deset |
| patnáct | Řídicí jednotka světlometů / Vyhřívaná přední skla / Osvětlení přístrojů / Diagnostická řídicí jednotka | deset |
| šestnáct | Xenonové světlomety na pravé straně | deset |
| 17 | Motor D2L (2,0 litru 147 kW 4stupňový TFSI) | deset |
| 18 | Volný | |
| devatenáct | Volný | |
| dvacet | Park Pilot / volicí páka / počítač ESP | deset |
| 21 | Kabelová řídicí jednotka | 7.5 |
| 22 | Senzor volumetrického alarmu / poplachová siréna | Pět |
| 23 | Diagnostika / Dešťový senzor / Přepínač světel | deset |
| 24 | Volný | |
| 25 | Připojení řídicí jednotky automatické převodovky | dvacet |
| 26 | Vakuová pumpa | dvacet |
| 27 | Volný | |
| 28 | Motor stěrače / ovládací skříňka kabelu | dvacet |
| 29 | Volný | |
| třicet | Zapalovač / zásuvka na cigarety | dvacet |
| 31 | Volný | |
| 32 | Volný | |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | 2,0litrový motor 147 kW | deset |
| 37 | 2,0litrový motor 147 kW | deset |
| 38 | 2,0litrový motor 147 kW | deset |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Tažná sada | patnáct |
| 43 | Volný | |
| 44 | Vyhřívání zadního okna | 25 |
| 45 | Elektricky ovládaná přední okna | třicet |
| 46 | Elektricky ovládaná zadní okna | třicet |
| 47 | Motor (měřidlo, palivové relé) | patnáct |
| 48 | Komfortní ovládání | dvacet |
| 49 | Ovládání topení | 40 |
| padesáti | Vyhřívaná sedadla | třicet |
| 51 | Střešní okno | dvacet |
| 52 | Systém ostřikovačů světlometů | dvacet |
| 53 | Tažná sada | dvacet |
| 54 | Taxi (napájení taxametru) | Pět |
| 55 | Tažná sada | dvacet |
| 56 | Taxi (napájení vysílače) | patnáct |
| 57 | Volný | |
| 58 | Řídicí jednotka centrálního zamykání | třicet |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru, levá část (2007)
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| jeden | Stěrače | třicet |
| 2 | Sloupek řízení | Pět |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | třicet |
| Pět | Převodovka AQ | patnáct |
| 6 | Přístrojová deska | Pět |
| 7 | Volný | |
| osm | Rádio | patnáct |
| devět | Telefon | Pět |
| deset | Hlavní relé v FSI / napájení motorového prostoru / vstřikovacího modulu | Pět |
| deset | Hlavní relé v motorovém prostoru D2L (2,0 FSI 147 kW) | deset |
| jedenáct | Volný | |
| 12 | most | Pět |
| 13 | Dodávka modulu vstřikování paliva | 25 |
| 13 | Napájecí modul vstřikování nafty | třicet |
| čtrnáct | Role | dvacet |
| patnáct | Motor T71 / 20 FSI | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | Čerpadlo ADS | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Volný | |
| 21 | Lambda sonda | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 23 | Motor 1.6, hlavní relé (relé # 100) | Pět |
| 23 | T 71 diesel EGR | deset |
| 23 | 2,0 D2L vysokotlaké palivové čerpadlo | patnáct |
| 24 | JSEM, vyměňte ventil | deset |
| 25 | Pravé osvětlení | 40 |
| 26 | Levé osvětlení | 40 |
| 26 | Motor 1.6 SLP | 40 |
| 26 | 1.9 TDI Relé žhavicích svíček | padesáti |
| 28 | KL15 | 40 |
| 29 | Elektrická okna (přední a zadní) | padesáti |
| 29 | Elektrická okna (přední) | třicet |
| třicet | X – nouzové relé | 40 |
Motorový prostor, boční skříň
| název | Elektrické zařízení | Zesilovače |
|---|---|---|
| B1 | Alternátor <140 W | 150 |
| B1 | Alternátor> 140 W | 200 |
| C1 | Posilovač řízení | 80 |
| D1 | Napájení několika „30“ terminálů. Vnitřní pojistková skříňka | 100 |
| E1 | Ventilátor> 500 W / Ventilátor <500 | 80/50 |
| F1 | PTC (elektrické přídavné topení vzduchem) | 100 |
| G1 | Napájení pojistek přívěsu ve vnitřní pojistkové skříňce | padesáti |
| H1 | Řídicí jednotka centrálního zamykání (4F8 s automatickým zamykáním) |
2008
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na levé straně přístrojové desky (2008)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Volný | |
| 2 | Volný | |
| 3 | Volný | |
| 4 | Volný | |
| Pět | Volný | |
| 6 | Volný | |
| 7 | Volný | |
| osm | Volný | |
| devět | Airbag | Pět |
| deset | Vstup RSE (střešní obrazovka) | deset |
| jedenáct | Volný | |
| jedenáct | Volný | |
| 12 | Levý xenonový světlomet | deset |
| 13 | Ovládání topení / ESP, přepínač ASR / Inverzní / Předinstalace telefonu / Tomtom Navigator | Pět |
| čtrnáct | Panel ABS / ESP / Motor / Světlomety / Panel přívěsu / Spínač světel / Přístrojová deska | deset |
| patnáct | Ovládací panel světlometů / Vyhřívané stěrače / Osvětlení přístrojů / Diagnostický panel | deset |
| šestnáct | Pravý xenonový světlomet | deset |
| 17 | Řízení motoru | deset |
| 18 | Volný | |
| devatenáct | Volný | |
| dvacet | Park Pilot / řadicí páka / panel ESP | deset |
| 21 | Kabelová řídicí jednotka | 7.5 |
| 22 | Objemový alarmový senzor / bzučák | Pět |
| 23 | Diagnostika / Dešťový senzor / Přepínač světel | deset |
| 24 | Volný | |
| 25 | Automatická převodovka se spojkou stolu | dvacet |
| 26 | Vakuová pumpa | dvacet |
| 27 | Vstup RSE (střešní obrazovka) | deset |
| 28 | Motor zadního stěrače / kabeláž příčníku | dvacet |
| 29 | Volný | |
| třicet | Zapalovač / zásuvka na cigarety | dvacet |
| 31 | Volný | |
| 32 | Volný | |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | Řízení motoru | deset |
| 37 | Řízení motoru | deset |
| 38 | Řízení motoru | deset |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Volný | |
| 43 | Předinstalace přívěsu | 40 |
| 44 | Vyhřívání zadního okna | 25 |
| 45 | Elektrická okna (přední) | třicet |
| 46 | Elektricky ovládaná zadní okna | třicet |
| 47 | Motor (kalkulačka paliva, benzínové relé) | patnáct |
| 48 | Komfortní ovládání | dvacet |
| 49 | Ovládání topení | 40 |
| padesáti | Vyhřívaná sedadla | třicet |
| 51 | Střešní okno | dvacet |
| 52 | Systém ostřikovačů světlometů | dvacet |
| 53 | Volný | dvacet |
| 54 | Taxi (napájení taxametru) | Pět |
| 55 | Volný | dvacet |
| 56 | Taxi (napájení taxametru) | patnáct |
| 57 | Volný | |
| 58 | Řídicí jednotka centrálního zamykání | třicet |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru, levá část (2008)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Stěrače | třicet |
| 2 | Sloupek řízení | Pět |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | třicet |
| Pět | Převodovka AQ | patnáct |
| 6 | přístrojová deska | Pět |
| 7 | Volný | |
| osm | Rádio | patnáct |
| devět | Telefon / prohlížeč TomTom | Pět |
| deset | Řízení motoru | Pět |
| deset | Řízení motoru | deset |
| jedenáct | Volný | |
| 12 | Elektronická řídicí jednotka | Pět |
| 13 | Dodávka modulu vstřikování paliva | 25 |
| 13 | Napájecí modul vstřikování nafty | třicet |
| čtrnáct | Role | dvacet |
| patnáct | Řízení motoru | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | ABS čerpadla | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Volný | |
| 21 | Lambda sonda | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 23 | Řízení motoru | Pět |
| 23 | Řízení motoru | deset |
| 23 | Řízení motoru | patnáct |
| 24 | AKF, ventil převodovky | deset |
| 25 | Pravé osvětlení | 40 |
| 26 | Levé osvětlení | 40 |
| 27 | Řízení motoru | 40 |
| 27 | Řízení motoru | padesáti |
| 28 | Klíč zapalování | 40 |
| 29 | Elektrická okna (přední a zadní) | padesáti |
| 29 | Elektrická okna (přední) | třicet |
| třicet | Klíč zapalování | 40 |
Motorový prostor, boční skříň
| název | Spotřebitel | Zesilovače |
|---|---|---|
| B1 | Alternátor <140 W | 150 |
| B1 | Alternátor> 140 W | 200 |
| C1 | Servo posilovače řízení | 80 |
| D1 | Napájení několika „30“ terminálů. Vnitřní pojistková skříňka | 100 |
| E1 | Ventilátor> 500 W / Ventilátor <500 | 80/50 |
| F1 | PTC (elektrické přídavné topení vzduchem) | 80 |
| G1 | PTC (pomocné elektrické topení vzduchem) | 40 |
| H1 | Řídicí jednotka centrálního zamykání |
2009
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na levé straně přístrojové desky (2009)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Volný | |
| 2 | Volný | |
| 3 | Volný | |
| 4 | Volný | |
| Pět | Volný | |
| 6 | Volný | |
| 7 | Volný | |
| osm | Volný | |
| devět | Airbag | Pět |
| deset | Vstup RSE (střešní obrazovka) | deset |
| jedenáct | Volný | |
| jedenáct | Volný | |
| 12 | Levý xenonový světlomet | deset |
| 13 | Přístrojová deska (hladina oleje) / Panelová kabeláž (BCM) / Topení / ABS, ESP / Parkovací pilot / Brána / Průtokoměr | Pět |
| čtrnáct | Převodovka / Posilovač řízení / Čidlo brzdového světla / Přívěs / ABS, ESP / Haldex / spínač světel | deset |
| patnáct | Vyhřívané čelní sklo / Osvětlení přístrojů / Diagnostický panel / Řízení motoru / Přídavné topení / Přední světla AFS / Park Pilot | deset |
| šestnáct | Pravý xenonový světlomet | deset |
| 17 | Řízení motoru | deset |
| 18 | Volný | |
| devatenáct | Volný | |
| dvacet | Park Pilot / řadicí páka / panel ESP | deset |
| 21 | Volný | |
| 22 | Objemový alarmový senzor / bzučák | Pět |
| 23 | Diagnostika / Dešťový senzor / Přepínač světel | deset |
| 24 | Volný | |
| 25 | Automatická převodovka se spojkou stolu | dvacet |
| 26 | Vakuová pumpa | dvacet |
| 27 | Vstup RSE (střešní obrazovka) | deset |
| 28 | Motor zadního stěrače / kabeláž příčníku | dvacet |
| 29 | Volný | |
| třicet | Zapalovač / zásuvka na cigarety | dvacet |
| 31 | Volný | |
| 32 | Volný | |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | Řízení motoru | deset |
| 37 | Řízení motoru | deset |
| 38 | Řízení motoru | deset |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Elektroinstalační deska BCM | dvacet |
| 43 | Předinstalace přívěsu | 40 |
| 44 | Vyhřívání zadního okna | 25 |
| 45 | Elektrická okna (přední) | třicet |
| 46 | Elektricky ovládaná zadní okna | třicet |
| 47 | Motor (kalkulačka paliva, benzínové relé) | patnáct |
| 48 | Komfortní ovládání | dvacet |
| 49 | Ovládání topení | 40 |
| padesáti | Vyhřívaná sedadla | třicet |
| 51 | Střešní okno | dvacet |
| 52 | Systém ostřikovačů světlometů | dvacet |
| 53 | Volný | dvacet |
| 54 | Taxi (napájení taxametru) | Pět |
| 55 | Volný | dvacet |
| 56 | Taxi (napájení taxametru) | patnáct |
| 57 | Volný | |
| 58 | Řídicí jednotka centrálního zamykání | třicet |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru, levá část (2009)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Stěrače | dvacet |
| 2 | Převodovka DQ200 | třicet |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | dvacet |
| Pět | Převodovka AQ | patnáct |
| 6 | Přístrojová deska / sloupek řízení | Pět |
| 7 | Klíč zapalování | DO |
| osm | Rádio | patnáct |
| devět | Telefon / prohlížeč TomTom | Pět |
| deset | Řízení motoru | Pět |
| deset | Řízení motoru | deset |
| jedenáct | Volný | |
| 12 | Elektronická řídicí jednotka | Pět |
| 13 | Dodávka modulu vstřikování paliva | patnáct |
| 13 | Napájení modulu vstřikování nafty 30 | |
| čtrnáct | Role | dvacet |
| patnáct | Řízení motoru | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | Pravé osvětlení | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Vodní čerpadlo | deset |
| dvacet | Senzor tlaku čerpadla pro motor 1,8 | dvacet |
| 21 | Lambda sonda (intenzita závisí na motoru) | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 23 | Řízení motoru (proud podle motoru) | Pět |
| 23 | Řízení motoru (proud podle motoru) | deset |
| 23 | Řízení motoru (proud podle motoru) | patnáct |
| 24 | AKF, ventil převodovky | deset |
| 25 | Čerpadlo ABS (proud podle motoru) | 40 |
| 26 | Levé osvětlení | třicet |
| 27 | Řízení motoru (proud podle motoru) | 40 |
| 27 | Řízení motoru (proud podle motoru) | padesáti |
| 28 | Volný | |
| 29 | Elektrická okna (přední a zadní) (Intenzita závisí na motoru) | padesáti |
| 29 | Elektrická okna (přední) (Intenzita závisí na motoru) | třicet |
| třicet | Klíč zapalování | padesáti |
2010, 2011, 2012, 2013
Přístrojová deska
Reklamní inzeráty
Přiřazení pojistek na levé straně palubní desky (2010, 2011, 2012, 2013)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Volný | |
| 2 | Volný | |
| 3 | Volný | |
| 4 | Volný | |
| Pět | Volný | |
| 6 | Volný | |
| 7 | Volný | |
| osm | Volný | |
| devět | Airbag | Pět |
| deset | Vstup RSE (střešní obrazovka) | deset |
| jedenáct | Volný | |
| 12 | Levý xenonový světlomet | deset |
| 13 | Přístrojová deska (hladina oleje) / Ovládací kabel (BCM) / Topení / ABS, ESC (ESP) / Parkovací pilot / Brána / Průtokoměr | Pět |
| čtrnáct | Převodovka / Posilovač řízení / Čidlo brzdového světla / Přívěs / ABS, ESC (ESP) / Haldex / spínač světel | deset |
| patnáct | Vyhřívané přední sklo / Osvětlení přístrojů / Diagnostický panel / Řízení motoru / Přídavné topení / AFS světlomety / Park Pilot | deset |
| šestnáct | Pravý xenonový světlomet | deset |
| 17 | Systém řízení motoru / CSR se START STOP | deset |
| 18 | Kombi / páky se START STOP | Pět |
| devatenáct | Navigace / rádio se START STOP | patnáct |
| dvacet | Park Pilot (pomoc při parkování) / řadící páka / počítač ESC (ESP) | deset |
| 21 | Volný | |
| 22 | Objemový alarmový senzor / bzučák | Pět |
| 23 | Diagnostika / Dešťový senzor / Přepínač světel | deset |
| 24 | Průvodce předinstalací přívěsu | patnáct |
| 25 | Volný | |
| 26 | Vakuová pumpa | dvacet |
| 27 | Napájení RSE (stropní displej) bez START STOP | deset |
| 28 | Motor stěrače zadního okna | dvacet |
| 29 | Volný | |
| třicet | Zapalovač / zásuvka na cigarety | dvacet |
| 31 | Volný | |
| 32 | Volný | |
| 33 | Ohřívač vody | 40 |
| 34 | Volný | |
| 35 | Volný | |
| 36 | Volný | |
| 37 | Volný | |
| 38 | Volný | |
| 39 | Kalkulačka přívěsu (závěs) | patnáct |
| 40 | Řídicí jednotka přívěsu (směrová světla, brzdy a levá strana) | dvacet |
| 41 | Řídicí jednotka přívěsu (mlhové světlo, couvací světlo a pravá strana) | dvacet |
| 42 | Elektroinstalační deska BCM | dvacet |
| 43 | Předinstalace přívěsu | 40 |
| 44 | Vyhřívané zadní okno | 25 |
| 45 | Elektrická okna (přední) | třicet |
| 46 | Elektricky ovládaná zadní okna | třicet |
| 47 | Motor (kalkulačka paliva, benzínové relé) | patnáct |
| 48 | Komfortní ovládání | dvacet |
| 49 | Ovládání topení | 40 |
| padesáti | Vyhřívaná sedadla | třicet |
| 51 | Střešní okno | dvacet |
| 52 | Systém ostřikovačů světlometů | dvacet |
| 53 | Průvodce předinstalací přívěsu | dvacet |
| 54 | Taxi (napájení taxametru) | Pět |
| 55 | Průvodce předinstalací přívěsu | dvacet |
| 56 | Taxi (napájení vysílače) | patnáct |
| 57 | Napájení telefonu se START STOP | deset |
| 58 | Řídicí jednotka centrálního zamykání | třicet |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru, levá část (2010, 2011, 2012, 2013)
| název | Spotřebitel | Zesilovače |
|---|---|---|
| jeden | Stěrače | dvacet |
| 2 | Převodovka DQ200 | třicet |
| 3 | Kabelová řídicí jednotka | Pět |
| 4 | břišní svaly | dvacet |
| Pět | Převodovka AQ | patnáct |
| 6 | Přístrojová deska / sloupek řízení | Pět |
| 7 | Klíč zapalování | 40 |
| osm | Rádio | patnáct |
| devět | Telefon / prohlížeč TomTom | Pět |
| deset | Řízení motoru | Pět |
| deset | Řízení motoru | deset |
| jedenáct | Volný | |
| 12 | Elektronická řídicí jednotka | Pět |
| 13 | Dodávka modulu vstřikování paliva | patnáct |
| 13 | Napájení modulu vstřikování nafty 30 | |
| čtrnáct | Role | dvacet |
| patnáct | Řízení motoru | Pět |
| patnáct | Relé čerpadla | deset |
| šestnáct | Pravé osvětlení | třicet |
| 17 | troubit | patnáct |
| 18 | Volný | |
| devatenáct | Dělat domácí práce | třicet |
| dvacet | Vodní čerpadlo | deset |
| dvacet | Senzor tlaku čerpadla pro motor 1,8 | dvacet |
| 21 | Lambda sonda (intenzita závisí na motoru) | patnáct |
| 22 | Brzdový pedál, snímač rychlosti | Pět |
| 23 | Řízení motoru (proud podle motoru) | Pět |
| 23 | Řízení motoru (proud podle motoru) | deset |
| 23 | Řízení motoru (proud podle motoru) | patnáct |
| 24 | AKF, ventil převodovky | deset |
| 25 | Čerpadlo ABS (proud podle motoru) | 40 |
| 26 | Levé osvětlení | třicet |
| 27 | Řízení motoru (proud podle motoru) | 40 |
| 27 | Řízení motoru (proud podle motoru) | padesáti |
| 28 | Volný | |
| 29 | Elektrická okna (přední a zadní) (Intenzita závisí na motoru) | padesáti |
| 29 | Elektrická okna (přední) (Intenzita závisí na motoru) | třicet |
| třicet | Klíč zapalování | padesáti |
