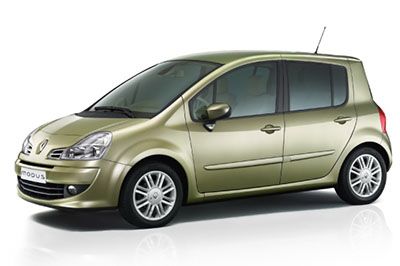

Mini MPV Renault Modus se vyrábělo v letech 2004 až 2012. V tomto článku najdete schémata pojistkových skříněk Renault Modus 2005, 2006, 2007 a 2008 , informace o umístění pojistkových panelů uvnitř vozu a dozvědět se více o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Renault Modus 2005-2012
Jsou použity informace z příruček majitele 2005-2008. Umístění a funkce pojistek v automobilech vyráběných v jiné době se může lišit.
Pojistkou zapalovače cigaret (napájecí zásuvky) Renault Modus je pojistka F9 v pojistkové skříňce palubní desky.
Pojistková skříňka č. 1 v prostoru pro cestující
Umístění pojistkové skříňky
Vozidla s levostranným řízením:
Pojistková skříňka je umístěna nalevo od volantu za krytem.
Vozidla s pravostranným řízením:
Pojistková skříňka je umístěna v odkládací schránce v palubní desce za krytem.
Reklamní inzeráty
Schéma pojistkové skříňky
Umístění pojistek v pojistkové skříňce prostoru pro cestující 1
| Ne. | A | Popis |
|---|---|---|
| F1 | třicet | UCH |
| F2 | patnáct | Přístrojová deska – řídicí jednotka klimatizace – pojistková a reléová skříňka |
| F3 | – | Mimo provoz |
| F4 | patnáct | Hlavní elektromagnetický klakson – diagnostická zásuvka – kontrolní monitor autoškoly |
| F5 | 7.5 | UCH |
| F6 | 25 | Elektrický motor okna řidiče – ovládání dětské bezpečnosti |
| F7 | 25 | Dvojité elektrické ovládání oken vpředu u řidiče |
| F8 | deset | Počítač ABS – elektronický stabilizační program – senzor clusteru |
| F9 | deset | Zapalovač cigaret první řady |
| F10 | dvacet | Sestava ventilátoru prostoru pro cestující 1 |
| F11 | dvacet | Sestava ventilátoru prostoru pro cestující 1 |
| F12 | patnáct | Počítač klimatizace – ovládací panel klimatizace – rádio – ovládací prvky na volantu – centrální rádiový telefon – přední a zadní obousměrné čerpadlo ostřikovače čelního skla – napájecí pojistková deska – pojistková skříňka a relé prostoru pro cestující 2 – vyhřívané sedadlo řidiče – vyhřívané sedadlo spolujezdce – vlastní pohon poplašná siréna |
| F13 | deset | Pojistková skříňka a relé prostoru pro cestující 2 – spínač brzdy |
| F14 | – | Mimo provoz |
| F15 | dvacet | Motor zadního stěrače |
| F 16 | 7.5 | Elektrické zrcátko řidiče – elektrické zrcátko spolujezdce |
| F17 | třicet | UCH |
| F18 | patnáct | UCH – imobilizér motoru |
| F19 | Pět | Čidlo deště a světla – Čidlo ventilátoru v prostoru pro cestující |
| F20 | deset | Spotřebitelský jistič – palubní deska – rádio – centrální rádiový telefon – elektrický spínač zrcátek – poplašná siréna s vlastním pohonem – centrální pneumatické monitorování tlaku |
| Dioda | ||
| F21 | – | Ovládání dětské pojistky |
| Relé | ||
| A | padesáti | + Tok příslušenství |
Přidělení pojistek v prostoru pro cestující (2008)
Pojistky identifikujete podle štítku s přiřazením pojistek.
Některé funkce jsou chráněny pojistkami umístěnými v motorovém prostoru. Vzhledem k jejich omezené dostupnosti však doporučujeme nechat si pojistky vyměnit u autorizovaného prodejce.
Reklamní inzeráty
Pojistková skříňka č. 2 v prostoru pro cestující
Tato jednotka je připevněna k příčníku palubní desky pod airbagem spolujezdce.
Umístění pojistek v pojistkové skříňce prostoru pro cestující 2
| Ne. | A | Popis |
|---|---|---|
| Deska pojistek a relé (řada 3) | ||
| F1 | dvacet | Napájení relé zablokování dveří řidiče a spolujezdce (relé A na štítku 1531, řada 2) u verze s pravostranným řízením |
| F2 | dvacet | Vyhřívané sedadlo řidiče – vyhřívané sedadlo spolujezdce |
| F3 | patnáct | Centrální jednotka střešního okna |
| F4 | 25 | Výkonové relé ovládání elektrického ovládání zadních oken se dvěma řidiči (relé A na štítku 1531, řada 1) |
| F5 | – | Mimo provoz |
| F6 | – | Mimo provoz |
| A | – | Nepoužito (relé) |
| Reléová karta (řada 2) | ||
| A | dvacet | Centrální zamykání dveří řidiče a spolujezdce (u verze s pravostranným řízením) |
| B | dvacet | Brzdová světla |
| C | – | Mimo provoz |
| D | – | Mimo provoz |
| Reléová deska (řada 1) | ||
| A | padesáti | Ovládání elektrického ovládání zadních oken se dvěma řidiči |
| B | padesáti | Elektrické ovládání zadního okna levého a pravého řidiče |
Reléový panel
Tento panel je umístěn pod palubní deskou na levé straně sestavy ventilátoru prostoru pro cestující
| Ne. | A | Popis |
|---|---|---|
| 1067 | 35 | Pomocný ohřívač 1 |
| 1068 | padesáti | Pomocný ohřívač 2 |
| 1069 | padesáti | Pomocný ohřívač 3 (verze 1500 W) |
Reklamní inzeráty
Pojistková skříňka v motorovém prostoru
Tento box je umístěn v motorovém prostoru, za levým světlometem.
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru
| Ne. | A | Popis |
|---|---|---|
| 100 | 25 | Počítač ABS nebo elektronický stabilizační program |
| 101 | – | Mimo provoz |
| 102 | deset | Pravý hlavní paprsek |
| 103 | deset | Levá dálková světla |
| 104 | deset | Pravé boční světlo – pravé zadní světlo – ovládání vyhřívání pravého sedadla – tlačítko zapnutí / vypnutí elektronického stabilizačního programu – ovládání pravého zadního okna – ovládací panel klimatizace – počítač klimatizace – spínač centrálního zamykání – měnič převodů CD – omezovač rychlosti zapnutý / vypnutí ovládání – u verze s pravostranným řízením: – dvojité ovládání zadních oken u řidiče – dětská pojistka – dvojité ovládání předních oken u řidiče – elektrické ovládání zrcátek – ovládání oken spolujezdce |
| 105 | deset | Levé boční světlo – levé zadní světlo – ovládání vyhřívání levého sedadla – pravé osvětlení registrační značky – osvětlení levé registrační značky – zapalovač cigaret v první řadě – ovládání nastavení výšky světlometů – ovládání levého zadního okna – rádio – displej řadicí páky – ovládání nízké trakce – vlevo verze s ručním pohonem: |
| 106 | patnáct | Ovládání řadicí páky – UPC – relé přídavného topení – posilovač řízení / diagnostická zásuvka displej řadicí páky – souprava handsfree – řídicí jednotka rádiového telefonu – ovládání monitoru autoškoly – řídicí jednotka Ovládání tlaku v pneumatikách / kontrolka výbojky |
| 107 | dvacet | Motor stěračů |
| 108 | patnáct | Pravý světlomet / motor pro nastavení pravého světlometu |
| 109 | patnáct | Motor nastavení levého světlometu / levého světlometu |
| 300 | deset | Spojka kompresoru klimatizace |
| 301 | – | Mimo provoz |
| 302 | 25 | Solenoid startéru |
| 303 | dvacet | + Napájení z baterie pro automatickou řídicí jednotku spojky chráněno |
| 304 | – | Mimo provoz |
| 305 | patnáct | vyhřívané zadní okno |
| 306 | patnáct | Relé napájení ostřikovačů světlometů (relé A a B na desce 777) |
| 307 | Pět | + Počítač automatické převodovky po zapalování |
| 308 | – | Mimo provoz |
| 309 | deset | Couvací světla |
| 310 | dvacet | Napájení zapalovacích cívek |
| 311 | dvacet | + Chráněné napájení baterie počítače se vstřikováním |
| 312 | deset | + Airbag a předpínač po zapálení |
| 313 | deset | + Vstřikovací počítač po zapálení |
| 314 | dvacet | Přední levé a pravé mlhovky |
| Relé | ||
| jeden | – | vyhřívané zadní okno |
| 2 | – | Uzamčení injekcí |
| 3 | – | Světlomety |
| 4 | – | Přední světlomety |
| Pět | – | Vstup |
| 6 | – | Mimo provoz |
| 7 | – | Vysokorychlostní ventilátor chlazení motoru |
| osm | – | Nízkootáčkový ventilátor chlazení motoru |
| devět | – | + Napájení po zapálení |
Pojistky na kladném pólu baterie
| Ne. | A | Popis |
|---|---|---|
| Hlavní pojistka (položka 1) | ||
| – | 350 | Pojistkové vstupy F2 až F8 napájejí pojistkovou desku napájení – startér – alternátor – napájejí pojistky označené 2 a 3 na chráněné bateriové jednotce |
| Pojistka označená 2 (MODRÝ konektor) | ||
| A | 70 | Pojistkové vstupy F17 a F18 napájejí pojistkovou a reléovou jednotku prostoru pro cestující – UPC |
| B | 60 | Elektrický posilovač řízení |
| Pojistka označená 3 (ZELENÝ konektor) | ||
| A | 70 | Pojistkové vstupy F1, F3, F5 Relé napájecího zdroje a příslušenství na pojistkové skříňce a relé prostoru pro cestující |
| B | 60 | POHÁR |
Reklamní inzeráty
Deska s pojistkami
Tato jednotka je umístěna na přední straně přihrádky na baterie.
Deska s pojistkami
| Ne. | A | Popis |
|---|---|---|
| F1 | třicet | Relé centrálního napájení vstřikování na motoru K9K nebo 764 (relé R5 na volitelném reléovém boxu) |
| F2 | třicet | Relé elektrického čerpadla sekvenční převodovky na motoru D4F se sekvenční předehřívací jednotkou převodovky na motorech K9K |
| F3 | třicet | Sestava ventilátoru klimatizace a chlazení u motorů K9K a D4F se sekvenční převodovkou |
| F4 | třicet | Sestava ventilátoru klimatizace a chlazení u motorů K4M / K4J / D4F s manuální převodovkou Relé jednotky elektrického čerpadla převodovky
sekvenční u motorů K9K se sekvenční převodovkou |
| F5 | padesáti | Vstup pojistky F12 – Vstup pojistek F1, F2, F3, F4 napájí pojistku a reléovou skříňku prostoru pro cestující 2 |
| F6 | 80 | Pomocné topení v prostoru pro cestující |
| F7 | 60 | Pomocné topení v prostoru pro cestující |
| F8 | padesáti | Počítač ABS |
| F9 | – | Mimo provoz |
| F10 | – | Mimo provoz |
| F11 | – | Mimo provoz |
| F12 | deset | Relé napájení levého světlometu> u verze s výbojkou |
| Relé | ||
| A | dvacet | Čerpadlo ostřikovače světlometů |
| B | dvacet | Relé čerpadla ostřikovače světlometů |
| C | dvacet | Levé světlomety u verze s výbojkou |
Volitelný reléový panel
Tato jednotka je připevněna k přední části držáku baterie.
| Ne. | A | Popis |
|---|---|---|
| R1 | – | Mimo provoz |
| R2 | – | Mimo provoz |
| R3 | – | Mimo provoz |
| R4 | padesáti | Elektrická čerpací jednotka se sekvenční převodovkou |
| R5 | padesáti | Vstřikovací jednotka na motoru K9K 764 |
