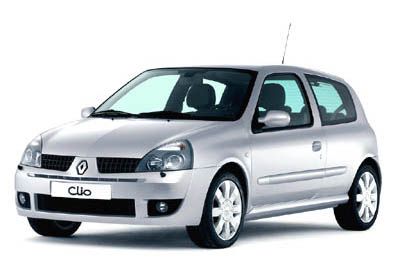

V tomto článku uvažujeme o druhé generaci Renault Clio, vyráběné v letech 1999 až 2003. Zde najdete schémata pojistkových skříní Renault Clio II 1999, 2000, 2001, 2002 a 2003 , získáte informace o umístění pojistkových panelů uvnitř auto a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
- Pojistkové uspořádání Renault Clio II 1999-2005
- Umístění pojistkové skříňky
- Přidělení pojistek
- Relé v prostoru pro cestující
- Relé (před 02.2001)
- Relé (od 03.2001)
- Umístění pojistkové skříňky
- Pojistková skříňka 1 (před 02.2001)
- Pojistková skříňka 1 (03.2001-10.2001)
- Pojistková skříňka 1 (od 11.2001)
- Pojistková skříňka 2 (před 02.2001)
- Pojistková skříňka 2 (03.2001-10.2001)
- Pojistková skříňka 2 (od 11.2001)
Pojistkové uspořádání Renault Clio II 1999-2005
Pojistková skříňka v prostoru pro cestující
Umístění pojistkové skříňky
Otevřete kryt A pomocí držadla 1.
Pojistky identifikujte podle štítku pro přiřazení pojistek (4).
Reklamní inzeráty
Přidělení pojistek
Reklamní inzeráty
Relé v prostoru pro cestující
Relé (před 02.2001)
Relé (před 02.2001)
| Ne. | Relé |
|---|---|
| jeden | Relé mlhových světel |
| 2 | Relé vyhřívání zadního okna |
| 3 | Signalizační relé / relé výstražných světel |
| 4 | Elektrické relé zavírání oken |
| Pět | Elektrické relé otevírání oken |
| 6 | – |
| 7 | Relé bočních / zadních světel (s denním svícením) |
| osm | Relé potkávacích světel (s denním svícením) |
| devět | – |
| deset | Relé motoru stěrače |
| jedenáct | Relé zadních stěračů |
| 12 | Relé zpětné vazby (1999 ^) |
| 13 | Relé centrálního zamykání |
| čtrnáct | Relé centrálního zamykání – odblokování |
| patnáct | Relé pro pomocné zapalovací obvody |
| šestnáct | Relé palivoměru (LPG) (06/00 ^) |
| 17 | Relé čerpadla ostřikovače světlometů (06/00 ^) |
| 18 | Multifunkční řídicí modul |
Relé (od 03.2001)
Relé (od 03.2001)
| Ne. | Relé |
|---|---|
| jeden | Relé bočních / zadních světel (s denním svícením) |
| 2 | Relé pro denní svícení |
| 3 | Relé předních mlhových světel |
| 4 | Relé potkávacích světel (s denním svícením) |
| Pět | Relé čerpadla ostřikovače světlometů 1 |
| 6 | Relé čerpadla ostřikovače světlometů 2 |
| 7 | Multifunkční řídicí modul |
Reklamní inzeráty
Pojistkové skříňky v motorovém prostoru
Umístění pojistkové skříňky
Pojistková skříňka 1 (před 02.2001)
Přidělení pojistek v pojistkové skříňce motorového prostoru 1 (před 02.2001)
| Ne. | Popis |
|---|---|
| jeden | – |
| 2 | Relé ventilátoru chladicí kapaliny motoru (s AC) |
| 3 | Relé řízení motoru (EC) |
| 4 | Relé palivového čerpadla |
| Pět | Relé dmychadla chladiče chladicí kapaliny / relé motoru chladiče chladicí kapaliny s nízkými otáčkami (s AC) |
Pojistková skříňka 1 (03.2001-10.2001)
Přidělení pojistek v pojistkové skříňce motorového prostoru 1 (03.2001-10.2001)
| Ne. | Popis |
|---|---|
| jeden | Relé dmychadla chladicí kapaliny / relé chladiče chladicí kapaliny – nízké otáčky |
| 2 | Relé palivového čerpadla (FP) |
| 3 | Relé primárního čerpadla převodového oleje (D4F, sekvenční manuální převodovka) |
| 4 | Relé spojky kompresoru AC |
| Pět | Relé motoru ventilátoru chlazení motoru |
| 6 | Relé startéru |
| 7 | Relé řízení motoru (EC) |
| osm | Relé ventilátoru topení |
| devět | Relé zpátečky (D4F, sekvenční manuální převodovka) |
Pojistková skříňka 1 (od 11.2001)
Přidělení pojistek v pojistkové skříňce motorového prostoru 1 (od 11.2001)
| Ne. | Popis |
|---|---|
| jeden | Relé ventilátoru chladicí kapaliny motoru (s AC) |
| 2 | Relé palivového čerpadla (FP) |
| 3 | Relé primárního čerpadla převodového oleje (D4F, sekvenční manuální převodovka) |
| 4 | Relé spojky kompresoru AC |
| Pět | Relé dmychadla chladicí kapaliny / relé chladiče chladicí kapaliny – nízké otáčky |
| 6 | Relé startéru |
| 7 | Relé řízení motoru (EC) |
| osm | Relé ventilátoru topení |
| devět | Relé zpátečky (D4F, sekvenční manuální převodovka) |
Reklamní inzeráty
Pojistková skříňka 2 (před 02.2001)
Přidělení pojistek v pojistkové skříňce 2 v motorovém prostoru (1999-2001)
| Ne. | A | Popis |
|---|---|---|
| F1 | 30A | Relé řízení motoru (EC) (2000), relé palivového čerpadla |
| F2 | 30A | Relé motoru ventilátoru chlazení motoru (bez AC) |
| F3 | 5A | Řídicí modul motoru (ECM), relé palivového čerpadla (2000) |
| F4 | 7,5A | Relé startéru (s AC), řídicí modul převodovky (TCM) (s AC) |
| F5 | 15A | Řízení motoru |
| F6 | – | – |
| F7 | 50A | Relé dmychadla chladiče chladicí kapaliny / relé motoru chladiče chladicí kapaliny s nízkými otáčkami (s AC) |
| F8 | 60A | Spínač zapalování (2000), pojistková skříňka / reléová deska (2000), spínač světel |
| F9 | 60A | Protiblokovací brzdový systém (ABS) |
| F10 | 60A | Relé pro pomocné zapalovací obvody, reléová deska pojistkové skříňky / palubní desky, spínač světel |
| F11 | 60A | Motor ventilátoru topení (s AC) |
Pojistková skříňka 2 (03.2001-10.2001)
Přidělení pojistek v pojistkové skříňce v motorovém prostoru 2 (03.2001-10.2001)
| Ne. | A | Popis |
|---|---|---|
| F1 | 30A | Řízení motoru |
| F2 | 30A | Relé motoru ventilátoru chlazení motoru (bez AC) |
| F3 | 5A | Řízení motoru (D7F726 / K4J / K4M) |
| F4 | 5A | Automatická převodovka (AT), sekvenční manuální převodovka (D4F) |
| F5 | 15A | Řízení motoru |
| F6 | 40A | Sekvenční manuální převodovka (D4F) |
| F7 | 50A | Relé dmychadla chladiče chladicí kapaliny / relé motoru chladiče chladicí kapaliny s nízkými otáčkami (s AC) |
| F8 | 60A | Poplachový systém, spínač světel, multifunkční ovládací modul |
| F9 | 60A | Protiblokovací brzdový systém (ABS) |
| F10 | 60A | Relé pro pomocné zapalovací obvody, spínač světel, multifunkční řídicí modul |
| F11 | 30A | Motor ventilátoru topení (s AC) |
Pojistková skříňka 2 (od 11.2001)
Přidělení pojistek v pojistkové skříňce v motorovém prostoru 2 (od 11.2001)
| Ne. | A | Popis |
|---|---|---|
| F1 | 30A | Řízení motoru |
| F2 | 30A | Relé motoru ventilátoru chlazení motoru (bez AC) |
| F3 | 5A | Řízení motoru (K4J / K4M / F4R736) |
| F4 | 5A | Automatická převodovka (AT), sekvenční manuální převodovka (D4F) |
| F5 | 15A | Řízení motoru |
| F6 | 40A | Sekvenční manuální převodovka (D4F) |
| F7 | 50A | Relé dmychadla chladiče chladicí kapaliny / relé motoru chladiče chladicí kapaliny s nízkými otáčkami (s AC) |
| F8 | 60A | Poplachový systém, spínač světel, multifunkční ovládací modul |
| F9 | 25A | Protiblokovací brzdový systém (ABS) – Bosch 8.0 |
| F10 | 50A | Protiblokovací brzdový systém (ABS) – Bosch 8.0 |
| F11 | 60A | Relé pro pomocné zapalovací obvody, spínač světel, multifunkční řídicí modul |
| F12 | 30A | Motor ventilátoru topení (s AC) |
