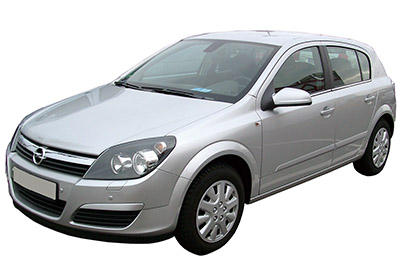

V tomto článku uvažujeme o třetí generaci Opel Astra (Vauxhall Astra), vyráběné v letech 2004 až 2009. Zde najdete schémata pojistkových skříní Opel Astra H 2004, 2005, 2006, 2007, 2008 a 2009 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Opel Astra H 2004-2009
Pojistky zapalovače cigaret (napájecí zásuvky) Opel Astra jsou pojistky č. 29, # 30 a # 35 v pojistkové skříňce zavazadlového prostoru.
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pomocí plochého šroubováku stiskněte dvě západky na boku a sejměte kryt.
Schéma pojistkové skříňky
vertisements ad
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | 20A | Protiblokovací brzdový systém (ABS) |
| 2 | 30A | Protiblokovací brzdový systém (ABS) |
| 3 | 30A | Ventilátor topení klimatizace |
| 4 | 30A | Ventilátor topení klimatizace |
| Pět | 30A nebo 40A | Ventilátor chladiče |
| 6 | 20A nebo 30A nebo 40A | Ventilátor chladiče |
| 7 | 10A | Ostřikovače čelního skla (přední a zadní) |
| osm | 15A | troubit |
| devět | 25A | Ostřikovače čelního skla (přední a zadní) |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | – | Nepoužívá |
| 13 | 15A | Foglamp |
| čtrnáct | 30A | Stěrač (přední) |
| patnáct | 30A | Zadní stěrač) |
| šestnáct | 5A | Elektronické řídicí systémy, Open & Start, ABS, střešní okno, spínač brzdových světel |
| 17 | 25A | Ohřívač palivového filtru |
| 18 | 25A | Vstup |
| devatenáct | 30A | Přenos |
| dvacet | 10A | Kompresor klimatizace |
| 21 | 20A | Řídicí modul motoru (ECM) |
| 22 | 7,5A | Řídicí modul motoru (ECM) |
| 23 | 10A | Vylepšení světlometů, adaptivní přední osvětlení (AFL) |
| 24 | 15A | Palivové čerpadlo |
| 25 | 15A | Řídicí modul převodovky (TCM) |
| 26 | 10A | Řídicí modul motoru (ECM) |
| 27 | 5A | Posilovač řízení |
| 28 | 5A | Řídicí modul převodovky (TCM) |
| 29 | 7,5A | Řídicí modul převodovky (TCM) |
| třicet | 10A | Řídicí modul motoru (ECM) |
| 31 | 10A | Vylepšení světlometů, adaptivní přední osvětlení (AFL) |
| 32 | 5A | Výstražná kontrolka poruchy brzdového systému, klimatizace, spínač spojkového pedálu |
| 33 | 5A | Nastavení výšky světlometů, adaptivní přední osvětlení (AFL), řídicí jednotka vnějšího osvětlení |
| 34 | 7,5A | Řídicí jednotka modulu sloupku řízení |
| 35 | 20A | Informační systém |
| 36 | 7,5A | Mobilní telefon, přijímač digitálního rádia, systém Twin Audio, multifunkční obrazovka |
| jeden | – | Relé startéru |
| 2 | – | Relé řídicího modulu motoru (ECM) |
| KZ | – | Výstup „5“ |
| Pět. | – | Relé režimu stěračů |
| 6 | – | Relé aktivace stěračů |
| 7 | – | Relé čerpadla ostřikovače světlometů |
| К8 | – | Relé kompresoru klimatizace |
| K10 | – | Relé palivového čerpadla |
| jedenáct | – | Relé ventilátoru chladiče |
| К12 | – | Relé ventilátoru chladiče |
| К13 | – | Relé ventilátoru chladiče |
| К14 | – | Relé topení palivového filtru (nafta) |
| К15 | – | Relé ventilátoru topení |
| šestnáct | – | relé mlhových světel |
Pojistková skříňka zavazadlového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je na pravé straně kufru. Otočte obě spony o 90 stupňů a sklopte kryt dolů.
vertisements ad
Schéma pojistkové skříňky
Přidělení pojistek v kufru
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | 25A | Elektricky ovládaná přední okna |
| 2 | – | Nepoužívá |
| 3 | 7,5A | Přístrojová deska |
| 4 | 5A | Klimatizace |
| Pět | 7,5A | Airbag |
| 6 | – | Nepoužívá |
| 7 | – | Nepoužívá |
| osm | – | Nepoužívá |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 25A | Odmlžování zadního okna |
| 12 | 15A | Stěrač zadního skla |
| 13 | 5A | Pomoc při parkování |
| čtrnáct | 7,5A | Klimatizace |
| patnáct | – | Nepoužívá |
| šestnáct | 5A | Čidlo obsazenosti pravého předního sedadla, systém Open & Start |
| 17 | 5A | Dešťový senzor, snímač kvality vzduchu, systém monitorování tlaku v pneumatikách, vnitřní zrcátko s automatickým stmíváním |
| 18 | 5A | Nástroje, přepínače |
| devatenáct | – | Nepoužívá |
| dvacet | 10A | Systém řízení dynamického tlumení (CDC) |
| 21 | 7,5A | Vyhřívaná vnější zrcátka |
| 22 | 20A | Posuvná střecha |
| 23 | 25A | Elektricky ovládaná zadní okna |
| 24 | 7,5A | Diagnostický konektor |
| 25 | – | Nepoužívá |
| 26 | 7,5A | Sklopná vnější zrcátka |
| 27 | 5A | Ultrazvukový senzor, poplašný systém proti krádeži |
| 28 | – | Nepoužívá |
| 29 | 15A | Zapalovač cigaret / Přední zásuvka |
| třicet | 15A | Zadní elektrická zásuvka |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | 15A | Otevřete a spusťte systém |
| 34 | 25A | Posuvná střecha |
| 35 | 15A | Zadní elektrická zásuvka |
| 36 | 20A | Závěsná zásuvka |
| 37 | – | Nepoužívá |
| 38 | 25A | Centrální zamykání, výstup „30“ |
| 39 | 15A | Vyhřívání levého předního sedadla |
| 40 | 15A | Vyhřívání pravého předního sedadla |
| 41 | – | Nepoužívá |
| 42 | – | Nepoužívá |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| jeden | – | Výstup spínače zapalování „15“ (zámek) |
| 2 | – | Výstup spínače zapalování „15a“ (zámek) |
| KZ | – | Relé vyhřívání zadního okna |
