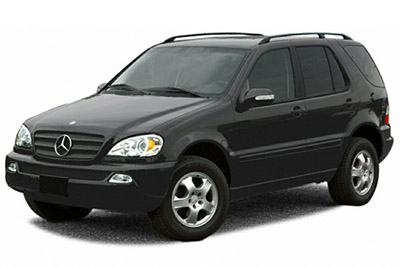

V tomto článku uvažujeme o první generaci Mercedes-Benz třídy M / třídy ML (W163), vyráběné v letech 1997 až 2005. Zde najdete schémata pojistkových skříní Mercedes-Benz ML230, ML270, ML320, ML350 „ML400, ML430, ML500, ML55 1998, 1999, 2000, 2001, 2002, 2003, 2004 a 2005 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (rozložení pojistek) a relé .
Contents
Uspořádání pojistek Mercedes-Benz třídy M / ML třídy 1998-2005
Pojistky zapalovače cigaret (napájecí zásuvka) Mercedes-Benz třídy M jsou pojistky č. 2 (přední zapalovač cigaret), č. 6 (vnitřní zásuvka) v pojistkové skříňce prostoru pro cestující a pojistka č. 1 (do 31. 8.) /01: Vnitřní zásuvka) v pojistkové skříňce motorového prostoru.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v pravém předním patře za krytem.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek a relé v prostoru pro cestující
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| jeden | Výstražná kontrolka AIRBAG OFF | 7.5 |
| 2 | Přední zapalovač cigaret (se světlem popelníku) | 20 (až VIN A289564, X754619)
15 (z VIN A289565, X754620) |
| 3 | Motor stěračů zadních dveří | patnáct |
| 4 | Až VIN A289564, X754619: Řídicí jednotka E-Call (pouze pro USA) Od VIN A289565, X754620: motor předního ventilátoru |
7,5 (až VIN A289564, X754619)
40 (z VIN A289565, X754620) |
| Pět | Sběrač prachu z přístrojů / klimatizace | 7,5 (až VIN A289564, X754619)
15 (z VIN A289565, X754620) |
| 6 | Vnitřní zásuvka | dvacet |
| 7 | Nepřiřazeno | – |
| osm | Až VIN A289564, X754619: vyhřívaná podložka předního levého sedadla a vyhřívací podložka pravého předního sedadla Od VIN A289565, X754620: nepřiřazeno |
20 (až VIN A289564, X754619) |
| devět | Nepřiřazeno | – |
| deset | Přepínač nastavení levého předního sedadla | 30 (až VIN A289564, X754619)
35 (z VIN A289565, X754620) |
| jedenáct | Spínač nastavení pravého předního sedadla | 30 (až VIN A289564, X754619)
35 (z VIN A289565, X754620) |
| 13 | Demontujte stávající palivové čerpadlo se snímačem hladiny paliva (benzín) | dvacet |
| 17 | Vyhřívané zadní okno | 25 |
| devatenáct | Pompe HCS [SRA] | třicet |
| dvacet | Z VIN A289565, X754620: Pravý hlavní paprsek | 7.5 |
| 21 | Z VIN A289565, X754620: Levý dálkový / dálkový světlomet | 7.5 |
| 24 | Od VIN A289565, X754620: Motory navíječů zadního okna a napájení pro řídicí jednotku dolního ovládacího panelu | 25 |
| 25 | Od VIN A289565, X754620: Motory navíječe předního okna a napájení pro řídicí jednotku dolního ovládacího panelu | 25 |
| Relé | ||
| K1 | Relé ovládání pohodlného sedadla | |
| K2 | Relé palivového čerpadla (benzín) | |
| K4 | Relé odmrazovače zadního skla | |
| K5 | Relé čerpadla HCS [SRA] | |
| K6 | Pomocné relé dálkových světel (od VIN A289565, X754620) | |
| K8 | Spínač spodního ovládacího panelu / kontaktního můstku (od VIN A289565, X754620) | |
| K9 | Relé pro termín napájení. 15 |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (levá strana), pod krytem.
Schéma pojistkové skříňky (do 08/31/01)
vertisements ad
Přidělení pojistek a relé v motorovém prostoru (do 08.31.01)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| jeden | Interní zásuvka (X58 / 1) | patnáct |
| 2 | Sdružený přístroj (A1): • Přední levé výstražné světlo (A1e1) Levé přední světlo (E1): • Levý indikátor (E1e5) Levé zadní světlo (E3): • Levý indikátor (E3e1) Levý pomocný indikátor (E22 / 1) Vnitřní objímka konektoru, obvod L (Z53 / 4) • Konektor spojky přívěsu (X52) |
7.5 |
| 3 | Přední pravá světelná jednotka (E2): • Pravé dálkové světlo (E2e1) | patnáct |
| 4 | Napájení pro obvod posuvné / sklopné střechy (SHD) 30: • Motor pro posuvnou / sklopnou střechu (SHD) (M12) |
třicet |
| Pět | Jednotka levého předního světla (E1): • Levý dálkový světlomet (E1e1) Sběrač prachu z přístroje (A1): • Výstražné světlo dálkových světel (A1e3) |
7.5 |
| 6 | Motor stěračů zadních dveří (M6 / 4) | 7.5 |
| 7 | Kombinovaný spínač (S4): • Spínač výstražných světel (S6 / 1s1) • Spínač systému ostřikování čelního skla (S4s4) • Spínač stěračů (S4s5) Motor stěračů (M6 / 1) Relé k17: Relé intervalu předních stěračů |
patnáct |
| osm | Řídicí jednotka přenosové skříně (N78) | 25 |
| devět | Sběrač prachu na přístroji (A1) Osvětlení SPZ: • Osvětlení registrační značky zadních levých dveří (Е19 / 3V Osvětlení SPZ pravých zadních dveří (E19 / 4) • Osvětlení registrační značky , sada náhradního kola držáku vlevo (E19 / 5) / SPZ držák rezervního kola světla pravý (E19 / 6) Objímka konektoru kokpitu, drcuit 58d (Z50 / 1): • Levý spínač okenního větrání (S21 / 13y Pravý spínač větracího okna (S21 / 14) (diody vyzařující světlo) • Levý přední spínač SIH (S51 / 1У přední pravý spínač SIH (S51 / 2) (světelné diody) • Přepínač topení / AC (S98) (světelné diody) • Kombinace 2cestných spínačů (S97 / 6) (diody vyzařující světlo) • Vypínač ESP OFF (S76 / 6) (diody vyzařující světlo) • Sklopný spínač vnějších zpětných zrcátek (S50 / 1) (dioda emitující světlo) • Elektricky nastavitelný hlavní světlomet dosah (SI / 1) (dioda vyzařující světlo) • Spínač stěračů / ostřikovačů zadního okna (S78) (dioda vyzařující světlo) • Spínač střešního okna / posuvné střechy (S13 / 2) (dioda vyzařující světlo) • Spínač couvání ( S16 / 2) • Osvětlení (R3e1) • Skupina spínačů středové konzoly (S21) |
7.5 |
| deset | Rádio (A2) Pouzdro konektoru pro klenutou střechu 15R (Z54 / 1): • Levá sluneční clona s osvětleným zrcátkem (Е14 / 1) • Pravá sluneční clona s osvětleným zrcátkem (E14 / 2) • Řídicí jednotka palubního počítače (N41) • Automatické stmívání Vnitřní zrcátko (H7) Přední zapalovač cigaret (s popelníkovým světlem) R3 • Topné těleso (R3r1) Osvětlení schránky v palubní desce (E13 / 1) Přístrojová deska (A1): • Airbag kontrolky a kontrolky (A1e15) |
deset |
| jedenáct | Snímač hmotnostního průtoku horkého filmu (B2 / 5) Snímač polohy vačkového hřídele (L5 / 1) Vstřikovače paliva (Y62) V případě M111: • Řídicí modul HFM (N3 / 4) |
deset |
| 12 | Vnitřní pouzdro konektoru 58L obvod (Z53 / 6): • Konektor závěsu (X52) • Levé zadní světlo (E3): • Levé zadní světlo a boční světlo (E3e2) Levé přední světlo (E1): • Poziční světlo a levé boční světlo (E1e3 ) • Levé boční světlo (E1e6) |
7.5 |
| 13 | Objímka střešního konektoru, obvod 30 (Z54 / 2): • Přední osvětlení interiéru (se zpožděním vypnutí a předním světlem na čtení) (E15 / 2) • Zadní osvětlení interiéru (E15 / 3) • Levé zadní osvětlení interiéru (E15 / 8 ) • Světlo vzadu vpravo (E15 / 9) • Počítač palubního počítače (N41) Přístrojová deska (A1): • Výstražná kontrolka bezpečnostního pásu (A1E9) Snímač úhlu řízení (N49) Datový konektor (X11 / 4) |
deset |
| čtrnáct | U nafty: Časovací zařízení vstřikování, recirkulační ventil výfukových plynů | deset |
| patnáct | Vnitřní objímka konektoru, obvod 54 (Z52 / 6): Levé zadní světlo (E3): • Levé brzdové světlo (E3e4) Pravé zadní světlo (E4): • Pravé brzdové světlo (E4e4) • Horní brzdové světlo (E21) • Vysoká střední brzdové světlo, nosič rezervního kola (E35) • Konektor spojky přívěsu (X52) |
deset |
| šestnáct | Diagnostický konektor (X11 / 4) Spínač zpětných světel (S16 / 2) Plášť konektoru kokpitu obvodu 15 (Z50 / 2): • Počítač klimatizace (N19) • Stykač topení / klimatizace (S98): • Stykač dmychadla (S98s1) • Termostat (S98p1) • Spínač recirkulace vzduchu Výstražná kontrolka (S98h1) • Osvětlení (S98e1) • Osvětlení spínače (S98e2) • Spínač recirkulace vzduchu (S98s2) • Kontrolka aktivace klimatizace (S98h2) • Spínač osvětlení (S98e2) • Zapnutá klimatizace spínač (S98s3) • Motor pohonu klapky s recirkulací (M39) • Počítač klimatizace (N19) |
patnáct |
| 17 | Připojovací skříň nákladového prostoru (X58 / 4) | patnáct |
| 18 | Konektor spojky přívěsu (X52) | 25 |
| devatenáct | M111: Řídicí modul HFM (N3 / 4) Nastavitelný solenoid časování vačkového hřídele (Y49) Uzavírací ventil filtru s aktivním uhlím (Y58) M112 / 113: Koncovka 87 M2e objímka konektoru (Z7 / 36) • Zpětný ventil sběrného sacího potrubí (Y22 / 5 ) • Přepínací ventil EGR (Y27) • Podtlakový ventil vzduchového čerpadla (Y32) • Senzor kyslíku vlevo, před katalyzátorem. (G3 / 3) • Senzor kyslíku vpravo, před katalyzátorem. (G3 / 4) Regulační ventil proplachu (AKF) (Y58 / 1) Senzor kyslíku vlevo, za katalyzátorem. (G3 / 5) O2-pravý kyslíkový senzor, za katalyzátorem. (G3 / 6) M113: Uzavírací ventil válce 1Y80 Uzavírací ventil válce 1Y80 |
patnáct |
| dvacet | Elektricky nastavitelné a vyhřívané levé vnější zrcátko (M21 / 1), Elektricky nastavitelné a vyhřívané pravé vnější zrcátko (M21 / 2) Vyhřívané zrcátko | patnáct |
| 21 | Se zvukovým systémem: Zesilovač zvuku (A2 / 13) Rádio (A2) |
25 |
| 22 | Vnitřní objímka konektoru, obvod 15 (Z51 / 5) • Řídicí modul ETC [EGS] (N15 / 3) • Přepínač rozpoznávání dosahu převodovky (S16 / 10) • Blokovací elektromagnet, nouzová / parkovací západka (Y66 / 1) • Ovládání přenosové skříně (N78) • Řídicí jednotka trakčního systému (N47) S ESP: • Čidlo úhlu řízení (N49) Přístrojová deska (A1) (F1k3) Relé palivového čerpadla Tlačítko Tlačítko regulátoru rychlosti (S40) S M111: počítač HFM -SFI (N3 / 4) S M112 / 113: Elektronický počítač motoru (N3 / 10) |
|
| 23 | Náhradní | |
| 24 | Vnitřní pouzdro konektoru, obvod 58R (Z52 / 4): • Konektor závěsu (X52) Jednotka pravého předního světla (E2): • Pravé obrysové a parkovací světlo (E2e3) Pravé zadní světlo (E4): • Zadní světlo a pravé parkovací světlo ( E4e2) Obrysové světlo vpravo (E2e6) |
7.5 |
| 25 | Jednotka pravého předního světla (E2): • Pravý indikátor (E2e5) Pravý zadní světlo (E4) • Pravý indikátor (E4e1) Pravý pomocný indikátor (E22 / 2) Počítač trakčního systému (N47) Vnitřní pouzdro konektoru, obvod R (Z53 / 5 ): • Konektor spojky přívěsu (X52) Přístrojová deska (A1): • Kontrolka pravého směrového světla (A1e2) |
7.5 |
| 26 | Pouzdro konektoru, pojistkový obvod 15 (Z3 / 29): • zapalovací cívky M111 (T1) • zapalovací cívky M112 (T1) • zapalovací cívky M113 (T1) |
patnáct |
| 27 | Kalkulačka trakčního systému (N47) | 40 |
| 28 | Vnitřní spojovací objímka vyhřívaných sedadel (Z53 / 8): Nabídka vyhřívaných sedadel vlevo / vpravo: • reléový stupeň vyhřívaných sedadel 1 (K59) • reléový stupeň vyhřívaných sedadel 2 (K59 / 1) • vyhřívaný polštář levého předního sedadla (R13 / 1) / Vyhřívaný polštář na pravém předním sedadle (R13 / 3) • Vyhřívaný polštář na levém zadním sedadle (R13 / 2) Vyhřívaný polštář na pravém předním sedadle (R13 / 4) |
dvacet |
| 29 | Skupina spínačů středové konzoly (S21): • Spínač pravého předního okna (S21s2) • Motor pravého předního okna (M10 / 4) • Spínač levého zadního okna (S21s3) Kombinace spínačů, elektricky ovládaná okna, středová konzola vzadu (S21 / 15): • Spínač levého zadního okna (S21 / 15s1) • Elektrický motor okna: zadní levý (M10 / 5) Relé 16: Přední pravé elektrické ovládání okna (F1k16) |
třicet |
| třicet | Skupina spínačů středové konzoly (S21): • Spínač levého předního okna (S21s1) • Spínač pravého zadního okna (S21s4) Kombinace spínačů, elektricky ovládaná okna, zadní středová konzola (S21 / 15): • Spínač pravého předního okna (S21 / 15s2) Relé 18: Elektricky ovládaná okna vpředu vlevo (F1k18) |
třicet |
| 31 | Skupina spínačů středové konzoly (S21): • Spínač, elektrické nastavení vnějších zpětných zrcátek (S50) Pouzdro konektoru kokpitu, větrací okno (Z50 / 13): Zadní větrací okno: • Okenní spínač levé větrání (S21 / 13) • Spínač pro pravé větrání okno (S21 / 14) Spínač pro posuvnou / sklopnou střechu (S13 / 2) |
patnáct |
| 32 | Spínač nastavení pravého předního sedadla (S23) Motorová jednotka nastavení pravého předního sedadla (M26) • Motor vpředu / vzadu (M26 / m1) • Motor vzadu / nahoru (M26 / m2) • Motor vpředu nahoru / dolů (M26 / m3) • Přední / zadní motor opěradla (M26 / m5) |
třicet |
| 33 | Spínač nastavení levého předního sedadla (S22) Motorová jednotka nastavení sedadla: přední levá (M25) |
třicet |
| 34 | Jednotka levého předního světla (E1): Levá potkávací světla (E1e2) (S1 / 1 Elektrický volič nastavení sklonu světlometů) Motory nastavení sklonu levého světlometu (E1m1), motory pro nastavení sklonu pravého světlometu (E1m2) |
7.5 |
| 35 | Přední pravá světelná jednotka (E2): Pravá potkávací světla (E2e2) | 7.5 |
| 36 | Vyhřívání zadního okna | 25 |
| 37 | Zvuková výstražná zařízení: • Dvoubarevný signalizační systém (H1) • Dvoubarevný signalizační systém, houkačka 2 (H1 / 1) |
dvacet |
| 38 | Palivové čerpadlo se snímačem palivoměru (M3 / 3) | dvacet |
| 39 | Náhradní | |
| 40 | Vakuová pumpa (M 612,963) | 25 |
| 41 | Relé oběhového čerpadla (F1k19) Pravá objímka konektoru motorového prostoru, čerpadlo (Z57 / 2): • Cirkulační čerpadlo chladicí kapaliny (M13) • Motor ventilátoru skříně modulu (M2 / 2) S naftou: Posilovač uzdravení Pomocné topení |
25 |
| 42 | Centrální zamykání: • Motor centrálního zamykání předních levých dveří (M14 / 6) • Motor centrálního zamykání předních dveří (M14 / 5) Pouzdro konektoru, vnitřní centrální zamykání (Z53 / 1): • Zadní dveře motoru centrálního zamykání (M14 / 7) • Motor CL [ZV] pro levé zadní dveře (M14 / 8) • Motor CL [ZV] pro pravé zadní dveře (M14 / 9) • Klapka plnicího hrdla motoru CL [ZV] (M14 / 10) |
dvacet |
| 43 | Relé ventilátoru topení (F1 k21) Motor ventilátoru (M2) |
třicet |
| 44 | Relé ventilátoru motoru fáze 1 (Flk26) Relé ventilátoru motoru fáze 1 (F1k26) Pouzdro konektoru levého motorového prostoru, ventilátor (Z56 / 2) • Přídavný levý ventilátor (M4m1) • Další pravý ventilátor (M4m2) |
třicet |
| 45 | Elektrické vzduchové čerpadlo (M33) | 40 |
| 46 | Pouzdro konektoru kokpitu, zadní mlhové světlo (Z50 / 10): • Kombinace dvoucestných spínačů (S96 / 7) (dioda zadního mlhového světla) Levé zadní světlo (E3), pravé zadní světlo (E4) • Levé zadní mlhové světlo ( E3e5), zadní mlhové světlo pravé (E4e5) konektor spojky přívěsu (X52) |
7.5 |
| 47 | Levý přední světlomet (E1): • Levé mlhové světlo (E1e4) • Přídavné levé dálkové světlo (E1e7), pravé přídavné dálkové světlo (E2e7) Přední světlomet pravý (E2) ) |
patnáct |
| Relé | ||
| K1 | Relé vyhřívání zadního okna | |
| K2 | Reléový modul ventilátoru (K39) | |
| K3 | Relé elektrického palivového čerpadla (kromě motoru 612.963) | |
| K4 | Relé směrových světel vlevo | |
| K5 | Relé obvodu 58, osvětlení SPZ / sdruženého panelu přístrojů | |
| K6 | Elektronický stabilizační program (ESP) / relé potlačení brzdového světla | |
| K7 | Relé směrových světel vpravo | |
| K8 | Relé startéru (elektromagnetický spínač, svorka 50) | |
| K9 | Relé obvodu 58R (svislá kontrolka) | |
| K10 | Náhradní | |
| K11 | Reléový obvod 15 zpožděn (pouze motor 612,963) | |
| K12 | Reléový obvod 15 | |
| K13 | Obvodové relé 58L (levé obrysové světlo) | |
| K14 | Komfortní relé | |
| K15 | Relé centrálního zamykání, odemykání zadních dveří | |
| K16 | Elektrické ovládání oken vpředu vpravo | |
| K17 | Relé předních stěračů, přerušované | |
| K18 | Elektrické ovládání oken vpředu vlevo | |
| K19 | Relé oběhového čerpadla topení a pojistková skříňka a reléová skříň ventilátoru | |
| K20 | Relé centrálního zamykání: Zamykání všech dveří | |
| K21 | Relé ventilátoru topení | |
| K22 | Relé potkávacích světel a kontaktní část | |
| K23 | Relé centrálního zamykání: Odemykání dveří předního spolujezdce, zadních dveří a klapky palivové nádrže | |
| K24 | Relé centrálního zamykání: Odemykání dveří řidiče | |
| K25 | Relé hydraulické jednotky ETS / ESP | |
| K26 | Relé ventilátoru motoru, stupeň 1, s klimatizací | |
| K27 | Náhradní | |
| K28 | Relé čerpadla sekundárního vstřikování vzduchu | |
| K29 | Relé zadních mlhových světel |
Schéma pojistkové skříňky (k 09/01/01)
vertisements ad
Přiřazení pojistek a relé v motorovém prostoru (od 09.01.01)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| jeden | Nepřiřazeno | – |
| 2 | Sdružený přístroj (A1): • Levá kontrolka (A1e1) Levá přední světelná jednotka (E1): • Levá kontrolka (E1e5) Levá zadní světla (E3): • Levá kontrolka (E3e1) Levá pomocná kontrolka (E22 / 1) Vnitřní konektor objímka, obvod L (Z53 / 4) • Konektor spojky přívěsu (X52) |
7.5 |
| 3 | Nepřiřazeno | – |
| 4 | Napájení pro obvod posuvné / sklopné střechy (SHD) 30: • Motor pro posuvnou / sklopnou střechu (SHD) (M12) |
dvacet |
| Pět | Nepřiřazeno | |
| 6 | Vyhřívání sedadel | dvacet |
| 7 | Kombinovaný spínač (S4): • Spínač výstražných světel (S6 / 1s1) • Spínač ostřikovače čelního skla (S4s4) • Spínač stěračů (S4s5) Motor stěračů (M6 / 1) Ostřikovač kapalinového čerpadla (M5 / 1) Relé k17: Interval předního stěrače relé |
třicet |
| osm | Kalkulačka přenosových případů (N78) / Kalkulačka telefonního hovoru (A35 / 8) | 25 |
| devět | Přístrojová deska (A1) Osvětlení registrační značky : • Osvětlení registrační značky zadních levých dveří (Е19 / 3), osvětlení registrační značky pravých zadních dveří (E19 / 4), • Osvětlení registrační značky zadních pravých dveří (E19 / 4) držák rezervního kola (E19 / 5), osvětlení registrační značky, pravý držák rezervního kola (E19 / 6) Pouzdro konektoru kokpitu, obvod 58d (Z50 / 1): • levé větrací okno (S21 / 13), spínač pravého větracího okna (S21 / 14) (osvětlení diodami) • Přední levý spínač SIH (S51 / 1), přední pravý spínač SIH (S51 / 2) (diody elektroluminiscenční) • Kombinace2cestné přepínače (S97 / 6) (světelné diody) • Vypínač ESP OFF (S76 / 6) (diody vyzařující světlo) • Sklopný spínač vnějších zpětných zrcátek (S50 / 1) (dioda vyzařující světlo) • Volič nastavení dosahu světlometů (S1 / 1) (dioda vyzařující světlo) • Spínač světel zadní okno stírání / mytí (S78) (dioda vyzařující světlo) • Spínač střešního okna (S13 / 2) (dioda vyzařující světlo ) • Spínač couvání (S16 / 2) • Osvětlení (R3e1) • Skupina spínačů středové konzoly (S21) |
7.5 |
| deset | Radio (A2) pouzdro Roof konektor, obvod 15R (Z54 / 1) • Levá sluneční clona s osvětleným zrcátkem (E14 / 1) • Pravý sluneční clona s osvětleným zrcátkem (E14 / 2) • Automatické stmívání vnitřního zpětného zrcátka (H7) doutník před zapalovač s osvětlením popelníku (R3) • Topné těleso (R3r1) Osvětlení v palubní desce (E13 / 1) Přístrojová deska (A1): • Kontrolka airbagu a kontrolka (A1e15) |
deset |
| jedenáct | Snímač hmotnostního průtoku horkého filmu (B2 / 5) Snímač polohy vačkového hřídele (L5) Vstřikovače paliva (Y62) V případě M111: • Řídicí modul HFM (N3 / 4) |
patnáct |
| 12 | Vnitřní objímka konektoru, obvod 58L (Z53 / 6) • Konektor spojky přívěsu (X52) • Levé zadní světlo (E3): • Levé zadní světlo a obrysové světlo (E3e2) Přední levé světlo (E1): • Levá poloha a parkovací světlo (E1e3) • Levé obrysové světlo (E1e6) |
7.5 |
| 13 | Objímka konektoru střechy, obvod 30 (Z54 / 2) • Přední osvětlení interiéru (se zpožděním vypnutí a předním světlem na čtení) (E15 / 2) • Zadní osvětlení interiéru (E15 / 3) • Levé zadní osvětlení interiéru (E15 / 8) • Zadní stropní světlo pravé (E15 / 9) • Přední levé stropní světlo (E17 / 16) • Přední pravé stropní světlo (E17 / 15) • Počítač palubního počítače (TRIP) (N41) Sběrač prachu (A1): Úhel senzorové řízení (N49) konektor Datalink (X11 / 4) |
deset |
| čtrnáct | ECU motoru (nafta) Časovací zařízení vstřikování Ventil recirkulace výfukových plynů |
25 |
| patnáct | Vnitřní objímka konektoru, drcuit 54 (Z52 / 6) Levé zadní světlo (E3) • Levé brzdové světlo (E3e4) Pravé zadní světlo (E4): • Pravé brzdové světlo (E4e4) • Centrální horní brzdové světlo (E21) • Vysoký střed – Namontovaná brzdová světla, držák rezervního kola (E35) • Spínač brzdových světel |
deset |
| šestnáct | Diagnostický konektor (X11 / 4) Spínač zpětného světla (S16 / 2) Okruh 15 konektoru v kokpitu (Z50 / 2) • Počítač klimatizace (N19) • Stykač topení / klimatizace (S98) • Stykač ventilátoru (S98s1) • Termostat ( S98p1) • Osvětlení (S98el) • Osvětlení (S98e2) • Spínač recirkulace vzduchu (S98s2) • Spínač aktivace klimatizace (S98s3) • Motor pohonu klapky recirkulovaného vzduchu (M39) Přístrojový panel (A1) |
patnáct |
| 17 | Připojovací skříň nákladového prostoru (X58 / 4) | dvacet |
| 18 | Konektor spojky přívěsu (X52) | 25 |
| devatenáct | M111: Řídicí modul HFM (N3 / 4) Solenoid časování vačkového hřídele (Y49) Uzavírací ventil filtru s aktivním uhlím (Y58) M112 / 113: Koncovka 87 M2e konektorová objímka (Z7 / 36) • Spínací ventil EGR (Y27) • Ventil vakuum vzduchového čerpadla (Y32) • Senzor kyslíku vlevo, před katalyzátorem. (G3 / 3) • Senzor kyslíku vpravo od O2, před katalyzátorem. (G3 / 4) Odvzdušňovací regulační ventil (Y58 / 1) Levý kyslíkový senzor O2, za katalyzátorem. (G3 / 5) O2-pravý kyslíkový senzor, za katalyzátorem. (G3 / 6) |
patnáct |
| dvacet | Nepřiřazeno | – |
| 21 | Rádio (A2) Mobilní telefon Systém hlasového ovládání (VCS) |
patnáct |
| 22 | Vnitřní objímka konektoru, obvod 15 (Z51 / 5) • Řídicí modul ETC [EGS] (N15 / 3) • Přepínač rozpoznávání dosahu převodovky (S16 / 10) • Blokovací elektromagnet, nouzová / parkovací západka (Y66 / 1) • Ovládání přenosové skříně (N78) • Řídicí jednotka trakčního systému (N47) S ESP: • Senzor úhlu řízení (N49) Přístrojová deska (A1) Tlačítko tempomatu (S40) S M111: počítač HFM-SFI (N3 / 4) S M112 / 113: elektronický počítač motoru (N3 / 10) Sací počítač (N65 / 2) u modelů 163.174 / 175 Dešťový senzor (B38) |
patnáct |
| 23 | Řídicí modul nastavení sklonu světlometů (N71) | patnáct |
| 24 | Vnitřní objímka konektoru, obvod 58R (Z52 / 4) • Konektor spojky (X52) Jednotka pravého předního světlometu (E2) • Pravé obrysové a parkovací světlo (E2e3) Pravé zadní světlo (E4) • Pravé zadní světlo a parkovací světlo (E4e2) Pravé snímek – poziční světlo (E2e6) |
7.5 |
| 25 | Jednotka pravého předního světlometu (E2) • Pravý indikátor (E2e5) Pravý zadní světlo (E4) • Pravý indikátor (E4e1) Pravý pomocný indikátor (E22 / 2) Počítač trakčního systému (N47) Vnitřní plášť konektoru, obvod R (Z53 / 5) : • Konektor spojky přívěsu (X52) Sběrač prachu (A1) • Směrové světlo vpravo Kontrolka (A1e2) |
7.5 |
| 26 | Svorka objímky 15 konektoru, pojistka (Z3 / 29) • Zapalovací lepidla M111 (T1) • Zapalovací lepidla M112 (T1) • Zapalovací cívka M113 (T1) |
patnáct |
| 27 | Kalkulačka trakčního systému (N47) | 40 |
| 28 | Nepřiřazeno | – |
| 29 | Nepřiřazeno | |
| třicet | Nepřiřazeno | |
| 31 | Skupina spínačů středové konzoly (S21) Pouzdro konektoru kokpitu, větrací okénko (Z50 / 13) • Levý spínač okenního větrání (S21 / 13) • Spínač pravého větracího okna (S21 / 14) Spínač střešního okna (S13 / 2) Zrcátka |
patnáct |
| 32 | Nepřiřazeno | – |
| 33 | Nepřiřazeno | – |
| 34 | Nepřiřazeno | – |
| 35 | Nepřiřazeno | – |
| 36 | Vyhřívané zpětné zrcátko | deset |
| 37 | Dvoubarevný signalizační systém (HI) | dvacet |
| 38 | Palivové čerpadlo se snímačem hladiny paliva (M3 / 3) pouze u modelu 163.128 | patnáct |
| 39 | Nepřiřazeno | – |
| 40 | Audio systém | 25 |
| 41 | Nepřiřazeno | – |
| 42 | Centrální zamykání: • Motor centrálního zamykání předních levých dveří (M14 / 6) • Motor centrálního zamykání předních dveří (M14 / 5) Vnitřní objímka konektoru centrálního zamykání, motor 1 (Z53 / 1) • Motor centrálního zamykání zadní dveře (M14) / 7) • Motor levých zadních dveří CL [ZV] (M14 / 8) • Motor CL [ZV] pravých zadních dveří (M14 / 9) • Klapka palivové nádrže Motor CL [ZV] (M14 / 10) |
dvacet |
| 43 | Motor dmychadla (M2), zadní | dvacet |
| 44 | Čerpadlo kapaliny do ostřikovačů zadních dveří (M5 / 3) | patnáct |
| 44 | Typ 163.154 / 157 Relé ventilátoru motoru 1. stupně (F1k26) Relé ventilátoru motoru 1. stupně (F1k26) Pouzdro konektoru levého motorového prostoru, ventilátor (Z56 / 2) • Přídavný levý ventilátor (M4m1) • Doplňkový pravý ventilátor (M4m2) |
40 |
| 45 | Elektrické vzduchové čerpadlo (M33) | 40 |
| 46 | Pouzdro konektoru kokpitu, zadní mlhové světlo (Z50 / 10) • Levé zadní mlhové světlo (E3e5), pravé zadní mlhové světlo (E4e5) Konektor spojky přívěsu (X52) |
7.5 |
| 47 | Přídavná zásuvka konektoru světlometu v pravém motorovém prostoru (Z56 / 4) Sestava levého předního světlometu (E1) • Levé mlhové světlo (E1e4) • Přídavné levé dálkové světlo (E1e7), Přídavné pravé dálkové světlo (E2e7) Sestava pravého předního světlometu (E2 ) • Pravé mlhové světlo (E2e4) |
patnáct |
| 48 | Klakson (H3) | dvacet |
| Relé | ||
| K1 | Relé pro vyhřívaná zrcátka | |
| K2 | Reléový modul ventilátoru (K39) | |
| K3 | Relé elektrického palivového čerpadla (kromě motoru 612.963) | |
| K4 | Relé směrových světel vlevo | |
| K5 | Relé obvodu 58, osvětlení SPZ / sdruženého panelu přístrojů | |
| K6 | Relé brzdových světel | |
| K7 | Relé směrových světel vpravo | |
| K8 | Relé startéru (elektromagnetický spínač, svorka 50) | |
| K9 | Relé obvodu 58R (svislá kontrolka) | |
| K10 | Náhradní | |
| K11 | Zpožděné relé obvodu 15 (pouze motory 612,963 a 628,963) | |
| K12 | Reléový obvod 15 | |
| K13 | Obvodové relé 58L (levé obrysové světlo) | |
| K14 | Komfortní relé (okna / střecha / zrcátka) | |
| K15 | Relé centrálního zamykání, odemykání zadních dveří | |
| K16 | Náhradní | |
| K17 | Relé předních stěračů, přerušované | |
| K18 | Náhradní | |
| K19 | Náhradní | |
| K20 | Relé centrálního zamykání: Zamykání všech dveří | |
| K21 | Náhradní | |
| K22 | Náhradní | |
| K23 | Relé centrálního zamykání: odemykání dveří spolujezdce, zadních dveří | |
| K24 | Relé centrálního zamykání: Odemykání dveří řidiče a klapky palivové nádrže | |
| K25 | Náhradní | |
| K26 | Relé ventilátoru motoru, stupeň 1, s klimatizací | |
| K27 | Relé čerpadla ostřikovače zadních dveří | |
| K28 | Relé čerpadla sekundárního vstřikování vzduchu | |
| K29 | Relé zadních mlhových světel |
