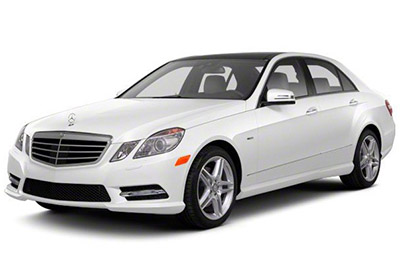

V tomto článku uvažujeme o čtvrté generaci Mercedes-Benz třídy E (W212), vyráběné v letech 2009 až 2016. Zde najdete schémata pojistkových skříní Mercedes-Benz E200, E220, E250, E300, E350, E400 , E500, E63 2010, 2011, 2012, 2013, 2014, 2015 a 2016 , získejte informace o umístění pojistkových panelů uvnitř automobilu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Mercedes-Benz třídy E 2010-2016
Pojistky zapalovače cigaret (zásuvky) Mercedes-Benz třídy E jsou pojistky č. 71 (přední vnitřní zásuvka, přední zapalovač cigaret), č. 72 (zásuvka nabíjecí oblasti) v pojistkové skříňce zavazadlového prostoru a pojistka č. 9 (konektor rukavice v motorovém prostoru) v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka zavazadlového prostoru
Umístění pojistkové skříňky
Je umístěn na pravé straně zavazadlového prostoru, za víkem.
Schéma pojistkové skříňky
vertisements ad
Přidělení pojistek a relé v zavazadlovém prostoru
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| 37 | Solenoid opěrky hlavy sedadla NECK-PRO Přední sedadlo spolujezdce Elektromagnet opěrky hlavy NECK-PRO | 7.5 |
| 38 | Platí pro model 212.2: Motor stěračů zadních dveří | patnáct |
| 39 | do 31.05.2010: Řídicí jednotka pro levé zadní dveře Platí pro vozidla s řízením vpravo od 01.06.2010: Řídicí jednotka pro přední levé dveře |
třicet |
| 40 | Náhradní | – |
| 41 | do 31.05.2010: Řídicí jednotka pravých zadních dveří Platí pro vozidla s levostranným řízením od 01.06.2010: Řídicí jednotka pravých předních dveří |
třicet |
| 42 | Relé palivového čerpadla Platí pro motor 156, 271, 272, 273, 274, 276, 278, 642, 651: řídicí jednotka palivového okruhu |
25 |
| 43 | Komunikační modul pro telematické služby | 7.5 |
| 44 | Přední sedadlo spolujezdce částečně elektrické nastavení sedadla | třicet |
| 45 | Částečně elektricky nastavitelný spínač sedadla řidiče | třicet |
| 46 | Anténní zesilovač FM 1, AM, CL [ZV] a KEYLESS-GO Anténní zesilovač zadního okna 1 DAB pásmo III anténa Poplachová siréna Ovládání vnitřní ochrany a ochrany proti tažení Platí od 01.06.2011 na motoru 157, 276, 278: relé oběhového čerpadla chladicí kapaliny |
7.5 |
| 47 | Náhradní | – |
| 48 | Náhradní | – |
| 49 | Vyhřívání zadního okna | 40 |
| padesáti | Přední pravý reverzibilní navíječ nouzového napětí | padesáti |
| 51 | Přední levý reverzibilní navíječ nouzového napětí | padesáti |
| 52 | Náhradní | – |
| 53 | Kalkulačka rozpoznávání přívěsu | třicet |
| 54 | Kalkulačka rozpoznávání přívěsu | patnáct |
| 55 | Náhradní | – |
| 56 | Zásuvka přívěsu | patnáct |
| 57 | Kalkulačka rozpoznávání přívěsu | dvacet |
| 57 | Přední levý osvětlený měnič napětí lišty lišty Přední pravý osvětlený měnič napětí lišty lišty |
7.5 |
| 58 | Kalkulačka rozpoznávání přívěsu | 25 |
| 59 | Přední levý nárazník Čidlo DISTRONIC (DTR) Pravý přední nárazník Čidlo DISTRONIC (DTR) |
7.5 |
| 60 | Pneumatické čerpadlo se sedadlem Multicontour | 7.5 |
| 60 | Pneumatické čerpadlo dynamického víceobrysového sedadla | třicet |
| 61 | Řídicí jednotka víka zavazadlového prostoru Řídicí jednotka zadních výklopných dveří |
40 |
| 62 | Řídicí jednotka sedadla řidiče | 25 |
| 63 | Řídicí jednotka vyhřívání zadních sedadel | 25 |
| 64 | Řídicí jednotka sedadla spolujezdce | 25 |
| 65 | do 28.2.2013: Řídicí jednotka vyhřívání volantu | 7.5 |
| 65 | od 01.03.2013: Řídicí jednotka modulu trubkového sloupku řízení | deset |
| 66 | Motor zadního dmychadla | 7.5 |
| 67 | Řídicí jednotka zesilovače zvukového systému | 40 |
| 68 | Řídicí jednotka AIRmatic Elektronická řídicí jednotka úrovně zadní nápravy |
patnáct |
| 69 | Zesilovač zadních basových reproduktorů | 25 |
| 70 | Kalkulačka monitorování tlaku v pneumatikách | Pět |
| 71 | Vnitřní zásuvka vozidla, přední Přední zapalovač cigaret s osvětlením popelníku |
patnáct |
| 72 | Příjem nákladového prostoru | patnáct |
| 73 | Diagnostický konektor Rádiový přijímač přídavného topení Platí s převodovkou 722.930 / 931: Řídicí jednotka režimu přenosu |
Pět |
| 74 | Řídicí jednotka KEYLESS-GO Platná od 01.03.2013: Přední pravá světelná jednotka Platná od 01.03.2013: Přední levá světelná jednotka Platná od 01.12.2011: Řídicí jednotka měniče DC / AC |
patnáct |
| 75 | Přídavný ohřívač Platí od 01.03.2013 (s dynamickými LED světlomety: Přední levé světlomety Přední pravé světelné jednotky |
dvacet |
| 75 | Platí pro motor 156: Relé motoru ventilátoru chladiče oleje | 25 |
| 76 | Zadní držák nápojů Zadní zásuvka středové konzoly Zadní elektrické připojení USB |
patnáct |
| 77 | Zadní držák nápojů Platí do 28.2.2013: Řídicí jednotka Weight Sensing System (WSS) Platí pro vozidla v Číně a Jižní Koreji: Navigační procesor |
7.5 |
| 78 | Řídicí jednotka multimediálního rozhraní Jednotka multimediálního připojení |
7.5 |
| 79 | Platné do 31.05.2010: Kalkulačka radarových senzorů Platná od 01.06.2010: Kalkulačka video a radarového senzorového systému Platná od 01.03.2013: Kalkulačka brány podvozku |
Pět |
| 80 | Řídicí jednotka parkovacího systému | Pět |
| 81 | Systém mobilního telefonu Zesilovač / kompenzátor antény Elektrický konektor Navigační procesor mobilního telefonu |
Pět |
| 82 | Regulátor větrání levého předního sedadla Regulátor ventilátoru pravého předního sedadla | deset |
| 83 | Obvod 15R objímka konektoru Řídicí jednotka systému nouzového volání Platí do 31.05.2010: Navigační procesor Japonská verze: Elektronická kalkulačka mýtného |
7.5 |
| 84 | Napájecí zdroj couvací kamery Řídicí jednotka digitálního vysílání zvuku Platné do 28.02.2013: Řídící jednotka couvací kamery Platné od 01.03.2013: Zpětná kamera Platné do 31.05.2010: Řídicí jednotka SDAR / tuner s vysokým rozlišením Platné od 01.06.2010: Satelitní digitální rádio Kalkulačka (SDAR) Platná od 01.03.2013: Kalkulačka kamery 360 ° |
Pět |
| 85 | Platné do 28.02.2015: TV tuner (analogový / digitální) Platný do 28.02.2015: Digitální TV tuner Platný od 01.03.2015: Tuner |
7.5 |
| 86 | DVD přehrávač Zadní levá obrazovka Zadní pravá obrazovka |
7.5 |
| 87 | Řídicí jednotka systému nouzového volání Multifunkční řídicí jednotka speciálního vozidla (SVMCU) Platná od 01.06.2011 s motorem 157, 274, 276, 278: relé oběhového čerpadla chladicí kapaliny Platná od 01.03.2015: Modulové komunikační telematické služby |
7.5 |
| 88 | Platí s převodovkou 722.9: Inteligentní servo modul pro DIRECT SELECT | patnáct |
| 89 | Řídicí jednotka rozpoznávání přívěsu Multifunkční řídicí jednotka pro speciální vozidla (SVMCU) Platí do 28. 2. 2013 s motorem 157: Řídicí jednotka palivového okruhu Platná od 3. 1. 2013 (se statickými světlomety LED): Jednotka pravého předního světla Blokovat levé přední světlo |
třicet |
| 90 | Relé oběhového čerpadla chladicí kapaliny Platí pro motor 642.8 s pojistkovou skříňkou BlueTEC: AdBlue® |
40 |
| 91 | Platí pro převodovku 722 s funkcí ECO start / stop: Přední počítač SAM s pojistkou a reléovým modulem | deset |
| 92 | Platí od 01.03.2013: Řídicí jednotka KEYLESS-GO Platná od 01.03.2013: Zadní spínací modul Platí do 30.11.2011: Řídicí jednotka měniče DC / AC |
patnáct |
| Relé | ||
| A | Reléový obvod 15 | |
| B | Relé obvodu 15R (1) | |
| C | Relé vyhřívání zadního okna | |
| D | Platí pro vznětový motor: Relé palivového čerpadla | |
| A | Relé stěračů zadních dveří | |
| F | Relé nastavení sedadla | |
| G | Relé obvodu 15R (2) |
vertisements ad
Pojistková skříňka palubní desky
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru na straně řidiče, pod kapotou.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| jeden | Platí pro levostranně řízené vozidlo: Řídicí jednotka elektronického stabilizačního programu Elektronická stabilizační program Prémiová hybridní řídicí jednotka: Řídicí jednotka regenerativního brzdového systému Platí pro vozidla s pravostranným řízením: Regulátor ventilátoru |
25 |
| 2 | do 31.05.2010: Řídicí jednotka dveří vpředu vlevo Platí pro vozidla s řízením vpravo od 01.06.2010: Řídicí jednotka dveří vlevo vzadu |
třicet |
| 3 | do 31.05.2010: Řídicí jednotka předních pravých dveří Platí pro vozidla s levostranným řízením od 01.06.2010: Řídicí jednotka pravých zadních dveří |
třicet |
| 4 | Platí pro motor 157: Řídicí jednotka palivového systému Platí pro motor 642, 651 do 31.05.2010: Čidlo kondenzace palivového filtru s topným tělesem |
dvacet |
| 4 | Platí pro motor 651 (s dodatečně namontovaným vyhřívaným palivovým filtrem) do 31.05.2010: Řídicí jednotka snímače kondenzace palivového filtru s topným tělesem | 7.5 |
| Pět | Sdružený přístroj Spínač vnějších světel Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem Platné od 01.03.2013: Řídicí jednotka elektronického stabilizačního programu Platná od 01.03.2013: Řídicí jednotka prémiového elektronického stabilizačního programu |
7.5 |
| 6 | Platí pro vznětový motor: počítač CDI Platí pro zážehový motor: počítač ME-SFI Platí pro motor 271.958, 274.920: počítač CNG |
deset |
| 7 | Vstup | dvacet |
| osm | Kalkulačka doplňkového zádržného systému | 7.5 |
| devět | Zásuvka v odkládací schránce | patnáct |
| deset | Motor stěračů Vyhřívání parkovací polohy |
třicet |
| jedenáct | Zobrazit audio / příkazový panel ovládání zvuku / příkazu Modul navigační zásuvka pro příkaz motoru ventilátoru navigačního modulu |
7.5 |
| 12 | Řídicí a řídicí jednotka ACC Řídicí jednotka horního ovládacího panelu Platí pro převodovky 722, 724, 725: tlačítko režimu automatické převodovky AIRMATIC: skupina tlačítek odpružení |
7.5 |
| 13 | Řídicí jednotka trubkového modulu sloupku řízení Kamera Multifunkční stereofonní kamera multifunkční |
7.5 |
| čtrnáct | Program elektronické stability Calculateur Program Electronic Stability Calculateur Premium |
7.5 |
| patnáct | Kalkulačka doplňkového zádržného systému | 7.5 |
| šestnáct | Hybrid: Elektrický chladicí kompresor Platí s převodovkou 722.930 / 931: ROZHRANÍ PŘÍMÉHO VÝBĚRU Platí pro převodovku 722 (kromě 722.930 / 931): Řídicí jednotka elektronického pákového voliče |
Pět |
| 17 | Řídicí jednotka stropního ovládacího panelu Panoramatický řídicí modul střešního okna |
třicet |
| 18 | Spínač externího osvětlení Hybrid: Řídicí jednotka výkonové elektroniky Platná do 28.2.2013: Skupina spínačů na přístrojové desce Horní řídicí jednotka přístrojové desky Platí pro převodovku 722 se zapnutým/vypnutým ECO: Relé pomocného čerpadla v převodovém oleji |
7.5 |
| devatenáct | Platí kromě převodovky 722.9: Elektronická řídicí jednotka zámku zapalování, Elektrická řídicí jednotka zámku řízení | dvacet |
| dvacet | Platí pro levostranně řízené vozidlo: elektronická řídicí jednotka stabilizačního programu, řídicí jednotka elektronického stabilizačního programu Premium Platná pro levostranně řízené vozidlo, hybridní: řídicí jednotka regenerativního brzdového systému |
40 |
| 21 | Detekce obsazení sedadla předního spolujezdce a ACSR Řídicí jednotka systému detekce hmotnosti (WSS) kromě Hybrid do 02/28/2013: Spínač brzdových světel Hybridní do 02/28/2013: Spínač hybridního brzdového světla Přepínání pomocí spínače Osvětlení schránky v palubní desce |
7.5 |
| 22 | Platí pro motor ventilátoru s 650, 800 W: Motor ventilátoru pro spalovací motor a klimatizaci s integrovaným ovládáním Platí pro motor 156: Elektrický konektor vnitřního svazku a kabelového svazku Obvod 87 M2e objímka konektoru Platí pro motor 157, 271, 272, 273 , 274, 276, 278: Elektrický konektor vnitřního svazku a svazku motoru Platí pro motor 271, 272,98, 274,9, 276 a motor 651 (kromě 4MATIC): Ovladač klapky chladiče Platí pro motor 642, 651: CDI ECU Elektrický konektor pro interiér postroj a svazek motoru |
patnáct |
| 23 | Platí pro vznětový motor: Zadní počítač SAM s pojistkovým a reléovým modulem Platí pro motor 271, 642, 651: objímka konektoru obvodu 87 M1e Platí pro motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Elektrický konektor vnitřního svazku a svazku motoru Platí pro motor 271: počítač ME-SFI |
dvacet |
| 24 | Platí pro motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Elektrický konektor vnitřního svazku a svazku motoru Platí pro vznětový motor: počítač CDI Platí pro zážehový motor: počítač ME-SFI Platí pro motor 271,958, 274,920: kalkulačka CNG |
patnáct |
| 25 | Platí pro motor 642, 651 s BlueTEC: Kalkulačka oxidů dusíku za filtrem pevných částic Kalkulátor oxidů dusíku za katalyzátorem SCR Kalkulačka snímače pevných částic Platí pro benzínový motor: Kalkulačka ME -SFI Hybrid: Oběhové čerpadlo chladicí kapaliny převodovky Výkonová elektronika relé HYBRID relé oběhového čerpadla vody Platí pro motor 156: objímka konektoru, obvod 87 M3e |
patnáct |
| 26 | Rádio Rádio se systémem autopilota Řídicí jednotka COMAND |
dvacet |
| 27 | Platí pro benzínový motor: počítač ME-SFI Platí pro vznětový motor: počítač CDI Elektronický zapalovací počítač Platí pro motor 271.958, 274.920: počítač CNG |
7.5 |
| 28 | Přístrojová deska | 7.5 |
| 29 | Platí do 28.2.2013: Přední pravá světelná jednotka | deset |
| třicet | Platí do 28.02.2013: Přední světlomet vlevo vpředu | deset |
| 31A | Roh levého rohu Pravý roh |
patnáct |
| 31B | Roh levého rohu Pravý roh |
patnáct |
| 32 | Platí pro motor 272: Elektrické vzduchové čerpadlo | 40 |
| 33 | Platí pro převodovku 722.6: Elektronická řídicí jednotka řízení převodovky Platná pro převodovku 722.9, 724, 725: Plně integrovaná řídicí jednotka převodovky |
deset |
| 34 | Platí pro motor 156, 271, 272, 273, 642, 651: počítač palivového okruhu | 7.5 |
| 35 | Hybridní: Výkonové relé řídicí jednotky HYBRID | 7.5 |
| 36 | Počítač s asistencí nočního vidění Platí do 28.2.2013: Elektrická řídicí jednotka DISTRONIC Platná od 03/01/2013: Přední radarový senzor s dlouhým dosahem Platný od 03/01/2013: Řídicí jednotka ASISTENČNÍ PŘEDCHÁZÍCÍ COLLISION |
7.5 |
| Relé | ||
| J. | Reléový obvod 15 | |
| K | Relé obvodu 15R | |
| THE | Relé vyhřívání parkovací polohy stírače | |
| M | Relé obvodu startéru 50 | |
| N. | Relé obvodu motoru 87 | |
| Ó | Relé houkačky | |
| P | Platí pro motor 272: Relé sekundárního vstřikování vzduchu | |
| Otázka | Relé pomocného čerpadla převodového oleje | |
| R. | Relé obvodu podvozku 87 |
vertisements ad
Přídavná pojistková skříňka v motorovém prostoru (hybridní)
Přiřazení pojistek a relé v přídavné pojistkové skříňce
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| 130 | Řídicí jednotka regenerativního brzdového systému | Pět |
| 131 | Řídicí jednotka systému správy baterie | Pět |
| 132 | Náhradní | – |
| 133 | Elektronická řídicí jednotka výkonu | Pět |
| 134 | Relé vakuové pumpy (-) | Pět |
| 135 | Řídicí jednotka systému správy baterie | 7.5 |
| 136 | Pyrotechnický separátor | 7.5 |
| 137 | Cirkulační čerpadlo výkonové elektroniky 1 | 7.5 |
| 138 | Cirkulační čerpadlo výkonové elektroniky 2 | 7.5 |
| 139 | Platí pro motor 651: Oběhové čerpadlo chladicí kapaliny převodovky | 7.5 |
| 140 | Relé vakuové pumpy (+) | 40 |
| 141 | Náhradní | – |
| 142 | Náhradní | – |
| Relé | ||
| S | Relé oběhového čerpadla chladicí kapaliny převodovky | |
| T | Výkonové relé řídicí jednotky HYBRID | |
| U | Relé elektrického oběhového čerpadla chladicí kapaliny HYBRID |
Přední pojistková skříňka
vertisements ad
Bez ECO start / stop
Přední pojistková skříňka (bez ECO start / stop)
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| MR8 | Pyrofuse, spouštěná řídicí jednotkou doplňkového zádržného systému | – |
| MR1 | Řídicí jednotka elektrického posilovače řízení | padesáti |
| MR2 | Náhradní | – |
| MR3 | Náhradní | – |
| MR4 | Motor ventilátoru pro spalovací motor a klimatizaci s integrovaným ovládáním | 100 |
| MR5 | Platí pro vznětový motor: PTC posilovač vytápění | 150 |
| MR6 | Platí pro baterii přední palubní sítě: Přední počítač SAM s pojistkovým a reléovým modulem | 60 |
| MR7 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| NIP1 | Platí pro levostranně řízená vozidla: Regulátor dmychadla Platí pro pravostranně řízená vozidla: Řídicí jednotka elektronického stabilizačního programu Elektronická stabilizační program Prémiová řídicí jednotka |
padesáti |
| NIP2 | Platí pro pravostranným řízením vozidel: elektronický stabilizační program Kalkulačka Electronic Stability Program Premium kalkulačka |
padesáti |
| NIP3 | Relé AIRmatic Platí pro převodovku 725: Plně integrovaná řídicí jednotka převodovky |
60 |
| MRG1 | Náhradní | – |
| MRG2 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| IG1 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| I1 | Platí pro baterii v přední palubní síti: zadní počítač SAM s pojistkovým a reléovým modulem | 100 |
S ECO start / stop
Přední pojistková skříňka (s ECO start / stop)
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| MR8 | Řídicí jednotka záložního ohřívače alternátoru | 350 |
| MR4 | Motor ventilátoru pro spalovací motor a klimatizaci s integrovaným ovládáním | 100 |
| MR5 | Platí pro vznětový motor: PTC posilovač vytápění | 150 |
| MR6 | Platí pro baterii přední palubní sítě: Přední počítač SAM s pojistkovým a reléovým modulem | 60 |
| MR7 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| MR9 | Náhradní | – |
| MG2 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| MR3 | Řídicí jednotka elektrického posilovače řízení | 80 |
| IG1 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| IM1 | Platí pro baterii v přední palubní síti: zadní počítač SAM s pojistkovým a reléovým modulem | 100 |
| NIP1 | Platí pro levostranně řízená vozidla: Regulátor dmychadla Platí pro pravostranně řízená vozidla: Řídicí jednotka elektronického stabilizačního programu Elektronická stabilizační program Prémiová řídicí jednotka |
padesáti |
| NIP2 | Platí pro pravostranným řízením vozidel: elektronický stabilizační program Kalkulačka Electronic Stability Program Premium kalkulačka |
padesáti |
| NIP3 | Relé AIRmatic Platí pro převodovku 725: Plně integrovaná řídicí jednotka převodovky |
60 |
Hybridní
Přední pojistková skříňka (hybridní)
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| MR8 | Pyrofuse, spouštěná řídicí jednotkou doplňkového zádržného systému | – |
| MR4 | Motor ventilátoru pro spalovací motor a klimatizaci s integrovaným ovládáním | 100 |
| MR5 | Platí pro vznětový motor: PTC posilovač vytápění | 150 |
| MR6 | Platí pro baterii přední palubní sítě: Přední počítač SAM s pojistkovým a reléovým modulem | 60 |
| MR7 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| MR9 | Pojistkový a reléový modul HYBRID | 150 |
| MG2 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| MR3 | Řídicí jednotka elektrického posilovače řízení | 80 |
| IG1 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| IM1 | Platí pro baterii v přední palubní síti: zadní počítač SAM s pojistkovým a reléovým modulem | 100 |
| NIP1 | Platí pro vozidla s levostranným řízením: Regulátor dmychadla Platí pro vozidla s pravostranným řízením: Řídicí jednotka regenerativního brzdového systému |
padesáti |
| NIP2 | Platí pro vozidla s pravostranným řízením: Řídicí jednotka regenerativního brzdového systému | padesáti |
| NIP3 | Relé AIRmatic | 60 |
vertisements ad
Zadní pojistková skříňka (F33)
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| 170 | Rezervovat | – |
| 171 | Přední řídicí modul SAM s pojistkovým a reléovým modulem | 60 |
| 172 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
Pojistková skříňka AdBlue (F37)
| Ne. | Sloučená složka | Zesilovač |
|---|---|---|
| devatenáct | Řídicí jednotka AdBlue | patnáct |
| dvacet | Řídicí jednotka AdBlue | dvacet |
| 21 | Řídicí jednotka AdBlue | 7.5 |
| 22 | Řídicí jednotka AdBlue | Pět |
Ostatní relé
K25 – Relé motoru ventilátoru chladiče oleje
K27 / 7 – napájecí relé AdBlue (s motorem 642,8 s BlueTEC)
F12 – pojistka záložního ohřívače (hybridní)
K60 – relé oběhového čerpadla chladicí kapaliny (od 01.06.2011 s motorem 157, 274, 276, 278)
K67 – relé AIRMATIC
K109 – relé vakuového čerpadla (+) (hybridní)
K109 / 1 – relé vzduchového čerpadla prázdné ( -) (hybridní)
F96 – Pojistka přídavného obvodu baterie 30 (7,5 A) (s ECO zapnuto / vypnuto )
K114 – Relé přídavného akumulátoru s funkcí ECO zapnutí / vypnutí
