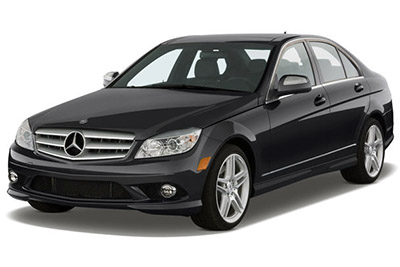

V tomto článku uvažujeme o třetí generaci Mercedes-Benz třídy C (W204), vyráběné v letech 2007 až 2014. Zde najdete schémata pojistkových skříní Mercedes-Benz C180, C200, C220, C250, C300, C350 , C63 2008, 2009, 2010, 2011, 2012, 2013 a 2014, získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
- Rozložení pojistek Mercedes-Benz třídy C 2008-2014
- Umístění pojistkové skříňky
- Schéma pojistkové skříňky
- Umístění pojistkové skříňky
- Schéma pojistkové skříňky
- Přední pojistková skříňka (do roku 2010)
- Přední pojistková skříňka (od roku 2010)
- Umístění pojistkové skříňky
- Schéma pojistkové skříňky
- Zadní pojistková skříňka
Rozložení pojistek Mercedes-Benz třídy C 2008-2014
Pojistky zapalovače cigaret (napájecí zásuvka) Mercedes-Benz třídy C jsou pojistka č. 9 (zásuvka v odkládací schránce v palubní desce) v pojistkové skříňce v motorovém prostoru a pojistka č. 71 (přední zapalovač cigaret, vnitřní přední zásuvka), č. 72 (Zásuvka 115 V v připojovací skříňce nákladového prostoru), # 76 (vnitřní zásuvka) v zavazadlovém kufru pojistkové skříňky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Pojistková skříňka je umístěna na straně řidiče na palubní desce za krytem.
Schéma pojistkové skříňky
Přiřazení pojistek na přístrojové desce
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 116 | Řídicí jednotka sedadla řidiče | třicet |
| 117 | Kalkulačka adaptivního tlumicího systému | patnáct |
| 118 | Náhradní | – |
| 119 | Motor zadního dmychadla Řídicí jednotka AMG Performance Media (platí od 1.6.12) |
7.5 |
| 120 | Náhradní | – |
| 121 | Náhradní | … |
| 122 | Náhradní | – |
| 123 | Kalkulačka modulu trubice řízení | deset |
| 124 | Náhradní | … |
| 125 | Náhradní | – |
| 126 | Řídicí jednotka sedadla spolujezdce | třicet |
| 127 | Náhradní | – |
| 128 | Náhradní | … |
| 129 | Platí pro motor 156: Relé motoru ventilátoru chladiče oleje | dvacet |
| 130 | Náhradní | … |
| 131 | Náhradní | – |
| 132 | Náhradní | – |
| 133 | Náhradní | … |
| 134 | Náhradní | – |
| 135 | Náhradní | – |
vertisements ad
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (levá strana), pod krytem.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| jeden | Elektronická řídicí jednotka programu stability | 25 |
| 2 | Řídicí jednotka dveří vpředu vlevo | třicet |
| 3 | Platí do 31.3.10: Řídicí jednotka pravých předních dveří Platí od 1.4.10 s modelem 204.0 / 2/9: Řídicí jednotka pravých zadních dveří |
třicet |
| 4 | do 31.8.08: Řídicí jednotka palivového čerpadla Platí pro motor 156 do 31.8.08: Levá řídicí jednotka palivového čerpadla Pravá řídicí jednotka palivového čerpadla Platí pro motor 642, motor 651: Čidlo kondenzace palivového filtru s topným tělesem Platí pro motor 651 a více pro 31.5.10, motor 646: Řídicí jednotka snímače kondenzace palivového filtru s topným tělesem |
7.5 |
| 4 | Platí pro vznětový motor od 1.9.08: Čidlo kondenzace palivového filtru s topným tělesem Platí pro motor 276 (USA, Jižní Korea): Uzavírací ventil nádoby s aktivním uhlím Platí pro model 204.0 / 2 /3 od 1.3.11, 1.6.12 204,9 od: projektor kalkulačky |
dvacet |
| Pět | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem Platí od 1.6.10 Spínač vnějšího osvětlení Platí pro motor 156 Black Series od 1.7.11: Relé okruhu chladicí kapaliny diferenciálu zadní nápravy |
7.5 |
| 6 | Platí pro vznětový motor: počítač ME-SFI [ME] Platí pro zážehový motor: počítač CDI |
deset |
| 7 | Vstup | dvacet |
| osm | Kalkulačka doplňkového zádržného systému | 7.5 |
| devět | Elektrická zásuvka v odkládací schránce | patnáct |
| deset | Motor stěračů | třicet |
| jedenáct |
Zvukový displej / COMAND Zvukový ovládací panel / COMAND Podpora navigačního modulu |
7.5 |
| 12 | Automatická klimatizace a řídicí jednotka Horní ovládací jednotka ovládacího panelu |
7.5 |
| 13 | Řídicí jednotka modulu sloupku řízení Multifunkční kamera |
7.5 |
| čtrnáct | Elektronická řídicí jednotka programu stability | 7.5 |
| čtrnáct | Řídicí jednotka světlometů | dvacet |
| patnáct | Kalkulačka doplňkového zádržného systému | 7.5 |
| šestnáct | Diagnostický konektor (do 31.5.09) Elektrický konektor pro mobilní telefon Platí pro převodovku 722: Řídicí jednotka modulu elektronické páky voliče |
Pět |
| šestnáct | Funkce ECO zapnutí / vypnutí: olejové čerpadlo elektrické převodovky |
dvacet |
| 17 | Panoramatický řídicí modul střešního okna Řídicí jednotka palubní desky |
třicet |
| 18 | Platí do 30.11.09: Spínač venkovních světel Platí pro model 204.0 / 2 od 1.3.11, model 204.3: Horní ovládací jednotka ovládacího panelu Platí pro model 204.0 / 2 do 28.2. 11, model 204.9: Konektor konektoru kladné linie klimatizace palubní desky Interiér vozidla a kabelový svazek pro elektrický konektor zadního světla |
7.5 |
| devatenáct | Elektrická řídicí jednotka proti krádeži Elektronická řídicí jednotka proti krádeži | dvacet |
| dvacet | Elektronická řídicí jednotka programu stability | 40 |
| 21 |
Přepínač spínače světel v rukavicích spínač předního osvětlení prostoru spolujezdce a obsazené elektronické rozpoznávání ACSR Předinstalace mýtné elektrické pojistky (Japonsko) |
7.5 |
| 22 | Integrovaný ovládací motor ventilátoru klimatizace a spalovacího motoru Elektrický konektor vnitřního svazku a kabelového svazku motoru |
patnáct |
| 23 | Elektrický konektor vnitřního svazku a kabelového svazku Platí pro vznětový motor: Zadní počítač SAM s pojistkovým a reléovým modulem Počítač CDI Konektor 87 Pouzdro konektoru Platí pro motor 271: Koncovka 87 M1e objímka konektoru Platí pro motor 272: Obvod 87 M1i objímka konektoru |
dvacet |
| 24 | Elektrický konektor vnitřního svazku a svazku motoru Elektrický konektor, vnitřní svazek a motor Platí pro motor 642: Pohon klapky chladiče Platí pro motor 272: Koncovka 87 Pouzdro konektoru M1e Platí pro vznětový motor: Konektor konektoru Pouzdro 87 Platí pro motor 646: Jednotka ovládání CDI |
patnáct |
| 25 | Platí pro motory 156, 271, 272, 274, 276: Řídicí jednotka ME-SFI [ME] Platí pro vznětový motor: Senzor kyslíku před katalyzátorem Platí od 1.6.10 pro model 204.3 s motorem 651 Sport Edition: Zvuk výfuku řídicí jednotka generátoru systému |
patnáct |
| 26 | Rádio Rádio se systémem autopilota Řídicí jednotka COMAND |
dvacet |
| 27 | Elektrický počítač proti krádeži Elektronický počítač proti krádeži Platí pro naftový motor: počítač CDI Platí pro benzínový motor: počítač ME-SFI [ME] |
7.5 |
| 28 | Přístrojová deska | 7.5 |
| 29 | Přední pravá optická jednotka | deset |
| třicet | Jednotka předního levého světla Platí pro motor 642: Elektrický konektor vnitřního svazku a svazku motoru | deset |
| 31A | Roh levého rohu Pravý roh |
patnáct |
| 31B | Roh levého rohu Pravý roh |
patnáct |
| 32 | Platí pro motor 156, 271, 272, 276: elektrické vzduchové čerpadlo | 40 |
| 32 | Platí pro motor 156: Motor ventilátoru chladiče oleje | dvacet |
| 33 | Platí pro převodovku 722.6: Řídicí jednotka elektronického ovládání převodovky Platí pro převodovku 722.9: Plně integrovaná řídicí jednotka převodovky |
deset |
| 34 | Platí pro motor 271, 272 od 1.9.08: Řídicí jednotka palivového čerpadla Platí pro motor 156 od 1.9.08: Levá řídicí jednotka palivového čerpadla, Pravá řídicí jednotka palivového čerpadla |
7.5 |
| 35 | Platné od 1.3.11: Elektronická kalkulačka programu stability | Pět |
| 36 | Platí od 1.3.11: Elektrická řídicí jednotka DISTRONIC Platí pro model 204.902 / 982/984: Elektrohydraulický posilovač řízení |
7.5 |
| Relé | ||
| J. | Reléový obvod 15 | |
| K | Reléový terminál 15R | |
| THE | Nouzové relé | |
| M | Relé startéru obvodu 50 | |
| Ó | Relé obvodu motoru 87 | |
| Ó | Relé na fanfáry | |
| P | Platí pro motor 156, 272, 276: Relé sekundárního vstřikování vzduchu | |
| Otázka | Nouzové relé | |
| R. | Relé obvodu podvozku 87 |
vertisements ad
Přední pojistková skříňka (do roku 2010)
Přední box pro předběžné použití (do roku 2010)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 88 | Pyrofuse: alternátor, startér | |
| 89 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 125 |
| 90 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 40 |
| 91 | Motor ventilátoru spalovacího motoru a klimatizace s integrovaným ovládáním | 80 |
| 100 | Pouzdro klimatizace | 40 |
| 101 | Platí pro benzínový motor: Přední počítač SAM s pojistkovým a reléovým modulem | 60 |
| 103 | Platí pro vznětový motor: PTC posilovač vytápění | 150 |
| 104 | Vnitřní pojistková skříňka | 70 |
| 105 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| 106 | Zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| 107 | Náhradní | – |
| 108 | Náhradní | – |
| 109 | Náhradní | … |
| 110 | Náhradní | – |
Přední pojistková skříňka (od roku 2010)
bez ECO start / stop
se zapnutým / vypnutým ECO
Přední box pro předběžné použití (od roku 2010)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 150 | bez ECO start / stop: Pyrofuse 88 | 400 |
| 150 | ECO start / stop: alternátor, startér | 200 |
| 151 | Motor ventilátoru spalovacího motoru a klimatizace s integrovaným ovládáním | 100 |
| 152 | Přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| 153 | bez ECO start / stop: náhradní | 100 |
| 153 | Funkce ECO zapnutí / vypnutí a poloha přední baterie: přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 60 |
| 154 | Funkce ECO zapnutí / vypnutí a poloha přední baterie: přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 60 |
| 154 | Platí pro vznětový motor a ECO start / stop: posilovač topení PTC | 150 |
| 155 | bez ECO start / stop: náhradní | padesáti |
| 155 | Funkce ECO zapnutí / vypnutí: náhradní | 100 |
| 156 | Platí pro vznětový motor bez ECO start / stop: posilovač topení PTC | 150 |
| 156 | Funkce ECO start / stop: přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| 157 | Platí pro model 204.902 / 982/984 bez funkce ECO start / stop: Elektrohydraulický posilovač řízení ECO start / stop: náhradní |
100 |
| 158 | bez zapnutí / vypnutí ECO: Regulátor ventilátoru | padesáti |
| 158 | ECO start / stop: zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| 159 | Multifunkční řídicí jednotka pro speciální vozidla | padesáti |
| 159 | ECO start / stop: relé doplňkové baterie | 200 |
| 160 | bez ECO start / stop: náhradní | 60 |
| 160 | ECO zapnuto / vypnuto: Regulátor ventilátoru | padesáti |
| 161 | bez ECO start / stop: přední řídicí jednotka SAM s pojistkovým a reléovým modulem | 100 |
| 161 | Multifunkční řídicí jednotka pro speciální vozidla | padesáti |
| 162 | bez ECO start / stop: náhradní | 100 |
| 162 | ECO start / stop: náhradní | 60 |
| 163 | bez ECO start / stop: zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 150 |
| 164 | bez funkce ECO start / stop: zadní řídicí jednotka SAM s pojistkovým a reléovým modulem | 80 |
vertisements ad
Pojistková skříňka zavazadlového prostoru
Umístění pojistkové skříňky
Je umístěn v zavazadlovém prostoru (pravá strana), za krytem.
Schéma pojistkové skříňky
Verze 1
Verze 2
vertisements ad
Přidělení pojistek a relé v zavazadlovém prostoru
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 37 | od 2008: solenoid opěrky hlavy sedadla NECK-PRO, přední sedadlo spolujezdce NECK-PRO solenoid opěrky hlavy | Pět |
| 37 | do roku 2008: solenoid opěrky hlavy řidiče NECK-PRO, solenoid opěrky hlavy předního spolujezdce NECK-PRO | 7.5 |
| 38 | Motor stěračů zadních dveří | patnáct |
| 39 | Platí pro model 204.0 / 2/9 kromě vozidel pro Velkou Británii do 31.5.09: Řídicí jednotka pro levé zadní dveře | třicet |
| 40 | Náhradní | – |
| 41 | Platí pro model 204.0 / 2/9 do 31.3.10: Řídicí jednotka zadních pravých dveří Platí od 1.4.10 Řídicí jednotka pravých předních dveří |
třicet |
| 42 | Platí pro zážehový motor nebo motor 642 od 1.12.09 nebo 651 od 1.6.09: Řídicí jednotka palivového čerpadla | 25 |
| 42 | Platí pro motor 646 nebo motor 642 do 11/30/09 nebo motor 651 do 5/31/09: Palivové čerpadlo Platí pro benzínový motor (do 2009): Řídicí jednotka palivového čerpadla |
dvacet |
| 43 | Platí od 1.6.09 s automatickou klimatizací: Motor zadního dmychadla | Pět |
| 44 | Skupina spínačů, nastavení pravého předního sedadla Částečně elektrický spínač nastavení sedadla pro sedadlo spolujezdce |
třicet |
| 45 | Skupina spínačů nastavení levého předního sedadla Částečně elektricky nastavitelný spínač sedadla řidiče |
třicet |
| 46 | Zesilovač antény zadního okna Anténa FM Alarmová siréna Ovládací jednotka ochrany interiéru a ochrany proti odtahu Zadní okno Zesilovač antény 1 TV 1 a anténní zesilovač DAB Pásmo III DAB pásmo III Anténní televizní anténní zesilovač 2 a KEYLESS-GO KEYLESS-GO Anténní zesilovač |
7.5 |
| 47 | Náhradní | – |
| 48 | Náhradní | – |
| 49 | Vyhřívání zadního okna | 40 |
| padesáti | Přední pravý reverzibilní navíječ nouzového napětí | padesáti |
| 51 | Levý přední reverzibilní navíječ nouzového napětí (A76) | padesáti |
| 52 | Náhradní | – |
| 53 | od 2008: Řídicí jednotka rozpoznávání přívěsu | patnáct |
| 53 | do roku 2008: kalkulačka rozpoznávání přívěsu | třicet |
| 54 | do 31.5.09: Řídicí jednotka rozpoznávání přívěsu Platí pro model 204.075/077/275/277: Skupina spínačů bederní opěrky a bočních opěrek sedadla řidiče Skupina spínačů bederní opěrky sedadla spolujezdce a nastavovačů bočních opěrek Sedadlo předního spolujezdce Blok ventilků AMG Sedadlo řidiče Blok ventilů AMG |
7.5 |
| 54 | od 1.6.09: Kalkulačka rozpoznávání přívěsu | patnáct |
| 55 | Platné od 1.6.09: AdBlue | Pět |
| 56 | Řídicí jednotka rozpoznávání přívěsu Zásuvka přívěsu |
patnáct |
| 56 | Platí pro 204,077 / 277/377 až do 31.5.09: podpora bederní a boční posílit nastavení přepínače skupina pro sedadlo řidiče Bederní opěrka spínací skupiny a přední sedadlo spolujezdce bočních podhlavníky AMG ventilový blok spolujezdce řidiče sedadla AMG ventilu bloku |
Pět |
| 57 | Kalkulačka rozpoznávání přívěsu | dvacet |
| 58 | od 2008: Řídicí jednotka rozpoznávání přívěsu | dvacet |
| 58 | do roku 2008: kalkulačka rozpoznávání přívěsu | třicet |
| 59 | od 2008: Řídicí jednotka parkovacího asistenta Přední levý nárazník Senzor DISTRONIC (DTR) Pravý přední nárazník Senzor DISTRONIC (DTR) Inteligentní radarový senzor pro levý zadní nárazník Inteligentní radarový senzor pro pravý zadní nárazník |
Pět |
| 59 | do roku 2008: kalkulačka PARKTRONIC Kalkulačka radarového senzoru |
7.5 |
| 60 | Pneumatické čerpadlo se sedadlem Multicontour | 7.5 |
| 61 | Řídicí jednotka zadních výklopných dveří | 40 |
| 62 | Řídicí jednotka sedadla řidiče | třicet |
| 63 | Řídicí jednotka sedadla spolujezdce | třicet |
| 64 | Řídicí jednotka měniče DC / AC | 25 |
| 65 | Kalkulačka adaptivního systému tlumení Kalkulačka modulu sloupku řízení | patnáct |
| 66 | Náhradní | – |
| 67 | od roku 2008: řídicí jednotka zesilovače PA | třicet |
| 67 | do roku 2008: řídicí jednotka zesilovače PA | 40 |
| 68 | Náhradní | … |
| 69 | Zesilovač zadních basových reproduktorů | dvacet |
| 70 | Kalkulačka monitorování tlaku v pneumatikách | Pět |
| 71 | Přední zapalovač cigaret s osvětlením popelníku Napájecí zásuvka uvnitř předního vozidla |
patnáct |
| 72 | Připojovací skříň nákladového prostoru 115 V zásuvka | patnáct |
| 73 | Diagnostický konektor (od 1.6.09) Přijímač dálkového ovládání nezávislého topení Platí pro motor 156 od 1.7.11: Řídicí jednotka režimu přenosu |
7.5 |
| 74 | Řídicí jednotka KEYLESS-GO | patnáct |
| 75 | Stacionární topná jednotka | dvacet |
| 76 | Elektrická zásuvka uvnitř vozidla | patnáct |
| 77 | Řídicí jednotka systému detekce hmotnosti (WSS) | 7.5 |
| 78 | Regulátor větráku na levém předním sedadle Regulátor ventilátoru na pravém předním sedadle |
7.5 |
| 79 | Řídicí jednotka parkovacího systému | Pět |
| 80 | Řídicí jednotka video a radarového senzorového systému Řídicí jednotka parkovacího systému |
7.5 |
| 81 | Řídicí jednotka multimediálního rozhraní | Pět |
| 82 | Kompenzátor systému mobilního telefonu Řídicí jednotka TV tuneru UMTS (do 31.5.09; Japonsko) Digitální televizní tuner (do 31.5.09; Japonsko) |
Pět |
| 83 | Elektronická kalkulačka mýtného (Japonsko) Kalkulačka systému nouzového volání Couvací kamera Levý zadní displej Pravý zadní displej |
7.5 |
| 84 | Řídicí jednotka digitálního rádia satelitního signálu (SDAR) Řídicí jednotka SDAR / tuner s vysokým rozlišením Řídicí jednotka digitálního vysílání zvuku Modul napájecího zdroje couvací kamery Ovládací jednotka reverzního fotoaparátu 360 ° kamera |
7.5 |
| 85 | Řídicí jednotka TV tuneru (do 31.5.09; Japonsko) Digitální TV tuner (od 1.6.09; Japonsko) |
7.5 |
| 86 | DVD přehrávač | 7.5 |
| 87 | Středisko nouzového volání | 7.5 |
| 88 | Platí od 1.6.09 | – |
| 89 | Platí od 1.6.09: Řídicí jednotka rozpoznávání přívěsu Platí od 1.6.09 s motorem 156: Relé pro motor ventilátoru chladiče oleje |
dvacet |
| 90 | Platí od 1.6.09 Pojistková skříňka AdBlue®, napájecí relé AdBlue | 40 |
| 91 | Řídicí jednotka měniče DC / AC | 25 |
| 91 | Start / Stop ECO: Řídicí jednotka olejového čerpadla pomocné převodovky Platí pro motor 642: Topné těleso odvzdušňovacího potrubí |
dvacet |
| 92 | Platí od 1.6.09 | – |
| Relé | ||
| A | Reléový terminál 15 | |
| B | Relé obvodu 15R (1) | |
| C | Relé vyhřívání zadního okna | |
| D | Platí pro vznětový motor: Relé palivového čerpadla | |
| A | Relé stěračů zadních dveří | |
| F | Relé nastavení sedadla | |
| G | Relé obvodu 15R (2) |
Zadní pojistková skříňka
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 111 | Platí pro benzínový motor: kalkulačka ME-SFI [ME] Platí pro vznětový motor: kalkulačka CDI |
60 |
| 112 | Multifunkční řídicí jednotka pro speciální vozidla | 80 |
| 113 | Platí pro motor 156: Levá řídicí jednotka palivového čerpadla, Pravá řídicí jednotka palivového čerpadla | 40 |
| 114 | Náhradní | – |
| 115 | Multifunkční řídicí jednotka pro speciální vozidla | 100 |
