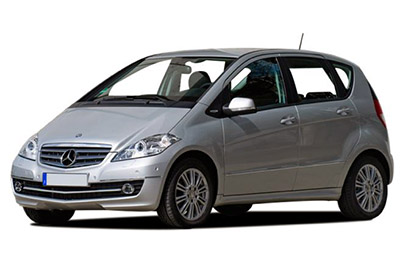

V tomto článku uvažujeme o druhé generaci Mercedes-Benz třídy A (W169), vyráběné v letech 2004 až 2012. Zde najdete schémata pojistkových skříní Mercedes-Benz A150, A160, A180, A200 2005, 2006, 2007, 2007, 2008, 2009, 2010, 2011 a 2012 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Schéma pojistkové skříňky: Mercedes-Benz třídy A
(W169; 2005-2012)
Pojistky zapalovače cigaret (napájecí zásuvka) Mercedes-Benz třídy A jsou pojistky č. 38 (přední zapalovač cigaret) a č. 52 (zadní zapalovač cigaret, vnitřní zásuvka) v pojistkové skříňce prostoru pro cestující.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Pojistková skříňka je umístěna pod podlahou v blízkosti sedadla spolujezdce (nebo v blízkosti sedadla řidiče u pravostranného řízení).
Sejměte podlahový panel, kryt a odhlučnění.
Schéma pojistkové skříňky
vertisements ad
Přiřazení pojistek v prostoru pro cestující
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| jeden | Spínač brzdových světel | deset |
| jeden | Platí pro kód (U62) Sada osvětlení a vidění: Spínač brzdových světel | Pět |
| 2 | Vyhřívané zadní okno | 25 |
| 3 | Řídicí jednotka sdruženého přístroje EIS [EZS] | 7.5 |
| 4 | Počítač EIS [EZS] Počítač proti krádeži elektrického řízení |
patnáct |
| Pět | Platí bez kódu (580) Automatická klimatizace a bez kódu (581) Komfortní automatická klimatizace: Ovládání a řídicí jednotka HEAT
Platí pro kód (580) Automatická klimatizace: řídící a řídicí jednotka AAC [KLA] Platí pro komfortní kód (581) automatická klimatizace: Komfortní ovládání a řídicí jednotka AAC [KLA] |
7.5 |
| 6 | Roh levého rohu Pravý roh |
patnáct |
| 7 | Relé palivového čerpadla | 25 |
| 7 | Platí pro model 169.090: Řídicí jednotka převodníku DC / DC | Pět |
| osm | Horní ovládací jednotka ovládacího panelu | 25 |
| devět | Řídicí jednotka ESP a BAS | 40 |
| deset | Regulátor ventilátoru / konektor kabelového svazku vnitřního zapojení | 40 |
| jedenáct | Platí pro motor 266: Reléový obvod 87, motor | třicet |
| jedenáct | Platí pro motor 640: Reléový obvod 87, motor | 40 |
| 12 | Modul sloupku řízení Multifunkční volant |
Pět |
| 13 | Řídicí jednotka dveří vpředu vlevo | 25 |
| čtrnáct | Řídicí jednotka dveří vpředu vpravo | 25 |
| patnáct | Řídicí jednotka ESP a BAS | 25 |
| šestnáct | Datový spoj PTS řídicí jednotka |
deset |
| 17 | Otočný spínač | Pět |
| 18 | Platí pro převodovku 711, 716: Spínačzpětných světel Platí pro model 169.090: Řídicí jednotka kompresoru klimatizace BKGN Řídicí jednotka monitorování energie Řídicí jednotka vakuového čerpadla 1 Řídicí jednotka vakuového čerpadla 2 |
7.5 |
| devatenáct | AY snímací mikromechanický snímač rychlosti | Pět |
| dvacet | Řídicí jednotka zádržných systémů | 7.5 |
| 21 | Relé startéru | třicet |
| 22 | Přístrojová deska | 7.5 |
| 23 | Zahřívání trysek ostřikovače | 7.5 |
| 23 | Platí pro motor 640 od 1.9.08: Čidlo kondenzace palivového filtru s topným tělesem | dvacet |
| 24 | Řídicí jednotka elektrického posilovače řízení (ES) | 7.5 |
| 25 | Spínač brzdových světel ESP a BAS ECU | 7.5 |
| 26 | Platí pro převodovku 722: Řídicí jednotka modulu elektronické páky voliče | 7.5 |
| 27 | Platí pro převodovku 722: počítač CVT (bezestupňová automatická převodovka) | deset |
| 28 | Otočný spínač | Pět |
| 29 | Řídicí jednotka SAM | třicet |
| třicet | Relé obvodu 87F | 25 |
| 31 | Řídicí jednotka brány (vozidla do 30.11.05) Otočný spínač světel Automatický spínač světel Denní světlo Senzor deště / světla |
Pět |
| 32 | Platí pro motor 266: Řídicí jednotka ME-SFI [ME] Platí pro model 169.090: Řídicí jednotka monitorování energie |
7.5 |
| 33 | Rádio Rádio a navigační jednotka Řídicí, zobrazovací a řídicí jednotka COMAND (Japonsko) |
patnáct |
| 34 | Řídicí jednotka zadních dveří vlevo | 25 |
| 35 | Ovládací jednotka pravých zadních dveří | 25 |
| 36 | Řídicí jednotka přívěsu s oddělovacím bodem mobilního telefonu | 7.5 |
| 36 | Řídicí jednotka přívěsu Řídicí jednotka PTS |
deset |
| 37 | Řídicí jednotka zádržných systémů Snímač rozpoznávání obsazení sedadla spolujezdce Přední sedadlo spolujezdce obsazeno a snímač rozpoznávání dětské sedačky |
7.5 |
| 38 | Přední zapalovač cigaret s osvětlením popelníku | 25 |
| 39 | Motor stěračů | 25 |
| 40 | Horní ovládací jednotka ovládacího panelu | 7.5 |
| 40 | Střešní motor | 25 |
| 41 | Motor stěračů zadních dveří | patnáct |
| 42 | Osvětlení odkládací schránky v palubní desce s vypínačem Osvětlení levých a pravých kosmetických zrcátek Spínač podlahového osvětlení (balíček autoškoly) Spínač monitoru ovládání pedálu (balíček autoškoly) Bod oddělení napájení VICS + napětí ETC (Japonsko) |
7.5 |
| 43 | Platí pro motor 266: Pouzdro konektoru 87M1e | patnáct |
| 43 | Platí pro motor 640: Pouzdro konektoru 87M1e | 7.5 |
| 43 | Platí pro model 169.090: vakuová pumpa řídicí jednotky 1 | dvacet |
| 44 | Platí pro motor 266: Pouzdro konektoru 87M2e | patnáct |
| 44 | Platí pro motor 640: Pouzdro konektoru 87M2e | dvacet |
| 45 | Platí pro motor 640: počítač CDI Platí pro model 169.090: počítač vakuové pumpy 2 |
25 |
| 46 | Řídicí jednotka telefonu, (Japonsko) Kompenzátor elektronické sítě Univerzální přenosná řídicí jednotka rozhraní CTeL (UPCI [UHI]) |
7.5 |
| 46 | Reproduktor basového modulu (Japonsko) | 25 |
| 46 | Zesilovač zvukového systému | 40 |
| 46 | Platí pro model 169.090: Řídicí jednotka nabíjení | Pět |
| 47 | Řídicí jednotka telefonu, (Japonsko) Univerzální přenosná jednotka CTEL Interface (UPCI [ICU]) řídicí jednotka Oddělovací bod mobilního telefonu Řídicí jednotka systému hlasového ovládání (VCS [SBS]) Platí pro model 169.090: 1 Nabíječka |
7.5 |
| 48 | Řídicí jednotka ATA [EDW] / ochrana proti tažení / vnitřní ochrana Klakson s přídavnou baterií Platí pro model 169.090: Nabíječka 2 |
7.5 |
| 49 | Horní ovládací panel vyhřívací podložky ovládací skříně levá přední složka vyhřívací podložky levá přední polštář topné těleso sedadlo pravé přední přední polštář topné těleso pravé přední sedadlo |
25 |
| padesáti | Měnič CD Řídicí jednotka multimediálního rozhraní Digitální televizní tuner Řídicí jednotka digitálního vysílání zvuku Oddělovací bod napájení VICS + ETC (Japonsko) |
7.5 |
| padesáti | Platí pro vládní vozidla: Střešní světelná lišta, objímka konektoru Circuit 30 | třicet |
| 51 | Platí pro model 169.090: Chladicí ventilátor, Nízkoteplotní čerpadlo chladicí kapaliny | deset |
| 52 | Bod oddělení napětí VICS + ETC (Japonsko) (vozidla do 31.5.06) Platí pro model 169.090: Řídicí jednotka elektrického pohonu |
Pět |
| 52 | Náhradní (vozidla od 1.6.06) | 7.5 |
| 52 | Středisko tísňového volání (USA) (vozidla do 31.5.06) | 7.5 |
| 53 | Zadní zapalovač cigaret s osvětlením popelníku Interní zásuvka |
třicet |
| 54 | Zesilovač pro zvukový systém Basový modul reproduktoru |
25 |
| 54 | Platí pro model 169.090: Řídicí jednotka elektrického pohonu | Pět |
| 55 | Přední levá optická jednotka (Bi-xenon) Přední pravá optická jednotka (Bi-xenon) |
7.5 |
| 55 | Přední levá optická jednotka (Hi-xenon) | deset |
| 56 | Náhradní | deset |
| 56 | Přední pravá optická jednotka (Hi-xenon) | deset |
| 57 | Zásuvka spojky přívěsu (13pólová) (vozidla od 1.6.05) | patnáct |
| 57 | Řídicí jednotka zvukové brány (Japonsko) (vozidla do 31.5.05) | 25 |
| 57 | Řídicí jednotka SDAR Řídicí jednotka systému nouzového volání (USA) |
7.5 |
| 58 | Řídicí jednotka přívěsu Platí pro model 169.090: Řídicí jednotka uličky vozidla | 25 |
| 59 | Kalkulačka přívěsu (vozidla do 31.05.05) zásuvka závěsu přívěsu (13pólová) (vozidla od 1.6.05) |
dvacet |
| 59 | Platí pro model 169.090: Řídicí jednotka systému správy baterie 1 | Pět |
| 60 | Blok konektoru sedadla řidiče | dvacet |
| 61 | Blok konektorů sedadla spolujezdce | dvacet |
| 62 | Obvod 15 relé (2) (SA: xenon, mobilní telefon) | 25 |
| 63 | Náhradní (vozidla do 31.5.05) | – |
| 63 | Řídicí jednotka audio brány (Japonsko) (vozidla od 1.6.05) Platí pro vládní vozidla: Střešní světelná lišta |
25 |
| 63 | Řídicí jednotka systému nouzového volání (USA) (vozidla od 1.6.05) Řídicí jednotka SDAR |
7.5 |
| 63 | Platí pro model 169.090: Řídicí jednotka systému správy baterie 2 | Pět |
| 64 | Platí pro motor 266: Relé vzduchového čerpadla | 40 |
| 64 | Platí pro motor 640: Kabelový svazek kabelového svazku / konektor motorového prostoru, koncový stupeň doby předehřívání | 80 |
| 65 | Řídicí jednotka elektrického posilovače řízení (ES) | 80 |
| 66 | Řídicí jednotka SAM | 60 |
| 67 | Reléový obvod 15R (2) (SE) | padesáti |
| 68 | Platí pro motor 266.920 a motor 266.940 s převodovkou 722: AAC s integrovaným ovládáním přídavného motoru ventilátoru | padesáti |
| 68 | Platí pro motor 640,940, 640,941, 266,960, 266,980 a pro motor 266,920, 266,940 s (spojka přívěsu): AAC s integrovaným ovládáním přídavného motoru ventilátoru | 60 |
| 69 | Relé obvodu 15R (1) | padesáti |
| 70 | Reléový obvod 15 (1) | 60 |
| 71 | Platí pro motor 640: PTC přehřívač | 150 |
| 72 | Pouzdro konektoru obvodu 30 Speciální multifunkční řídicí jednotka vozidla (SVMCU [MSS]) (Taxi) |
60 |
vertisements ad
Panel relé (K100)
Panel relé (K100)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| 80 | Vyhrazeno pro speciální vozidla | třicet |
| 81 | Vyhrazeno pro speciální vozidla | třicet |
| 82 | Vyhrazeno pro speciální vozidla | třicet |
| 83 | Vyhrazeno pro speciální vozidla | třicet |
| Relé | ||
| A | Reléový obvod 15R (2) (SA) | |
| B | Relé obvodu 15R (1) | |
| C | Relé na fanfáry | |
| D | Relé vyhřívání zadního okna | |
| A | Relé stěrače 1/2 stupně | |
| F | Relé zapnutí / vypnutí stěračů | |
| G | Reléový obvod 15 (1) | |
| H | Nouzové relé | |
| je | Relé vzduchového čerpadla | |
| K | Relé palivového čerpadla | |
| THE | Relé obvodu motoru 87 | |
| M | Relé startéru | |
| N. | Relé obvodu 87F | |
| Ó | Obvod 15 relé (2) (SA: xenon, mobilní telefon) |
