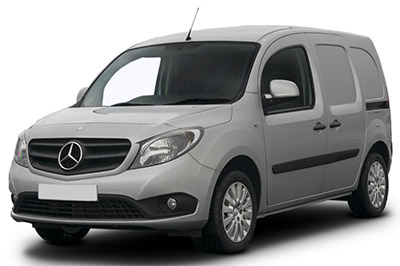

Mercedes-Benz Citan (W415) je k dispozici od roku 2012 do současnosti. V tomto článku naleznete schémata pojistkových skříněk Mercedes-Benz Citan 2012, 2013, 2014, 2015, 2016, 2017 a 2018 , získáte informace o umístění pojistkových panelů uvnitř vozu a dozvíte se o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Mercedes-Benz Citan 2012-2018
Pojistky zapalovače cigaret (zásuvky) Mercedes-Benz Citan jsou pojistky č. 2 (zásuvky pro přední příslušenství, zapalovač cigaret) a č. 4 (zásuvky pro zadní příslušenství) v pojistkové skříňce palubní desky.
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Pojistková skříňka je umístěna na palubní desce (na straně řidiče) za krytem.
Schéma pojistkové skříňky
Přidělení pojistek v pojistkové skříňce přístrojové desky
| Ne. | Spotřebitel | Proud | Barevný kód |
|---|---|---|---|
| jeden | Náhradní zásuvka závěsu přívěsu | 10 A. | – |
| 2 | Přední zásuvky na příslušenství, zapalovač cigaret | 10 A. | Červené |
| 3 | Relé vyhřívání sedadel, relé brzdových světel ESP, relé napájení výrobce nástaveb, ovládací panel topení / ventilace, displej, rádio | 15 A. | Modrý |
| 4 | Zadní zásuvky na příslušenství | 10 A. | Červené |
| Pět | Přístrojová deska | 5 A. | Světle hnědá |
| 6 | Zámek | 30 A. | Zelená |
| 7 | Výstražná světla, zadní mlhové světlo | 20 A. | Žlutá |
| osm | Vyhřívaná vnější zrcátka | 10 A. | Červené |
| devět | Relé napájecího zdroje pro výrobce nástaveb | 10 A. | Červené |
| deset | Rádiový displej | 15 A. | Modrý |
| jedenáct | Spínač brzdových světel, elektrické relé vnějších zpětných zrcátek, bezdrátový monitor tlaku v pneumatikách, dešťový a světelný senzor, dodávka nástaveb, relé klimatizace, relé posilovače řízení Vnitřní osvětlení | 10 A. | Červené |
| 12 | Zámek zapalování | 5 A. | Světle hnědá |
| 13 | – | 5 A. | Světle hnědá |
| čtrnáct | Elektricky ovládaná okna s dětskou pojistkou, relé zvedání předního okna, relé zvedání zadního okna, počítač CAREG | 5 A. | Světle hnědá |
| patnáct | ABS, ESP | 10 A. | Červené |
| šestnáct | Brzdové světlo, relé brzdových světel | 10 A. | Červené |
| 17 | Čerpadlo systému ostřikovače / ostřikovače zadního skla | 20 A. | Žlutá |
| 18 | Transpondér, UCH | 5 A. | Světle hnědá |
| devatenáct | Elektricky ovládaná zadní okna | 30 A. | Zelená |
| dvacet | Vyhřívané sedadlo, dodávka nástaveb, TCU | 15 A. | Modrý |
| 21 | Klakson, diagnostické připojení | 15 A. | Modrý |
| 22 | Systém ostřikování zadních oken | 15 A. | Modrý |
| 23 | Topný ventilátor | 20A (ovládání klimatizace) 30A (vytápění) |
Žlutá (klimatizace) Zelená (topení) |
| 24 | Ventilátor klimatizace | 20 A. | Žlutá |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | Elektricky ovládaná přední okna | 40 A. | oranžový |
| 28 | Elektrická vnější zpětná zrcátka | 5 A. | Žlutá |
| 29 | Vyhřívání zadního okna | 30 A. | Zelená |
vertisements ad
Relé v pojistkové skříňce palubní desky
| Ne. | Relé |
|---|---|
| K13/1 | Relé vyhřívání zadního okna |
| K13/2 | Relé spínače předního okna |
| K13/3 | Relé spínače elektrického ovládání zadních oken |
| K40/9k1 | Relé záložního ohřívače 1 |
| K40/9k2 | Relé záložního ohřívače 2 |
| K40/9k3 | Relé obvodu 15R |
Ostatní vnitřní relé
| Ne. | Relé |
|---|---|
| K13/4 | Relé ochrany proti skřípnutí |
| K40/10k1 | Relé obvodu 61 |
| K40/10k2 | Relé obvodu 15R |
| K40/11k1 | Výkonové relé sedadla |
| K40/11k2 | Relé brzdových světel |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna v motorovém prostoru (levá strana), pod krytem.
vertisements ad
Schéma pojistkové skříňky
Přiřazení pojistek a relé v pojistkové skříňce motorového prostoru
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| F7f1 | Platí pro motor 607: Topný modul pro předehřívání chladicí kapaliny | 60 |
| F7f2 | Platí pro motor 607: Topný modul pro předehřívání chladicí kapaliny | 60 |
| F7f3 | Platí pro motor 607: koncový stupeň žhavení, dvouspojková převodovka | 60 |
| F7f4 | Náhradní | – |
| F7f5 | Pojistka napájecího zdroje pro obvod 30 Relé napájecího zdroje nástavby, rádio, displej, houkačka, diagnostický konektor, spínač brzdových světel, elektrické relé vnějších zpětných zrcátek, monitorování tlaku v pneumatikách, ESP, indikátor doběhu (bezdrátový), senzor deště / světla, napájení výrobce nástaveb napájení, relé klimatizace, relé posilovače řízení, vnitřní osvětlení | 70 |
| F7f6 | ESP | padesáti |
| F7f7 | Platí pro motor 607: Relé přídavného topení 1 | 40 |
| F7f8 | Pojistka napájení obvodu 30 Relé vyhřívání zadního okna, spojka přívěsu, pojistka prostoru pro cestující a předřazená pojistka modulu 2 relé, relé spínače předního okna (do 05/14), relé motoru elektrického ovládání předních oken (od 06/14) | 70 |
| F7f9 | Platí pro motor 607: Relé přídavného topení 2 | 70 |
| F1O/1f1 | Pojistkový a reléový modul (SRM) | Pět |
| F10/1f2 | Senzor baterie | Pět |
| F10/1f3 | relé vzduchového prvku pro předehřívání paliva | 25 |
| F10/1f4 | Relé napájení palivového čerpadla | dvacet |
| F10/1f5 | Platí do 05/14: počítač CDI (obvod 87), počítač ME-SFI [ME] (obvod 87), relé palivového čerpadla (motor 607) | patnáct |
| F10/1f6 | Čidlo kondenzace palivového filtru (motor 607 do 05/14) Platné od 06/14: počítač CDI (obvod 87), počítač ME-SFI [ME] (obvod 87), relé palivového čerpadla (motor 607) |
patnáct |
| F10/1f7 | Náhradní | – |
| F10/1f8 | Náhradní | – |
| F10/2f1 | Napájení řídicí jednotky pojistkového a reléového modulu (SRM) | 60 |
| F10/2f2 | Napájení řídicí jednotky pojistkového a reléového modulu (SRM) | 60 |
| Relé | ||
| R1 | Relé ECU motoru (do 05/14) | |
| R2 | Relé motoru elektrického ventilátoru, krok 2 | |
| R3 | Relé palivového čerpadla | |
| R4 | Relé předehřívání paliva / ukazatel zpátečky |
vertisements ad
Řídicí jednotka modulu pojistky a relé (SRM)
Řídicí jednotka modulu pojistky a relé (SRM)
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| N50f1 | Stěrač | třicet |
| N50f2 | ESP | 25 |
| N50f3 | Náhradní | – |
| N50f4 | Elektrický posilovač řízení | Pět |
| N50f5 | Reléový obvod 15 | patnáct |
| N50f6 | Airbag, navíječ nouzového napětí | 7.5 |
| N50f7 | Náhradní | – |
| N50f8 | Náhradní | – |
| N50f9 | Klimatizace | patnáct |
| N50f10 | Relé funkce motoru, obvod 87 | 25 |
| N50f11 | Relé funkce motoru, obvod 87 | patnáct |
| N50f12 | Zpětná lampa, odporové relé pro předehřívání paliva | deset |
| N50f13 | Počítač CDI (obvod 15), počítač ME-SFI [ME] (obvod 15) | Pět |
| N50f14 | Náhradní | – |
| N50f15 | Vstup | třicet |
vertisements ad
Přední pojistková skříňka
Přední pojistková skříňka
| Ne. | Sloučená funkce | Zesilovač |
|---|---|---|
| F32f1 | Pojistkový blok motorového prostoru 2 | 250 |
| F32f2 | Vstup | 500 |
| F32f3 | Napájecí zdroj pro pojistkový blok 1 motorového prostoru, relé počítače motoru (K10/3, až 05/14), relé funkce motoru (N50k8, od 06/14/4) | 40 |
| F32f4 | Relé motoru ventilátoru spalovacího motoru (N50k3) | 40 |
| F32f5 | Elektrický posilovač řízení | 70 |
| F32f6 | Napájení pojistkového a reléového modulu | 40 |
| F32f7 | Napájení pojistkového bloku motoru 1 | třicet |
