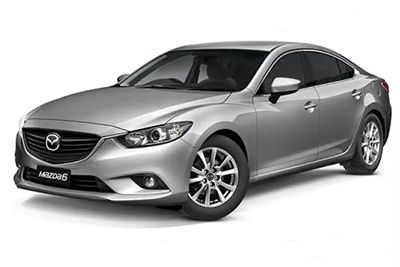

V tomto článku uvažujeme o třetí generaci Mazdy 6 (GJ1, GL), dostupné od roku 2013 do současnosti. Zde najdete schémata pojistkových skříní Mazda 6 2013, 2014, 2015, 2016, 2017, 2018, 2019 a 2020 , informace o umístění pojistkových panelů uvnitř vozu a informace o přiřazení každé pojistky (uspořádání pojistek) ).
Contents
Rozložení pojistky Mazda6 2013-2020
Pojistky zapalovače cigaret (napájecí zásuvka): č. 9 „F.OUTLET“ („R.OUTLET1“ od roku 2018), # 14 (od roku 2018) „R.OUTLET2“ v pojistkové skříňce prostoru pro cestující a pojistka č. 52 „R. OUTLET2 “(„ OUTLET “od roku 2018) v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Pokud elektrický systém nefunguje, nejprve zkontrolujte pojistky na panelu levého bočního štítu.
Pokud světlomety nebo jiné elektrické součásti nefungují a pojistky v kabině jsou normální, zkontrolujte pojistkový blok pod kapotou.
Prostor pro cestující
Pojistková skříňka je umístěna na levé straně vozidla.
Motorový prostor
Schémata pojistkových skříní
2013, 2014, 2015
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2013, 2014, 2015)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | PŘIDAT VENTILÁTOR | 30 A. | Fanoušek |
| 2 | IG2 | 30 A. | Pro ochranu různých obvodů |
| 3 | VSTŘIKOVAČ | 30 A. | Řídicí systém motoru |
| 4 | FANOUŠEK | 40 A. | – |
| Pět | P. OKNO 1 | 30 A. | Elektricky ovládaná okna (některé modely) |
| 6 | – | – | – |
| 7 | PŘIDAT VENTILÁTOR | 40 A. | – |
| osm | EVVT | 20 A. | Řídicí systém motoru |
| devět | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| deset | DC DC DE | 40 A. | – |
| jedenáct | GE FAN | 30 A. | Fanoušek |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | – | – | – |
| patnáct | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| šestnáct | ABS/DSC M | 50 A. | ABS, dynamický systém řízení stability |
| 17 | KABINA. + B | 50 A. | Pro ochranu různých obvodů |
| 18 | STĚRAČ | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devatenáct | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| dvacet | DC DC REG | 30 A. | – |
| 21 | ENGINE.IG1 | 7,5 A | Řídicí systém motoru |
| 22 | C / U IG1 | 15 A. | Pro ochranu různých obvodů |
| 23 | H / L SPODNÍ L SKRYTÝ L | 15 A. | Světlomet (LH) (S xenonovými světlomety), Potkávací světlo (LH) (S halogenovými světlomety) |
| 24 | H / G BAS R. | 15 A. | Potkávací světla (pravá) (s halogenovými světlomety) |
| 25 | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 26 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| 27 | MOTOR 1 | 15 A. | Řídicí systém motoru |
| 28 | NA | 15 A. | Řídicí systém transaxle (některé modely) |
| 29 | H / ČISTĚTE | 20 A. | – |
| třicet | Klimatizace | 7,5 A | Klimatizace |
| 31 | K ČERPADLU | 15 A. | – |
| 32 | STOP | 10 A. | Brzdová světla |
| 33 | STĚRAČ R. | 15 A. | Systém zabraňující krádeži (některé modely) |
| 34 | H/L VYSOKÝ | 20 A. | Dálkové světlo |
| 35 | SKRÝT | 15 A. | Světlomet (RH) (S xenonovými fúzními světlomety) |
| 36 | MLHA | 15 A. | Mlhová světla (některé modely) |
| 37 | ANG.+B | 7,5 A | Řídicí systém motoru |
| 38 | AUDIO2 | 7,5 A | Audio systém |
| 39 | LUMINOUS GIS | 5 A. | – |
| 40 | METER2 | 7,5 A | – |
| 41 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| 42 | SRS1 | 7,5 A | Nafukovací vak |
| 43 | BOSE | 25 A. | Model vybavený audio systémem Bose |
| 44 | AUDIO 1 | 15 A. | Audio systém |
| 45 | ABS/DSC S | 30 A. | ABS, dynamický systém řízení stability |
| 46 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém |
| 47 | HORKÉ PALIVO | 25 A. | – |
| 48 | FRONTA | 15 A. | Zadní světla, osvětlení registrační značky |
| 49 | PALIVOVÉ ČERPADLO 2 | 25 A. | – |
| padesáti | RIZIKO | 25 A. | Výstražná světla. Směrová světla / Přední obrysová světla, Parkovací světla |
| 51 | DRL | 15 A. | Světla pro denní svícení (některé modely) |
| 52 | EXIT R.2 | 15 A. | Vedlejší úlovky |
| 53 | TROUBIT | 15 A. | troubit |
| 54 | POKOJ, MÍSTNOST | 15 A. | stropní světlo |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2013, 2014, 2015)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | P.SEDAT D | 30 A. | Elektrické sedadlo (některé modely) |
| 2 | P. OKNO 3 | 30 A. | Elektricky ovládaná okna (některé modely) |
| 3 | EXIT R.3 | 15 A. | – |
| 4 | P. OKNO2 | 25 A. | Elektrická okna |
| Pět | SRS2 / VÝHRADNĚ | 15 A. | Senzor hmotnosti sedadla (některé modely) |
| 6 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| 7 | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo (některé modely) |
| osm | SLUNEČNÍ STŘECHA | 10 A. | Střešní okno (některé modely) |
| devět | F. EXIT | 15 A. | Vedlejší úlovky |
| deset | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| jedenáct | EXIT R.1 | 15 A. | – |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | – | – | – |
| patnáct | – | – | – |
| šestnáct | – | – | – |
| 17 | M.DEF | 7,5 A | Zrcadlový odmlžovač (některé modely) |
| 18 | – | – | – |
| devatenáct | – | – | – |
| dvacet | V IND | 7,5 A | Indikátor řazení AT (některé modely) |
| 21 | P.SIEGE P | 30 A. | Elektrické sedadlo (některé modely) |
2016
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2016)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | PŘIDAT VENTILÁTOR | 30 A. | Fanoušek |
| 2 | IG2 | 30 A. | Pro ochranu různých obvodů |
| 3 | VSTŘIKOVAČ | 30 A. | Řídicí systém motoru |
| 4 | FANOUŠEK | 40 A. | – |
| Pět | P. OKNO 1 | 30 A. | – |
| 6 | – | – | – |
| 7 | PŘIDAT VENTILÁTOR | 40 A. | – |
| osm | EVVT | 20 A. | Řídicí systém motoru |
| devět | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| deset | DC DC DE | 40 A. | – |
| jedenáct | GE FAN | 30 A. | Fanoušek |
| 12 | WE L | 20 A. | Elektrická parkovací brzda (LH) |
| 13 | ZVUK | 40 A. | Audio systém |
| čtrnáct | PEB R. | 20 A. | Elektrická parkovací brzda (RH) |
| patnáct | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| šestnáct | ABS/DSC M | 50 A. | ABS, dynamický systém řízení stability |
| 17 | KABINA. + B | 50 A. | Pro ochranu různých obvodů |
| 18 | STĚRAČ | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devatenáct | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| dvacet | DC DC REG | 30 A. | Pro ochranu různých obvodů (některé modely) |
| 21 | ENGINE.IG1 | 7,5 A | Řídicí systém motoru |
| 22 | C / U IG1 | 15 A. | Pro ochranu různých obvodů |
| 23 | H / L SPODNÍ L SKRYTÝ L | 15 A. | Potkávací světlo (LH) |
| 24 | H / G BAS R. | 15 A. | Potkávací světlo (RH) |
| 25 | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 26 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| 27 | MOTOR 1 | 15 A. | Řídicí systém motoru |
| 28 | NA | 15 A. | Řídicí systém transaxle (některé modely) |
| 29 | H / ČISTĚTE | 20 A. | – |
| třicet | Klimatizace | 7,5 A | Klimatizace |
| 31 | K ČERPADLU | 15 A. | Řídicí systém transaxle (některé modely) |
| 32 | STOP | 10 A. | Brzdová světla |
| 33 | STĚRAČ R. | 15 A. | Systém zabraňující krádeži (některé modely) |
| 34 | H/L VYSOKÝ | 20 A. | Dálkové světlo |
| 35 | SKRÝT | 15 A. | – |
| 36 | MLHA | 15 A. | Mlhová světla (některé modely) |
| 37 | ANG.+B | 7,5 A | Řídicí systém motoru |
| 38 | AUDIO2 | 7,5 A | Audio systém |
| 39 | LUMINOUS GIS | 5 A. | – |
| 40 | METER2 | 7,5 A | – |
| 41 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| 42 | SRS1 | 7,5 A | Nafukovací vak |
| 43 | BOSE | 25 A. | Model vybavený zvukovým systémem Bose (některé modely) |
| 44 | AUDIO 1 | 15 A. | Audio systém |
| 45 | ABS/DSC S | 30 A. | ABS, dynamický systém řízení stability |
| 46 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém |
| 47 | HORKÉ PALIVO | 25 A. | – |
| 48 | FRONTA | 15 A. | Zadní světla, osvětlení registrační značky |
| 49 | PALIVOVÉ ČERPADLO 2 | 25 A. | – |
| padesáti | RIZIKO | 25 A. | Výstražná světla, směrová světla / přední obrysová světla, parkovací světla |
| 51 | DRL | 15 A. | Světla pro denní svícení (některé modely) |
| 52 | EXIT R.2 | 15 A. | Vedlejší úlovky |
| 53 | TROUBIT | 15 A. | troubit |
| 54 | POKOJ, MÍSTNOST | 15 A. | stropní světlo |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2016)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | P.SEDAT D | 30 A. | Elektrické sedadlo (některé modely) |
| 2 | P. OKNO 3 | 30 A. | Elektricky ovládaná okna (některé modely) |
| 3 | EXIT R.3 | 15 A. | – |
| 4 | P. OKNO2 | 25 A. | Elektrická okna |
| Pět | SRS2 / VÝHRADNĚ | 15 A. | – |
| 6 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| 7 | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo (některé modely) |
| osm | SLUNEČNÍ STŘECHA | 10 A. | Střešní okno (některé modely) |
| devět | F. EXIT | 15 A. | Vedlejší úlovky |
| deset | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| jedenáct | EXIT R.1 | 15 A. | – |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | – | – | – |
| patnáct | – | – | – |
| šestnáct | – | – | – |
| 17 | M.DEF | 7,5 A | Zrcadlový odmlžovač (některé modely) |
| 18 | R.SIEGE W. | 20 A. | Vyhřívané sedadlo (některé modely) |
| devatenáct | TINT R. | 7,5 A | – |
| dvacet | V IND | 7,5 A | Indikátor řazení AT (některé modely) |
| 21 | P.SIEGE P | 30 A. | Elektrické sedadlo (některé modely) |
2017
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2017)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | PŘIDAT VENTILÁTOR | 30 A. | Fanoušek |
| 2 | IG2 | 30 A. | Pro ochranu různých obvodů |
| 3 | VSTŘIKOVAČ | 30 A. | Řídicí systém motoru |
| 4 | FANOUŠEK | 40 A. | – |
| Pět | P. OKNO 1 | 30 A. | – |
| 6 | – | – | – |
| 7 | PŘIDAT VENTILÁTOR | 40 A. | – |
| osm | EVVT SCR1 | 20 A. | Řídicí systém motoru |
| devět | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| deset | DCDC DE | 40 A. | – |
| jedenáct | GE FAN | 30 A. | Fanoušek |
| 12 | WE L | 20 A. | Elektrická parkovací brzda (LH) |
| 13 | ZVUK | 40 A. | Audio systém |
| čtrnáct | PEB R. | 20 A. | Elektrická parkovací brzda (RH) |
| patnáct | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| šestnáct | ABS/DSC M | 50 A. | ABS, dynamický systém řízení stability |
| 17 | KABINA. + B | 50 A. | Pro ochranu různých obvodů |
| 18 | STĚRAČ | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devatenáct | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| dvacet | DC DC REG | 30 A. | – |
| 21 | MOTOR. IG1 | 7,5 A | Řídicí systém motoru |
| 22 | C / U IG1 | 15 A. | Pro ochranu různých obvodů |
| 23 | H / L SPODNÍ L SKRYTÝ L | 15 A. | Potkávací světlo (LH) |
| 24 | H / G BAS R. | 15 A. | Potkávací světlo (RH) |
| 25 | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 26 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| 27 | MOTOR 1 | 15 A. | Řídicí systém motoru |
| 28 | NA | 15 A. | Řídicí systém transaxle (některé modely), spínač zapalování |
| 29 | H / ČISTĚTE | 20 A. | – |
| třicet | Klimatizace | 7,5 A | Klimatizace |
| 31 | K ČERPADLU | 15 A. | – |
| 32 | STOP | 10 A. | Brzdová světla |
| 33 | R. STĚRAČ | 15 A. | Systém zabraňující krádeži (některé modely) |
| 34 | H/L VYSOKÝ | 20 A. | Dálkové světlo |
| 35 | SKRYL SV. OHŘÍVAČ VODY | 15 A. | Vyhřívaný volant (některé modely) |
| 36 | MLHA | 15 A. | Mlhová světla (některé modely) |
| 37 | ANG.+B | 7,5 A | Řídicí systém motoru |
| 38 | AUDIO2 | 7,5 A | Audio systém |
| 39 | LUMINOUS GIS | 5 A. | – |
| 40 | METER2 | 7,5 A | – |
| 41 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| 42 | SRS1 | 7,5 A | Nafukovací vak |
| 43 | BOSE | 25 A. | Model vybavený audio systémem Bose |
| 44 | AUDIO 1 | 15 A. | Audio systém |
| 45 | ABS/DSC S | 30 A. | ABS, dynamický systém řízení stability |
| 46 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém |
| 47 | HORKÉ PALIVO | 25 A. | – |
| 48 | FRONTA | 15 A. | Zadní světla, osvětlení registrační značky |
| 49 | PALIVOVÉ ČERPADLO SCR2 | 25 A. | – |
| padesáti | RIZIKO | 25 A. | Výstražná světla, směrová světla / přední obrysová světla, parkovací světla |
| 51 | DRL | 15 A. | Světla pro denní svícení (některé modely) |
| 52 | EXIT R.2 | 15 A. | Vedlejší úlovky |
| 53 | TROUBIT | 15 A. | troubit |
| 54 | POKOJ, MÍSTNOST | 15 A. | stropní světlo |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | P.SEDAT D | 30 A. | Elektrické sedadlo (některé modely) |
| 2 | P. OKNO 3 | 30 A. | Elektricky ovládaná okna (některé modely) |
| 3 | EXIT R.3 | 15 A. | – |
| 4 | P. OKNO2 | 25 A. | Elektrická okna |
| Pět | SRS2 / VÝHRADNĚ | 15 A. | – |
| 6 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| 7 | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo (některé modely) |
| osm | SLUNEČNÍ STŘECHA | 10 A. | Střešní okno (některé modely) |
| devět | F. EXIT | 15 A. | Vedlejší úlovky |
| deset | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| jedenáct | EXIT R.1 | 15 A. | – |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | – | – | – |
| patnáct | – | – | – |
| šestnáct | – | – | – |
| 17 | M.DEF | 7,5 A | Zrcadlový odmlžovač (některé modely) |
| 18 | R.SIEGE W. | 20 A. | Vyhřívané sedadlo (některé modely) |
| devatenáct | TINT R. | 7,5 A | – |
| dvacet | V IND | 7,5 A | Indikátor řazení AT (některé modely) |
| 21 | P.SIEGE P | 30 A. | Elektrické sedadlo (některé modely) |
2018, 2019, 2020
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2018, 2019, 2020)
| Ne. | Příjmení | Proud | Chráněná součást |
|---|---|---|---|
| jeden | AUDIO DCDC REG |
30 A. | 2018: Audio systém (některé modely), Pro ochranu různých obvodů 2019-2020: Audio systém |
| 2 | IG2 | 30 A. | Pro ochranu různých obvodů |
| 3 | VSTŘIKOVAČ ENG. POD |
30 A. | Řídicí systém motoru (některé modely) |
| 4 | SCR1 EVVT | 20 A. | Řídicí systém motoru (některé modely) |
| Pět | P. OKNO 1 | 30 A. | Elektrická okna |
| 6 | IG1 2 | 30 A. | Pro ochranu různých obvodů |
| 7 | – | – | – |
| osm | PŘIDAT VENTILÁTOR | 50 A. | Chladicí ventilátor (některé modely) |
| devět | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| deset | DCDC DE | 40 A. | Pro ochranu různých obvodů (některé modely) |
| jedenáct | PEB R. | 20 A. | Elektrická parkovací brzda (EPB) (RH) |
| 12 | WE L | 20 A. | Elektrická parkovací brzda (EPB) (LH) |
| 13 | KABINA. + B | 50 A. | Pro ochranu různých obvodů |
| čtrnáct | GE FAN | 30 A. | Chladicí ventilátor (některé modely) |
| patnáct | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| šestnáct | ABS/DSC M | 50 A. | ABS, dynamický systém řízení stability |
| 17 | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| 18 | STĚRAČ | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devatenáct | FANOUŠEK | 50 A. | Chladicí ventilátor (některé modely) |
| dvacet | PŘIDAT VENTILÁTOR | 30 A. | Chladicí ventilátor (některé modely) |
| 21 | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 22 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| 23 | AUDIO2 | 7,5 A | Audio systém |
| 24 | METER2 | 10 A. | 2018: Sdružený přístroj (některé modely) 2019-2020: nepoužívá se |
| 25 | SRS1 | 7,5 A | Nafukovací vak |
| 26 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| 27 | MOTOR IG1 | 7,5 A | Řídicí systém motoru |
| 28 | NA | 15 A. | Řídicí systém transaxle (některé modely), spínač zapalování |
| 29 | H / ČISTĚTE | 20 A. | 2018: Ostřikovač světlometů (některé modely) 2019-2020: Nepoužívá se |
| třicet | Klimatizace | 7,5 A | Klimatizace |
| 31 | K ČERPADLU | 15 A. | 2018: Řídicí systém Transaxle (některé modely) 2019-2020: Nepoužívá se |
| 32 | TROUBIT | 15 A. | troubit |
| 33 | R. STĚRAČ | 15 A. | 2018: Stěrač zadního okna (některé modely), Systém proti krádeži (některé modely) 2019-2020: Systém proti krádeži |
| 34 | H/L VYSOKÝ | 20 A. | Dálkové světlo |
| 35 | – | – | – |
| 36 | STĚRAČ. DEI | 20 A. | Rozmrazovač stěračů (některé modely) |
| 37 | ANG.+B | 7,5 A | Řídicí systém motoru |
| 38 | H / L NÍZKÁ L | 15 A. | Potkávací světlo (LH) |
| 39 | LUMINOUS GIS | 5 A. | 2018: Systém řízení motoru (některé modely) 2019-2020: Nepoužívá se |
| 40 | ENGINE 1 ENGINE4 |
15 A. | Řídicí systém motoru |
| 41 | C / U IG1 | 15 A. | 2018: Pro ochranu různých obvodů 2019-2020: Systém řízení motoru |
| 42 | VYTÁPĚNÍ SV. | 15 A. | Vyhřívaný volant (některé modely) |
| 43 | – | – | – |
| 44 | AUDIO 1 | 25 A. | Audio systém |
| 45 | ABS/DSC S | 30 A. | ABS, dynamický systém řízení stability |
| 46 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém (některé modely) |
| 47 | HORKÉ PALIVO | 25 A. | Ohřívač paliva (některé modely) |
| 48 | FRONTA | 15 A. | Zadní světla, Osvětlení SPZ |
| 49 | SCR2 POMPE A CARBURANT2 |
25 A. | 2018: Systém řízení motoru (některé modely) 2019-2020: Palivový systém (některé modely) |
| padesáti | RIZIKO | 25 A. | 2018: Výstražná světla, směrová světla, poziční světla. 2019-2020: Výstražná světla, směrová světla / přední obrysová světla, parkovací světla |
| 51 | H / G BAS R. | 15 A. | Potkávací světlo (RH) |
| 52 | VÝSTUP | 25 A. | 2018: Nepoužívá se 2019-2020: Vedlejší úlovek |
| 53 | STOP | 10 A. | 2018: Brzdová světla, zadní mlhová světla (některé modely) 2019-2020: Brzdová světla |
| 54 | POKOJ, MÍSTNOST | 25 A. | 2018: Pro ochranu různých obvodů 2019-2020: Stropní světlo |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2018, 2019, 2020)
| Ne. | Příjmení | Proud | Chráněná součást |
|---|---|---|---|
| jeden | P.SEDAT D | 30 A. | Elektrické sedadlo |
| 2 | P.SEAT P1 | 30 A. | Elektrické sedadlo |
| 3 | R. SIEGE W1 | 20 A. | Vyhřívané sedadlo |
| 4 | P. OKNO2 | 25 A. | Elektrická okna |
| Pět | SRS2 / VÝHRADNĚ | 15 A. | 2018: elektrický zámek řízení 2019-2020: nepoužívá se |
| 6 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| 7 | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo |
| osm | SLUNEČNÍ STŘECHA | 10 A. | Střešní okno |
| devět | EXIT R.1 | 15 A. | 2018: Vedlejší úlovky 2019-2020: Nepoužívá se |
| deset | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| jedenáct | V IND | 7,5 A | Indikátor řazení AT |
| 12 | INTERIÉR 1 | 15 A. | Pro ochranu různých obvodů |
| 13 | INTERIÉR2 | 10 A. | 2018: Pro ochranu různých obvodů 2019-2020: Stropní světlo |
| čtrnáct | EXIT R.2 | 15 A. | Vedlejší úlovky |
| patnáct | USB | 7,5 A | USB zásuvka |
| šestnáct | SCR3 | 15 A. | 2018: 2019-2020 řídicí systém motoru : nepoužívá se |
| 17 | SCR4 | 15 A. | 2018: 2019-2020 řídicí systém motoru : nepoužívá se |
| 18 | AUDIO3 | 15 A. | Audio systém |
| devatenáct | TINT R. | 7,5 A | 2018: Zadní sluneční clona 2019-2020: Nepoužívá se |
| dvacet | M.DEF | 7,5 A | Zrcadlový odmlžovač |
| 21 | – | – | – |
