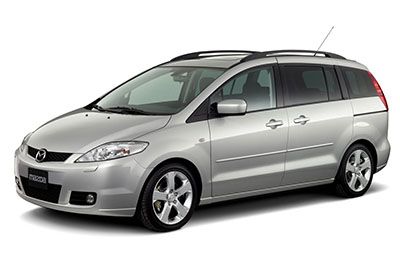

V tomto článku uvažujeme o druhé generaci Mazdy 5, vyráběné v letech 2005 až 2010. Zde najdete schémata pojistkových skříní Mazdy 5 2006, 2007, 2008, 2009 a 2010 , získáte informace o umístění čísla panelů pojistek uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek).
Contents
Uspořádání pojistek Mazda5 2006-2010
Pojistky zapalovače cigaret (napájecí zásuvka): 4 „P.OUTLET“ (zásuvka pro příslušenství) a č. 6 „CIGAR“ (zapalovač) v pojistkové skříňce palubní desky
Umístění pojistkové skříňky
Pokud elektrický systém nefunguje, nejprve zkontrolujte pojistky na straně spolujezdce.
Pokud světlomety nebo jiné elektrické součásti nefungují a pojistky v kabině jsou v pořádku, zkontrolujte pojistkový blok pod kapotou.
Prostor pro cestující
Pojistková skříňka je umístěna za krytem na palubní desce na straně spolujezdce.
Motorový prostor
Tavná jistina:
Chcete -li vyměnit HLAVNÍ pojistku, obraťte se na autorizovaného prodejce Mazda.
Schémata pojistkových skříní
2006
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2006)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | FANOUŠEK | 30 A. | Fanoušek |
| 2 | FANOUŠEK | 30 A. | Fanoušek |
| 3 | P. VĚTR | 40 A. | Elektricky ovládaná okna (některé modely) |
| 4 | IG KEY1 | 30 A. | Pro ochranu různých obvodů |
| Pět | ABS-V | 20 A. | ABS, DSC (některé modely) |
| 6 | ABS-P | 30 A. | ABS, DSC (některé modely) |
| 7 | IG KEY2 | 20 A. | Pro ochranu různých obvodů (některé modely) |
| osm | TEPLO-ODMRAZOVAČ | 20 A. | Ohřívač vody (některé modely) |
| devět | FANOUŠEK | 40 A. | Motor větráku |
| deset | ŽÁROVEK IG KLÍČ | 40 A. | Žhavicí svíčky (některé modely) |
| jedenáct | BTN | 40 A. | Pro ochranu různých obvodů |
| 12 | IG KEY2 | 40 A. | Pro ochranu různých obvodů (některé modely) |
| 13 | P.SLIDE LH CLOSURE | 20 A. | Snadné zavírání, elektrické posuvné dveře (LH) (některé modely) |
| čtrnáct | CLOSURE P.SLIDE RH | 20 A. | Snadné zavírání, elektrické posuvné dveře (RH) (některé modely) |
| patnáct | EHPAS | 80 A. | Elektrohydraulický posilovač řízení (některé modely) |
| šestnáct | MLHA | 15 A. | Přední mlhová světla (některé modely) |
| 17 | D.LOCK | 20 A. | Elektrické zamykání dveří |
| 18 | P.WIND H / CLEANER | 20 A. | Ostřikovače světlometů (některé modely), elektricky ovládaná okna (některé modely) |
| devatenáct | MAG | 10 A. | Magnetická spojka |
| dvacet | ODBAVENÍ | 25 A. | Odmrazovač zadního okna |
| 21 | THE+B | 10 A. | PCM |
| 22 | STOP | 10 A. | Brzdová světla |
| 23 | POHONNÉ HMOTY | 20 A. | Palivové čerpadlo (některé modely), Ohřívač paliva (některé modely) |
| 24 | RIZIKO | 10 A. | Směrová světla, výstražná světla |
| 25 | POKOJ, MÍSTNOST | 15 A. | Stropní světla. Světla na čtení, Osvětlení zavazadlového prostoru, Pro ochranu různých obvodů |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | LUMINOUS GIS | 7,5 A | PCM (některé modely) |
| 29 | MANAŽER LIDSKÝCH ZDROJŮ | 10 A. | Dálková světla (RH) |
| třicet | HLAVA HL | 10 A. | Dálková světla (LH) |
| 31 | TROUBIT | 15 A. | troubit |
| 32 | SLUNEČNÍ STŘECHA | 20 A. | Střešní okno (některé modely) |
| 33 | Zloděj ETC ZRCADLO | 7,5 A | Systém zabraňující krádeži (některé modely) |
| 34 | HLAVA LR | 15 A. | Potkávací světla (RH), manuální nastavení světlometů (některé modely) |
| 35 | HEAD LL | 15 A. | Potkávací světlomety (LH) |
| 36 | Z BAR2 | 15 A. | Ohřívač O2 (některé modely) |
| 37 | BARRE ENG | 15 A. | Senzor průtoku vzduchu, řídicí systém motoru |
| 38 | INJ | 20 A. | Injektor (některé modely), PCM (některé modely) |
| 39 | ILLUMI | 10 A. | Osvětlení |
| 40 | FRONTA | 10 A. | Zadní světla, parkovací světla, osvětlení registrační značky. Zadní mlhové světlo (některé modely), Pro ochranu různých obvodů |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2006)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Rozmrazovač zrcátek (některé modely) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | P. VÝSTUP | 15 A. | Zásuvka pro příslušenství |
| Pět | MAJ / L | 5 A. | AT směna (některé modely) |
| 6 | DOUTNÍK | 15 A. | Zapalovač |
| 7 | ZRCADLO | 7,5 A | Elektrické zpětné zrcátko, audio systém (některé modely) |
| osm | Klimatizace | 10 A. | Klimatizace |
| devět | F. WIP | 25 A. | Stěrače a ostřikovače čelního skla |
| deset | R. WIP | 15 A. | Stěrač a ostřikovač zadního okna |
| jedenáct | FR | 5 A. | Hlavní relé (některé modely), PCM (některé modely) |
| 12 | METR | 10 A. | Přístrojová deska. Automatické nastavení světlometů (některé modely) |
| 13 | SAS | 10 A. | Doplňkové zádržné systémy |
| čtrnáct | ROJ | 15 A. | Vyhřívané sedadlo (některé modely) |
| patnáct | ABS/ASN | 5 A. | ABS, DSC (některé modely) |
| šestnáct | EHPAS | 5 A. | Elektrohydraulický posilovač řízení (některé modely) |
| 17 | FR2 | 15 A. | – |
| 18 | P/W | 30 A. | Elektricky ovládaná okna (některé modely) |
| devatenáct | P/W | 40 A. | – |
2007
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2007)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | FANOUŠEK | 30 A. | Fanoušek |
| 2 | FANOUŠEK | 30 A. | Fanoušek |
| 3 | P. VĚTR | 40 A. | – |
| 4 | IG KEY1 | 30 A. | – |
| Pět | ABS-V | 20 A. | břišní svaly |
| 6 | ABS-P | 30 A. | břišní svaly |
| 7 | IG KEY2 | 20 A. | Pro ochranu různých obvodů |
| osm | TEPLO-ODMRAZOVAČ | 20 A. | – |
| devět | FANOUŠEK | 40 A. | Motor větráku |
| deset | ŽÁROVEK IG KLÍČ | 40 A. | Pro ochranu různých obvodů |
| jedenáct | BTN | 40 A. | Pro ochranu různých obvodů |
| 12 | IG KEY2 | 40 A. | – |
| 13 | P.SLIDE LH CLOSURE | 20 A. | Snadné zavření (LH) (některé modely) |
| čtrnáct | CLOSURE P.SLIDE RH | 20 A. | Easy Close (RH) (Některé modely) |
| patnáct | EHPAS | 80 A. | Elektrohydraulický posilovač řízení |
| šestnáct | MLHA | 15 A. | Přední mlhová světla (některé modely) |
| 17 | D.LOCK | 20 A. | Elektrické zamykání dveří |
| 18 | P.WIND H / CLEANER | 20 A. | – |
| devatenáct | MAG | 10 A. | Magnetická spojka |
| dvacet | ODBAVENÍ | 25 A. | Odmrazovač zadního okna |
| 21 | THE+B | 10 A. | PCM |
| 22 | STOP | 10 A. | Brzdová světla |
| 23 | POHONNÉ HMOTY | 20 A. | Palivové čerpadlo |
| 24 | RIZIKO | 10 A. | Směrová světla, výstražná světla |
| 25 | POKOJ, MÍSTNOST | 15 A. | Stropní světla. Světla na čtení, Osvětlení zavazadlového prostoru, Pro ochranu různých obvodů |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | LUMINOUS GIS | 7,5 A | – |
| 29 | MANAŽER LIDSKÝCH ZDROJŮ | 10 A. | Dálková světla (RH) |
| třicet | HLAVA HL | 10 A. | Dálková světla (LH) |
| 31 | TROUBIT | 15 A. | troubit |
| 32 | SLUNEČNÍ STŘECHA | 20 A. | Střešní okno (některé modely) |
| 33 | Zloděj ETC ZRCADLO | 7,5 A | PCM |
| 34 | HLAVA LR | 15 A. | Potkávací světlomet (RH), manuální nastavení světlometů (některé modely) |
| 35 | HEAD LL | 15 A. | Potkávací světlo (LH) |
| 36 | Z BAR2 | 15 A. | PCM |
| 37 | BARRE ENG | 15 A. | Senzor průtoku vzduchu, řídicí systém motoru |
| 38 | INJ | 20 A. | Vstřikovač |
| 39 | ILLUMI | 10 A. | Osvětlení |
| 40 | FRONTA | 10 A. | Zadní světla, Parkovací světla, Osvětlení SPZ, K ochraně různých obvodů |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2007)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Rozmrazovač zrcátek (některé modely) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | P. VÝSTUP | 15 A. | Zásuvka pro příslušenství |
| Pět | MAJ / L | 5 A. | AT směna (některé modely) |
| 6 | DOUTNÍK | 15 A. | Zásuvka pro příslušenství |
| 7 | ZRCADLO | 7,5 A | Elektrické zpětné zrcátko, audio systém (některé modely) |
| osm | Klimatizace | 10 A. | Klimatizace |
| devět | F. WIP | 25 A. | Stěrače a ostřikovače čelního skla |
| deset | R. WIP | 15 A. | Stěrač a ostřikovač zadního okna |
| jedenáct | FR | 5 A. | PCM |
| 12 | METR | 10 A. | Přístrojová deska |
| 13 | SAS | 10 A. | Doplňkové zádržné systémy |
| čtrnáct | ROJ | 15 A. | Vyhřívané sedadlo (některé modely) |
| patnáct | ABS/ASN | 5 A. | břišní svaly |
| šestnáct | EHPAS | 5 A. | Elektrohydraulický posilovač řízení |
| 17 | FR2 | 15 A. | O2 ohřívač |
| 18 | P/W | 30 A. | Elektrická okna |
| devatenáct | P/W | 40 A. | – |
2008, 2009, 2010
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2008, 2009, 2010)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | FANOUŠEK | 30 A. | Fanoušek |
| 2 | FANOUŠEK | 30 A. | Fanoušek |
| 3 | P.WIND (bez systému zadního větrání) | 40 A. | Elektrická okna |
| 3 | VENTILÁTOR R. (Se zadním ventilačním systémem) | 30 A. | Motor zadního dmychadla |
| 4 | IG KEY1 INJ (bez systému zadního větrání) | 30 A. | Pro ochranu různých obvodů |
| 4 | IG KEY2 (se zadním ventilačním systémem) | 20 A. | – |
| Pět | ABS-V | 20 A. | břišní svaly |
| 6 | ABS-P | 30 A. | břišní svaly |
| 7 | IG KEY2 (bez systému zadního větrání) | 20 A. | – |
| 7 | IG KEY1 (se zadním ventilačním systémem) | 40 A. | Pro ochranu různých obvodů |
| osm | SKLENĚNÝ OHŘÍVAČ TCM | 20 A. | – |
| devět | Dmychadlo (bez systému zadního větrání) | 40 A. | Motor větráku |
| devět | F.BLOWER (se zadním ventilačním systémem) | 20 A. | Přední motor dmychadla |
| deset | ŽÁROVÝ KLÍČ IG (bez systému zadního větrání) | 40 A. | Pro ochranu různých obvodů |
| deset | F.BLOWER (se zadním ventilačním systémem) | 20 A. | Přední motor dmychadla |
| jedenáct | BTN | 60 A. | Pro ochranu různých obvodů |
| 12 | IG KEY2 | 40 A. | – |
| 13 | P.SLIDE LH CLOSURE | 20 A. | Snadné uzavření (některé modely) |
| čtrnáct | CLOSURE P.SLIDE RH | 20 A. | Snadné uzavření (některé modely) |
| patnáct | EHPAS | 80 A. | Elektrohydraulický posilovač řízení |
| šestnáct | MLHA | 15 A. | Mlhová světla (některé modely) |
| 17 | D.LOCK | 20 A. | Elektrické zamykání dveří |
| 18 | P.WIND H / CLEANER | 20 A. | Elektrická okna |
| devatenáct | ATD | 10 A. | Senzor polohy škrticí klapky |
| dvacet | ODBAVENÍ | 25 A. | Odmrazovač zadního okna |
| 21 | THE+B | 10 A. | PCM |
| 22 | STOP | 10 A. | Brzdová světla |
| 23 | POHONNÉ HMOTY | 20 A. | Palivové čerpadlo |
| 24 | RIZIKO | 10 A. | Směrová světla, výstražná světla |
| 25 | POKOJ, MÍSTNOST | 15 A. | Stropní světla, světla na čtení, osvětlení zavazadlového prostoru, pro ochranu různých obvodů |
| 26 | – | – | – |
| 27 | MAG | 10 A. | Magnetická spojka |
| 28 | GLOW SIC (Bez systému zadního větrání) | 7,5 A | – |
| 28 | – (Se zadním ventilačním systémem) | – | – |
| 29 | MANAŽER LIDSKÝCH ZDROJŮ | 10 A. | Dálková světla (RH) |
| třicet | HLAVA HL | 10 A. | Dálková světla (LH) |
| 31 | TROUBIT | 15 A. | troubit |
| 32 | SLUNEČNÍ STŘECHA | 20 A. | Střešní okno (některé modely) |
| 33 | ZRCÁTKO PROTI KRÁDEŽI (bez systému zadního větrání) | 7,5 A | Systém zabraňující krádeži (některé modely) |
| 33 | – | – | – |
| 34 | HLAVA LR | 15 A. | Potkávací světlomet (RH), manuální nastavení světlometů (některé modely) |
| 35 | HEAD LL | 15 A. | Potkávací světlo (LH) |
| 36 | Z BAR2 | 15 A. | O2 ohřívač |
| 37 | BARRE ENG | 15 A. | Senzor průtoku vzduchu, řídicí systém motoru |
| 38 | INJ ENG BA | 20 A. | Vstřikovač |
| 39 | ILLUMI | 10 A. | Osvětlení |
| 40 | FRONTA | 10 A. | Zadní světla, Parkovací světla, Osvětlení SPZ, K ochraně různých obvodů |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2008, 2009, 2010)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | M.DEF | 7,5 A | Rozmrazovač zrcátek (některé modely) |
| 2 | – | – | – |
| 3 | FR3 | 20 A. | Spínač zapalování |
| 4 | P. VÝSTUP | 15 A. | Zásuvka pro příslušenství |
| Pět | MAJ / L | 5 A. | AT směna (některé modely) |
| 6 | DOUTNÍK | 15 A. | Zapalovač |
| 7 | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko. Zvukový systém (některé modely) |
| osm | Klimatizace | 10 A. | Klimatizace |
| devět | F. WIP | 25 A. | Stěrače a ostřikovače čelního skla |
| deset | R. WIP | 15 A. | Stěrač a ostřikovač zadního okna |
| jedenáct | FR | 5 A. | Hlavní relé |
| 12 | METR | 10 A. | Přístrojová deska |
| 13 | SAS | 10 A. | Doplňkové zádržné systémy |
| čtrnáct | ROJ | 15 A. | Vyhřívané sedadlo (některé modely) |
| patnáct | ABS/ASN | 5 A. | břišní svaly |
| šestnáct | EHPAS | 5 A. | Elektrohydraulický posilovač řízení |
| 17 | FR2 | 15 A. | – |
| 18 | P/W | 30 A. | Elektrická okna |
| devatenáct | P/W | – | – |
