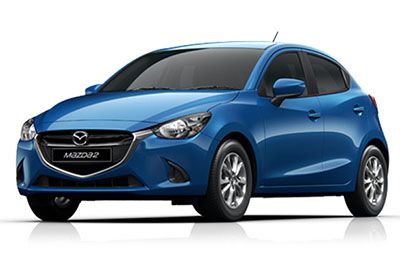

V tomto článku uvažujeme o čtvrté generaci Mazdy 2 (DJ), dostupné od roku 2015 do současnosti. Zde najdete schémata pojistkových skříněk Mazdy2, 2015 a 2017, informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek).
Uspořádání pojistek Mazda2 2015-2019 …
Pojistkou zapalovače cigaret (napájecí zásuvky) Mazdy 2 je pojistka č. 5 „F.OUTLET“ v pojistkové skříňce prostoru pro cestující.
Umístění pojistkové skříňky
Pokud některá světla, příslušenství nebo ovladače nefungují, zkontrolujte příslušný chránič obvodu. Pokud došlo k přepálení pojistky, vnitřní prvek se roztaví.
Pokud světlomety nebo jiné elektrické součásti nefungují a pojistky v kabině jsou normální, zkontrolujte pojistkový blok pod kapotou.
Prostor pro cestující
Kryt je umístěn na levé straně prostoru pro cestující, ve spodní části, poblíž dveří (u vozidel s levostranným řízením je tam také umístěn).
Motorový prostor
Schémata pojistkových skříní
2015, 2016
Motorový prostor
vertisements ad
Přidělení pojistek v motorovém prostoru (2015, 2016)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | C / U IG1 | 15 A. | Pro ochranu různých obvodů |
| 2 | MOTOR IG1 | 7,5 A | Řídicí systém motoru |
| 3 | SLUNEČNÍ STŘECHA | 10 A. | – |
| 4 | INTERIÉR | 15 A. | stropní světlo |
| Pět | THE+B | 7,5 A | Řídicí systém motoru |
| 6 | AUDIO2 | 15 A. | Audio systém |
| 7 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| osm | SRS1 | 7,5 A | Nafukovací vak |
| devět | METER2 | 7,5 A | Sdružený přístroj (některé modely) |
| deset | RÁDIO | 7,5 A | Audio systém |
| jedenáct | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 12 | MOTOR 1 | 15 A. | Řídicí systém motoru |
| 13 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| čtrnáct | AUDIO 1 | 25 A. | Audio systém |
| patnáct | A / C MAG | 7,5 A | Klimatizace Některé modely (některé modely) |
| šestnáct | K ČERPADLU | 15 A. | Řídicí systém transaxle (některé modely) |
| 17 | NA | 15 A. | Řídicí systém transaxle (některé modely) |
| 18 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| devatenáct | H / L RH | 20 A. | Maják (vpravo) |
| dvacet | ENG + B2 | 7,5 A | Řídicí systém motoru |
| 21 | FRONTA | 20 A. | Zadní světla, Osvětlení SPZ, Poziční světla |
| 22 | – | – | – |
| 23 | POKOJ, MÍSTNOST | 25 A. | stropní světlo |
| 24 | MLHA | 15 A. | Přední mlhová světla (některé modely) |
| 25 | H / ČISTĚTE | 20 A. | Ostřikovače světlometů (některé modely) |
| 26 | STOP | 10 A. | Brzdová světla, zadní mlhové světlo (některé modely) |
| 27 | TROUBIT | 15 A. | troubit |
| 28 | Kontakt H/L | 20 A. | Phare (LH) |
| 29 | ABS/DSC S | 30 A. | ABS, Dynamic Stability Control System (některé modely) |
| třicet | RIZIKO | 15 A. | Výstražná světla, směrová světla |
| 31 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém (některé modely) |
| 32 | HORKÉ PALIVO | 25 A. | Ohřívač paliva (některé modely) |
| 33 | STĚRAČ | 20 A. | Přední stěrač |
| 34 | KABINA + B | 50 A. | Pro ochranu různých obvodů |
| 35 | VENTILÁTOR 2 | 30 A. | Chladicí ventilátor (některé modely) |
| 36 | PALIVOVÉ ČERPADLO | 30 A. | – |
| 37 | ABS/DSC M | 50 A. | ABS, Dynamic Stability Control System (některé modely) |
| 38 | EVVT | 20 A. | Řídicí systém motoru (některé modely) |
| 39 | – | – | – |
| 40 | VENTILÁTOR 1 | 30 A. | Chladicí ventilátor (některé modely) |
| 41 | VENTILÁTOR 3 | 40 A. | Chladicí ventilátor (některé modely) |
| 42 | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| 43 | EPS | 60 A. | Systém posilovače řízení (některé modely) |
| 44 | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| 45 | 1G2 | 30 A. | Pro ochranu různých obvodů |
| 46 | VSTŘIKOVAČ | 30 A. | Řídicí systém motoru (některé modely) |
| 47 | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| 48 | P. OKNO 1 | 30 A. | Elektrická okna |
| 49 | DCDC DE | 40 A. | Pro ochranu různých obvodů (některé modely) |
vertisements ad
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2015, 2016)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| Pět | F. EXIT | 15 A. | Vedlejší úlovky |
| 6 | – | – | – |
| 7 | V IND | 7,5 A | Indikátor řazení AT (některé modely) |
| osm | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| devět | – | – | – |
| deset | P. OKNO2 | 25 A. | Elektrická okna |
| jedenáct | STĚRAČ R. | 15 A. | Stěrač a ostřikovač zadního okna |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | SRS2 / VÝHRADNĚ | 15 A. | Elektronický zámek řízení |
| patnáct | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo (některé modely) |
| šestnáct | M.DEF | 7,5 A | Zrcadlový odmlžovač (některé modely) |
2017
vertisements ad
Motorový prostor
Přidělení pojistek v motorovém prostoru (2017)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | C / U IG1 | 15 A. | Pro ochranu různých obvodů |
| 2 | MOTOR IG1 | 7,5 A | Řídicí systém motoru |
| 3 | SLUNEČNÍ STŘECHA | 10 A. | – |
| 4 | INTERIÉR | 15 A. | stropní světlo |
| Pět | THE+B | 7,5 A | Řídicí systém motoru |
| 6 | AUDIO2 | 15 A. | Audio systém |
| 7 | POČÍTAČ 1 | 10 A. | Přístrojová deska |
| osm | SRS1 | 7,5 A | Nafukovací vak |
| devět | METER2 | 7,5 A | Sdružený přístroj (některé modely) |
| deset | RÁDIO | 7,5 A | Audio systém |
| jedenáct | MOTOR 3 | 15 A. | Řídicí systém motoru |
| 12 | MOTOR 1 | 15 A. | Řídicí systém motoru |
| 13 | MOTOR 2 | 15 A. | Řídicí systém motoru |
| čtrnáct | AUDIO 1 | 25 A. | Audio systém |
| patnáct | A / C MAG | 7,5 A | Klimatizace Některé modely (některé modely) |
| šestnáct | K ČERPADLU | 15 A. | Řídicí systém transaxle (některé modely) |
| 17 | NA | 15 A. | Řídicí systém transaxle (některé modely) |
| 18 | D.LOCK | 25 A. | Elektrické zamykání dveří |
| devatenáct | H / L RH | 20 A. | Maják (vpravo) |
| dvacet | ENG + B2 | 7,5 A | Řídicí systém motoru |
| 21 | FRONTA | 20 A. | Zadní světla, Osvětlení SPZ, Poziční světla |
| 22 | VYTÁPĚNÍ SV. | 15 A. | – |
| 22 | – | – | – |
| 23 | POKOJ, MÍSTNOST | 25 A. | stropní světlo |
| 24 | MLHA | 15 A. | Přední mlhová světla (některé modely) |
| 25 | H / ČISTĚTE | 20 A. | Ostřikovače světlometů (některé modely) |
| 26 | STOP | 10 A. | Brzdová světla, zadní mlhové světlo (některé modely) |
| 27 | TROUBIT | 15 A. | troubit |
| 28 | Kontakt H/L | 20 A. | Phare (LH) |
| 29 | ABS/DSC S | 30 A. | ABS, Dynamic Stability Control System (některé modely) |
| třicet | RIZIKO | 15 A. | Výstražná světla, směrová světla |
| 31 | PALIVOVÉ ČERPADLO | 15 A. | Palivový systém (některé modely) |
| 32 | HORKÉ PALIVO | 25 A. | Ohřívač paliva (některé modely) |
| 33 | STĚRAČ | 20 A. | Přední stěrač |
| 34 | KABINA + B | 50 A. | Pro ochranu různých obvodů |
| 35 | VENTILÁTOR 2 | 30 A. | Chladicí ventilátor (některé modely) |
| 36 | PALIVOVÉ ČERPADLO | 30 A. | – |
| 37 | ABS/DSC M | 50 A. | ABS, Dynamic Stability Control System (některé modely) |
| 38 | EVVT | 20 A. | Řídicí systém motoru (některé modely) |
| 39 | – | – | – |
| 40 | VENTILÁTOR 1 | 30 A. | Chladicí ventilátor (některé modely) |
| 41 | VENTILÁTOR 3 | 40 A. | Chladicí ventilátor (některé modely) |
| 42 | ING.PRINCIPAL | 40 A. | Řídicí systém motoru |
| 43 | EPS | 60 A. | Systém posilovače řízení (některé modely) |
| 44 | ODBAVENÍ | 40 A. | Odmlžování zadního okna |
| 45 | 1G2 | 30 A. | Pro ochranu různých obvodů |
| 46 | VSTŘIKOVAČ | 30 A. | Řídicí systém motoru (některé modely) |
| 47 | OHŘÍVAČ VODY | 40 A. | Klimatizace |
| 48 | P. OKNO 1 | 30 A. | Elektrická okna |
| 49 | DCDC DE | 40 A. | Pro ochranu různých obvodů (některé modely) |
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| Pět | F. EXIT | 15 A. | Vedlejší úlovky |
| 6 | – | – | – |
| 7 | V IND | 7,5 A | Indikátor řazení AT (některé modely) |
| osm | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| devět | – | – | – |
| deset | P. OKNO2 | 25 A. | Elektrická okna |
| jedenáct | STĚRAČ R. | 15 A. | Stěrač a ostřikovač zadního okna |
| 12 | P.SEDAT D | 30 A. | – |
| 12 | – | – | – |
| 13 | – | – | – |
| čtrnáct | SRS2 / VÝHRADNĚ | 15 A. | Elektronický zámek řízení |
| patnáct | HORKÉ SEDADLO | 20 A. | Vyhřívané sedadlo (některé modely) |
| šestnáct | M.DEF | 7,5 A | Zrcadlový odmlžovač (některé modely) |
