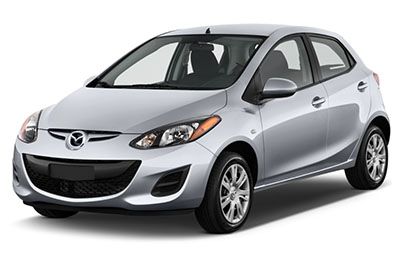

V tomto článku uvažujeme o třetí generaci Mazdy 2 (DE) po faceliftu, vyráběné v letech 2011 až 2014. Zde najdete schémata pojistkových skříní Mazda2 2011, 2012, 2013 a 2014 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Uspořádání pojistek Mazda2 2007-2014
Zapalovač cigaret / zástrčka Mazdy 2 je pojistkou „CIGAR“ č. 3 v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka je umístěna za krytem na levé straně palubní desky.
Motorový prostor
Nevyměňujte hlavní pojistku sami. Vyměňte náhradní díl u autorizovaného prodejce Mazda.
Schémata pojistkových skříní
Reklamní inzeráty
2011
Motorový prostor
Přidělení pojistek v motorovém prostoru (2011)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | – | – | – |
| 2 | PALIVOVÉ ČERPADLO | 15 A. | Palivové čerpadlo |
| 3 | F. Mlha | 15 A. | Mlhová světla (některé modely) |
| 4 | P/W | 20 A. | Elektrická okna |
| Pět | TROUBIT | 10 A. | troubit |
| 6 | EGI | 10 A. | Řídicí systém motoru |
| 7 | DSC-P | 30 A. | ASN |
| osm | DSC-V | 20 A. | ASN |
| devět | MAG | 7,5 A | Klimatizace |
| deset | FRONTA | 15 A. | Zadní světla, parkovací světla, osvětlení registrační značky |
| jedenáct | STOP | 10 A. | Brzdová světla |
| 12 | SWS | 7,5 A | Nafukovací vak |
| 13 | R.DEF | 20 A. | Odmrazovač zadního okna |
| čtrnáct | RIZIKO | 10 A. | Výstražná světla, blikače |
| patnáct | D/L | 20 A. | Elektrické zamykání dveří |
| šestnáct | BARRE ENG | 15 A. | Senzor průtoku vzduchu, řídicí systém motoru |
| 17 | ENG INJ | 15 A. | Řídicí systém motoru |
| 18 | – | – | – |
| devatenáct | – | – | – |
| dvacet | H / L LO RH | 15 A. | Maják (vpravo) |
| 21 | H / L LO LH | 15 A. | Phare (LH) |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | POKOJ, MÍSTNOST | 15 A. | stropní světlo |
| 25 | – | – | – |
| 26 | KLÍČ IG 1 | 40 A. | Pro ochranu různých obvodů |
| 27 | – | – | – |
| 28 | VENTILÁTOR 2 | 30 A. | Fanoušek |
| 29 | – | – | – |
| třicet | IG KEY 2 | 30 A. | Pro ochranu různých obvodů |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | FANOUŠEK | 30 A. | Motor větráku |
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2011)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | MTC | – | – |
| 2 | ILLUMI | 7,5 A | Osvětlení přístrojové desky |
| 3 | DOUTNÍK | 15 A. | Zásuvka pro příslušenství |
| 4 | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| Pět | M.DEF | 7,5 A | Rozmrazovač zrcátek (některé modely) |
| 6 | ROJ | – | – |
| 7 | Klimatizace | 7,5 A | Klimatizace |
| osm | F. WIP | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devět | R. WIP | 10 A. | Stěrač a ostřikovač zadního okna |
| deset | VSTUP | – | – |
| jedenáct | POČÍTAČ 2 | – | – |
| 12 | FR | 10 A. | Řídicí systém motoru |
| 13 | METR | 10 A. | Přístrojová deska |
| čtrnáct | SAS | 10 A. | Airbag, DSC |
| patnáct | AUDIO 3 | – | – |
| šestnáct | P/W | 30 A. | Elektrická okna |
2012, 2013, 2014
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2012, 2013, 2014)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | PALIVOVÉ TEPLO | – | – |
| 2 | PALIVOVÉ ČERPADLO | 15 A. | Palivové čerpadlo |
| 3 | F. Mlha | 15 A. | Mlhová světla (některé modely) |
| 4 | P/W | 20 A. | Elektrická okna |
| Pět | TROUBIT | 10 A. | troubit |
| 6 | EGI | 10 A. | Řídicí systém motoru |
| 7 | DSC-P | 30 A. | ASN |
| osm | DSC-V | 20 A. | ASN |
| devět | MAG | 7,5 A | Klimatizace |
| deset | FRONTA | 15 A. | Zadní světla, parkovací světla, osvětlení registrační značky |
| jedenáct | STOP | 10 A. | Brzdová světla |
| 12 | SWS | 7,5 A | Nafukovací vak |
| 13 | R.DEF | 20 A. | Odmrazovač zadního okna |
| čtrnáct | RIZIKO | 10 A. | Výstražná světla, blikače |
| patnáct | D/L | 20 A. | Elektrické zamykání dveří |
| šestnáct | EOP | – | – |
| 17 | BARRE ENG | 15 A. | Řídicí systém motoru |
| 18 | ENG INJ | 15 A. | Řídicí systém motoru |
| devatenáct | Z INJ2 | – | – |
| dvacet | H / L HI RH | – | – |
| 21 | H/L HLAVNÍ SVĚTLA | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 A. | Maják (vpravo) |
| 24 | H / L LO LH | 15 A. | Phare (LH) |
| 25 | AUDI02 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | CORNE2 | – | – |
| 28 | METR | – | – |
| 29 | POKOJ, MÍSTNOST | 15 A. | stropní světlo |
| třicet | ZÁŘE | – | – |
| 31 | EVVT | – | – |
| 32 | KLÍČ IG 1 | 40 A. | Pro ochranu různých obvodů |
| 33 | VENTILÁTOR 3 | – | – |
| 34 | VENTILÁTOR 2 | 30 A. | Fanoušek |
| 35 | VENTILÁTOR 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 A. | Pro ochranu různých obvodů |
| 38 | 4×4 | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | FANOUŠEK | 30 A. | Klimatizace |
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012, 2013, 2014)
| Ne. | POPIS | KLASIFIKAČNÍ AMP | CHRÁNĚNÝ KOMPONENT |
|---|---|---|---|
| jeden | MTC | – | – |
| 2 | ILLUMI | 7,5 A | Osvětlení přístrojové desky |
| 3 | DOUTNÍK | 15 A. | Zásuvka pro příslušenství |
| 4 | ZRCADLO | 7,5 A | Elektricky ovládané zpětné zrcátko |
| Pět | M.DEF | 7,5 A | Rozmrazovač zrcátek (některé modely) |
| 6 | ROJ | – | – |
| 7 | Klimatizace | 7,5 A | Klimatizace |
| osm | F. WIP | 20 A. | Přední stěrač a ostřikovač čelního skla |
| devět | R. WIP | 10 A. | Stěrač a ostřikovač zadního okna |
| deset | VSTUP | – | – |
| jedenáct | POČÍTAČ 2 | – | – |
| 12 | FR | 10 A. | Řídicí systém motoru |
| 13 | METR | 10 A. | Přístrojová deska |
| čtrnáct | SAS | 10 A. | Nafukovací vak |
| patnáct | AUDIO 3 | – | – |
| šestnáct | P/W | 30 A. | Elektrická okna |
