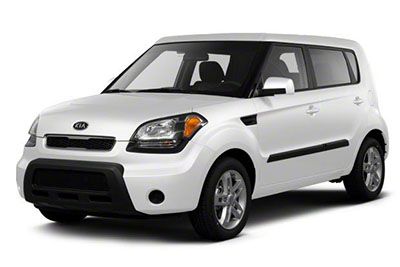

V tomto článku uvažujeme o první generaci KIA Soul (AM), vyráběné v letech 2009 až 2013. Zde najdete schémata pojistkových skříní KIA Soul 2009, 2010, 2011, 2012 a 2013 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek KIA Soul 2009-2013
Pojistky zapalovače cigaret (napájecí zásuvka) jsou umístěny v pojistkové skříňce palubní desky. 2009-2011 – viz pojistky „ACC SOCKET“ (zapalovač cigaret, přední napájecí zásuvka), „RR P / OUTLET“ (zadní napájecí zásuvka). Od roku 2012 – pojistky „C / LIGHTER“ (zapalovač cigaret, zadní elektrická zásuvka), „P / OUTLET FRT“ (přední elektrická zásuvka).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna za krytem na straně řidiče palubní desky.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Motorový prostor
Uvnitř krytů panelu pojistek / relé najdete štítek popisující název a kapacitu pojistky / relé. Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo.
Reklamní inzeráty
Schémata pojistkových skříní
2009
Přiřazení pojistek na přístrojové desce (2009)
| Popis | Proud | Chráněná součást |
|---|---|---|
| P / WDW LH | 25A | Hlavní spínač elektrického ovládání oken, spínač zadního levého elektrického ovládání oken |
| P/WDW RH | 25A | Hlavní spínač elektrického ovládání oken, spínač elektrického ovládání oken spolujezdce, spínač elektrického ovládání oken vzadu |
| SLOŽIT | 10A | Konektor datového spojení, elektrický spínač vnějších zpětných zrcátek |
| RIZIKO | 15A | Relé nebezpečí, spínač nebezpečí |
| QUEUE LH | 10A | Kombinované zadní světlo levé, přední levé světlomety, registrační světlo |
| PŘÍMÝ OCAS | 10A | Pravá zadní sdružená svítilna, pravá přední svítilna, relé DRL, reostat, spínač aktualizace světlometů, zásuvka AUX a USB, spínač nebezpečí, sdružený přístroj (ILL.), Spínač světelné nálady, spínač Hlavní elektrické okno, audio, spínač ESP, ovladač / Přepínač vyhřívání sedadel spolujezdce, spínač nad pohonem, modul ovládání klimatizace, multifunkční spínač (Remocon) |
| IGN 2 | 10A | BCM, spínač sklonu světlometů, ovladač sklonu světlometů LH / RH, elektrochromní zrcátko, řídicí modul střešního okna |
| STĚRAČ | 15A | Relé zadních stěračů, motor zadního stěrače, multifunkční spínač (stěrač) |
| S/HTD | 20A | Spínač vyhřívání sedadla řidiče / spolujezdce |
| F/WPR | 25A | Pojistková skříňka a relé E / R (relé předních stěračů), motor předního stěrače, multifunkční spínač (stěrač) |
| NE | 25A | NE |
| S / TOIT | 20A | Modul ovládání střešního okna |
| F / FOG | 15A | Relé předních mlhových světel |
| T / DVEŘE | 15A | Relé zadních dveří |
| R / FOG | 10A | Relé zadních mlhových světel |
| A / CON | 10A | Modul klimatizace, relé E / R a pojistková skříňka (relé světlometů (vysoké), relé ventilátoru, relé ohřívače palivového filtru (nafta)) |
| H/LP | 10A | Pojistková skříňka a relé E / R (relé světlometů (nízké)) |
| CAC | 10A | Zvuk, spínač náladového osvětlení, elektrický spínač vnějších zpětných zrcátek |
| ZÁSUVKA ACC | 15A | Zapalovač cigaret, přední zásuvka |
| MIRR HTD | 10A | ECM / PCM (benzín), motor vnějších zpětných zrcátek řidiče / spolujezdce, modul ovládání klimatizace |
| ZÁMEK DR | 20A | Relé zamykání dveří, relé odemykání dveří, relé mrtvého zámku |
| STOP | 15A | Relé brzdového světla, pojistka S / R a reléová skříňka (univerzální ovládací konektor) |
| TCU | 10A | TCM (nafta), snímač rychlosti vozidla (M / T), pulzní generátor ‚A‘, pulzní generátor ‚B‘, spínač pohonu |
| břišní svaly | 10A | Řídicí modul ABS, řídicí modul ESP, spínač ESP, snímač úhlu řízení |
| IGN 1 | 10A | Modul klimatizace, zadní parkovací asistent, řídicí modul EPS, modul monitorování tlaku v pneumatikách, pojistková skříňka a relé E / R (víceúčelový kontrolní konektor) |
| NAPÁJECÍ KONEKTOR (AUDIO) | 15A | Zvuk |
| NAPÁJECÍ KONEKTOR (KOMORA) | 10A | BCM, přístrojový klastr (IND.), Modul ovládání klimatizace, modul monitorování tlaku v pneumatikách, spínač výstrahy dveří, sestava stropní konzoly (světlo na čtení), středové osvětlení místnosti, zavazadlo lampy |
| RR P / VÝSTUP | 15A | Zadní elektrická zásuvka |
| PYTEL | 15A | Řídicí modul SRS |
| ZAPALOVACÍ CÍVKA | 15A | Kondenzátor, zapalovací cívka č. 1 ~ # 4 |
| T / SIG | 10A | Přepínač nebezpečí |
| SKUPINA | 10A | BCM, sdružený přístroj (IND.), Modul ovládání klimatizace |
| ECU | 10A | ECM, PCM, snímač průtoku vzduchu (nafta), výstražný spínač palivového filtru (nafta) |
| SPUŠTĚNÍ | 10A | Pojistková skříňka a relé E / R (startovací relé), ECM (nafta) |
| B/UP LP | 10A | Přepínač zpátečky (M / T), přepínač rozsahu transaxle (A / T) |
| A/SAC IND | 10A | Přístrojová deska (Air Bag IND.) |
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2009)
| Popis | Proud | Chráněná součást |
|---|---|---|
| BATERIE 2 | 50A | Spojovací skříňka I / P (relé – zadní světlo, pojistka – TAIL LH 10A, TAIL RH 10A, S / ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T / GATE 15A, F / FOG 15A, R / FOG 10A , Napájecí konektor – ROOM 10A, AUDIO 15A) |
| BATERIE 1 | 50A | Rozvodná skříň I / P (relé – elektrické ovládání oken, pojistka – P / WDW LH 25A, P / WDW RH 25A, FOLD’G 10A, NEBEZPEČÍ 15A) |
| C / VENTILÁTOR | 30A | Relé C / ventilátor (vysoký), relé C / ventilátor (nízký) |
| ŘEDITEL ŠKOLY | 150A | Generátor tavný [ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A (nafta)] |
| ABS 2 | 40A | Řídicí modul ABS, řídicí modul ESP |
| ABS 1 | 40A | Řídicí modul ABS, řídicí modul ESP |
| RR HTD | 40A | Spojovací skříňka I / P (relé odmlžovače vzadu) |
| BLW | 40A | Relé ventilátoru |
| MDPS | 80A | Řídicí modul EPS |
| ADSL | 150A | Nafta – pojistková a reléová skříňka DSL (GLOW 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A) |
| IGN 2 | 40A | Spínač zapalování, relé startéru |
| ECU A. | 30A | Ředitel Relais, ECU B 10A |
| F / HTR FILTR | 30A | Diesel – relé ohřívače palivového filtru |
| F / ČERPADLO | 20A | Benzín – relé palivového čerpadla |
| IGN 1 | 40A | Spínač zapalování |
| H/LP HI | 20A | Relé světlometů (vysoké) |
| H/LP LO | 20A | Relé světlometů (slabé) |
| TROUBIT | 10A | Relé houkačky |
| H / BP LO RH | 10A | Pravý světlomet |
| H / LP LO LH | 10A | Levý přední světlomet, sdružený přístroj (IND. Potkávací světla) |
| ECU B | 10A | Diesel – TCM Essence – ECM, PCM |
| 3 ECU | 10A | Diesel – regulační ventil tlaku paliva |
| 2 ECU | 10A | Diesel – spínač brzdových světel |
| 1 ekv | 20A | Diesel – ECM Essence – ECM, PCM |
| VSTŘIKOVAČ | 15A | Diesel – skříňka pojistek a relé DSL (relé předehřívání, relé PTC 1, relé PTC 2, relé PTC 3), snímač polohy vačkového hřídele, elektrický pohon EGR, pohon VGT, modul imobilizéru benzinu – vstřikovač č. 1 ~ # 4, volnoběžné otáčky Ovládací pohon, modul imobilizéru, relé palivového čerpadla |
| SENZOR | 10A | Diesel – relé A / Con, relé C / ventilátor (vysoký / nízký), lambda sonda, relé pro benzínový ohřívač vzduchu – relé A / Con, relé C / ventilátor (vysoké / nízké), snímač polohy hřídele u vaček, solenoid pro čištění zásobníku Ventil, regulační ventil oleje, senzor kyslíku nahoru / dolů, spínač brzdového světla |
| A / CON | 10A | Relé A / Con |
Panel pojistek motorového prostoru (pouze vznětový motor)
| Popis | Proud | Chráněná součást |
|---|---|---|
| ZÁŘE | 80A | Relé žhavicích svíček, relé ohřívače vzduchu |
| CTP 1 | 50A | PTC relé 1 |
| CTP 2 | 50A | PTC relé 2 |
| CTP 3 | 50A | PTC relé 3 |
2010, 2011
Reklamní inzeráty
Přidělení pojistek na přístrojové desce (2010, 2011)
| Popis | Proud | Chráněná součást |
|---|---|---|
| P / WDW LH | 25A | Hlavní spínač elektrického ovládání oken, spínač zadního levého elektrického ovládání oken |
| P/WDW RH | 25A | Hlavní spínač elektrického ovládání oken, spínač elektrického ovládání oken spolujezdce, spínač elektrického ovládání oken vzadu |
| F / ZRCÁTKO | 10A | Datový spojovací konektor |
| NEBEZPEČÍ LP | 15A | Relé nebezpečí, spínač nebezpečí |
| QUEUE LH | 10A | Kombinované zadní světlo levé, přední levé světlomety, registrační světlo |
| PŘÍMÝ OCAS | 10A | Pravá zadní kombinovaná lampa, pravý světlomet, spoušť reostatu, zásuvka AUX a USB, spínač nebezpečí, spínač ESC, sdružený přístroj (ILL.), Sdružený přístroj (IND.), Spínač světelné nálady, hlavní spínač elektrického ovládání oken, audio, řidič / spolujezdec spínač vyhřívání sedadel, spínač řadicí páky, modul ovládání klimatizace, multifunkční spínač (Remocon) |
| IGN 2 | 10A | BCM, elektrochromní zrcátko, řídicí modul střešního okna |
| STĚRAČ (RR) | 15A | Relé zadních stěračů, motor zadního stěrače, multifunkční spínač (stěrač) |
| S/HTR | 20A | Spínač vyhřívání sedadla řidiče / spolujezdce |
| STĚRAČ | 25A | Pojistková skříňka a relé E / R (relé předních stěračů), motor předního stěrače, multifunkční spínač (stěrač) |
| NE | 25A | NE |
| S / TOIT | 20A | Modul ovládání střešního okna |
| (FOG LP (FR)) | 15A | Relé předních mlhových světel |
| T / OTEVŘENÉ DVEŘE | 15A | Relé zadních dveří, relé DRL |
| (BROUILLARD LP (RR)) | 10A | Relé zadních mlhových světel |
| A / CON | 10A | Modul ovládání klimatizace, pojistková skříňka a relé I / R (relé světlometů (vysoké), relé ventilátoru) |
| H/LP | 10A | Pojistková skříňka a relé E / R (relé světlometů (nízké)) |
| CAC | 10A | Zvuk, spínač náladového osvětlení, elektrický spínač vnějších zpětných zrcátek |
| ZÁSUVKA ACC | 15A | Zapalovač cigaret, přední zásuvka |
| ZRCADLO. HTD | 10A | ECM / PCM (G4FC), motor zrcátka na straně řidiče / spolujezdce, modul ovládání klimatizace |
| ZÁMEK DR | 20A | Relé zamykání dveří, relé odemykání dveří, 2otáčkové odblokovací relé |
| STOP LP | 15A | Spínač brzdových světel, pojistková skříňka a relé E / R (víceúčelový ovládací konektor) |
| TCU | 10A | Senzor rychlosti vozidla (M / T), pulzní generátor ‚A‘, pulzní generátor ‚B‘, PCM, přepínač řadicí páky |
| břišní svaly | 10A | Řídicí modul ABS, řídicí modul ESC, spínač ESC, snímač úhlu řízení, pojistková skříňka a relé E / R (víceúčelový kontrolní konektor) |
| IGN 1 | 10A | Modul monitorování tlaku v pneumatikách, multifunkční spínač (Remocon), audio |
| NAPÁJECÍ KONEKTOR (AUDIO) | 15A | Zvuk |
| NAPÁJECÍ KONEKTOR (PAMĚŤ) | 10A | BCM, přístrojový klastr (IND.), Modul ovládání klimatizace, modul monitorování tlaku v pneumatikách, spínač výstrahy dveří, sestava stropní konzoly (světlo na čtení), středové osvětlení místnosti, zavazadlo lampy |
| P / VÝSTUP. RR | 15A | Zadní elektrická zásuvka |
| PYTEL | 15A | Řídicí modul SRS, modul klasifikace hmotnosti |
| ZAPALOVACÍ CÍVKA | 15A | Kondenzátor, zapalovací cívka # 1 – # 4 |
| T / SIG | 10A | Přepínač nebezpečí |
| SKUPINA | 10A | BCM, sdružený přístroj (IND.), Modul ovládání klimatizace |
| ECU | 10A | ECM, PCM |
| SPUŠTĚNÍ | 10A | Pojistková skříňka a relé E / R (spouštěcí relé) |
| B/UP LP | 10A | Spínač zpátečky (M / T), přepínač rozsahu transaxle (A / T), modul tempomatu |
| A/SAC A/LP | 10A | Přístrojová deska (Air Bag IND.) |
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2010, 2011)
| Popis | Proud | Chráněná součást |
|---|---|---|
| BATERIE 2 | 50A | Spojovací krabice I / P (relé – zadní světlo, pojistka – TAIL LH 10A, TAIL RH 10A, S / ROOF 20A, STOP LP 15A, DR LOCK 20A, AMP 25A, T / GATE OPEN 15A, (FOG LP (FR)) 15A, (FOG LP (RR)) 10A, napájecí konektor – MEMORY 10A, AUDIO 15A) |
| BATERIE 1 | 50A | Spojovací skříňka I / P (relé – elektrické ovládání oken, pojistka – P / WDW LH 25A, P / WDW RH 25A, F / MIRROR 10A, RIZIKO LP 15A) |
| C / VENTILÁTOR | 40A | Relé C / ventilátor (vysoký), relé C / ventilátor (nízký) |
| ŘEDITEL ŠKOLY | 125A | Generátor, tavitelný (ABS 240A, ABS 140A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A) |
| ABS 2 | 40A | Řídicí modul ABS, řídicí modul ESC |
| ABS 1 | 40A | Řídicí modul ABS, řídicí modul ESC |
| RR HTD | 40A | Spojovací skříňka I / P (relé odmlžovače vzadu) |
| BLW | 40A | Relé ventilátoru |
| MDPS | 80A | – |
| IGN 2 | 40A | Spínač zapalování, relé startéru |
| ECU A. | 30A | Ředitel Relais, ECU B 10A |
| F / ČERPADLO | 20A | Relé F / čerpadlo |
| IGN 1 | 40A | Spínač zapalování |
| H/LP HI | 20A | Relé světlometů (vysoké) |
| H/LP LO | 20A | Relé světlometů (slabé) |
| TROUBIT | 10A | Relé houkačky |
| H / BP LO RH | 10A | Pravý světlomet |
| H / LP LO LH | 10A | Levý přední světlomet, sdružený přístroj (IND. Potkávací světla) |
| ECU B | 10A | PCM, ECM (1,6 L) |
| 3 ECU | 10A | ECU (2,0 l) |
| 2 ECU | 10A | ECU (2,0 l) |
| 1 ekv | 20A | PCM, zapalovací cívka (2,0 l), PCM (1,6 l) |
| VSTŘIKOVAČ | 15A | Modul imobilizéru, pohon ovládání volnoběhu, vstřikovač č. 1-4, uzavírací ventil kazety |
| SENZOR | 10A | Senzor polohy vačkového hřídele, regulační ventil oleje, senzor kyslíku (vysoký / nízký), elektromagnetický ventil kazety Purje, spínač brzdového světla, relé A / Con, relé C / ventilátor (vysoké / nízké), snímač polohy klikového hřídele (2,0 l), poloha vačkového hřídele Senzor (1,6 l) |
| A / CON | 10A | Relé A / Con |
2012, 2013
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2012, 2013)
| Popis | Proud | Chráněná součást |
|---|---|---|
| P / WDW LH | 25A | Hlavní spínač elektrického ovládání oken, spínač zadního levého elektrického ovládání oken |
| P/WDW RH | 25A | Hlavní spínač elektrického ovládání oken, spínač elektrického ovládání oken spolujezdce, spínač elektrického ovládání oken vzadu |
| MPD 2 | 10A | Přepínač PDM On / Off, držák Fob |
| RIZIKO | 15A | Relé nebezpečí, spínač nebezpečí, jednotka blinkrů na jeden dotek |
| QUEUE LP LH | 10A | Kombinované zadní světlo levé, přední levé světlomety, registrační světlo |
| QUEUE LP RH | 10A | Pravá zadní kombinovaná lampa, pravý světlomet, audio, spínač ovládání oken spolujezdce, reostat, hlavní spínač elektrického ovládání oken, spínač nebezpečí, sdružený přístroj, spínač náladového osvětlení, zásuvka AUX a USB, spínač ESC, modul ovládání klimatizace, multifunkční spínač, řidič / spínač vyhřívání sedadel spolujezdce, kontrolka řadicí páky ATM, osvětlení v palubní desce, hlavní jednotka A / V a navigace, kontrolka, spínač ISG, spínač Active ECO, A / V a dotyková navigace, zásuvka AUX |
| IG 2 | 10A | BCM, motor střešního okna |
| STĚRAČ ČELNÍHO SKLA RR | 15A | Relé zadních stěračů, motor zadního stěrače, multifunkční spínač (stěrač) |
| PŘEDNÍ STĚRAČ | 25A | Pojistková skříňka a relé E / R (relé stěračů), motor předního stěrače, multifunkční spínač (stěrač) |
| NE | 25A | AMP, ISG Low DC – Convertisseur DC (AMP) |
| SLUNEČNÍ STŘECHA | 20A | Motor střešního okna |
| (FOG LP FRT) | 15A | Relé předních mlhových světel |
| T / OTEVŘENÉ DVEŘE | 15A | Relé zadních dveří, konektor datového spojení, relé DRL |
| (Mlha LP RR) | 10A | – |
| A / CON | 10A | Řídicí modul klimatizace, pojistková skříňka a relé E / R (relé H / LP HI, relé ventilátoru), aktivní palubní senzor, A / V a dotyková navigace |
| MPD 1 | 10A | MPD |
| CAC | 10A | Zvuk, modul náladových světel, elektrický spínač vnějších zpětných zrcátek, modul pro ovládání klíčů smart, PDM, modul ovládání zámku ATM, hlavní jednotka A / V a navigace, BCM, AMP, A / V a navigační dotyková obrazovka, převodník ISG Low DC – DC ( Audio / AMP) |
| C / ZAPALOVAČ | 20A | Zapalovač cigaret, zadní elektrická zásuvka |
| MIRR HTD | 10A | ECM / PCM, vnější zpětné zrcátko řidiče / spolujezdce, klimatizace, ovládací modul klimatizace a dotyková obrazovka |
| ZÁMEK DR | 20A | Relé zámku dveří, relé odemykání dveří, relé zámku 2 otočení |
| STOP LP | 15A | Spínač brzdových světel, víceúčelový ovládací konektor, relé HAC, relé brzdových světel, spínač sportovního režimu, elektromagnetický klíč |
| TCU | 10A | Senzor rychlosti vozidla (M / T), indikátor řadicí páky ATM, řídicí modul zámku klíče ATM, přepínač rozsahu transaxle |
| břišní svaly | 10A | Modul ESC, spínač ESC, pojistková skříňka a relé E / R (univerzální ovládací konektor) |
| IG 1 | 10A | Modul monitorování tlaku v pneumatikách, převodník ISG Low DC to DC (audio / AMP), spínač vyhřívání sedadla řidiče / spolujezdce, vyhřívání sedadla řidiče / spolujezdce, spínač ISG, elektrochromní zrcátko, reverzátor olejového čerpadla, spínač brzdového světla, relé HAC |
| VÝSTUP P / FRT | 15A | Přední elektrická zásuvka |
| PYTEL | 15A | Řídicí modul SRS, modul klasifikace hmotnosti, kontrolka |
| ZAPALOVACÍ CÍVKA | 15A | G4FD: Kondenzátor, zapalovací cívka č. 1 – # 4 |
| T / SIG | 10A | Přepínač nebezpečí, multifunkční spínač (světlo) |
| SKUPINA | 10A | BCM, sdružený přístroj (IND.), Modul pro ovládání klimatizace, modul pro ovládání inteligentních klíčů, PDM |
| ECU | 10A | ECM, PCM |
| SPUŠTĚNÍ | 10A | Pojistková skříňka a relé E / R (startovací relé), PDM, přepínač rozsahu transaxle, spínač blokování zapalování, PCM / ECM |
| B/UP LP | 10A | Spínač zpětného světla (M / T) |
| A/SAC IND | 10A | Přístrojová deska (Air Bag IND.) |
| NAPÁJECÍ KONEKTOR (MODUL) | 15A | Audio, RF přijímač, A / V a dotyková navigace, ISG Low DC – DC Converter (audio), A / V a navigační hlavní jednotka |
| POWER CONNECTOR (LP ROOM) | 10A | BCM, sdružený přístroj (IND.), Modul ovládání klimatizace, modul monitorování tlaku v pneumatikách, osvětlení prostřední místnosti, osvětlení zavazadel, sestava horní konzoly (kontrolka čtení), klíč zapalování ILL. a spínač výstrahy dveří, stropní světlo LH / RH |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (motor 1.6) (2012, 2013)
| Popis | Proud | Chráněná součást |
|---|---|---|
| FUSIBLE MULTIPLE: | ||
| B+ 1 | 50A | Spojovací skříň I / P (elektrické ovládání oken, pojistka – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, RIZIKO 15A) |
| INVERTOR | 50A | Střídač olejového čerpadla |
| VŠECHNO | 125A | Alternativní, tavný (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | 40A | Modul ESC |
| ABS 2 | 40A | Modul ESC |
| RR HTD | 40A | Spojovací skříňka I / P (relé odmlžovače vzadu) |
| VENTILÁTOR 1 | 40A | Relé ventilátoru |
| MDPS 1 | 80A | Řídicí modul EPS |
| POJISTKA: | ||
| IG 2 | 40A | Spínač zapalování, reléový box PDM (IG 1 Realy), relé startéru |
| IG 1 | 40A | Spínač zapalování, reléový box PDM (IG 2 Realy) |
| 1 ekv | 30A | Relé řízení motoru |
| H/LP | 20A | Relé H / BP |
| C / VENTILÁTOR | 30A | Relais C/Fan HI, Relais C/Fan Low |
| B+2 | 50A | Spojení I/P (relais de feu arrière, fusible – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A „Power Connecteur – ROOM LP 10A, MODULE 15A) |
| F / ČERPADLO | 15A | Relé F / čerpadlo |
| MPD | 25A | PDM, modul pro ovládání inteligentních klíčů |
| VYHŘÍVÁNÍ SEDADLA | 20A | Vyhřívání sedadla řidiče, vyhřívání sedadla spolujezdce |
| 2 ECU | 15A | PCM/ECM |
| H/LP HI | 20A | Relais H/LP HI |
| TROUBIT | 10A | Relé houkačky |
| VYHRADENÉ DRL | 10A | BCM |
| VENTILÁTOR 2 | 10A | Řídicí modul klimatizace (automatický) |
| SENZOR 1 | 10A | – |
| SENZOR 2 | 10A | C / ventilátor Hl / nízké relé, PCM / ECM, elektromagnetický ventil ovládání proplachu, variabilní elektromagnetický ventil sání, uzavírací ventil kazety, modul imobilizéru, relé A / Con |
| ZAPALOVACÍ CÍVKA | 15A | – |
| 3 ECU | 20A | – |
| SENZOR 3 | 15A | Senzor kyslíku (vysoký / nízký), relé čerpadla F, olejový regulační ventil # 1 / # 2, PCM / ECM |
| H/LP LH | 10A | Přední světlo LH |
| H/LP RH | 10A | Pravý světlomet |
| HTD STRG | 15A | – |
| STĚRAČ | 10A | PCM |
| B/UP LP (AP) | 10A | Elektrochromní zpětné zrcátko, levé / pravé zadní kombinované světlo, sdružený přístroj, hlavní jednotka A / V a navigace, audio |
| MDPS2 | 10A | Řídicí modul EPS |
| A / CON | 10A | Relé A / Con |
Přidělení pojistek v motorovém prostoru (motor 2.0) (2012, 2013)
| Popis | Proud | Chráněná součást |
|---|---|---|
| FUSIBLE MULTIPLE: | ||
| B+ 1 | 50A | Spojovací skříň I / P (elektrické ovládání oken, pojistka – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, RIZIKO 15A) |
| INVERTOR | 50A | Střídač olejového čerpadla |
| VŠECHNO | 125A | Alternativní, tavný (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | 40A | Modul ESC |
| ABS 2 | 40A | Modul ESC |
| RR HTD | 40A | Spojovací skříňka I / P (relé odmlžovače vzadu) |
| VENTILÁTOR 1 | 40A | Relé ventilátoru |
| MDPS 1 | 80A | Řídicí modul EPS |
| POJISTKA: | ||
| IG 2 | 40A | Spínač zapalování, reléový box PDM (IG 1 Realy), relé startéru |
| IG 1 | 40A | Spínač zapalování, reléový box PDM (IG 2 Realy) |
| 1 ekv | 30A | Relé řízení motoru |
| H/LP | 20A | Relé H / BP |
| C / VENTILÁTOR | 30A | Relais C/Fan HI, Relais C/Fan Low |
| B+2 | 50A | Spojení I/P (relais de feu arrière, fusible – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A „Power Connecteur – ROOM LP 10A, MODULE 15A) |
| F / ČERPADLO | 15A | Relé F / čerpadlo |
| MPD | 25A | PDM, modul pro ovládání inteligentních klíčů |
| VYHŘÍVÁNÍ SEDADLA | 20A | Vyhřívání sedadla řidiče, vyhřívání sedadla spolujezdce |
| 2 ECU | 15A | PCM/ECM |
| TCU | 20A | PCM |
| H/LP HI | 20A | Relais H/LP HI |
| TROUBIT | 10A | Relé houkačky |
| VYHRADENÉ DRL | 10A | BCM |
| VENTILÁTOR 2 | 10A | Řídicí modul klimatizace (automatický) |
| SENZOR 1 | 10A | Senzor polohy vačkového hřídele # 1 / # 2, olejový regulační ventil # 1 / # 2, regulační ventil kazety, relé A / Con, modul imobilizéru |
| SENZOR 2 | 10A | C / Fan Hl / Low Relay, Injector # 1 – # 4 |
| ZAPALOVACÍ CÍVKA | 15A | Zapalovací cívka č. 1 ~ # 4, kondenzátor |
| 3 ECU | 20A | PCM/ECM |
| SENZOR 3 | 15A | Senzor kyslíku (nahoru / dolů), relé čerpadla F, elektromagnetický ventil ovládání proplachu, elektromagnetický ventil s proměnným nasáváním |
| H/LP LH | 10A | Přední světlo LH |
| H/LP RH | 10A | Pravý světlomet |
| HTD STRG | 15A | – |
| STĚRAČ | 10A | PCM |
| B/UP LP (AP) | 10A | Elektrochromní zpětné zrcátko, levé / pravé zadní kombinované světlo, sdružený přístroj, hlavní jednotka A / V a navigace, audio |
| MDPS2 | 10A | Řídicí modul EPS |
| A / CON | 10A | Relé A / Con |
