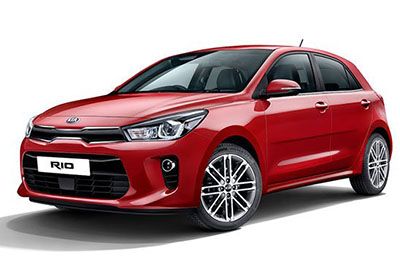

V tomto článku uvažujeme o čtvrté generaci KIA Rio (YB), dostupné od roku 2018 do současnosti. Zde najdete schémata pojistkových skříněk KIA Rio 2018 a 2019 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek KIA Rio 2018-2019 …
Pojistky zapalovače cigaret (napájecí zásuvky) KIA Rio jsou umístěny v pojistkové skříňce palubní desky (viz pojistky „POWER OUTLET“ a „C / LIGHTER“).
Umístění pojistkové skříňky
Přístrojová deska
Motorový prostor
Uvnitř krytů panelu pojistek / relé najdete štítek popisující název a kapacitu pojistky / relé. Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo.
Schémata pojistkových skříní
Reklamní inzeráty
2018, 2019
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2018, 2019)
| Příjmení | Proud | Chráněný obvod |
|---|---|---|
| ZÁMEK | 20A | Relé odemykání zadních výklopných dveří, relé zamykání / odemykání dveří, dvouotáčkové odemykací relé |
| ZÁSTRČKA | 20A | Zástrčka |
| ZABEZPEČENÍ P / OKNO | 25A | Modul bezpečnostního okna řidiče |
| ZASTAVENÍ LAMPY | 15A | Elektronický modul signalizace zastavení |
| T / SIGNALIZAČNÍ SVĚTLO | 15A | BCM (modul ovládání těla), SLM (modul bezpečnostních pásů a světla) |
| C / ZAPALOVAČ | 20A | Zapalovač |
| VYHŘÍVANÉ ZRCADLO | 10A | Vnější zpětné zrcátko řidiče, elektrické vnější zpětné zrcátko spolujezdce, modul ovládání klimatizace, ECM (modul ovládání motoru) / PCM (modul řízení hnacího ústrojí) |
| DRL2 | 10A | BCM (modul ovládání karoserie) |
| P / PRAVÉ OKNO | 25A | Hlavní spínač elektrického ovládání oken, spínač elektrického ovládání okna spolujezdce |
| S / VYTÁPĚNÍ | 20A | Řídicí modul vyhřívání předních sedadel |
| JRD1 | 10A | – |
| SPUŠTĚNÍ | 7,5A | S imobilizérem: ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí), svorkovnice strojovny (spouštěcí relé), řídicí modul inteligentního klíče bez imobilizéru: poplašné relé proti krádeži |
| ZADNÍ PRAVÉ SVĚTLO | 7,5A | Světlomet na pravé straně rukojeti, zadní sdružené světlo (OUT) na pravé straně rukojeti, registrační lampa na pravé straně rukojeti, zadní sdružené světlo (IN) na pravé straně rukojeti, osvětlení (+) |
| MODUL 2 | 10A | Jednotka AEB (autonomní nouzové brzdění), spínač Crash Pad |
| TCU | 15A | Svorkovnice strojovny (spínač světel zpátečky), řadicí páka automatické převodovky, spínač rozsahu transaxle, spínač brzdových světel |
| P / LEFT WINDOW | 25A | Hlavní spínač elektrického ovládání oken |
| NÁHRADA 1 | 25A | Náhradní |
| ZADNÍ MLHOVÉ SVĚTLO | 10A | – |
| SMĚR TOPENÍ | 15A | Hodinová pružina |
| TAILLIGHT LH | 7,5A | Světlomet na levé straně rukojeti, registrační lampa na levé straně rukojeti, zadní kombinovaná lampa (OUT) na levé straně rukojeti, zadní kombinovaná lampa (IN) na levé straně rukojeti, lampa v palubní desce |
| MODUL 3 | 7,5A | Ovládací modul vyhřívání předních sedadel, audio, elektrochromní zpětné zrcátko, modul ovládání klimatizace, hlavní jednotka audio / video a navigace, hodinová pružina, indikátor řazení automatické převodovky |
| břišní svaly | 7,5A | Svorkovnice strojovny (víceúčelový kontrolní konektor), modul ESC (elektronická kontrola stability) |
| BRZDOVÝ SPÍNAČ | 10A | Inteligentní klíčový ovládací modul, spínač brzdových světel |
| NÁHRADNÍ 4 | 15A | Náhradní |
| PŘEDNÍ MLHOVÁ SVĚTLA | 15A | Relé předních mlhových světel |
| A/CON1 | 7,5A | Svorkovnice strojovny (relé ventilátoru), řídicí modul klimatizace |
| MODUL 5 | 10A | Svorkovnice strojovny (relé světlometů, relé předních světlometů), dešťový senzor, motor střešního okna, řídicí modul vyhřívání předních sedadel, modul elektrického ovládání oken pro řidiče |
| MODUL 7 | 10A | Jednotka systému monitorování tlaku v pneumatikách (TPMS) |
| ECU | 10A | ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí), modul imobilizéru, řídicí modul inteligentního klíče |
| SLUNEČNÍ STŘECHA | 15A | Motor střešního okna |
| IMMO | 10A | Modul imobilizéru |
| MODUL 6 | 10A | Magnetický klíč, spínač centrálního předního panelu |
| NÁHRADNÍ 2 | 10A | Náhradní |
| MODUL 4 | 7,5A | SLM (modul bezpečnostních pásů a světel), BCM (modul ovládání těla), modul pro ovládání chytrých klíčů |
| NÁHRADA 5 | 10A | Náhradní |
| VZDUCHOVÁ TAŠKA | 10A | ACU (řídicí jednotka airbagu), senzor detekce cestujících |
| MODUL 1 | 7,5A | BCM (modul ovládání těla), SLM (modul bezpečnostních pásů a světel), zámek na klíč |
| INTELIGENTNÍ KLÍČ | 25A | Modul pro ovládání inteligentních klíčů |
| A/CON2 | 7,5A | – |
| STĚRAČ ČELNÍHO SKLA RR | 15A | Multifunkční spínač, motor zadních stěračů, relé zadních stěračů |
| PŘEDNÍ STĚRAČ | 25A | Multifunkční spínač, motor předního stěrače, svorkovnice strojovny (spodní relé stěračů) |
| CAC | 10A | Relé síťové zásuvky, BCM (modul ovládání těla), SLM (modul bezpečnostních pásů a světla), audio, zámek na klíč, hlavní jednotka AudioMdeo a navigace, nabíjecí konektor USB, spínač vnějšího zpětného zrcátka, modul pro ovládání chytrých klíčů |
| NÁHRADA 3 | 20A | Náhradní |
| A/SAC IND | 7,5A | Přístrojová deska |
| SKUPINA | 7,5A | Přístrojová deska |
| MDPS | 7,5A | Jednotka MDPS (posilovač řízení) |
| ZVUK | 20A | Hlavní jednotka pro audio, audio / video a navigaci |
| LP POKOJ | 10A | Relé pokojové lampy, lampa v palubní desce, modul ovládání klimatizace, SLM (modul bezpečnostních pásů a světla), BCM (modul ovládání těla), snímač foto a automatického osvětlení, jednotka TPMS (systémový monitor tlaku v pneumatikách), sdružený přístroj, konektor datového spojení, Osvětlení pokoje, osvětlení kufru |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2018, 2019)
| Příjmení | Proud | Chráněný obvod |
|---|---|---|
| MDPS | 80A | Jednotka MDPS (posilovač řízení) |
| VŠECHNO | 150A | Pojistka – ABS1, BAS2, VENTILÁTOR, ZADNÍ TOPENÉ |
| VYHŘÍVANÉ ZADNÍ | 40A | Svorkovnice palubní desky (relé zadního odmlžovače) |
| ABS1 | 40A | Modul ESC (Electronic Stability Control), univerzální ovládací konektor |
| ABS2 | 40A | Modul ESC (elektronické řízení stability) |
| FANOUŠEK | 40A | Relé ventilátoru |
| STĚRAČ | 10A | Motor předních stěračů, multifunkční spínač, spodní relé stěračů |
| ECU4 | 15A | ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí) |
| SENZOR | 10A | Olejový regulační ventil č. 1 / # 2, relé ventilátoru chlazení 1/2, senzor kyslíku (nahoře), senzor kyslíku (dole), variabilní sací elektromagnetický ventil, relé klimatizace, čištění elektromagnetického ventilu, uzavírací ventil kazety |
| ECU2 | 15A | ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí) |
| ECU3 | 20A | ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí) |
| PRAVÁ SVĚTLOMET | 10A | Světlomet na pravé straně rukojeti |
| PHARE LH | 10A | Světlomet na levé straně rukojeti |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka č. 1 ~ # 4, kondenzátor |
| 5 ECU | 15A | ECM (řídicí modul motoru) / PCM (řídicí modul hnacího ústrojí), relé palivového čerpadla |
| LAMPE B/UP | 10A | Nouzový spínač světel |
| B+1 | 40A | Svorkovnice palubní desky (pojistka – DRL2, PŘEDNÍ SVĚTLOMET, STOP LAMP, MODULE6, napájecí konektor (AUDIO, MÍSTNOST) |
| B+2 | 50A | Svorkovnice palubní desky (pojistka – IMMO, SMART KEY, BRZDOVÝ SPÍNAČ, P / WINDOW SAFETY, S / HEATER, SUNROOF, elektrické ovládání oken) |
| IG2 | 40A | Spínač zapalování, relé IG2, relé startéru |
| FANOUŠEK | 40A | Relé ventilátoru chlazení 1/2 |
| ECU1 | 30A | Pojistka – ECU3, ECU4, hlavní relé |
| SVĚTLOMET | 20A | Relé světlometů |
| H / LAMP HI | 20A | Avec CANADA DRL: SLM (modul bezpečnostních pásů a osvětlení) nebo BCM (modul pro ovládání karoserie) Bez CANADA DRL: hlavní relé HI relé |
| PALIVOVÉ ČERPADLO | 20A | Relé palivového čerpadla |
| TROUBIT | 15A | Relé houkačky / Alarm proti krádeži Relé houkačky |
| A / CON | 10A | Relé klimatizace |
| vyšší střední škola | 10A | Senzor baterie |
| B+3 | 40A | Svorkovnice palubní desky (pojistka – LAMP T / SIGNAL, ZÁMEK DVEŘÍ, relé zadního světla) |
| IG1 | 40A | Spínač zapalování, relé IG1, relé ACC |
| ZÁSTRČKA | 40A | Svorkovnice palubní desky (výstupní relé) |
Přiřazení relé (2018, 2019)
| Příjmení | Kužel |
|---|---|
| Ředitel školy | MINI |
| Nastartovat | MICRO |
| Palivové čerpadlo | MICRO |
| Ahoj stěrač | MICRO |
| H / Lampa HI | MICRO |
| Chladicí ventilátor 2 | MICRO |
| B / Horn | MICRO |
| Fanoušek | MICRO |
| Chladicí ventilátor 1 | MICRO |
| LO stěrač | MICRO |
| Světlomet | MICRO |
| troubit | MICRO |
| A / S | MICRO |
