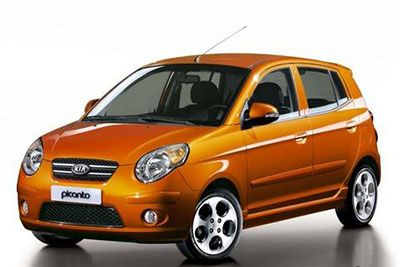

V tomto článku uvažujeme o první generaci KIA Picanto (SA) po faceliftu, vyráběném v letech 2008 až 2011. Zde najdete schémata pojistkových skříní KIA Picanto 2008, 2009, 2010 a 2011 , získáte informace o ‚ umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek KIA Picanto 2008-2011
Pojistka zapalovače cigaret (napájecí zásuvka) KIA Picanto je umístěna v pojistkové skříňce na přístrojové desce (viz pojistka „C / LIGHTTER“).
Přístrojová deska
Pojistková skříňka je umístěna za krytem pod volantem.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Motorový prostor
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce
| Popis | Proud | Chráněná součást |
|---|---|---|
| START | 10A | Nastartovat motor |
| RR FOG LP | 10A | Zadní mlhové světlo |
| A/CON SW | 10A | Klimatizace |
| SKUPINA | 10A | Skupina |
| SEDADLO HTD | 15A | Vyhřívané sedadlo |
| C / ZAPALOVAČ | 15A | Zapalovač |
| PYTEL | 10A | Airbag |
| R / STĚRAČ | 15A | Stěrač zadního skla |
| ABS/ESP | 10A | Protiblokovací brzdový systém / elektronický stabilizační program |
| ZAPALOVACÍ CÍVKA | 15A | Zapalování |
| T / SIG SEC | 10A | Směrovka |
| SKLO HTD1 | 20A | Odmrazovač zadního okna |
| SKLO HTD2 | 10A | Odmrazovač zadního okna |
| P/WDW RR | 25A | Elektrické ovládání oken (zadní) |
| IGN O / S MIR | 10A | Boční zrcátko |
| P/WDW FRT | 25A | Elektrické ovládání oken (vpředu) |
| PŘEDNÍ STĚRAČ | 20A | Přední stěrač |
| H/LP (LH) | 10A | Světlomet (vlevo) |
| H/LP (RH) | 10A | Maják (vpravo) |
| PALIVOVÉ ČERPADLO | 10A | Palivové čerpadlo |
| INJ | 15A | Injekce |
| SNSR | 10A | Senzor O 2 |
| ZÁMEK C / DR | 20A | Centrální zámek dveří |
| A/SAC IND | 10A | Varování airbagu |
| TCU B/UP | 15A | Automatická převodovka |
| DSL ECU1 | 20A | – |
| DSL ECU2 | 10A | – |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru
| Popis | Proud | Chráněná součást |
|---|---|---|
| ECU1 | 20A (30A) | Řídicí jednotka motoru |
| STOP | 10A | Brzdové světlo |
| FR / BROUILLARD | 10A | Přední mlhové světlo |
| A / CON | 10A | Klimatizace |
| TROUBIT | 10A | troubit |
| ECU2 | 10A | Řídicí jednotka motoru |
| NÁHRADNÍ | 10A | náhradní pojistka |
| NÁHRADNÍ | 15A | náhradní pojistka |
| ABS2 | 40A | Protiblokovací brzdový systém |
| ABS1 | 40A | Protiblokovací brzdový systém |
| B+ | 30A | V panelu B + |
| FANOUŠEK | 30A | Fanoušek |
| IGN1 | 30A | Zapalování |
| IGN2 | 30A | Zapalování |
| QUEUE LH | 10A | Zadní světlo (vlevo) |
| PŘÍMÝ OCAS | 10A | Zadní světlo (vpravo) |
| DRL | 10A | Denní požáry |
| RIZIKO | 15A | Výstražná světla |
| R/LP | 10A | Pokojová lampa |
| ZVUK | 15A | Zvuk |
| P/WDW | 30A | Elektrické okno |
| RAD | 30A | Ventilátor chladiče |
| BICÍ | 100A (120A) | Alternátor, baterie |
| F / FOG | – | Relé předních mlhových světel |
| A / CON | – | Relé klimatizace |
| TROUBIT | – | Relé houkačky |
| SPUŠTĚNÍ | – | Relé startování motoru |
| RAD1 | – | Relé ventilátoru chladiče |
| RAD2 | – | Relé ventilátoru chladiče |
| RR Mlha | – | Relé zadních mlhových světel |
| FRONTA | – | Relé zadního světla |
Reklamní inzeráty
Umístění pojistek v motorovém prostoru (pouze sekundární panel pojistek benzinu)
| Popis | Proud | Chráněná součást |
|---|---|---|
| MDPS | 80A | Posilovač řízení |
Panel pojistek pouze na naftu
Přiřazení pojistek v motorovém prostoru (pouze podtabulka pojistek nafty)
| Popis | Proud | Chráněná součást |
|---|---|---|
| FFHTS | 30A | Dočasné čidlo ohřívače palivového filtru |
| ŽHAVÍCÍ SVÍČKA | 80A | Žhavící svíčka |
| MDPS | 80A | Posilovač řízení |
| PTC HTR1 | 40A | PTC ohřev 1 |
| PTC HTR2 | 40A | Ohřívač PTC2 |
| PTC HTR3 | 40A | Ohřívač PTC3 |
