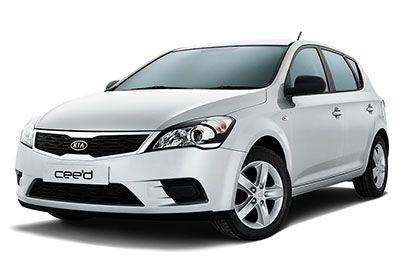

V tomto článku uvažujeme o první generaci KIA Ceed (ED), vyráběné v letech 2007 až 2012. Zde najdete schémata pojistkových skříněk KIA Ceed 2010 a 2011 , získáte informace o umístění pojistkových panelů uvnitř auto, a zjistit přiřazení každé pojistky (uspořádání pojistek).
Rozložení pojistek KIA Ceed 2007-2012
Používají se informace z příruček majitele 2010 a 2011. Umístění a funkce pojistek v automobilech vyráběných jindy se mohou lišit.
Pojistky zapalovače cigaret (zásuvky) KIA Cee’d jsou umístěny v pojistkové skříňce na přístrojové desce (viz pojistky „C / LIGHTER“ (zapalovač cigaret), „P / OUTLET“ (elektrická zásuvka) a „RR P / OUTLET “(zadní elektrická zásuvka)).
Umístění pojistkové skříňky
Přístrojová deska
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Motorový prostor
Uvnitř krytů panelu pojistek / relé najdete štítek popisující název a kapacitu pojistky / relé. Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo.
Přiřazení pojistek na přístrojové desce
Reklamní inzeráty
| Popis | Proud | Chráněná součást |
|---|---|---|
| SPUŠTĚNÍ | 10A | Elektromagnet startování motoru |
| A/CON SW | 10A | Klimatizace |
| MIRR HTD | 10A | Odmrazovač vnějších zpětných zrcátek |
| SÍDLO SPOLEČNOSTI | 15A | Vyhřívané sedadlo |
| A / CON | 10A | Klimatizace |
| SVĚTLOMET | 10A | Světlomet |
| PŘEDNÍ STĚRAČ | 25A | Stěrač (přední) |
| STĚRAČ | 15A | Stěrač zadního skla |
| DRL ZAKÁZÁNO | – | Světlo pro denní svícení zhaslo |
| RR Mlha | 10A | Mlhové světlo (zadní) |
| P / WDW (LH) | 25A | Elektrické ovládání oken (vlevo) |
| HODINY | 10A | Hodiny |
| C / ZAPALOVAČ | 15A | Zapalovač |
| ZÁMEK DR | 20A | Střešní okno, zamykání / odemykání dveří |
| ODMRAZOVÁNÍ | 15A | Přední odmrazovač |
| STOP | 15A | Spínač brzdových světel |
| LP POKOJ | 15A | Pokojová lampa |
| ZVUK | 15A | Zvuk, palubní počítač |
| T / KRYT | 15A | Zadní výklopné dveře, Sklopné zrcátko |
| BEZPEČNOST P / WDW RH | 25A | Elektrické bezpečnostní okno (vpravo) |
| BEZPEČNOST P / WDW LH | 25A | Elektrické bezpečnostní okno (vlevo) |
| P/WDW (RH) | 25A | Elektrické ovládání oken (vpravo) |
| P / VÝSTUP | 15A | Zástrčka |
| T / SIG | 10A | Spínací modul |
| A/SAC IND | 10A | Indikátor airbagu |
| SKUPINA | 10A | Cluster, TPMS |
| PYTEL | 15A | Nafukovací vak |
| PŘÍMÝ OCAS | 10A | Zadní světlo (vpravo) |
| QUEUE LH | 10A | Zadní světlo (vlevo) |
| MDPS | 15A | Posilovač řízení |
| RR_P / VÝSTUP | 15A | Zadní elektrická zásuvka |
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Popis | Proud | Chráněná součást |
|---|---|---|
| B+ 2 | 50A | Připojení I/P (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, Connecteur d’alimentation – POKOJ 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET 15A) |
| B+ 1 | 50A | Spojovací skříňka I / P (relé – elektrické ovládání oken, pojistka – P / WDW LH 25A, P / WDW RH 25A, NEBEZPEČÍ 15A), RR FOG 10A, relé – zadní světlo, pojistka – TAIL LH 10, TAIL RH 10A) |
| C / VENTILÁTOR | 40A | Relé C / ventilátor (vysoký), relé C / ventilátor (nízký) |
| VŠECHNO | 150A | Alternátor |
| ABS 2 | 20A | Řídicí modul ABS, řídicí modul ESP |
| ABS 1 | 40A | Řídicí modul ABS, řídicí modul ESP |
| RR HTD | 40A | Spojovací box I / P (RR HTD RLY) |
| FANOUŠEK | 40A | Motor větráku |
| MDPS | 80A | Modul posilovače řízení motoru |
| IGN 2 | 40A | Spínač zapalování (IG2, START) |
| 4 ECU | 20A | ECU, ISA, EEGR |
| F / ČERPADLO | 15A | Relé palivového čerpadla |
| IGN 1 | 30A | Spínač zapalování (IG1. ACC) |
| H/LP | 20A | Světlomet (vysoký) |
| F / FOG | 15A | Přední mlha |
| TROUBIT | 15A | troubit |
| H / BP LO RH | 10A | Pravý světlomet |
| H / LP LO LH | 10A | Hlavní světlomet vlevo, sdružený přístroj (indikátor potkávacích světel) |
| břišní svaly | 10A | Řídicí modul ABS, řídicí modul ESP |
| ECU | 10A | Diesel -TCM, ECU, TCU Essence – ECM, PCM, ECU, PCU |
| 3 ECU | 10A | ECU |
| 2 ECU | 10A | ECU |
| 1 ekv | 30A | Diesel – ECM, ECU, TCU Essence – ECM, PCM, ECU, PCU |
| INJ | 15A | Diesel – elektrický pohon EGR, benzínový pohon VGT – vstřikovač č. 1 – # 4 |
| SNSR 2 | 15A | Diesel – relé klimatizace, relé C / ventilátor (vysoké / nízké), lambda sonda, relé ohřívače vzduchu, imobilizér; Benzín – relé A / Con, relé C / ventilátor (nahoru / dolů), snímač polohy vačkového hřídele, elektromagnetický ventil čištění kanystru, ventil pro ovládání oleje, senzor kyslíku nahoru / dolů, imobilizér |
| SNSR 1 | 10A | Diesel – relé klimatizace, relé C / ventilátor (vysoké / nízké), lambda sonda, relé ohřívače vzduchu, imobilizér; Benzín – relé A / Con, relé C / ventilátor (nahoru / dolů), snímač polohy vačkového hřídele, elektromagnetický ventil čištění kanystru, ventil pro ovládání oleje, senzor kyslíku nahoru / dolů, imobilizér |
| A / CON | 10A | Relé A / Con |
| SNSR | 10A | ECU, TCU |
| B/NAHORU | 10A | Couvací lampa |
| BATT SNSR | 10A | Senzor baterie |
| Pouze naftový motor: | ||
| ZÁŘE | 80A | Záře, ohřívač vzduchu |
| PTC HTR 1 | 50A | Ohřívač PTC 1 |
| PTC HTR 2 | 50A | Ohřívač PTC 2 |
| PTC HTR 3 | 50A | Ohřívač PTC 3 |
| PALIVOVÝ FILTR | 30A | Palivový filtr (topení) |
