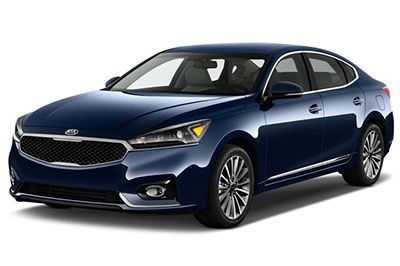

V tomto článku uvažujeme o druhé generaci KIA Cadenza (YG), dostupné od roku 2017 do současnosti. Zde najdete schémata pojistkových skříněk KIA Cadenza 2017, 2018 a 2019 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek KIA Cadenza 2017-2019 …
Pojistky zapalovače cigaret (zásuvky) KIA Cadenza jsou umístěny v pojistkové skříňce na přístrojové desce (viz pojistka „POWER OUTLET“ ( přední zásuvka, zadní zásuvka )) a v pojistkové skříňce v motorovém prostoru (viz „NAPÁJECÍ VÝSTUP1 “A„ POWER OUTLET2 “(přední napájecí zásuvka a zapalovač cigaret)).
Umístění pojistkové skříňky
Přístrojová deska
Před použitím vozidla vždy přepněte pojistkový spínač do polohy ON. Pokud přepnete přepínač do polohy VYPNUTO, je třeba resetovat některé položky, jako jsou zvukové a digitální hodiny, a vysílač (nebo inteligentní klíč) nemusí fungovat správně. Když je spínač vypnutý, na sdruženém přístroji se zobrazí výstražná kontrolka. Při řízení vozidla vždy přepněte pojistkový spínač do polohy ON. Pokud je přepínač v poloze „VYPNUTO“, ve skupině se zobrazí varovný indikátor.
Motorový prostor
Tavná jistina
Schémata pojistkových skříní
Reklamní inzeráty
2017, 2018, 2019
Přístrojová deska
Přiřazení pojistek na přístrojové desce
| Příjmení | Proud | Chráněný obvod |
|---|---|---|
| MODUL 7 | 10A | Modul dveří řidiče, modul dveří spolujezdce |
| NÁHRADNÍ | 10A | Náhradní |
| MODUL 3 | 10A | Spínač brzdových světel, BCM (modul ovládání karoserie), spínač sportovního režimu |
| MODUL 5 | 10A | Přepínač konzoly, radar mrtvého úhlu na straně levé / pravé rukojeti, BCM (modul ovládání karoserie), inteligentní tempomat, spínač airbagu, spínač palivové nádrže a otevírání kufru, výstražná jednotka pro opuštění jízdního pruhu, modul teleskopu náklonu a řízení |
| IG1 | 25A | Blok PCB (deska s plošnými spoji) |
| MDPS | 7,5A | Jednotka MDPS (posilovač řízení) |
| MODUL 6 | 10A | Klimatizační spínač, Modul ovládání klimatizace, Elektrochromní zrcátko, Světlomet Levá boční / pravá rukojeť, Modul automatického vyrovnávání světlometů, Řídicí modul vyhřívání předních sedadel, Řídicí modul větrání sedadel vpředu, Řídicí modul vyhřívání zadních sedadel, Hlavní jednotka audio / video a navigace, Ovladač Integrovaný modul paměťového systému, indikátor řadicí páky automatické převodovky, víceúčelový ovládací konektor |
| SKUPINA | 10A | Sdružený přístroj, head-up displej |
| VZDUCHOVÁ TAŠKA | 15A | Řídicí modul SRS (Supplemental Restraint System) |
| MULTIMEDIÁL 1 | 20A | Hlavní jednotka IGPM (Integrated Gateway Power Control Module), audio / video a navigace |
| A/SAC IND | 7,5A | Spínač klimatizace, sdružený přístroj |
| MODUL 4 | 10A | Inteligentní modul pro ovládání klíčů, modul imobilizéru |
| NÁHRADA 2 | 10A | Náhradní |
| A / CON | 7,5A | Přepínač klimatizace, řídicí modul klimatizace, ionizátor, svorkovnice strojovny (relé ventilátoru) |
| PAMĚŤ 1 | 10A | Head-up displej, sdružený přístroj, bezdrátová nabíječka, analogové hodiny, BCM (modul ovládání těla), dešťový senzor, modul dveří řidiče, modul kufru, modul dveří spolujezdce, spínač klimatizace, modul ovládání klimatizace, bezpečnostní indikátor |
| PAMĚŤ 2 | 15A | Modul dveří řidiče |
| PAMĚŤ 3 | 10A | Modul dveří spolujezdce |
| SPUŠTĚNÍ | 7,5A | Přepínač rozsahu transaxle, ECM (řídicí modul motoru) |
| SMĚR TOPENÍ | 15A | BCM (modul ovládání karoserie) |
| MODUL 9 | 7,5A | Panoramatický pohled, řídicí modul vyhřívání zadních sedadel, řídicí modul vyhřívání předních sedadel, ovládací modul větrání předních sedadel |
| PODLOŽKA | 15A | Multifunkční spínač |
| VNITŘNÍ SVĚTLO | 10A | Svítilna v odkládací schránce v palubní desce, lampa pro spolujezdce, lampa pro řidiče, kufrová lampa, boční / pravá boční rukojeť, přední spínač stropního světla, lampa nad konzolou, komorová lampa, zadní boční osobní lampa, levá rukojeť / pravá strana rukojeti |
| ZÁMEK | 20A | Relé zamykání / odemykání dveří |
| S/HEATER (FR) | 25A | Modul ovládání vyhřívání předních sedadel, modul ovládání větrání předních sedadel |
| INTELIGENTNÍ KLÍČ 2 | 10A | Tlačítko pro zapnutí / vypnutí |
| BRZDOVÝ SPÍNAČ | 10A | Spínač brzdových světel, modul imobilizéru, modul pro ovládání chytrých klíčů |
| NE | 30A | AMP (zesilovač) |
| P / WINDOW (DR) | 25A | Modul elektrického ovládání oken pro cestující, spínač elektrického ovládání zadních oken na pravé straně |
| SLUNEČNÍ STŘECHA 1 | 20A | Řídicí jednotka střešního okna (sklo) |
| KMEN | 10A | Relé kufru, spínač plnění paliva a uvolnění kufru, svorkovnice strojovny (relé krytu paliva) |
| MULTIMEDIÁL 2 | 10A | Přední monitor |
| ELEKTRICKÁ KRABICE | 30A | Modul napájecí skříně |
| S / TOPENÍ (RR) | 25A | Ovládací modul vyhřívání zadních sedadel |
| NÁHRADA 1 | 10A | Náhradní |
| P / OKNO (VLEVO) | 25A | Přepínač zadního okna na levé rukojeti, modul elektrického ovládání oken pro řidiče |
| P / SIEGE (PASS) | 30A | Ruční spínač sedadla spolujezdce |
| SLUNEČNÍ STŘECHA 2 | 20A | Řídicí jednotka střešního okna (válečková) |
| NAPÁJECÍ MADLO | 15A | Naklápění řízení a teleskopický modul |
| B / HORN HORN | 10A | Relé alarmu proti krádeži |
| INTELIGENTNÍ KLÍČ 1 | 15A | Modul pro ovládání inteligentních klíčů |
| MODUL 1 | 7,5A | Konektor datového spojení, spínač nebezpečí, přepínač konzoly |
| P / SIEGE (DRV) | 30A | Ruční spínač sedadla řidiče, modul integrovaného paměťového systému řidiče |
| ZÁSTRČKA | 20A | Přední elektrická zásuvka, zadní elektrická zásuvka |
| MODUL 2 | 10A | AMP (zesilovač), jednotka prostorového pohledu, BCM (modul pro ovládání těla), řídicí modul klimatizace, analogové hodiny, bezdrátová nabíječka, spínač klimatizace, modul pro ovládání inteligentních klíčů, přední monitor, audio / hlavní jednotka video a navigace, terminál strojovny blok (relé zásuvky), USB nabíječka |
| NÁHRADNÍ | 10A | Náhradní |
| MODUL 8 | 7,5A | BCM (modul pro ovládání těla), modul pro ovládání inteligentních klíčů |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Příjmení | Proud | Chráněný obvod |
|---|---|---|
| VÍCE POJISTEK: | ||
| MDPS | 80A | MDPS UNIT (posilovač řízení motoru) |
| B+2 | 60A | IGPM (Integrated Gateway Power Control Module) |
| FANOUŠEK | 50A | Relé ventilátoru |
| B+3 | 50A | IGPM (Integrated Gateway Power Control Module) |
| VYHŘÍVANÉ ZADNÍ | 50A | Relé zadního topení |
| ABS1 | 40A | Modul ESC (elektronické řízení stability) |
| IG2 | 30A | Bez inteligentního klíče: relé startéru, spínač zapalování; Se smart klíčem: relé startéru |
| B+5 | 80A | WIPER1, HORN, ECU2, PALIVOVÉ ČERPADLO, relé ovládání motoru |
| B+1 | 60A | IGPM (Integrated Gateway Power Control Module) |
| VENTILÁTOR CHLAZENÍ 2 | 60A | Relé chladicího ventilátoru 1, relé chladicího ventilátoru 2 |
| B+4 | 50A | IGPM (Integrated Gateway Power Control Module) |
| NAPÁJECÍ ZÁSUVKA | 40A | Zásuvkové relé |
| IG1 | 40A | Bez inteligentního klíče: spínač zapalování; Se smart klíčem: spínač zapalování 1, relé ACC |
| ABS2 | 30A | Řídicí modul ESC (Electronic Stability Control), univerzální ovládací konektor |
| POJISTKY: | ||
| TCU1 | 15A | TCM (řídicí modul převodovky) |
| PLAVBA | 10A | Inteligentní tempomat |
| vyšší střední škola | 10A | Senzor baterie |
| ODMRAZOVÁNÍ | 20A | Relé předního odmrazovače |
| A / CON | 10A | Modul ovládání klimatizace |
| STĚRAČ 2 | 10A | BCM (řídicí modul karoserie), ECM (řídicí modul motoru) |
| VYHŘÍVANÉ ZRCADLO | 10A | Spínač klimatizace, elektrické vnější zrcátko řidiče / spolujezdce |
| ECU3 | 10A | ECM (modul řízení motoru) |
| NAPÁJECÍ ZÁSUVKA 2 | 20A | Přední elektrická zásuvka a zapalovač cigaret |
| TROUBIT | 20A | Relé houkačky |
| STĚRAČ 1 | 30A | Výkonové relé stěračů |
| TCU2 | 15A | TCM (řídicí modul převodovky), přepínač rozsahu transaxle |
| ABS3 | 10A | Modul ESC (elektronické řízení stability) |
| NAPÁJECÍ ZÁSUVKA 3 | 20A | Nepoužívá |
| LAMPE B/UP | 10A | Elektrochromní zpětné zrcátko, zadní (vnitřní) kombinovaná lampa levá strana rukojeti / pravá strana rukojeti |
| SENZOR 1 | 15A | Kyslíkový senzor # 1 ~ # 4 |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka # 1 ~ # 6 |
| ECU2 | 10A | ECM (modul řízení motoru) |
| PALIVOVÉ ČERPADLO | 20A | Relé palivového čerpadla |
| ECU1 | 20A | ECM (modul řízení motoru) |
| VSTŘIKOVAČ | 15A | Nepoužívá |
| SENZOR 2 | 10A | Elektromagnetický ventil variabilního sání # 1, # 2, elektronický termostat, elektromagnetický ventil pro ovládání proplachu, uzavírací ventil kanystru, elektromagnetický ventil tlaku oleje, regulační ventil oleje # 1 ~ # 4, relé ventilátoru chlazení 1, relé ventilátoru chlazení 2, relé palivového čerpadla |
Reklamní inzeráty
Přiřazení relé
| Název relé | Kužel |
|---|---|
| Relé ventilátoru | MINI |
| Relé ventilátoru chlazení 1 | MINI |
| Relé ventilátoru chlazení 2 | MINI |
| Zásuvkové relé | MICRO |
| Spouštěcí relé | MICRO |
| Relé předního odmrazovače | MICRO |
| Relé doplňování paliva | MICRO |
| Relé zadního topení | MINI |
Hlavní pojistka (kryt konektoru baterie)
