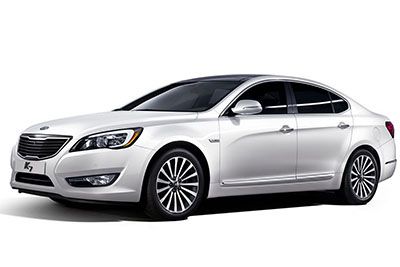

V tomto článku uvažujeme o první generaci KIA Cadenza (VG), vyráběné v letech 2010 až 2016. Zde najdete schémata pojistkových skříní KIA Cadenza 2010, 2011, 2012, 2013, 2014, 2015 a 2016 , získejte informace na umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek KIA Cadenza 2010-2016
Pojistky zapalovače cigaret (elektrická zásuvka) jsou umístěny v pojistkové skříňce palubní desky (viz pojistky „C / LIGHTER“ (zapalovač cigaret) a „POWER OUTLET“ ( elektrická zásuvka na konzole ) )).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna za krytem nalevo od volantu.
Vždy otočte pojistkový spínač do polohy ON. Pokud přepnete přepínač do polohy VYPNUTO, je třeba resetovat některé položky, jako jsou zvukové a digitální hodiny, a vysílač (nebo inteligentní klíč) nemusí fungovat správně.
Motorový prostor
Tavná jistina
Uvnitř krytů panelu pojistek / relé najdete štítek popisující název a kapacitu pojistky / relé. Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo.
2011
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce (2011)
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2011)
2012
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce (2012)
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2012)
Schémata pojistkových skříní 2014, 2015, 2016
Reklamní inzeráty
Přístrojová deska
Přidělení pojistek na palubní desce (2014, 2015, 2016)
| Ne. | Proud | Popis | Chráněná součást |
|---|---|---|---|
| MF1 | 10A | MODUL 2 | Sklápěcí a teleskopický modul, sdružený přístroj, vyhřívací modul sedadla řidiče / spolujezdce, vyhřívací modul zadního levého / pravého sedadla, řídicí modul IMS, zadní levý / pravý senzor parkovacího asistenta, senzor parkovacího asistenta vzadu vlevo / vpravo (uprostřed) Parkování, řidič / spolujezdec Dveřní modul, kamerový modul LDWS, elektrochromní zpětné zrcátko, okolní lampa, modul MTS, řídicí modul CCS řidiče / spolujezdce, spínač sklonu světlometů, snímač sklonu světlometů, přední levý / pravý senzor parkovací pomoci, levá / pravá regulace sklonu světlometů, Konzola SW, BSD (Detekce mrtvého úhlu) Jednotka LH / RH Zadní modul P / WDW HEATING |
| MF2 | 10A | MPD 3 | PDM, modul pro ovládání inteligentních klíčů |
| MF3 | 10A | HTD MRR | Elektrické vnější zrcátko řidiče, elektrické vnější zrcátko spolujezdce, modul ovládání klimatizace |
| MF4 | 10A | PAMĚŤ 1 | Světelný senzor pro auto a foto, konektor pro datový spoj, nožní lampa řidiče / spolujezdce, sdružený přístroj, digitální hodiny, modul zadní opony, modul ovládání klimatizace, náladová lampa, modul dveří řidiče / spolujezdce |
| MF5 | 15A | MULTIMÉDIA | Modul MTS, audio, A / V a navigační hlavní jednotka, audio monitor |
| MF6 | 10A | MDPS | MDPS_SIG |
| MF7 | 10A | PAMĚŤ 2 | RF přijímač |
| MF8 | 15A | NÁHRADNÍ | NÁHRADNÍ |
| MF9 | 10A | NÁHRADNÍ | NÁHRADNÍ |
| MF10 | 15A | NÁHRADNÍ | NÁHRADNÍ |
| MF11 | 20A | PŘEDNÍ VYTÁPĚNÍ | Vyhřívací modul sedadla řidiče / spolujezdce, řídicí modul CCS řidiče / spolujezdce |
| MF12 | 10A | A/SAC IND | Přístrojová deska |
| MF13 | 15A | HTD STRG | Vyhřívaný volant |
| MF14 | 10A | ZÁCLONA | Modul zadního závěsu, modul dveří řidiče / spolujezdce |
| MF15 | 20A | P/SEAT PASS | Ruční spínač spolujezdce |
| MF16 | 25A | NE | NE |
| MF17 | 25A | P/WDW RH | Modul dveří spolujezdce, spínač elektrického ovládání oken vzadu vpravo |
| MF18 | 25A | P / WDW LH | Bezpečnostní spínač elektrického ovládání oken řidiče, spínač elektrického stahování oken vlevo vzadu |
| MF19 | 15A | PYTEL | Řídicí modul SRS |
| MF20 | 10A | A / CON | Ionizer, Ionizer (IND.), Řídicí modul klimatizace, pojistka I / R a reléová skříňka (RLY. 14) |
| MF21 | 10A | ZVUK | Inteligentní klíčový ovládací modul, zadní zvukový spínač, zesilovač, zvukový monitor, spínač světel na konzole, PDM, modul MTS, audio, A / V a navigační hlavní jednotka, digitální hodiny |
| MF22 | 10A | VNITŘNÍ SVĚTLO | LH / RH / Přední obrysové světlo, komorové světlo, spínač osvětlení interiéru řidiče / spolujezdce, spínač osvětlení stropní konzoly, náladová lampa zadních dveří LH / RH, náladová lampa dveří řidiče / spolujezdce, prahová lampa dveří řidiče / spolujezdce, lampa dveří řidiče / spolujezdce , kufrová lampa |
| MF23 | 20A | SLUNEČNÍ STŘECHA | Panoramatické střešní okno |
| MF24 | 10A | KMEN | Spínač dveří palivové nádrže, relé víka kufru |
| MF25 | 20A | S / RR VYTÁPĚNÍ | Vyhřívaný modul zadního levého / pravého sedadla |
| MF26 | 10A | MODUL 3 | Řídicí modul ESP, Řídicí modul ABS, Modul elektrické parkovací brzdy, Senzor úhlu řízení, Vypínač ESP, Spínač konzoly |
| MF27 | 10A | MODUL 1 | PDM, reléový box ICM (relé ostřikovačů světlometů), panoramatické střešní okno, modul zadního závěsu, modul aktivního sedadla řidiče, dešťový senzor |
| MF28 | 15A | ZÁSTRČKA | Elektrická zásuvka konzoly |
| MF29 | 25A | MPD | Inteligentní modul pro ovládání klíčů, klíčenka |
| MF30 | 15A | P / RUKOJEŤ | Solenoid na klíč, výklopný a teleskopický modul, přepínač sportovních režimů |
| MF31 | 10A | BRZDOVÝ SPÍNAČ | PDM, tlačítko start stop |
| MF32 | 20A | DR / ZÁMEK | Modul dveří řidiče |
| MF33 | 20A | IG1 | Pojistková a reléová skříňka E / R (F12 15A, F11 10A, F10 10A) |
| MF34 | 25A | STĚRAČ | Pojistková skříňka a relé E / R (RLY. 11, RLY.12), motor předního stěrače, multifunkční spínač |
| MF35 | 20A | C / Zapalovač | Přední zapalovač cigaret |
| MF36 | 10A | SPUŠTĚNÍ | Přepínač rozsahu transaxle, PCM |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2014, 2015, 2016)
| Ne. | Proud | Popis | Chráněná součást |
|---|---|---|---|
| VÍCE POJISTEK: | |||
| F1 | 60A | 2 B+ | IPM (F7, F8, F9, F10, F11, IPS1, IPS2, IPS3, IPS5, IPS7) |
| F2 | 60A | 3 B+ | IPM (F14, F15, F17, F18, F25) |
| F3 | 40A | IG1 | Bez inteligentního klíče: spínač zapalování; S inteligentním klíčem: pojistková skříňka a relé E / R (RLY. 1, RLY. 9) |
| F4 | 40A | 1 odst | Ovládání ABS, ESP |
| F5 | 40A | RR HTD | Pojistková a reléová skříň E / R (RLY 2) |
| F6 | 40A | FANOUŠEK | Pojistková a reléová skříň E / R (RLY 14) |
| F7 | 60A | 4 B+ | IPM (F4, F5, IPS 0, IPS 4, IPS 6) |
| F8 | 80A | MDPS | MDPS_PWR |
| POJISTKA (pojistková skříňka a relé E / R): | |||
| F9 | 10A | A / CON | Modul ovládání klimatizace |
| F10 | 10A | ZASTAVENÍ LAMPY | Pojistková skříňka a relé E / R (RLY 8), spínač brzdových světel, víceúčelový ovládací konektor |
| F11 | 10A | IG1 | Alternátor, PCM |
| F12 | 15A | T2 TCU | Přepínač rozsahu transaxle |
| F13 | 10A | NABÍDKA | IDB_LAG |
| F14 | 30A | IG2 | Bez inteligentního klíče: pojistková skříňka a relé E / R (RLY. 3), spínač zapalování; S inteligentním klíčem: pojistková skříňka a relé E / R (RLY.3, RLY 10) |
| F15 | 50A | C / VENTILÁTOR | Pojistková a reléová skříň E / R (RLY 4, RLY 5) |
| F 16 | 30A | 1 USA | Modul elektrické parkovací brzdy |
| F17 | 40A | 3 ECU | EMS box (F35, F36, F37, F38) |
| F18 | 30A | 2 ABS | Ovládání ABS, ESP |
| F19 | 30A | 2 USA | Modul elektrické parkovací brzdy |
| F20 | 10A | STĚRAČ | IPM (řídicí modul IPS) |
| F21 | 10A | LAMPE B/UP | Modul MTS, hlavní A / V a navigační jednotka, modul zadního závěsu, elektrochromní zrcátko, zadní kombinovaná lampa (ln) LH / RH |
| F22 | 10A | vyšší střední škola | Nepoužívá |
| F23 | 20A | – | Reléový box ICM (opravdu ostřikovač světlometů) |
| F24 | 20A | TCU | PCM |
| F25 | 15A | 1 ZASTAVENÍ LAMPY | Pojistková skříňka a relé E / R (RLY 12), spínač brzdových světel, relé signálu brzdového světla |
| F26 | 20A | ODMRAZOVÁNÍ | Pojistková a reléová skříň E / R (RLY 7) |
| F27 | 10A | PLAVBA | Radar SCC (inteligentní tempomat) |
| F28 | 30A | P / SIEGE (DRV) | Řídicí modul IMS, spínač bederní opěrky řidiče, spínač prodloužení polštáře řidiče, manuální spínač řidiče |
| F29 | 40A | 1 B+ | IPM (F29, F30, F31, F32, IPS 11, zařízení pro automatické odpojení svodového proudu) |
| POJISTKA (box EMS): | |||
| F30 | 20A | ZAPALOVACÍ CÍVKA | G4KE: Zapalovací cívka č. 1, č. 2, č. 3, č. 4, kondenzátor; G6DC: Zapalovací cívka č. 1, č. 2, č. 3, č. 4, č. 5, č. 6, kondenzátor č. 1, č. 2 |
| F31 | 15A | 1 SENZOR | G4KE: Modul imobilizéru, snímač polohy vačkového hřídele č. 1, č. 2, variabilní ventil sběrného sacího potrubí, snímač polohy klikového hřídele, ventil pro regulaci oleje č. 1, č. 2, čištění vložky elektromagnetického ventilu ovládání; G6DC: PCM, modul imobilizéru, kyslíkový senzor # 1, # 2, # 3, # 4 |
| F32 | 15A | 2 SNÍMAČ | G4KE: pojistková skříňka a relé E / R (RLY. 5), kyslíkový senzor (nahoru, dolů); G6DC: Variabilní ventil sběrného sacího potrubí # 1, # 2, PCM, pojistková skříňka a relé E / R (RLY. 5), olejový regulační ventil # 1, # 2, # 3, # 4, ovládání čištění kazety elektromagnetického ventilu, |
| F33 | 15A | VSTŘIKOVAČ | G4KE: Injektor # 1, # 2, # 3, # 4; G6DC: Injektor # 1, # 2, # 3, # 4, # 5, # 6, PCM |
| F34 | 20A | F/FUMP | Pojistková a reléová skříň E / R (RLY 16) |
| F35 | 10A | 2 ECU | PCM |
| F36 | 15A | TROUBIT | Pojistková a reléová skříň E / R (RLY 13), EMS box (RLY 15) |
| F37 | 30A | 1 ekv | EMS box (RLY 17) |
Tavná jistina
