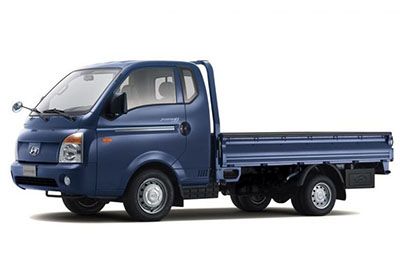

V tomto článku uvažujeme o čtvrté generaci Hyundai H-100, vyráběné v letech 2005 až 2018. Zde najdete schémata pojistkové skříňky Hyundai H-100 2010, 2011 a 2012 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Hyundai H-100 / Porter II Truck 2005-2018
Používají se informace z příruček majitele 2010, 2011 a 2012. Umístění a funkce pojistek v automobilech vyráběných jindy se mohou lišit.
Pojistka zapalovače cigaret (napájecí zásuvka) vozu Hyundai H-100 Truck / Porter II je umístěna v pojistkové skříňce na palubní desce (viz pojistka „C / LIGHT“).
Umístění pojistkové skříňky
Prostor pro cestující
Pojistková skříňka je umístěna na straně řidiče na palubní desce za krytem.
Motorový prostor
Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo. Je to správné v době tisku. Při kontrole pojistkové skříňky vašeho vozidla postupujte podle štítku pojistkové skříňky.
Reklamní inzeráty
Schémata pojistkových skříní
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující
| POPIS | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| P / WINDOW (FUSE LINK) | 30A | Elektrické okenní relé |
| SPUŠTĚNÍ | 10A | Relé startéru, řídicí modul předehřívání, ECM |
| FRT Mlha | 10A | Relé předních mlhových světel |
| H/LP LH | 10A | Světlomet vlevo, sdružený přístroj |
| H/LP RH | 10A | Pravý světlomet |
| IGN 2 | 10A | Spínač ovládání topení, ETACM, spínač sklonu světlometů, relé ventilátoru |
| STĚRAČ | 20A | Motor stěračů, multifunkční spínač |
| RR Mlha | 10A | Relé zadních mlhových světel |
| C / SVĚTLO | 15A | Zapalovač |
| POUT | 15A | Nepoužívá |
| ZVUK | 10A | Zvuk |
| RR P/WDW | 25A | Spínač elektrického ovládání oken |
| PTO | 10A | Nepoužívá |
| PŘÍMÝ OCAS | 10A | Pravé boční světlo, pravé zadní sdružené světlo, osvětlení registrační značky |
| THIL LH | 10A | Levé boční světlo, Levé zadní kombinované světlo |
| břišní svaly | 10A | Nepoužívá |
| SKUPINA | 10A | Sdružený přístroj, odpor generátoru |
| ECU | 10A | ECM |
| T / SIG | 10A | Spínač výstražných světel, spínač zpětného světla |
| IGN 1 | 10A | etacum |
| ZAPALOVACÍ CÍVKA | 10A | Elektromagnetický ventil EGR # 1, # 2 (2,5 TCI), řídicí modul předehřívání (2,6 N / A), snímač palivové vody, neutrální spínač |
| SKLÁDÁNÍ ZRCADLA O / S | 10A | Nepoužívá |
| PTC HTR | 10A | Spínač ovládání topení |
| VERRE HTD | 15A | Spínač odmrazování zadního okna |
| RIZIKO | 15A | Přepínač nebezpečí |
| ZÁMEK DR | 15A | ETACM, ovladač zámku předních levých dveří |
| LP POKOJ | 15A | Okolní světlo, spínač varování dveří, audio, ETACM |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| POPIS | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| FUSE LINK: | ||
| BICÍ | 100A | Generátor |
| ZÁŘE | 80A | Relé předehřívání |
| IGN | 50A | Relé startéru, spínač zapalování |
| ECU | 20A | Relé řízení motoru |
| BICÍ | 50A | Pojistková skříňka I / P (A / Con, Hazard, DR Lock), napájecí konektor |
| SVÍTILNA | 40A | Pojistková vložka P / WDW, pojistka předního mlhového světla, relé zadních světel |
| KOND | 30A | Relé ventilátoru kondenzátoru |
| ABS2 | 30A | Nepoužívá |
| PTC1 | 40A | Nepoužívá |
| ABS1 | 30A | Nepoužívá |
| PTC2 | 40A | Nepoužívá |
| ROK | 30A | Relé ventilátoru |
| PTC3 | 40A | Nepoužívá |
| FFHS | 30A | Nepoužívá |
| POJISTKA: | ||
| ZÁŘE | 10A | ECM |
| ALT_S | 10A | Generátor |
| STOP | 10A | Spínač brzdových světel |
| TROUBIT | 10A | Relé houkačky |
| A / CON | 10A | Relé A / Con |
| TCU | 10A | Nepoužívá |
| ECU1 | 15A | Nepoužívá |
| ECU2 | 10A | Nepoužívá |
