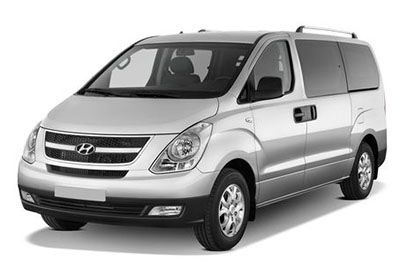

V tomto článku uvažujeme o druhé generaci Hyundai H-1 (Grand Starex) před faceliftem, vyráběným v letech 2008 až 2018. Zde najdete schémata pojistkových skříní Hyundai Starex / H-1 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 a 2016 , získejte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Rozložení pojistek Hyundai H-1 / Grand Starex 2008-2018
Pojistka zapalovače cigaret (zásuvka) modelu Hyundai H-1 (Grand Starex) je umístěna v pojistkové skříňce na palubní desce (viz pojistka „C / LIGHTTER“ (zapalovač cigaret, zásuvka dříve)).
Umístění pojistkové skříňky
Přístrojová deska
Pojistková skříňka je umístěna ve spodní části palubní desky (na straně řidiče) za krytem.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Motorový prostor
Zážehový motor
Dieselový motor
Uvnitř krytů panelu pojistek / relé najdete štítek popisující název a kapacitu pojistky / relé. Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo. Je to správné v době tisku. Při kontrole pojistkové skříňky vašeho vozidla postupujte podle štítku pojistkové skříňky.
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
Reklamní inzeráty
Přidělení pojistek na přístrojovou desku (2008-2015)
| Popis | Proud | Chráněná součást |
|---|---|---|
| AUDIO-2 | 10A | Audio, digitální hodiny, BCM, elektrický spínač vnějších zpětných zrcátek |
| C / ZAPALOVAČ | 20A | Zapalovač doutníků, Přední zásuvka |
| S/HTD DRI | 10A | Spínač vyhřívání sedadla řidiče (je -li ve výbavě) |
| DRL | 10A | BCM (je -li ve výbavě) |
| RR FOG LP | 15A | Relé zadních mlhových světel |
| H/LP | 10A | Relé nahoru / dolů světlometů |
| PŘEDNÍ STĚRAČ | 25A | Relé předních stěračů, motor předního stěrače |
| BCM | 10A | BCM |
| PODPĚRA, PODPORA | 10A | Relé ventilátoru vpředu / vzadu, modul ovládání klimatizace vpředu / vzadu, relé ventilátoru kondenzátoru, elektrochromní zrcátko, tepelný spínač, relé topení PTC (D4CB), elektromagnetický ventil EGR (D4BH) |
| B/UP LP | 10A | Relé zpátečky, spínač zpátečky, spínač dosahu převodovky |
| břišní svaly | 10A | Řídicí modul ABS / ESP, spínač ESP (D4CB) |
| T / SIG SEC | 10A | Přepínač nebezpečí |
| PYTEL | 10A | Řídicí modul SRS |
| A/SAC IND | 10A | Přístrojová deska |
| MODUL | 10A | Sdružený přístroj, BCM, řídicí modul imobilizéru (D4BH), relé klimatizace (D4BH), odpor generátoru |
| ECU | 10A | Senzor rychlosti vozidla, ECM, Senzor průtoku vzduchu (D4CB), Vstřikovací čerpadlo (D4BH), TCM, Varovný senzor palivového filtru |
| SPUŠTĚNÍ | 10A | Relé startéru, relé alarmu proti krádeži |
| MIRR HTD | 10A | Přední řídicí modul klimatizace, elektrické vnější zrcátko a odmlžovač LH / RH |
| STOP LP | 15A | Spínač brzdových světel |
| BWS | 10A | Bzučák |
| ZÁMEK DR | 20A | Relé zamykání / odemykání dveří |
| FRT FOG LP | 10A | Relé předních mlhových světel |
| B / ALARM | 10A | Relé klaksonu proti krádeži |
| AUDIO-1 (KONEKTOR NAPÁJENÍ) | 15A | Zvuk |
| POKOJ LP (KONEKTOR NAPÁJENÍ) | 10A | Digitální hodiny, Sdružený přístroj, Stropní světlo LH / RH, Walk light LH / RH, Nabíjecí lampa, Horní spínač, Dveřní výstražný spínač, Konektor datového spojení, BCM, Horní spínač LH / RH, Stropní lampa konzoly |
| RIZIKO | 15A | Relé nebezpečí, spínač nebezpečí |
| KRYT PALIVA | 15A | Relé klapky palivové nádrže |
| P / WDW LH | 25A | Hlavní spínač elektrického ovládání oken, Levý spínač elektrického ovládání oken |
| P/WDW RH | 25A | Hlavní spínač elektrického ovládání oken, vypínač elektrického ovládání oken |
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2008-2015)
| Popis | Proud | Chráněná součást |
|---|---|---|
| VŠECHNO | 150A | Pojistka (A / CON, FRT DEICER), tavná vložka (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), generátor, pojistka E / R a reléová skříň RH |
| BATERIE 1 | 50A | Pojistka (DR LOCK, FRT FOG LP, B / ALARM, napájecí konektor (AUDIO-1, ROOM LP)) |
| BATERIE 2 | 30A | Pojistka (FUEL COVER, P / WDW LH / RH, DANGER), víceúčelový ovládací konektor |
| VENTILÁTOR BATT 3 / RAD | 40A | Pojistka (STOP LP, BWS), relé ventilátoru chladiče (G4KC) |
| IGN 1 | 40A | Spínač zapalování (ACC, IG1) |
| IGN 2 | 40A | Spínač zapalování (IG2, START), relé startéru |
| HLAVNÍ ECU | 30A/20A | Relé řízení motoru |
| FRT HTR | 40A | Relé předního ventilátoru |
| RR HTD | 40A | Relé zadního odmlžovače |
| RR HTR | 40A | Relé zadního ventilátoru |
| ABS 1 | 40A | Řídicí modul ABS (G4KC) |
| ABS 2 | 40A | Řídicí modul ABS (G4KC) |
| C / VENTILÁTOR | 30A | Relé ventilátoru kondenzátoru 1 |
| F / FILTR | 30A | Relé topení palivového filtru (DIESEL) |
| ECU/TCU | 10A | TCM, ECM (esence) |
| TROUBIT | 10A | Relé houkačky |
| HOŘÁK | 20A | Řídicí modul ohřívače paliva (D4CB) |
| F / ČERPADLO | 15A | Relé palivového čerpadla (G4KC) |
| VŠECHNO | 10A | Generátor (D4BH) |
| H/LP HI | 15A | Relé světlometů (HIGH), relé světlometů (LOW) |
| A / CON | 10A | Relé klimatizace |
| FRT DEFROST | 15A | Relé odmlžovače čelního skla (je -li k dispozici) |
| QUEUE LH | 10A | Světlomet LH (poziční světla), sdružené zadní světlo LH, registrační světlo LH |
| PŘÍMÝ OCAS | 10A | Přední světlomet RH (poziční světla), zadní sdružené světlo RH, registrační světlo RH |
| H / LP LO LH | 10A | Přední světlo LH |
| H / BP LO RH | 10A | Přední světlo RH |
| SNSR 1 | 10A | Relé klimatizace, relé ventilátoru kondenzátoru (D4CB), lambda sonda (D4CB), relé topení PTC č.1 (D4CB), spínač brzdových světel (D4CB) |
| SNSR2 | 15A | D4CB: snímač polohy vačkového hřídele, relé žhavicích svíček, pohon EGR, regulační ventil VGT, řídicí modul imobilizéru |
| ZAPALOVACÍ CÍVKA | 15A | Zapalovací cívka č. 1 ~ # 4 (G4KC), kondenzátor (G4KC) |
| 1 ekv | 10A | ECM (D4CB) |
| 2 ECU | 20A | ECM (D4CB, G4KC), vstřikovač č. 1 ~ # 4 (G4KC) |
| P / WDW ZABEZPEČENÍ | 20A | Elektrické bezpečnostní okno |
Přidělení pojistek v dílčí tabulce pojistek (vznětový motor) (2008-2015)
| Popis | Proud | Chráněná součást |
|---|---|---|
| ZÁŘE | 80A | Relé žhavicí svíčky |
| CTP 1 | 40A | Relé topení PTC # 1 |
| CTP 2 | 40A | Relé topení PTC # 2 |
| CTP 3 | 40A | Relé topení PTC # 3 |
| ABS 1 | 40A | Řídicí modul ABS / ESP |
| ABS 2 | 40A | Řídicí modul ABS / ESP |
| ZÁŘE | 10A | ECM (D4BH) |
Schémata pojistkových skříní 2016
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce (2016)
| Popis | Proud | Chráněná součást |
|---|---|---|
| AUDIO-2 | 10A | Audio, digitální hodiny, BCM, elektrický spínač vnějších zpětných zrcátek |
| C / ZAPALOVAČ | 20A | Zapalovač doutníků, Přední zásuvka |
| S / CHAUFFAGE DRV | 10A | Spínač vyhřívání sedadla řidiče (je -li ve výbavě) |
| ZADNÍ MLHOVÉ SVĚTLO | 10A | Relé zadních mlhových světel |
| SVĚTLOMET | 10A | Relé nahoru / dolů světlometů |
| PŘEDNÍ STĚRAČ | 25A | Relé předních stěračů, motor předního stěrače |
| BCM | 10A | BCM, DRL |
| OHŘÍVAČ VODY | 10A | Relé ventilátoru vpředu / vzadu, modul ovládání klimatizace vpředu / vzadu, relé ventilátoru kondenzátoru, elektrochromní zrcátko, tepelný spínač, relé topení PTC (D4CB), elektromagnetický ventil EGR (D4BH) |
| LAMPE B/UP | 10A | Relé zpátečky, spínač zpátečky, spínač dosahu převodovky |
| břišní svaly | 10A | Řídicí modul ABS / ESC, spínač ESC (D4CB) |
| T / SIGNALIZAČNÍ SVĚTLO | 10A | Přepínač nebezpečí |
| VZDUCHOVÁ TAŠKA | 10A | Řídicí modul SRS |
| MODUL | 10A | Sdružený přístroj, BCM, řídicí modul imobilizéru (D4BH), relé klimatizace (D4BH), odpor generátoru |
| ECU | 10A | Senzor rychlosti vozidla, ECM, Senzor průtoku vzduchu (D4CB), Vstřikovací čerpadlo (D4BH), TCM, Varovný senzor palivového filtru |
| SPUŠTĚNÍ | 10A | Relé startéru, relé alarmu proti krádeži |
| VYHŘÍVANÉ ZRCADLO | 10A | Přední řídicí modul klimatizace, elektrické vnější zrcátko a odmlžovač LH / RH |
| ZASTAVENÍ LAMPY | 15A | Spínač brzdových světel |
| RPAS | 15A | Elektronický modul Bzučák, Stop, Signál |
| ZÁMEK | 20A | Relé zamykání / odemykání dveří |
| PŘEDNÍ MLHOVÁ SVĚTLA | 10A | Relé předních mlhových světel |
| B / HORN HORN | 10A | Relé klaksonu proti krádeži |
| AUDIO-1 (KONEKTOR NAPÁJENÍ) | 15A | Zvuk |
| POKOJOVÁ LAMPA | 10A | Digitální hodiny, Sdružený přístroj, Stropní světlo LH / RH, Walk light LH / RH, Nabíjecí lampa, Horní spínač, Dveřní výstražný spínač, Konektor datového spojení, BCM, Horní spínač LH / RH, Stropní lampa konzoly |
| RIZIKO | 15A | Relé nebezpečí, spínač nebezpečí |
| KRYT PALIVA | 15A | Relé klapky palivové nádrže |
| P / LEFT WINDOW | 25A | Hlavní spínač elektrického ovládání oken, Levý spínač elektrického ovládání oken |
| P / PRAVÉ OKNO | 25A | Hlavní spínač elektrického ovládání oken, vypínač elektrického ovládání oken |
| SMĚR TOPENÍ | 15A | Vyhřívaná cívka setrvačníku |
| STĚRAČ ČELNÍHO SKLA RR | 15A | Multifunkční spínač |
| PŘEDNÍ VENTILÁTOR | 10A | Plně automatický modul klimatizace |
| RR FAN | 10A | Modul manuální klimatizace |
| TCU | 15A | Modul TCU |
| ZÁSTRČKA | 15A | Přední elektrická zásuvka |
| ZABEZPEČENÍ P / OKNO | 20A | Elektrický bezpečnostní okenní modul |
| PŘEDNÍ STŘECHA | 20A | Motor předního střešního okna |
| SLUNEČNÍ STŘECHA ZADNÍ | 20A | Motor zadního střešního okna |
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2016)
| Popis | Proud | Chráněná součást |
|---|---|---|
| VŠECHNO | 150A/200A | Pojistka (A / CON, FRT DEICER), tavná vložka (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), generátor, pojistka E / R a reléová skříň RH |
| B+ 1 | 50A | Pojistka (DR LOCK, FRT FOG LP, B / ALARM, napájecí konektor (AUDIO-1, ROOM LP)) |
| B+2 | 30A | Pojistka (FUEL COVER, P / WDW LH / RH, DANGER), víceúčelový ovládací konektor |
| B + 3 / FAN RAD 5 | 40A | Pojistka (STOP LP, BWS), relé ventilátoru chladiče (G4KC) |
| IG 1 | 40A | Spínač zapalování (ACC, IG1) |
| IG 2 | 40A | Spínač zapalování (IG2, START), relé startéru |
| 3 ECU | 30A/20A | Relé řízení motoru |
| PŘEDNÍ VYTÁPĚNÍ | 40A | Relé předního ventilátoru |
| VYHŘÍVANÉ ZADNÍ | 40A | Relé zadního odmlžovače |
| RR TOPENÍ | 40A | Relé zadního ventilátoru |
| ABS 1 | 40A | Řídicí modul ABS (G4KC) |
| ABS 2 | 40A | Řídicí modul ABS (G4KC) |
| VENTILÁTOR CHLAZENÍ 1 | 30A | Relé ventilátoru kondenzátoru 1 |
| VENTILÁTOR CHLAZENÍ 2 | 30A | Motor ventilátoru chladiče |
| OHŘEV PALIVA | 30A | Relé topení palivového filtru (DIESEL) |
| 4 ECU / TCU | 10A | TCM, ECM (esence) |
| TROUBIT | 10A | Relé houkačky |
| OHŘÍVAČ VODY | 20A | Řídicí modul ohřívače paliva (D4CB) |
| PALIVOVÉ ČERPADLO | 15A | Relé palivového čerpadla (G4KC) |
| VŠECHNO | 10A | Generátor (D4BH) |
| H / LAMP HI | 15A | Relé světlometů (HIGH), relé světlometů (LOW) |
| A / CON | 10A | Relé klimatizace |
| ODMRAZOVÁNÍ | 15A | Relé odmlžovače čelního skla (je -li k dispozici) |
| TAILLIGHT LH | 10A | Světlomet LH (poziční světla), sdružené zadní světlo LH, registrační světlo LH |
| ZADNÍ PRAVÉ SVĚTLO | 10A | Přední světlomet RH (poziční světla), zadní sdružené světlo RH, registrační světlo RH |
| PHARE LH | 10A | Přední světlo LH |
| PRAVÁ SVĚTLOMET | 10A | Přední světlo RH |
| SENZOR 1 | 10A | Relé klimatizace, relé ventilátoru kondenzátoru (D4CB), lambda sonda (D4CB), relé topení PTC č.1 (D4CB), spínač brzdových světel (D4CB) |
| SENZOR 2 | 15A | D4CB: snímač polohy vačkového hřídele, relé žhavicí svíčky, pohon EGR, regulační ventil VGT, řídicí modul imobilizéru |
| ZAPALOVACÍ CÍVKA | 15A | Zapalovací cívka č. 1 ~ # 4 (G4KC), kondenzátor (G4KC) |
| 1 ekv | 10A | ECM (D4CB) |
| 2 ECU | 20A | ECM (D4CB, G4KC), vstřikovač č. 1 ~ # 4 (G4KC) |
Přidělení pojistek v dílčí tabulce pojistek (vznětový motor) (2016)
| Popis | Proud | Chráněná součást |
|---|---|---|
| ZÁŘE | 80A | Relé žhavicí svíčky |
| VYTÁPĚNÍ PTC 1 | 40A | Relé topení PTC # 1 |
| VYTÁPĚNÍ PTC 2 | 40A | Relé topení PTC # 2 |
| VYTÁPĚNÍ PTC 3 | 40A | Relé topení PTC # 3 |
| ABS 1 | 40A | Řídicí modul ABS / ESC |
| ABS 2 | 40A | Řídicí modul ABS / ESC |
| ECU | 15A | Napájení elektronické řídicí jednotky |
| PALIVOVÉ ČERPADLO | 20A | Motor palivového čerpadla |
| DCU 1 | 20A | Řídicí jednotka dávkování Napájení 1 |
| DCU 2 | 20A | Řídicí jednotka dávkování 2 |
| DCU 3 | 20A | Ovládací jednotka dávkování 3 |
| DCU | 60A | Řídicí jednotka dávkování Hlavní napájení |
