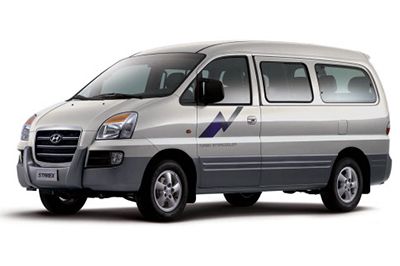

V tomto článku uvažujeme o první generaci modelu Hyundai H-1 (Grand Starex) po faceliftu, vyráběném v letech 2004 až 2007. Zde naleznete schémata modelů Hyundai Starex / H-1 2004, 2005, 2006 a 2007 , informace o umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Hyundai H-1 / Grand Starex 2004-2007
Pojistky zapalovače cigaret (napájecí zásuvky) modelu Hyundai H-1 (Grand Starex) jsou umístěny v pojistkové skříňce na palubní desce. Mikrobus / dodávka – viz pojistky č. 2 (zapalovač doutníků) a č. 3 (napájecí zásuvka)). Truck – pojistka č. 1 (zapalovač doutníků).
Umístění pojistkové skříňky
Prostor pro cestující
Motorový prostor
Pojistková skříňka je umístěna v motorovém prostoru (levá strana).
Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo. Je to správné v době tisku. Při kontrole pojistkové skříňky vašeho vozidla postupujte podle štítku pojistkové skříňky.
Schémata pojistkových skříní
Reklamní inzeráty
MINIBUS/VAN
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (MINIBUS / VAN)
| # | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| jeden | 10A | Elektrický spínač vnějších zpětných zrcátek |
| 2 | 15A | Audio, digitální hodiny, zapalovač cigaret, multimetr, ovládání řazení a modul zámku klíče |
| 3 | 15A | Zástrčka |
| 4 | 10A | Řídicí modul topení, akční člen režimu |
| Pět | 20A | Přední stěrač a ostřikovač |
| 6 | 15A | Zadní stěrač a ostřikovač |
| 7 | 10A | Přední / zadní levé střešní okno, relé vyhřívání PTC, relé ohřívače palivového filtru, teplotní senzor, relé sluchadla, hlavní relé ventilátoru kondenzátoru, spínač HLLD, relé ventilátoru mezichladiče |
| osm | 10A | ETACM, spínač napájení a přidržení, relé předních stěračů, omezovač napnutí bezpečnostního pásu, relé větráku, relé zpětného ventilátoru, relé odmlžování vnějších zpětných zrcátek, relé odmlžovače zadních oken, relé zadního ventilátoru, hlavní spínač zadního ventilátoru, sekundární spínač zadního ventilátoru |
| devět | 10A | Relé zadních mlhových světel |
| deset | 10A | Spínač vyhřívání sedadel |
| jedenáct | 10A | Přístrojová deska |
| 12 | 10A | Řídicí modul SRS |
| 13 | 10A | Řídicí modul ABS, spínač neutrálu, spínač zpětného světla, snímač rychlosti vozidla, snímač palivové vody, spínač palivového filtru, ohřívač palivového filtru, spínač rozsahu transaxle, přístrojová deska, sdružený přístroj, TCM, spínač brzdových světel, ovládání řazení a modul zámku klíče, G-senzor, přepínač Overdrive, páčka řazení A / T |
| čtrnáct | 10A | Přepínač nebezpečí |
| patnáct | 10A | ETACM, ECM (D4BH), ECM (D4CB), řídicí modul imobilizéru, modul řízení volnoběhu |
| šestnáct | 25A | Relé odmlžování zadního okna |
| 17 | 20A | Relé střešního okna vpředu vlevo |
| 18 | 20A | Relé střešního okna vlevo vzadu |
| devatenáct | 10A | Konektor datového spojení, řídicí modul topení, relé odmlžovače vnějších zpětných zrcátek |
| dvacet | 15A | Spínač brzdových světel |
| 21 | 10A | Digitální hodiny, spínač nebezpečí, elektromagnetický klíč A / T, řadicí páka A / T |
| 22 | 20A | TCCM |
| 23 | 10A | Bezpečnostní relé, víceúčelový ovládací konektor, osvětlení předních dveří, ETACM, krokové světlo, sdružený přístroj, spínač pokojového osvětlení, TCM, pokojové světlo, klíč zapalování ILL a výstražný spínač dveří |
| 24 | 15A | Zadní klakson, řídicí modul imobilizéru, audio, elektrická anténa |
| 25 | 20A | Relé zámku dveří, relé odblokování dveří |
| 26 | 10A | Relé dmychadla |
| 27 | 15A | Relé ventilátoru kondenzátoru (D4CB), relé ventilátoru mezichladiče (D4CB), relé žhavicí svíčky (D4CB), spínač brzdových světel, elektromagnet škrticí klapky, elektromagnetický ventil EGR |
| 28 | 10A | ECM (D4CB), řídicí modul imobilizéru (D4CB) |
| – | 20A/15A/10A | NÁHRADNÍ |
Motorový prostor (nafta)
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (MINIBUS / VAN, nafta)
| POPIS | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| FUSE LINK: | ||
| VŠECHNO | 120A | Generátor |
| ZÁŘE | 80A | Relé žhavicích svíček, řídicí modul předehřívání (D4BB) |
| břišní svaly | 30A | Řídicí modul ABS |
| FR HTR | 30A | Relé ventilátoru |
| RR HTR | 30A | Relé zadního ventilátoru |
| DEF | 40A | Pojistka 16, 25, 26 |
| C / VENTILÁTOR | 30A | Hlavní relé ventilátoru kondenzátoru, Relé ventilátoru kondenzátoru (LOW) |
| IGN | 40A | Spínač zapalování, generátor, relé startéru, pojistka COMP, pojistka FAN l / C, pojistka ECU. |
| břišní svaly | 30A | Řídicí modul ABS |
| P/W | 30A | Elektrické okenní relé, relé sirény |
| FRONTA | 40A | Relé zadních světel, relé světlometů |
| BICÍ | 50A | Relé předních mlhových světel, relé houkačky, napájecí konektor |
| POJISTKA: | ||
| l / C VENTILÁTOR / FR HTD | 15A/20A | Relé ventilátoru mezichladiče, spínač teploty vzduchu / odmlžovač skel čelního skla |
| KOMP | 10A | Relé kompresoru klimatizace |
| ECU | 30A | Relé hlavního napájení (D4CB), relé ovládání motoru, relé palivového čerpadla (benzín) |
| T/BP (LH) | 10A | Světla, levé zadní kombinované světlo, levé registrační světlo |
| T/BP (LH) | 10A | Osvětlení, pravé zadní kombinované světlo, pravé registrační světlo |
| TROUBIT | 10A | Levý / pravý roh |
| MLHA | 15A | Spínač předních mlhových světel, přední levé / pravé mlhové světlo |
| H/LP (LH) | 10A | Levý světlomet |
| H/BP (RH) | 10A | Světlomet vpravo, sdružený přístroj |
| NAPÁJECÍ KABEL | 15A | Bezpečnostní relé, pojistka 23, 24 |
Reklamní inzeráty
Motorový prostor (benzín)
Přidělení pojistek v motorovém prostoru (MINIBUS / VAN, benzín)
| POPIS | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| FUSE LINK: | ||
| VŠECHNO | 120A | Generátor |
| břišní svaly | 30A | Řídicí modul ABS |
| FR HTR | 30A | Relé ventilátoru |
| RRHTR | 30A | Relé zadního ventilátoru |
| DEF | 40A | Pojistka 16, 25, 26 |
| C / VENTILÁTOR | 30A | Hlavní relé ventilátoru kondenzátoru, Relé ventilátoru kondenzátoru (LOW) |
| IGN | 40A | Spínač zapalování, generátor, spouštěcí relé, COMP. Pojistka, pojistka FR HTD, pojistka ECU. |
| břišní svaly | 30A | Řídicí modul ABS |
| P/W | 30A | Elektrické okenní relé, relé sirény |
| FRONTA | 40A | Relé zadních světel, relé světlometů |
| BICÍ | 50A | Relé předních mlhových světel, relé houkačky, napájecí konektor |
| POJISTKA: | ||
| l / C VENTILÁTOR / FR HTD | 15A/20A | Relé ventilátoru mezichladiče, spínač teploty vzduchu / odmlžovač skel čelního skla |
| KOMP | 10A | Relé kompresoru klimatizace |
| ECU | 30A | Relé hlavního napájení (D4CB), relé ovládání motoru, relé palivového čerpadla (benzín) |
| T/BP (LH) | 10A | Světla, levé zadní kombinované světlo, levé registrační světlo |
| T/BP (LH) | 10A | Osvětlení, pravé zadní kombinované světlo, pravé registrační světlo |
| TROUBIT | 10A | Levý / pravý roh |
| MLHA | 15A | Spínač předních mlhových světel, přední levé / pravé mlhové světlo |
| H/LP (LH) | 10A | Levý světlomet |
| H/BP (RH) | 10A | Světlomet vpravo, sdružený přístroj |
| NAPÁJECÍ KABEL | 15A | Bezpečnostní relé, pojistka 23, 24 |
NÁKLAĎÁK
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (TRUCK)
| # | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| jeden | 15A | Elektrický spínač vnějších zpětných zrcátek, zapalovač doutníků, digitální hodiny |
| 2 | 10A | Zvuk |
| 3 | 10A | DRL, řídicí modul ABS, relé ventilátoru kondenzátoru |
| 4 | 20A | Motor stěračů, motor ostřikovače |
| Pět | 10A | Relé dmychadla, relé světlometů, relé elektrického ovládání oken, relé odmlžování, akční člen režimu, relé do zadní mlhy, spínač nastavení hladiny světlometů, ovládací panel topení, levý ovladač nastavení světlometů (vpravo) |
| 6 | 10A | ECM, neutrální spínač, vstřikovací čerpadlo, relé ovládání motoru, relé ventilátoru mezichladiče, elektromagnetický ventil EGR, řídicí modul SRS |
| 7 | 15A | Řídicí modul SRS |
| osm | 10A | Spínač couvání, snímač rychlosti vozidla, relé ABS, sdružený přístroj, předbuzovací odpor |
| devět | 10A | Přepínač nebezpečí |
| deset | 10A | TACM |
| jedenáct | 10A | Přístrojová deska |
| 12 | 10A | Vypínač klimatizace |
| 13 | 10A | Spínač brzdových světel |
| čtrnáct | 10A | Přepínač nebezpečí |
| patnáct | – | Nepoužívá. |
| šestnáct | – | Nepoužívá. |
| 17 | – | Nepoužívá. |
| 18 | 10A | Relé odmlžování |
| devatenáct | 10A | Relé zadních mlhových světel |
| dvacet | 15A | Levý elektrický pohon zámku dveří |
| 21 | – | Nepoužívá. |
| 22 | 10A | ECM, spouštěcí relé |
| 23 | 10A | Digitální hodiny, tachograf, elektrická anténa, audio |
| 24 | 10A | Sdružený přístroj, osvětlení přední (zadní) komory, TACM, spínač výstrahy dveří a obr. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (TRUCK)
| POPIS | AMPERAGES | OCHRANA OKRUHU |
|---|---|---|
| FUSE LINK: | ||
| VŠECHNO | 100 | Generátor |
| ZÁŘE | 80 | Ovládání žhavení |
| PODPĚRA, PODPORA | třicet | Ovládání ventilátoru |
| P / OKNO | třicet | Elektrické ovládání oken |
| BICÍ | padesáti | Mlhovka, houkačka, napájecí konektor, pojistka 13, 14,15 |
| IGN | 40 | Spínač zapalování, relé startéru, generátor |
| FRONTA | 40 | Relé zadních světel, pojistka světlometů |
| Klimatizace | třicet | Pojistka TCI, pojistka kompresoru |
| C / VENTILÁTOR | třicet | Ventilátor kondenzátoru |
| Odstavec 1 | třicet | Řídicí modul ABS |
| Odstavec 2 | třicet | Řídicí modul ABS |
| POJISTKA: | ||
| TCI | deset | Motorové relé volnoběhu |
| KOMP | deset | Relé kompresoru klimatizace |
| ECU | patnáct | Relé řízení motoru |
| QUEUE (LH) | deset | Levé zadní světlo, světla |
| QUEUE (DR) | deset | Pravé zadní světlo, osvětlení |
| TROUBIT | deset | troubit |
| MLHA | patnáct | Foglamp |
| H/LP (LH) | deset | Levý světlomet |
| H/LP (RH) | deset | Pravý světlomet |
| NAPÁJECÍ KABEL | dvacet | Pojistka 23, 24 |
