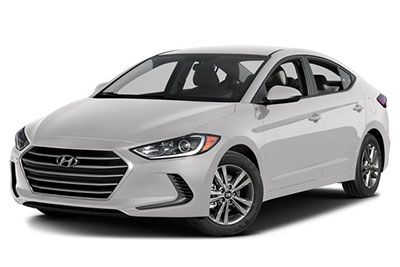

V tomto článku uvažujeme o šesté generaci Hyundai Elantra (AD), dostupné od roku 2017 do současnosti. Zde najdete schémata pojistkové skříňky Hyundai Elantra 2017, 2018, 2019 a 2020 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek).) A relé.
Contents
Rozložení pojistek Hyundai Elantra 2017-2020…
Pojistky zapalovače cigaret (napájecí zásuvka) jsou umístěny v pojistkové skříňce v motorovém prostoru (viz pojistky „POWER OUTPUT 3“ (zapalovač cigaret), „POWER OUTPUT 2“ ( elektrická zásuvka). Proud) a „POWER OUTPUT 1“ (elektrická zásuvka) relé)).
Umístění pojistkové skříňky
Všechny popisy pojistek v této příručce nemusí platit pro vaše vozidlo. Je to správné v době tisku. Při kontrole pojistkové skříňky vašeho vozidla postupujte podle štítku pojistkové skříňky.
Přístrojová deska
Pojistková skříňka je umístěna na palubní desce (na straně řidiče) za krytem.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Motorový prostor
Pojistková skříňka je umístěna v motorovém prostoru (levá strana).
Schémata pojistkových skříní
Reklamní inzeráty
2017
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2017)
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2017)
Přiřazení relé
2018
Přístrojová deska
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce (2018)
| Příjmení | Proud | Chráněná součást |
|---|---|---|
| VYHŘÍVANÉ ZRCADLO | 10A | Elektrické vnější zrcátko řidiče / spolujezdce, modul ovládání klimatizace |
| STĚRAČ 2 | 10A | PCM, BCM |
| P / PRAVÉ OKNO | 25A | Elektrické okenní relé |
| P / LEFT WINDOW | 25A | Relé elektrického ovládání levého okna, modul bezpečnostního elektrického okna řidiče |
| SKUPINA | 10A | SKUPINA |
| ZÁMEK DR | 20A | Relé zamykání / odemykání dveří, svorkovnice I / R (dvouotáčkové odblokovací relé) |
| PAMĚŤ 1 | 10A | Modul dveří řidiče / spolujezdce, modul IMS řidiče, modul ovládání klimatizace, sdružený přístroj, elektrochromní zrcátko, BCM, konektor datového spojení |
| S / RR VYTÁPĚNÍ | 15A | Ovládací modul vyhřívání zadních sedadel |
| KMEN | 10A | Relé do kufru |
| VNITŘNÍ SVĚTLO | 10A | Světlo do ložnice, přední levé / pravé kosmetické světlo, světlo nad konzolou, ILL klíč zapalování. a spínač výstrahy dveří, osvětlení kufru |
| A/SAC IND | 7,5A | Sdružený přístroj, modul ovládání klimatizace |
| MULTIMÉDIA | 15A | Hlavní přehrávač CD, audio, A / V a navigace |
| PAMĚŤ 2 | 7,5A | Nepoužívá |
| NE | 25A | NE |
| P / SIEGE DRV | 30A | Ruční spínač sedadla řidiče, modul IMS řidiče |
| MDPS | 7,5A | Jednotka MDPS |
| MODUL 1 | 7,5A | Zámek klíče, vnější madlo inteligentního klíče řidiče / spolujezdce, modul dveří řidiče / spolujezdce |
| SLUNEČNÍ STŘECHA | 20A | Motor střešního okna |
| NÁHRADA 1 | 10A | – |
| PŘEDNÍ VYTÁPĚNÍ | 20A | Řídicí modul vyhřívání předních sedadel |
| MODUL 7 | 7,5A | Řídicí modul vyhřívání předních sedadel, řídicí modul vyhřívání zadních sedadel, motor střešního okna |
| MPD 3 | 7,5A | Inteligentní modul pro ovládání klíčů, modul imobilizéru |
| BRZDOVÝ SPÍNAČ | 7,5A | Spínač brzdových světel, modul pro ovládání chytrých klíčů |
| MPD 2 | 7,5A | Inteligentní modul pro ovládání klíčů, modul imobilizéru |
| SPUŠTĚNÍ | 7,5A | Bez inteligentního klíče: spínač zapalování, spínač dosahu převodovky, spínač zámku zapalování s inteligentním klíčem: přepínač rozsahu přenosu, modul ovládání inteligentního klíče, PCM |
| A / CON 1 | 7,5A | Ionizátor, řídicí modul klimatizace, svorkovnice E / R (relé A / Con, relé ventilátoru) |
| VZDUCHOVÁ TAŠKA | 15A | Řídicí modul SRS, senzor detekce cestujících |
| MODUL 3 | 10A | Spínač brzdových světel, BCM, spínač sportovních režimů, modul dveří řidiče / spolujezdce |
| IG1 | 25A | Blok PCB (tavitelný: ABS3, ECU5, TCU2) |
| MPD 1 | 15A | Modul pro ovládání inteligentních klíčů |
| SMĚR TOPENÍ | 15A | BCM |
| MODUL 6 | 7,5A | BCM, inteligentní modul pro ovládání klíčů |
| MODUL 5 | 10A | Nárazový spínač, elektrochromické zpětné zrcátko, indikátor páčky řazení A / V, hlavní a navigační jednotka A / V, audio, ovládací modul klimatizace, spínač konzoly vlevo / vpravo, přední světlomet vlevo / vpravo, vyhřívání sedadel ovládacího modulu přední, zadní Řídicí modul vyhřívání sedadel, modul IMS řidiče |
| AEB | 10A | Modul AEB |
| A / CON 2 | 10A | Svorkovnice E / R (relé ventilátoru), motor ventilátoru, topení ventilátoru, řídicí modul klimatizace |
| STĚRAČ 1 | 25A | Motor stěračů, blok DPS (relé předního stěrače (nízké)) |
| PODLOŽKA | 15A | Multifunkční spínač |
| MODUL 4 | 10A | Jednotka DBL, výstražný systém pro opuštění jízdního pruhu, zvukový výstražný parkovací asistent, BCM, radar pro detekci mrtvého úhlu LH / RH |
| NÁHRADA 2 | 10A | – |
| MODUL 2 | 10A | Svorkovnice I / R (zásuvkové relé), nabíjecí konektor USB, modul pro ovládání inteligentních klíčů, BCM, audio, A / V a hlavní jednotka navigace, CD přehrávač, spínač vnějších zpětných zrcátek, AMP |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru (2018)
| Příjmení | Proud | Chráněná součást |
|---|---|---|
| ŘEDITEL ŠKOLY | 180A | Pojistka: ABS1, ABS2, B / HORN HORN, NAPÁJECÍ ZÁSUVKA |
| MDPS | 80A | Jednotka MDPS |
| B+ 5 | 60A | Blok PCB (pojistka: ECU3, ECU4, HORN, PALIVOVÉ ČERPADLO, RELÉ ŘÍZENÍ MOTORU) |
| B+ 2 | 60A | Inteligentní svorkovnice (pojistka: S / HEATER FRT, ARISU) |
| B+ 3 | 60A | Inteligentní svorkovnice (pojistka: ARISU, IPS) |
| B+ 4 | 50A | Inteligentní blokování spojení (tavitelné: S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, TRUNK, SUNROOF, AMP, P/SEAT DRV) |
| VENTILÁTOR CHLAZENÍ 1 | 60A | Nepoužívá |
| VYHŘÍVANÉ ZADNÍ | 50A | Relé zadního topení |
| FANOUŠEK | 40A | Relé ventilátoru |
| IG1 | 40A | Spínač zapalování, svorkovnice E / R (relé PDM č. 2, č. 3 (ACC / IG1)) |
| IG2 | 40A | Spínač zapalování, svorkovnice E / R (relé PDM č. 4 (IG2), startovací relé) |
| LAMPE B/UP | 10A | Elektrochromní zpětné zrcátko, zadní sdružené světlo (IN) LH / RH, inteligentní svorkovnice (řídicí modul IPS) |
| NAPÁJECÍ ZÁSUVKA 3 | 20A | Zapalovač |
| ZÁSUVKA 2 | 20A | Přední elektrická zásuvka |
| H / LAMP HI | 10A | Nepoužívá |
| TCU 1 | 15A | Nepoužívá |
| VAKUOVÉ ČERPADLO 1 | 20A | Nepoužívá |
| A / CON | 10A | Relé A / Con |
| VENTILÁTOR CHLAZENÍ 2 | 40A | Relé ventilátoru chlazení 1/2 |
| B+ 1 | 40A | Inteligentní svorkovnice (zařízení pro automatické odpojení svodového proudu, pojistka: BRZDOVÝ SPÍNAČ, MODUL 1, DR LOCK, PDM 1, PDM 2) |
| DCT1 | 40A | Nepoužívá |
| DCT2 | 40A | Nepoužívá |
| B / HORN HORN | 10A | B / Relé poplachová houkačka |
| S / POMPE CARBURANT | 15A | Nepoužívá |
| ABS 1 | 40A | Modul ESC, univerzální ovládací konektor |
| ABS 2 | 30A | Modul ESC, univerzální ovládací konektor |
| ZÁSUVKA 1 | 40A | Zásuvkové relé |
| 5 ECU | 10A | PCM |
| VAKUOVÁ PUMPA | 15A | Nepoužívá |
| NÁHRADNÍ | 20A | – |
| ABS 3 | 10A | Modul ESC, univerzální ovládací konektor |
| TCU 2 | 15A | Přepínač rozsahu přenosu, svorkovnice I / R (pojistka: LAMP B / UP) |
| 4 ECU | 15A | PCM |
| 3 ECU | 15A | PCM |
| PALIVOVÉ ČERPADLO | 20A | Relé palivového čerpadla |
| SENZOR 2 | 10A | Uzavírací ventil kazety, elektromagnetický ventil ovládání proplachu, elektromagnetický ventil variabilního sání, svorkovnice I / R (relé ventilátoru chlazení 1/2) |
| ECU2 | 10A | Nepoužívá |
| ECU1 | 20A | PCM |
| VSTŘIKOVAČ | 15A | Injektor # 1 / # 2 / # 3 / # 4 |
| SENZOR 1 | 15A | Kyslíkový senzor (NAHORU / DOLŮ) |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka # 1 / # 2 / # 3 / # 4 |
| SENZOR 3 | 10A | Olejový regulační ventil # 1 / # 2 / # 3, elektronické tepelné čidlo, relé palivového čerpadla |
| TROUBIT | 20A | Relé houkačky |
2019, 2020
Reklamní inzeráty
Přístrojová deska
Přiřazení pojistek na přístrojové desce (2019)
| Příjmení | Proud | Chráněná součást |
|---|---|---|
| VYHŘÍVANÉ ZRCADLO | 10A | Elektrické vnější zrcátko řidiče / spolujezdce, modul ovládání klimatizace |
| STĚRAČ 2 | 10A | PCM, BCM |
| P / PRAVÉ OKNO | 25A | Elektrické okenní relé |
| P / LEFT WINDOW | 25A | Relé elektrického ovládání levého okna, modul bezpečnostního elektrického okna řidiče |
| SKUPINA | 10A | SKUPINA |
| ZÁMEK DR | 20A | Relé zamykání / odemykání dveří, svorkovnice I / R (dvouotáčkové odblokovací relé) |
| PAMĚŤ 1 | 10A | Modul dveří řidiče / spolujezdce, modul IMS řidiče, modul ovládání klimatizace, sdružený přístroj, elektrochromní zpětné zrcátko, konektor pro datové spojení, radar pro detekci mrtvého úhlu LH / RH, digitální hodiny |
| S / RR VYTÁPĚNÍ | 15A | Ovládací modul vyhřívání zadních sedadel |
| KMEN | 10A | Relé do kufru |
| VNITŘNÍ SVĚTLO | 10A | Světlo do ložnice, přední levé / pravé kosmetické světlo, světlo nad konzolou, ILL klíč zapalování. a spínač výstrahy dveří, osvětlení kufru |
| A/SAC IND | 7,5A | Sdružený přístroj, modul ovládání klimatizace |
| MULTIMÉDIA | 15A | Hlavní přehrávač CD, audio, A / V a navigace |
| PAMĚŤ 2 | 7,5A | Nepoužívá |
| NE | 25A | NE |
| P / SIEGE DRV | 30A | Ruční spínač sedadla řidiče, modul IMS řidiče |
| MDPS | 7,5A | Jednotka MDPS |
| MODUL 1 | 7,5A | Zámek klíče, vnější madlo inteligentního klíče řidiče / spolujezdce, modul dveří řidiče / spolujezdce, BCM, spínač vnějšího zrcátka / motor řidiče / spolujezdce |
| SLUNEČNÍ STŘECHA | 20A | Motor střešního okna |
| NÁHRADA 1 | 10A | – |
| PŘEDNÍ VYTÁPĚNÍ | 20A | Řídicí modul vyhřívání předních sedadel |
| MODUL 7 | 7,5A | Řídicí modul vyhřívání předních sedadel, řídicí modul vyhřívání zadních sedadel, motor střešního okna, BCM |
| MPD 3 | 7,5A | Inteligentní modul pro ovládání klíčů, modul imobilizéru |
| BRZDOVÝ SPÍNAČ | 7,5A | Spínač brzdových světel, modul pro ovládání chytrých klíčů |
| MPD 2 | 7,5A | Inteligentní modul pro ovládání klíčů, modul imobilizéru |
| SPUŠTĚNÍ | 7,5A | Bez inteligentního klíče: přepínač rozsahu přenosu, spínač zámku zapalování s inteligentním klíčem: přepínač rozsahu přenosu, PCM |
| Klimatizace | 7,5A | Ionizátor, řídicí modul klimatizace, svorkovnice E / R (relé A / Con, relé dmychadla), benzínové relé PTC |
| VZDUCHOVÁ TAŠKA | 15A | Řídicí modul SRS, senzor detekce cestujících |
| MODUL 3 | 10A | Spínač brzdových světel, BCM, spínač sportovních režimů, modul dveří řidiče / spolujezdce |
| IG1 | 25A | Blok PCB (tavitelný: ABS3, ECU5, TCU2) |
| MPD 1 | 15A | Modul pro ovládání inteligentních klíčů |
| SMĚR TOPENÍ | 15A | BCM |
| MODUL 6 | 7,5A | BCM, inteligentní modul pro ovládání klíčů |
| MODUL 5 | 10A | Přepínač Crash Pad, elektrochromní zpětné zrcátko, indikátor řadicí páky A / T, hlavní jednotka A / V a navigace, audio, ovládací modul klimatizace, přepínač konzoly vlevo / vpravo, levá / světlomet pravá, ovládací modul vyhřívání předních sedadel, zadní Řídicí modul vyhřívání sedadel, modul IMS řidiče |
| FCA | 10A | Modul FCA |
| A / CON 2 | 10A | Svorkovnice E / R (relé ventilátoru), motor ventilátoru, topení ventilátoru, řídicí modul klimatizace |
| STĚRAČ 1 | 25A | Motor stěračů, blok DPS (relé předního stěrače (nízké)) |
| PODLOŽKA | 15A | Multifunkční spínač |
| MODUL 4 | 10A | Asistent pro udržování v jízdním pruhu, výstražný systém pro parkovací asistent, BCM |
| NÁHRADA 2 | 10A | – |
| MODUL 2 | 10A | Svorkovnice I / R (zásuvkové relé), nabíjecí konektor USB, modul pro ovládání chytrých klíčů, BCM, audio, hlavní jednotka A / V a navigace, CD přehrávač, spínače vnějších zpětných zrcátek, AMP, modul dveří řidiče, digitální hodiny, konzole Změnit |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (2019)
| Příjmení | Proud | Chráněná součást |
|---|---|---|
| ŘEDITEL ŠKOLY | 180A | Pojistka: ABS1, ABS2, NAPÁJECÍ ZÁSUVKA |
| MDPS | 80A | Jednotka MDPS |
| B+ 5 | 60A | Blok PCB (tavný: ECU3, ECU4, HORN, A/C COMP, RELÉ ŘÍZENÍ MOTORU) |
| B+ 2 | 60A | Inteligentní svorkovnice (pojistka: S / HEATER FRT, ARISU) |
| B+ 3 | 60A | Inteligentní svorkovnice (pojistka: ARISU, IPS) |
| B+ 4 | 50A | Inteligentní blokování spojení (tavitelné: S/HEATER RR, P/WINDOW LH, P/WINDOW RH, TRUNK, SUNROOF, AMR P/SEAT DRV) |
| VENTILÁTOR CHLAZENÍ 1 | 60A | Nepoužívá |
| VYHŘÍVANÉ ZADNÍ | 50A | Relé zadního topení |
| FANOUŠEK | 40A | Relé ventilátoru |
| IG1 | 40A | Spínač zapalování, svorkovnice E / R (relé PDM č. 2, č. 3 (ACC / IG1)) |
| IG2 | 40A | Spínač zapalování, svorkovnice E / R (relé PDM č. 4 (IG2), startovací relé) |
| LAMPE B/UP | 10A | Elektrochromní zpětné zrcátko, zadní sdružené světlo (IN) LH / RH, inteligentní svorkovnice (řídicí modul IPS) |
| NAPÁJECÍ ZÁSUVKA 3 | 20A | Zapalovač |
| ZÁSUVKA 2 | 20A | Přední elektrická zásuvka |
| H / LAMP HI | 10A | BI-FUNC H/LP RLY (cívka) |
| TCU 1 | 15A | Nepoužívá |
| VAKUOVÉ ČERPADLO 1 | 20A | Nepoužívá |
| A / CON | 10A | Relé A / Con |
| VENTILÁTOR CHLAZENÍ 2 | 40A | Relé ventilátoru chlazení 1/2 |
| B+ 1 | 40A | Inteligentní svorkovnice (zařízení pro automatické odpojení svodového proudu, pojistka: BRZDOVÝ SPÍNAČ, MODUL 1, DR LOCK, PDM 1, PDM 2) |
| DCT1 | 40A | Nepoužívá |
| DCT2 | 40A | Nepoužívá |
| S / POMPE CARBURANT | 15A | Nepoužívá |
| ABS 1 | 40A | Modul ESC, univerzální ovládací konektor |
| ABS 2 | 30A | Modul ESC, univerzální ovládací konektor |
| ZÁSUVKA 1 | 40A | Zásuvkové relé |
| 5 ECU | 10A | PCM |
| VAKUOVÁ PUMPA | 15A | Nepoužívá |
| NÁHRADNÍ | 20A | – |
| ABS 3 | 10A | Modul ESC, univerzální ovládací konektor |
| TCU 2 | 15A | Přepínač rozsahu přenosu, svorkovnice I / R (pojistka: LAMP B / UP) |
| 4 ECU | 15A | PCM |
| 3 ECU | 15A | PCM |
| PALIVOVÉ ČERPADLO | 20A | Relé palivového čerpadla |
| SENZOR 2 | 10A | Uzavírací ventil kazety, elektromagnetický ventil ovládání proplachu, elektromagnetický ventil variabilního sání, svorkovnice I / R (relé ventilátoru chlazení 1/2) |
| ECU2 | 10A | Nepoužívá |
| ECU1 | 20A | PCM |
| VSTŘIKOVAČ | 15A | Injektor # 1 / # 2 / # 3 / # 4 |
| SENZOR 1 | 15A | Kyslíkový senzor (NAHORU / DOLŮ) |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka # 1 / # 2 / # 3 / # 4 |
| SENZOR 3 | 10A | Relé palivového čerpadla |
| TROUBIT | 20A | Relé houkačky |
