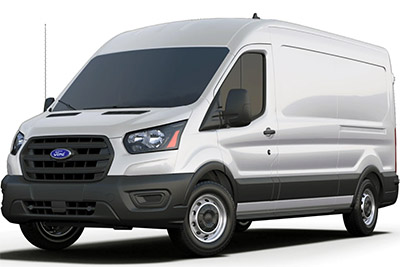

V tomto článku uvažujeme o čtvrté generaci Ford Transit po faceliftu, která je k dispozici od roku 2019 do současnosti. Zde najdete schémata pojistkových skříněk  Ford Transit 2019 a 2020  , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.

Contents
  1. Rozložení pojistek Ford Transit 2019-2020…
  2. Prostor pro cestující
  3. Motorový prostor
  4. Před pojistková skříňka
  5. Pojistková skříňka na straně řidiče
  6. Pojistková skříňka na straně spolujezdce
  7. Modul ovládání těla
  8. Pojistková skříňka motorového prostoru

Rozložení pojistek Ford Transit 2019-2020…

Umístění pojistkové skříňky

Prostor pro cestující

K dispozici jsou čtyři pojistkové skříňky:

  • Pojistková skříňka na straně řidiče je umístěna za odnímatelným ozdobným panelem pod volantem;
  • Pojistková skříňka na straně spolujezdce je umístěna za krytem v pravém úložném prostoru;
  • Řídicí modul nástavby je umístěn za krytem levého úložného prostoru;
  • Před pojistková skříňka je umístěna pod sedadlem řidiče.

Umístění pojistek v prostoru pro cestující: Ford Transit (2019, 2020, 2021 ...)

Motorový prostor

Umístění pojistek v motorovém prostoru: Ford Transit (2019, 2020, 2021 ...)

Schémata pojistkových skříní

Před pojistková skříňka

Schéma pojistkové skříňky: Ford Transit (2019, 2020, 2021 ...)

Přidělení pojistek v pojistkové skříňce

Ne. Zesilovač Popis
jeden  125A  Modul ovládání těla.
2  80A  Elektronický posilovač řízení.
3  150A  Ohřívač s kladným teplotním koeficientem.
4  –  Nepoužívá.
Pět  –  Nepoužívá.
6  150A  Pojistková skříňka prostoru pro cestující.
7  60A  Táborník.
osm  –  Nepoužívá.
devět  500A  Startér. Alternátor.
deset  300A  Pojistková skříňka motorového prostoru.
jedenáct  250A  Dvojité generátory.
12  150A  Pojistková skříňka v prostoru řidiče.
13  190A  Relé pro odpojení zátěže.
čtrnáct  175A  Pomocná elektrická zásuvka 1.
patnáct  60A  Pomocná elektrická zásuvka 2.

Pojistková skříňka na straně řidiče

Schéma pojistkové skříňky na straně řidiče: Ford Transit (2019, 2020, 2021 ...)

Reklamní  inzeráty



Přidělení pojistek v pojistkové skříňce na straně řidiče

Ne. Zesilovač Popis
jeden  5A  Port USB.
2  –  Nepoužívá.
3  5A  Port USB.
4  –  Nepoužívá.
Pět  –  Nepoužívá.
6  –  Nepoužívá.
7  –  Nepoužívá.
osm  –  Nepoužívá.
devět  10A  Vyhřívaná vnější zrcátka.
deset  5A  Fanoušek.
jedenáct  –  Nepoužívá.
12  –  Nepoužívá.
13  –  Nepoužívá.
čtrnáct  –  Nepoužívá.
patnáct  –  Nepoužívá.
šestnáct  5A  Dešťový senzor.
17  –  Nepoužívá.
18  –  Nepoužívá.
devatenáct  –  Nepoužívá.
dvacet  –  Nepoužívá.
21  20A  Vyhřívané zadní okno.
22  20A  Vyhřívané zadní okno.
23  20A  Pomocná elektrická zásuvka.
24  20A  Pomocná elektrická zásuvka.
25  –  Nepoužívá.
26  25A  Motor stěračů.
27  –  Nepoužívá.
28  30A  Upraveno připojení vozidla.
29  20A  Ohřev oleje.
třicet  30A  Elektrické schody.
31  –  Nepoužívá.
32  –  Nepoužívá.
33  –  Nepoužívá.
34  –  Nepoužívá.
35  –  Nepoužívá.
36  –  Nepoužívá.
37  –  Nepoužívá.
38  –  Nepoužívá.
39  –  Nepoužívá.
40  –  Nepoužívá.
41  25A  Relé pro odpojení zátěže.
42  40A  Relé startéru.
43  40A  Relé vývojáře.
44  40A  Relé startéru.
45  10A  Modul rozhraní rozložení.
46  –  Nepoužívá.
47  –  Nepoužívá.
48  5A  Upraveno připojení vozidla.
49  10A  Spínač brzdového pedálu.
padesáti  30A  Elektricky nastavitelné sedadlo spolujezdce.
51  40A  Upraveno připojení vozidla.
52  30A  Elektricky nastavitelné sedadlo řidiče.
53  60A  Baterie.
54  60A  Měnič.
55  50A  Modul ovládání těla.
56  10A  Upraveno připojení vozidla.
57  –  Nepoužívá.
58  10A  Konektor rozhraní karoserie obytného vozu. Rozvržení rozhraní. Sekundární spojovací skříňka.
59  10A  Zadní klimatizace. Přední kamera. Zadní kamera. Modul adaptivního tempomatu. Informační systém o mrtvém úhlu.
60  10A  Řídicí modul brzdy přívěsu.
61  –  Nepoužívá.
62  15A  Vylepšený modul systému odpojovacího relé.
63  20A  Pomocná elektrická zásuvka.
64  40A  Upraveno připojení vozidla.
65  –  Nepoužívá.
66  10A  Vylepšený odpojovací reléový systém. Táborník. Relé pro odpojení zátěže.
67  –  Nepoužívá.
68  5A  Tažný modul.
69  5A  Modul volantu.
70  –  Nepoužívá.
71  10A  Vyhřívané sedadlo spolujezdce.
72  10A  Vyhřívané sedadlo řidiče.
73  20A  Adaptivní modul předních světel. Vyrovnávání světlometů.
74  –  Nepoužívá.
75  20A  Pojistková skříňka motorového prostoru.
76  10A  Elektrický spínač ovládání posuvných dveří.
77  5A  Spínač světlometů.
78  7,5A  Upraveno připojení vozidla.
79  5A  Relé pojistkové skříňky v prostoru řidiče.
80  –  Nepoužívá.
81  40A  Tažný modul.
82  30A  Elektrické posuvné dveře.
83  30A  Řídicí modul brzdy přívěsu.
84  50A  Modul ovládání těla.
85  30A  Elektrické posuvné dveře.
86  50A  Modul ovládání těla.

Reklamní  inzeráty

Pojistková skříňka na straně spolujezdce

Schéma pojistkové skříňky na straně spolujezdce: Ford Transit (2019, 2020, 2021 ...)

Přidělení pojistek v pojistkové skříňce na straně spolujezdce

Ne. Zesilovač Popis
jeden  –  Relé 2.
2  –  Relé 3.
3  –  Relé 1.
4  –  Relé 4.
Pět  –  Relé 5.
6  –  Nepoužívá.
7  –  Nepoužívá.
osm  –  Relé 7.
devět  –  Relé 8.
deset  –  Nepoužívá.
jedenáct  –  Nepoužívá.
12  –  Relé 9.
13  –  Relé 6.
čtrnáct  5A  Zapalování.
patnáct  5A  Zdroj energie.
šestnáct  –  Pomocný kontakt 3 relé.
17  –  Pomocný kontakt 3 relé.
18  –  Pomocný kontakt 3 relé.
devatenáct  –  Pomocný kontakt 4 relé.
dvacet  –  5 reléový pomocný spínač.
21  –  Relé pomocné pojistkové skříňky.
22  –  Pomocný kontakt 7 relé.
23  –  8 reléový pomocný spínač.
24  –  Pomocný spínač 9 relé.

Modul ovládání těla

Schéma řídicího modulu karoserie: Ford Transit (2019, 2020, 2021 ...)

Přiřazení pojistek v modulu ovládání karoserie

Ne. Zesilovač Popis
jeden  –  Nepoužívá.
2  10A  Měnič.
3  7,5A  Elektrický spínač oken. Elektrická vnější zpětná zrcátka.
4  20A  Nepoužívá.
Pět  –  Nepoužívá.
6  10A  Nepoužívá.
7  10A  Nepoužívá.
osm  5A  Zvukové výstražné zařízení proti krádeži.
devět  5A  Čidlo vniknutí. Zadní klimatizace.
deset  –  Nepoužívá.
jedenáct  –  Nepoužívá.
12  7,5A  Klimatizace.
13  7,5A  Datový spojovací konektor. Sloupek řízení. Přístrojová deska.
čtrnáct  15A  Modul řízení energie baterie – MHEV.
patnáct  15A  modul SYNC3.
šestnáct  –  Nepoužívá.
17  7,5A  Nepoužívá.
18  7,5A  Nepoužívá.
devatenáct  5A  Nepoužívá.
dvacet  5A  Spínač zapalování.
21  5A  Regulace vytápění s kladným teplotním koeficientem.
22  5A  Modul ovládání varování chodců.
23  30A  Nepoužívá.
24  30A  Nepoužívá.
25  20A  Nepoužívá.
26  30A  Nepoužívá.
27  30A  Nepoužívá.
28  30A  Nepoužívá.
29  15A  Nepoužívá.
třicet  5A  Nepoužívá.
31  10A  Datový spojovací konektor. Přijímač klíčů na dálku.
32  20A  Rádio. Telematický modul.
33  –  Nepoužívá.
34  30A  Středisko zpráv. Ohřívač s kladným teplotním koeficientem. Měnič stejnosměrného / střídavého proudu. Kamera systému udržování v jízdním pruhu. Pomoc při parkování. Sloupek řízení.
35  5A  Nepoužívá.
36  15A  Pomoc při parkování. Kamera systému udržování v jízdním pruhu. Řídicí modul sloupku řízení.
37  20A  Nepoužívá.
38  30A  Elektrická okna.

Reklamní  inzeráty

Pojistková skříňka motorového prostoru

Schéma pojistkové skříňky pod kapotou: Ford Transit (2019, 2020, 2021 ...)

Přidělení pojistek v motorovém prostoru

Ne. Zesilovač Popis
jeden  50A  Stěrače.
2  40A  Pohon všech kol.
3  40A  Pravý vyhřívaný prvek čelního skla.
4  30A  Parkovací světla.
Pět  10A  Zpětné světlo.
6  –  Nepoužívá.
7  40A  Přední motor dmychadla.
osm  40A  Levý vyhřívaný prvek čelního skla.
devět  15A  Západka zadních dveří.
deset  –  Nepoužívá.
jedenáct  40A  Pomocná elektrická zásuvka. USB port.
12  20A  Troubit.
13  10A  Systém selektivní katalytické redukce.
čtrnáct  15A  Výkon vozidla 5.
patnáct  –  Nepoužívá.
šestnáct  –  Nepoužívá.
17  10A  Přímá bodová světla s vysokou intenzitou výboje.
18  40A  Odmrazovač zadního okna.
devatenáct  20A  Přední mlhová světla.
dvacet  10A  Elektricky sklopná zrcátka.
21  15A  Výkon vozidla 4.
22  40A  Motor zadního dmychadla.
23  20A  Palivové čerpadlo.
24  40A  Relé start / start.
25  40A  Pomocné elektrické zásuvky.
26  10A  Levostranné vysoce intenzivní výbojkové světlomety.
27  –  Nepoužívá.
28  20A  Výkon vozidla 1.
29  40A  Ohřívač palivového filtru.
třicet  15A  Čerpadlo chladicí kapaliny.
31  5A  Protiblokovací brzdový systém.
32  15A  Řídicí modul převodovky.
33  30A  Startér.
34  15A  Systém selektivní katalytické redukce.
35  15A  Výkon vozidla 2.
36  5A  Obtokový ventil chladicí kapaliny motoru.
37  5A  Žhavicí svíčky. Modul řízení hnacího ústrojí.
38  60A  Fanoušek.
39  15A  Systém selektivní katalytické redukce.
40  10A  Výkon vozidla 3.
41  10A  Žhavicí svíčka ovladače.
42  15A  Řídicí jednotka převodovky.
43  60A  Protiblokovací čerpadlo brzdového systému.
44  25A  Fanoušek.
45  30A  Zásuvka přívěsu.
46  40A  Žhavicí svíčky.
47  40A  Žhavicí svíčky.
48  50A  Fanoušek.
49  15A  Senzor oxidů dusíku.
padesáti  5A  Uzavřený ohřívač bytové jednotky.
51  10A  Spojka klimatizace.
52  50A  Fanoušek.
53  –  Nepoužívá.
54  20A  Nouzový alarm.
55  25A  Olejové čerpadlo převodovky.
56  20A  Olejový přehřívač.
57  25A  Protiblokovací brzdový systém s elektronickou kontrolou stability.
58  30A  Zásuvka přívěsu.
59  –  Relé ventilátoru chlazení.
