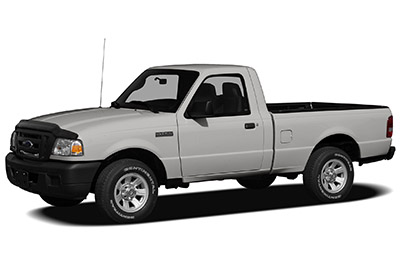

Zde najdete schémata pojistkových skříní Ford Ranger 1998, 1999, 2000, 2001, 2002 a 2003 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (rozložení pojistek) a relé.
Contents
Rozložení pojistek Ford Ranger 1998-2003
Pojistky zapalovače cigaret Ford Ranger (elektrická zásuvka) jsou pojistky č. 17 (zapalovač cigaret) a č. 22 (zásuvka pomocného napájení) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
prostor pro cestující
Panel pojistek je umístěn na levé straně přístrojové desky směrem ke dveřím řidiče.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
1998, 2999 a 2000
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (1998-2000)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 7,5A | Elektrický spínač zrcátek |
| 2 | 7,5A | Relé motoru ventilátoru, modul PAD, monitor diagnostiky airbagu |
| 3 | 7,5A | Konektor tažení / zastavení vlevo |
| 4 | 10A | Levý světlomet |
| Pět | 10A | 1998-1999: Data Link Connector (DLC) 2000: Nepoužívá se |
| 6 | 15A | 1998-1999: Nepoužito 2000: Overdrive, nouzové žárovky, DRL. 4×4 |
| 7 | 7,5A | Konektor tažení / zastavení otáčení |
| osm | 10A | Pravé světlomety, relé do mlhových světel |
| devět | 7,5A | Spínač polohy brzdového pedálu |
| deset | 7,5A | Sestava servo / zesilovače s regulací rychlosti, generický elektronický modul (GEM), pohon zámku řazení, pohon směšovacích dveří, sestava vyhřívání klimatizace, směrové signály |
| jedenáct | 7,5A | Přístrojová deska, denní svícení (DRL), odpor RABS |
| 12 | – | Nepoužívá |
| 13 | 20A | Spínač polohy brzdového pedálu |
| čtrnáct | 20A / 10A | 20A: Pokud je vybaven modulem zadního protiblokovacího systému (RABS). 10A: pokud je vybaven modulem protiblokovacího systému 4 kol (4WABS), hlavní relé 4WABS |
| patnáct | 7,5A | 1998: Přístrojová deska 1999-2000: Kontrolka airbagu, výstražná kontrolka alternátoru |
| šestnáct | 30A | Motor stěračů, relé Hi-Lo stěrače, relé stěrače / parkovací relé |
| 17 | 25A | 1998-1999: Zapalovač cigaret 2000: Zapalovač cigaret, konektor datového spojení (DLC) |
| 18 | 15A | Relé odblokování řidiče, relé plného odemčení, relé plného zámku |
| devatenáct | 25A | 1998-1999: Výkonová dioda PCM 2000: Výkonová dioda PCM, zapalování, PATS |
| dvacet | 7,5A | RAP modul, generický elektronický modul (GEM), rádio |
| 21 | 15A | Bliká (nebezpečí) |
| 22 | 20A | Pomocná elektrická zásuvka |
| 23 | – | Nepoužívá |
| 24 | 7,5A | Přepínač polohy spojkového pedálu (CPP), relé přerušení startéru, zařízení proti krádeži |
| 25 | 7,5A | 1998-1999: Generic Electronic Module (GEM), Instrument cluster 2000: Not used |
| 26 | 10A | Relé spořiče baterie, relé elektronického řazení, relé vnitřních světel, relé elektrického ovládání oken, modul elektronického řazení, kopulovité / čtecí světlo, GEM, sdružený přístroj (2000) |
| 27 | 15A | 1998-1999: Elektrické řazení, nouzová světla, denní svícení (DRL), spínač ovládání převodovky, pulzní vakuum zámku zámku (1999) 2000: nepoužito |
| 28 | 7,5A | Obecný elektronický modul (GEM), rádio |
| 29 | 15A | Rádio |
| třicet | 10A / 15A | 1998: Parkovací světlo / tažné relé (15A) 1999-2000: testovací konektor RABS (10A) |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | 15A | Světlomety, modul denního svícení (DRL), sdružený přístroj |
| 34 | – | Nepoužívá |
| 35 | 10A / 15A | 1998: Testovací konektor RABS (10 A) 1999: Parkovací světlo / tažné relé (15 A) 2000: Nepoužívá se |
| 36 | – | Nepoužívá |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v motorovém prostoru (1998-2000)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 50A ** | Panel pojistek I / P |
| 2 | 40 A ** | Relé motoru ventilátoru |
| 3 | 50A ** | Modul protiblokovacího systému 4 kol (4WABS) |
| 4 | 20A ** | Elektrická okna |
| Pět | 50A ** | Spínač zapalování, relé startéru |
| jeden | 10 A* | Relé klimatizace |
| 2 | – | Nepoužívá |
| 3 | 20A* | Elektronické relé řadicí páky a modul elektronického řazení |
| 4 | 20A* | Mlhovky a denní svícení |
| Pět | 10A / 15A | 1998: Diagnostický monitor airbagu (10A) 1999: Nepoužito 2000: Tažná parkovací světla (15A) |
| 6 | 10 A* | Modul řízení hnacího ústrojí |
| 7 | 30A* | Modul protiblokovacího systému 4 kol (4WABS) |
| osm | 30A* | Relé PCM |
| devět | 20A* | Relé palivového čerpadla a modul RAP |
| deset | 15 A* | Relé houkačky |
| jedenáct | 15 A* | Relé obrysových světel a spínač hlavních světel |
| 12 | 30A* | Hlavní vypínač a multifunkční spínač |
| 13 | 15 A* | Vyhřívaný kyslíkový senzor, vakuový regulátor EGR, solenoid EVR, snímač polohy vačkového hřídele (CMP), elektromagnetický ventil odvzdušnění |
| čtrnáct | 30A* | Regulátor napětí alternátoru |
| patnáct | – | Nepoužívá |
| jeden | – | Parkovací relé stěračů |
| 2 | – | Relé klimatizace |
| 3 | – | Relé stěrače Hi / Lo |
| 4 | – | Výkonové relé PCM |
| Pět | – | Relé palivového čerpadla |
| 6 | – | Relé startéru |
| 7 | – | Relé houkačky |
| osm | – | Relé ovládání mlhových světel |
| devět | – | Relé motoru ventilátoru |
| deset | – | Izolační relé mlhového světla |
| jedenáct | – | Nepoužívá |
| 12 | – | Nepoužívá |
| 13 | – | Relé tažného / parkovacího světla |
| čtrnáct | – | Relé čerpadla ostřikovače |
| jeden | – | Odolnost proti RABS |
| jeden | – | Diodové RABS |
| 2 | – | Elektronická řídicí dioda motoru |
| * Mini pojistky ** Maxi pojistky |
2002, 2003
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2002, 2003)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 5A | Elektrický spínač zrcátek |
| 2 | 10A | Denní svícení (DRL), couvací světla, převodovka, spínač deaktivace airbagu spolujezdce, relé motoru ventilátoru |
| 3 | 7,5A | 2002: Konektor tažného zařízení Zastavení / odbočení vpravo 2003: Konektor tažného zařízení Zastavení / otočení doleva |
| 4 | – | Nepoužívá |
| Pět | 15A | Řídicí modul 4×4 |
| 6 | 2A | Spínač brzdového tlaku |
| 7 | 7,5A | 2002: Zastavení / otočení levého konektoru tažení 2003: Zastavení / otočení konektoru tažení |
| osm | – | Nepoužívá |
| devět | 7,5A | Spínač polohy brzdového pedálu |
| deset | 7,5A | Sestava servo / zesilovače řízení rychlosti, generický elektronický modul (GEM), akční člen zámku řazení, směrové signály, 4×4 (2003) |
| jedenáct | 7,5A | Sdružený přístroj, 4×4, hlavní spínač světel, Central Truck Security Module (TCSM), GEM (2003) |
| 12 | – | Nepoužívá |
| 13 | 20A | Spínač polohy brzdového pedálu |
| čtrnáct | 10A | Řídicí modul ABS |
| patnáct | – | Nepoužívá |
| šestnáct | 30A | Motor stěračů, relé stěračů HI / LO, relé běhu / parkování stěrače |
| 17 | 20A | Zapalovač cigaret, Data Link Coruiector (DLC) |
| 18 | – | Nepoužívá |
| devatenáct | 25A | Power Module (PCM) Power dioda, zapalování, PATS |
| dvacet | 7,5A | GEM, rádio |
| 21 | 15A | Výstražná světla |
| 22 | 20A | Pomocná elektrická zásuvka |
| 23 | – | Nepoužívá |
| 24 | 7,5A | Přepínač polohy spojkového pedálu (CPP), relé přerušení startéru |
| 25 | – | Nepoužívá |
| 26 | 10A | Relé spořiče baterie, box pomocného relé, modul centrálního omezovače (RCM), generický elektronický modul (GEM), přístrojový klastr |
| 27 | – | Nepoužívá |
| 28 | 7,5A | GEM, rádio |
| 29 | 20A | Rádio |
| třicet | – | Nepoužívá |
| 31 | – | Nepoužívá |
| 32 | – | Nepoužívá |
| 33 | 15A | Světlomety, modul DRL, sdružený přístroj |
| 34 | – | Nepoužívá |
| 35 | 15A | Relé houkačky (pokud není vybaveno vozíkem CSM) |
| 36 | – | Nepoužívá |
Motorový prostor, 2,3 l
Reklamní inzeráty
Obsazení pojistek v motorovém prostoru (2.3L, 2002-2003)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 50A ** | Panel pojistek I / P |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | – | Nepoužívá |
| Pět | – | Nepoužívá |
| 6 | 50A ** | Motor čerpadla protiblokovacího systému (ABS) |
| 7 | 30A* | Řídicí modul pohonu (PCM) |
| osm | 20A* | Elektrické zámky dveří, dálkový vstup |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 50A ** | Relé startéru, spínač zapalování |
| 12 | 20A* | Elektrická okna |
| 13 | – | Nepoužívá |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | 40A ** | Motor větráku |
| 17 | 20A ** | Pomocný chladicí ventilátor |
| 18 | – | Nepoužívá |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | 10A* | Paměť PCM |
| 22 | – | Nepoužívá |
| 23 | 20A* | Motor palivového čerpadla |
| 24 | 30A* | Světlomety |
| 25 | 10A* | Solenoid spojky klimatizace |
| 26 | – | Nepoužívá |
| 27 | – | Nepoužívá |
| 28 | 30A* | modul ABS |
| 29 | – | Nepoužívá |
| třicet | 15 A* | Upoutávka |
| 31 | 20A* | Mlhovky, denní svícení (DRL) |
| 32 | – | Nepoužívá |
| 33 | 15 A* | Parkovací lampa |
| 34 | – | Nepoužívá |
| 35 | – | Nepoužívá |
| 36 | – | Nepoužívá |
| 37 | – | Nepoužívá |
| 38 | 10A* | Potkávací světlo levého světlometu |
| 39 | – | Nepoužívá |
| 40 | – | Nepoužívá |
| 41 | 20A* | Vyhřívané kyslíkové senzory |
| 42 | 10A* | Pravé potkávací světlo |
| 43 | – | (Odpor) |
| 44 | – | Nepoužívá |
| 45A | – | HI / LO stěrač |
| 45B | – | Zdvih / parkování |
| 46A | – | Palivové čerpadlo |
| 46B | – | Upoutávka |
| 47 | – | Vstup |
| 48 | – | Pomocný chladicí ventilátor |
| 49 | – | Nepoužívá |
| padesáti | – | Nepoužívá |
| 51 | – | Nepoužívá |
| 52 | – | Nepoužívá |
| 53 | – | Dioda PCM |
| 54 | – | PCM |
| 55 | – | Fanoušek |
| 56A | – | Solenoid spojky klimatizace |
| 56B | – | Čerpadlo ostřikovače předního skla |
| * Mini pojistky ** Maxi pojistky |
Reklamní inzeráty
Motorový prostor, 3,0L a 4,0L
Obsazení pojistek v motorovém prostoru (3.0L a 4.0L, 2002-2003)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 50A ** | Panel pojistek I / P |
| 2 | 50A ** | Zesilovač |
| 3 | – | Nepoužívá |
| 4 | – | Nepoužívá |
| Pět | – | Nepoužívá |
| 6 | 50A ** | Motor čerpadla protiblokovacího systému (ABS) |
| 7 | 30A* | Řídicí modul pohonu (PCM) |
| osm | 20A* | Elektrické zámky dveří, dálkový vstup |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 50A ** | Relé startéru, spínač zapalování |
| 12 | 20A* | Elektrická okna |
| 13 | 20A* | Motor 4×4 |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | 40A ** | Motor větráku |
| 17 | – | Nepoužívá |
| 18 | – | Nepoužívá |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | 10A* | Paměť PCM |
| 22 | – | Nepoužívá |
| 23 | 20A* | Motor palivového čerpadla |
| 24 | 30A* | Světlomety |
| 25 | 10A* | Solenoid spojky klimatizace |
| 26 | – | Nepoužívá |
| 27 | – | Nepoužívá |
| 28 | 30A* | Modul ABS |
| 29 | – | Nepoužívá |
| třicet | 15 A* | Upoutávka |
| 31 | 20A* | Mlhovky, denní svícení (DRL) |
| 32 | – | Nepoužívá |
| 33 | 15 A* | Parkovací lampa |
| 34 | – | Nepoužívá |
| 35 | – | Nepoužívá |
| 36 | – | Nepoužívá |
| 37 | – | Nepoužívá |
| 38 | 10A* | Potkávací světlo levého světlometu |
| 39 | – | Nepoužívá |
| 40 | – | Nepoužívá |
| 41 | 20A* | Vyhřívané kyslíkové senzory |
| 42 | 10A* | Pravé potkávací světlo |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45A | – | HI / LO stěrač |
| 45B | – | Zdvih / parkování |
| 46A | – | Palivové čerpadlo |
| 46B | – | Upoutávka |
| 47A | – | Solenoid spojky klimatizace |
| 47B | – | Čerpadlo ostřikovače předního skla |
| 48A | – | Mlhovky |
| 48B | – | Relé mlhových světel |
| 51 | – | Nepoužívá |
| 52 | – | Nepoužívá |
| 53 | – | Dioda PCM |
| 54 | – | PCM |
| 55 | – | Fanoušek |
| 56 | – | Vstup |
| * Mini pojistky ** Maxi pojistky |
