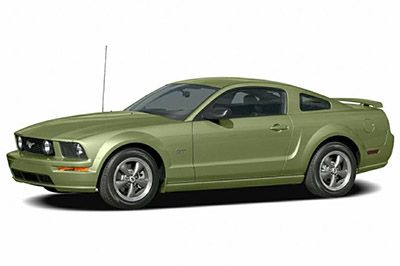

V tomto článku uvažujeme o páté generaci Ford Mustang před faceliftem, vyráběné v letech 2005 až 2009. Zde najdete schémata pojistkových skříní Ford Mustang 2005, 2006, 2007, 2008 a 2009 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Mustang 2005-2009
Pojistky zapalovače cigaret (napájecí zásuvka) Ford Mustang jsou pojistky č. 61 ( elektrická zásuvka č. 1 (palubní deska)) a č. 64 ( elektrická zásuvka č. 2 (konzola)) v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn ve spodní oblasti na straně spolujezdce za ochranným panelem.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Pomocné relé (je -li ve výbavě)
Na sestavě plynového pedálu je umístěno relé pro zpoždění PCM.
Poznámka: Pouze u aplikací s manuální převodovkou.
Pomocné relé s vyhřívanými sedadly (je -li ve výbavě)
U vozidel vybavených vyhřívanými sedadly je za oblastí spínače světlometů umístěna reléová skříň obsahující dvě mikro relé pro vyhřívaná sedadla řidiče a spolujezdce.
Pomocné relé s HID světlomety (je -li k dispozici)
U vozidel vybavených světly HID je pomocný reléový box umístěn pod kapotou na pravé přední straně motorového prostoru. Tento pomocný reléový box obsahuje relé předního levého a pravého předního světla HID.
Schémata pojistkových skříní
Reklamní inzeráty
2005
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2005)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | Mini relé | Zpoždění příslušenství # 1 |
| 2 | – | Nepoužívá |
| 3 | 10A | Síla stěrače |
| 4 | 5A | Power Mirrors |
| Pět | – | Nepoužívá |
| 6 | 5A | Tok zpoždění příslušenství |
| 7 | 5A | Zrušení Overdrive |
| osm | 10A | Cluster, Data Link Connector (DLC) |
| devět | – | Nepoužívá |
| deset | 5A | Modul detekce narušení (ISM), Klimatizace |
| jedenáct | – | Nepoužívá |
| 12 | 5A | Klimatizace, zapalování |
| 13 | – | Nepoužívá |
| čtrnáct | 5A | Přepínač cyklu klimatizace |
| patnáct | 10A | Zapnutí / vypnutí brzdy (BOO) |
| šestnáct | 5A | Skupina |
| 17 | 10A | Řídicí modul zádržného systému (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 18 | 10A | Protiblokovací brzdový systém (ABS), ohřívač ventilů s pozitivním větráním klikové skříně (PCV), zapalování |
| devatenáct | 5A | Relé řídicího modulu hnacího ústrojí (PCM), pasivní systém ochrany před krádeží (PATS) |
| dvacet | 10A | Rádio (start) |
| 21 | 10A | Relé startéru |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2005)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 30A* | Ventilátor klimatizace |
| 3 | 40A* | Fanoušek |
| 4 | 30A* | Vstup |
| Pět | 30A* | Motor okna vpředu vpravo |
| 6 | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| 7 | 30A* | Motor předního levého okna |
| osm | 40A* | Protiblokovací brzdový systém (ABS) # 1 |
| devět | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| deset | 30A* | Stěrače |
| jedenáct | 30A* | Motor levého zadního okna (pouze kabriolet) |
| 12 | 30A* | Motor zadního pravého okna (pouze kabriolet) |
| 13 | 30A* | Kapuce |
| čtrnáct | 30A* | Sedadlo |
| patnáct | – | Nepoužívá |
| šestnáct | 30A* | Přední zesilovač (rádio Shaker 500) |
| dvacet | Mini relé | PCM č. 2 |
| 21 | Mikro relé | Palivové čerpadlo |
| 22 | Mini relé | Vstup |
| 23 | Mikro relé | PCM č. 1 |
| 24 | Mikro relé | spojka klimatizace |
| 25 | Mini relé | Chladicí ventilátor (vysoká rychlost) |
| 26 | Mini relé | troubit |
| 27 | Mikro relé | Červená světla |
| 28 | Mini relé | Chladicí ventilátor (nízké otáčky) |
| 29 | Mini relé | Zadní odmrazovač |
| třicet | Mikro relé | Mlhovky |
| 31 | Mini relé | Capote (nahoru) |
| 32 | Mini relé | Ventilátor klimatizace |
| 33 | Mini relé | Kapuce (spodní část) |
| 34 | – | Nepoužívá |
| 35 | – | Nepoužívá |
| 36 | – | Nepoužívá |
| 37 | – | Nepoužívá |
| 38 | – | Nepoužívá |
| 39 | – | Nepoužívá |
| 40 | 15 A ** | Motor č. 2 |
| 41 | 15 A ** | Palivové čerpadlo |
| 42 | 15 A ** | Motor č. 3 |
| 43 | 10A ** | Alternátor |
| 44 | 10A ** | Zpožděné příslušenství |
| 45 | 10A ** | PCM |
| 46 | 25A ** | troubit |
| 47 | 15 A ** | Motor č. 1 |
| 48 | Dioda | spojka klimatizace |
| 49 | 15 A ** | spojka klimatizace |
| padesáti | 15A ** | Červená světla |
| 51 | 10A ** | Kapuce |
| 52 | 30A ** | Zadní odmrazovač |
| 53 | Dioda | PCM |
| 54 | 10A ** | retardovat PCM |
| 55 | – | Nepoužívá |
| 56 | 20A ** | Rádio |
| 57 | 20A ** | Odemknutí krytu |
| 58 | 15A ** | Mlhovky |
| 59 | 30A ** | SJB # 5 (pojistková skříňka palubní desky) |
| 60 | – | Nepoužívá |
| 61 | 20A ** | Power point # 1 (Dashboard) |
| 62 | 20A ** | SJB # 7 (pojistková skříňka přístrojové desky) |
| 63 | 30A ** | SJB # 6 (pojistková skříňka přístrojové desky) |
| 64 | 20A ** | Powerpoint #2 (konzole) |
| 65 | 30A ** | ABS č. 2 |
| 66 | – | Nepoužívá |
| 67 | 30A ** | SJB # 4 (pojistková skříňka přístrojové desky) |
| 68 | 20A ** | Zapalování |
| * Patronové pojistky ** Mini pojistky |
2006
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2006)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | Mini relé | Zpoždění příslušenství # 1 |
| 2 | – | Nepoužívá |
| 3 | 10A | Síla stěrače |
| 4 | 5A | Power Mirrors |
| Pět | – | Nepoužívá |
| 6 | 5A | Tok zpoždění příslušenství |
| 7 | 10A | Zrušení Overdrive |
| osm | 10A | Cluster, Data Link Connector (DLC) |
| devět | – | Nepoužívá |
| deset | 5A | Modul detekce narušení (ISM), Klimatizace |
| jedenáct | – | Nepoužívá |
| 12 | 5A | Klimatizace, zapalování |
| 13 | – | Nepoužívá |
| čtrnáct | 5A | Přepínač cyklu klimatizace |
| patnáct | 10A | Zapnutí / vypnutí brzdy (BOO) |
| šestnáct | 5A | Skupina |
| 17 | 10A | Řídicí modul zádržného systému (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 18 | 10A | Protiblokovací brzdový systém (ABS), ohřívač ventilů s pozitivním větráním klikové skříně (PCV), zapalování |
| devatenáct | 5A | Relé řídicího modulu hnacího ústrojí (PCM), pasivní systém ochrany před krádeží (PATS) |
| dvacet | 10A | Rádio (start) |
| 21 | 10A | Relé startéru |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2006)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 30A* | Ventilátor klimatizace |
| 3 | 40A* | Fanoušek |
| 4 | 30A* | Vstup |
| Pět | 30A* | Motor předního okna řidiče |
| 6 | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| 7 | 30A* | Motor předního okna spolujezdce |
| osm | 40A* | Protiblokovací brzdový systém (ABS) # 1 |
| devět | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| deset | 30A* | Stěrače |
| jedenáct | 30A* | Motor zadního okna řidiče (pouze kabriolet) |
| 12 | 30A* | Motor zadního okna spolujezdce (pouze kabriolet) |
| 13 | 40A* | Kapuce |
| čtrnáct | 30A* | Sedadlo |
| patnáct | – | Nepoužívá |
| šestnáct | 30A* | Přední zesilovač (rádio Shaker 500) |
| dvacet | Mini relé | PCM č. 2 |
| 21 | Mikro relé | Palivové čerpadlo |
| 22 | Mini relé | Vstup |
| 23 | Mikro relé | PCM č. 1 |
| 24 | Mikro relé | spojka klimatizace |
| 25 | Mini relé | Chladicí ventilátor (vysoká rychlost) |
| 26 | Mini relé | troubit |
| 27 | Mikro relé | Červená světla |
| 28 | Mini relé | Chladicí ventilátor (nízké otáčky) |
| 29 | Mini relé | Zadní odmrazovač |
| třicet | Mikro relé | Mlhovky |
| 31 | Mini relé | Capote (nahoru) |
| 32 | Mini relé | Ventilátor klimatizace |
| 33 | Mini relé | Kapuce (spodní část) |
| 34 | Mikro relé | Víko kufru |
| 35 | – | Nepoužívá |
| 36 | – | Nepoužívá |
| 37 | – | Nepoužívá |
| 38 | – | Nepoužívá |
| 39 | – | Nepoužívá |
| 40 | 15 A ** | Motor č. 2 |
| 41 | 15 A ** | Palivové čerpadlo |
| 42 | 15 A ** | Motor č. 3 |
| 43 | 10A ** | Alternátor |
| 44 | 10A ** | Zpožděné příslušenství |
| 45 | 10A ** | PCM |
| 46 | 25A ** | troubit |
| 47 | 15 A ** | Motor č. 1 |
| 48 | Dioda | spojka klimatizace |
| 49 | 15 A ** | spojka klimatizace |
| padesáti | 15A ** | Červená světla |
| 51 | 10A ** | Kapuce |
| 52 | 30A ** | Zadní odmrazovač |
| 53 | Dioda | PCM |
| 54 | 10A ** | retardovat PCM |
| 55 | – | Nepoužívá |
| 56 | 20A ** | Rádio |
| 57 | 20A ** | Odemknutí krytu |
| 58 | 15A ** | Mlhovky |
| 59 | 30A ** | SJB # 5 (pojistková skříňka palubní desky) |
| 60 | – | Nepoužívá |
| 61 | 20A ** | Power point # 1 (Dashboard) |
| 62 | 20A ** | SJB # 7 (pojistková skříňka přístrojové desky) |
| 63 | 30A ** | SJB # 6 (pojistková skříňka přístrojové desky) |
| 64 | 20A ** | Powerpoint #2 (konzole) |
| 65 | 30A ** | ABS č. 2 |
| 66 | – | Nepoužívá |
| 67 | 30A ** | SJB # 4 (pojistková skříňka přístrojové desky) |
| 68 | 20A ** | Zapalování |
| * Patronové pojistky ** Mini pojistky |
2007
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2007)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | Mini relé | Zpoždění příslušenství # 1 |
| 2 | – | Nepoužívá |
| 3 | 10A | Výkonové relé motoru stěrače / dmychadla |
| 4 | 5A | Power Mirrors |
| Pět | – | Nepoužívá |
| 6 | 5A | Tok zpoždění příslušenství |
| 7 | 10A | Elektrochromní zrcátko |
| osm | 10A | Cluster, Data Link Connector (DLC) |
| devět | – | Nepoužívá |
| deset | 5A | Modul detekce narušení (ISM), Klimatizace |
| jedenáct | – | Nepoužívá |
| 12 | 5A | Klimatizace, zapalování |
| 13 | – | Nepoužívá |
| čtrnáct | 5A | Přepínač cyklu klimatizace |
| patnáct | 10A | Zapnutí / vypnutí brzdy (BOO) |
| šestnáct | 5A | Skupina |
| 17 | 10A | Řídicí modul zádržného systému (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 18 | 10A | Protiblokovací brzdový systém (ABS) |
| devatenáct | 5A | Relé řídicího modulu pohonného ústrojí (PCM), pasivní systém proti krádeži (PATS), výstražné světlo airbagu na přístrojové desce |
| dvacet | 10A | Rádio (start) |
| 21 | 10A | Relé startéru |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2007)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 30A* | Ventilátor klimatizace |
| 3 | 40A* | Fanoušek |
| 4 | 30A* | Vstup |
| Pět | 30A* | Motor předního okna řidiče |
| 6 | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| 7 | 30A* | Motor předního okna spolujezdce |
| osm | 40A* | Protiblokovací brzdový systém (ABS) # 1 |
| devět | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| deset | 30A* | Stěrače |
| jedenáct | 30A* | Motor zadního okna řidiče (pouze kabriolet) |
| 12 | 30A* | Motor zadního okna spolujezdce (pouze kabriolet) |
| 13 | 40A* | Kapuce |
| čtrnáct | 30A* | Sedadlo řidiče |
| patnáct | 30A* | Sedadlo spolujezdce |
| šestnáct | 30A* | Přední zesilovač (rádio Shaker 500) |
| dvacet | Mini relé | PCM |
| 21 | Mikro relé | Palivové čerpadlo |
| 22 | Mini relé | Vstup |
| 23 | – | Nepoužívá |
| 24 | Mikro relé | spojka klimatizace |
| 25 | Mini relé | Chladicí ventilátor (vysoká rychlost) |
| 26 | Mini relé | troubit |
| 27 | Mikro relé | Červená světla |
| 28 | Mini relé | Chladicí ventilátor (nízké otáčky) |
| 29 | Mini relé | Zadní odmrazovač |
| třicet | Mikro relé | Mlhovky |
| 31 | Mini relé | Capote (nahoru) |
| 32 | Mini relé | Ventilátor klimatizace |
| 33 | Mini relé | Kapuce (spodní část) |
| 34 | Mikro relé | Víko kufru |
| 39 | 15A ** | Motor č. 4 |
| 40 | 15A ** | Motor č. 2 |
| 41 | 15 A ** | Palivové čerpadlo |
| 42 | 15 A ** | Motor č. 3 |
| 43 | 10A ** | Alternátor |
| 44 | 10A ** | Zpožděné příslušenství |
| 45 | 10A ** | PCM |
| 46 | 25A ** | troubit |
| 47 | 15 A ** | Motor č. 1 |
| 48 | Dioda | spojka klimatizace |
| 49 | 15 A ** | spojka klimatizace |
| padesáti | 15A ** | Červená světla |
| 51 | 10A ** | Kapuce |
| 52 | 30A ** | Zadní odmrazovač |
| 53 | Dioda | PCM |
| 54 | – | Nepoužívá |
| 55 | – | Nepoužívá |
| 56 | 20A ** | Rádio, SDARS |
| 57 | 20A ** | Odemknutí krytu |
| 58 | 15A ** | Mlhovky |
| 59 | 30A ** | SJB # 5 (pojistková skříňka prostoru pro cestující) |
| 60 | – | Nepoužívá |
| 61 | 20A ** | Power point # 1 (Dashboard) |
| 62 | 20A ** | SJB # 7 (pojistková skříňka prostoru pro cestující) |
| 63 | 30A ** | SJB # 6 (pojistková skříňka prostoru pro cestující) |
| 64 | 20A ** | Powerpoint #2 (konzole) |
| 65 | 30A ** | ABS č. 2 |
| 66 | 25A ** | Vyhřívaná sedadla |
| 67 | 30A ** | SJB # 4 (pojistková skříňka prostoru pro cestující) |
| 68 | 20A ** | Zapalování |
| * Patronové pojistky ** Mini pojistky |
2008
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2008)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | Mini relé | Zpoždění příslušenství # 1 |
| 2 | – | Nepoužívá |
| 3 | 10A | Výkonové relé motoru stěrače / dmychadla |
| 4 | 5A | Power Mirrors |
| Pět | – | Nepoužívá |
| 6 | 5A | Tok zpoždění příslušenství |
| 7 | 10A | Elektrochromní zpětné zrcátko / ambientní osvětlení |
| osm | 10A | Cluster, Data Link Connector (DLC) |
| devět | – | Nepoužívá |
| deset | 5A | Modul detekce narušení (ISM), Klimatizace |
| jedenáct | – | Nepoužívá |
| 12 | 5A | Klimatizace, zapalování |
| 13 | – | Nepoužívá |
| čtrnáct | 5A | Přepínač cyklu klimatizace |
| patnáct | 10A | Zapnutí / vypnutí brzdy (BOO) |
| šestnáct | 5A | Skupina |
| 17 | 10A | Řídicí modul zádržného systému (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 18 | 10A | Protiblokovací brzdový systém (ABS) |
| devatenáct | 5A | Relé řídicího modulu pohonného ústrojí (PCM), pasivní systém proti krádeži (PATS), výstražné světlo airbagu na přístrojové desce |
| dvacet | 10A | Rádio (start) |
| 21 | 10A | Relé startéru |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2008)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 30A* | Ventilátor klimatizace |
| 3 | 40A* | Fanoušek |
| 4 | 30A* | Vstup |
| Pět | 30A* | Motor předního okna řidiče |
| 6 | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| 7 | 30A* | Motor předního okna spolujezdce |
| osm | 40A* | Protiblokovací brzdový systém (ABS) # 1 |
| devět | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| deset | 30A* | Stěrače |
| jedenáct | 30A* | Motor zadního okna řidiče (pouze kabriolet) |
| 12 | 30A* | Motor zadního okna spolujezdce (pouze kabriolet) |
| 13 | 40A* | Kapuce |
| čtrnáct | 30A* | Sedadlo řidiče |
| patnáct | 30A* | Sedadlo spolujezdce |
| šestnáct | 30A* | Přední zesilovač (rádio Shaker 500) |
| dvacet | Mini relé | PCM |
| 21 | Mikro relé | Palivové čerpadlo |
| 22 | Mikro relé | Vstup |
| 23 | – | Nepoužívá |
| 24 | Mikro relé | spojka klimatizace |
| 25 | Mini relé | Chladicí ventilátor (vysoká rychlost) |
| 26 | Mikro relé | troubit |
| 27 | Mikro relé | Červená světla |
| 28 | Mini relé | Chladicí ventilátor (nízké otáčky) |
| 29 | Mini relé | Zadní odmrazovač |
| třicet | Mikro relé | Mlhovky |
| 31 | Mini relé | Capote (nahoru) |
| 32 | Mini relé | Ventilátor klimatizace |
| 33 | Mini relé | Kapuce (spodní část) |
| 34 | Mikro relé | Víko kufru |
| 39 | 15A ** | Motor č. 4 |
| 40 | 15A ** | Motor č. 2 |
| 41 | 15 A ** | Palivové čerpadlo |
| 42 | 15 A ** | Motor č. 3 |
| 43 | 10A ** | Alternátor |
| 44 | 10A ** | Zpožděné příslušenství |
| 45 | 10A ** | PCM |
| 46 | 25A ** | troubit |
| 47 | 15 A ** | Motor č. 1 |
| 48 | Dioda | spojka klimatizace |
| 49 | 15 A ** | spojka klimatizace |
| padesáti | 15A ** | Červená světla |
| 51 | 10A ** | Kapuce |
| 52 | 30A ** | Zadní odmrazovač |
| 53 | Dioda | PCM |
| 54 | 20A ** | Phare HID gauche |
| 55 | 20A ** | Pravý HID světlomet |
| 56 | 20A ** | Rádio, SOARS |
| 57 | 20A ** | Odemknutí krytu |
| 58 | 15A ** | Mlhovky |
| 59 | 30A ** | SJB # 5 (pojistková skříňka prostoru pro cestující) |
| 60 | – | Nepoužívá |
| 61 | 20A ** | Power point # 1 (Dashboard) |
| 62 | 20A ** | SJB # 7 (pojistková skříňka prostoru pro cestující) |
| 63 | 30A ** | SJB # 6 (pojistková skříňka prostoru pro cestující) |
| 64 | 20A ** | Powerpoint #2 (konzole) |
| 65 | 30A ** | ABS č. 2 |
| 66 | 25A ** | Vyhřívaná sedadla |
| 67 | 30A ** | SJB # 4 (pojistková skříňka prostoru pro cestující) |
| 68 | 20A ** | Zapalování |
| * Patronové pojistky ** Mini pojistky |
Pomocné relé s HID světlomety
| Ne. | Popis |
|---|---|
| jeden | Phare HID gauche |
| 2 | Pravý HID světlomet |
| 3 | Nepoužívá |
| 4 | Nepoužívá |
2009
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2009)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | Mini relé | Zpoždění příslušenství # 1 |
| 2 | – | Nepoužívá |
| 3 | 10A | Výkonové relé motoru stěrače / dmychadla |
| 4 | 5A | Power Mirrors |
| Pět | – | Nepoužívá |
| 6 | 5A | Tok zpoždění příslušenství |
| 7 | 10A | Elektrochromní zpětné zrcátko / ambientní osvětlení |
| osm | 10A | Cluster, Data Link Connector (DLC) |
| devět | – | Nepoužívá |
| deset | 5A | Modul detekce narušení (ISM), Klimatizace |
| jedenáct | – | Nepoužívá |
| 12 | 5A | Klimatizace, zapalování |
| 13 | – | Nepoužívá |
| čtrnáct | 5A | Přepínač cyklu klimatizace |
| patnáct | 10A | Zapnutí / vypnutí brzdy (BOO) |
| šestnáct | 5A | Skupina |
| 17 | 10A | Řídicí modul zádržného systému (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 18 | 10A | Protiblokovací brzdový systém (ABS) |
| devatenáct | 5A | Relé řídicího modulu pohonného ústrojí (PCM), pasivní systém proti krádeži (PATS), výstražné světlo airbagu na přístrojové desce |
| dvacet | 10A | Rádio (start) |
| 21 | 10A | Relé startéru |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v rozvodné skříni (2009)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | – | Nepoužívá |
| 2 | 30A* | Ventilátor klimatizace |
| 3 | 40A* | Fanoušek |
| 4 | 30A* | Vstup |
| Pět | 30A* | Motor předního okna řidiče |
| 6 | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| 7 | 30A* | Motor předního okna spolujezdce |
| osm | 40A* | Protiblokovací brzdový systém (ABS) # 1 |
| devět | 30A* | Zadní zesilovač (rádio Shaker 1000) |
| deset | 30A* | Stěrače |
| jedenáct | 30A* | Motor zadního okna řidiče (pouze kabriolet) |
| 12 | 30A* | Motor zadního okna spolujezdce (pouze kabriolet) |
| 13 | 40A* | Kapuce |
| čtrnáct | 30A* | Sedadlo řidiče |
| patnáct | 30A* | Sedadlo spolujezdce |
| šestnáct | 30A* | Přední zesilovač (vysílačky Shaker 500/1000) |
| dvacet | Mini relé | PCM |
| 21 | Mikro relé | Palivové čerpadlo |
| 22 | Mikro relé | Vstup |
| 23 | – | Nepoužívá |
| 24 | Mikro relé | spojka klimatizace |
| 25 | Mini relé | Chladicí ventilátor (vysoká rychlost) |
| 26 | Mikro relé | troubit |
| 27 | Mikro relé | Červená světla |
| 28 | Mini relé | Chladicí ventilátor (nízké otáčky) |
| 29 | Mini relé | Zadní odmrazovač |
| třicet | Mikro relé | Mlhovky |
| 31 | Mini relé | Capote (nahoru) |
| 32 | Mini relé | Ventilátor klimatizace |
| 33 | Mini relé | Kapuce (spodní část) |
| 34 | Mikro relé | Víko kufru |
| 39 | 15A ** | Motor č. 4 |
| 40 | 15A ** | Motor č. 2 |
| 41 | 15 A ** | Palivové čerpadlo |
| 42 | 15A ** | Motor č. 3 |
| 43 | 10A ** | Alternátor |
| 44 | 10A ** | Zpožděné příslušenství |
| 45 | 10A ** | PCM |
| 46 | 25A ** | troubit |
| 47 | 15 A ** | Motor č. 1 |
| 48 | – | Nepoužívá |
| 49 | 15 A ** | spojka klimatizace |
| padesáti | 15A ** | Červená světla |
| 51 | 10A ** | Kapuce |
| 52 | 30A ** | Zadní odmrazovač |
| 53 | Dioda | PCM |
| 54 | 20A ** | Phare HID gauche |
| 55 | 20A ** | Pravý HID světlomet |
| 56 | 20A ** | Rádio, SOARS |
| 57 | 20A ** | Odemknutí krytu |
| 58 | 15A ** | Mlhovky |
| 59 | 30A ** | SJB # 5 (pojistková skříňka prostoru pro cestující) |
| 60 | – | Nepoužívá |
| 61 | 20A ** | Power point # 1 (Dashboard) |
| 62 | 20A ** | SJB # 7 (pojistková skříňka prostoru pro cestující) |
| 63 | 30A ** | SJB # 6 (pojistková skříňka prostoru pro cestující) |
| 64 | 20A ** | Powerpoint #2 (konzole) |
| 65 | 30A ** | ABS č. 2 |
| 66 | 25A ** | Vyhřívaná sedadla |
| 67 | 30A ** | SJB # 4 (pojistková skříňka prostoru pro cestující) |
| 68 | 20A ** | Zapalování |
| * Patronové pojistky ** Mini pojistky |
Pomocné relé s HID světlomety
| Ne. | Popis |
|---|---|
| jeden | Phare HID gauche |
| 2 | Pravý HID světlomet |
| 3 | Nepoužívá |
| 4 | Nepoužívá |
