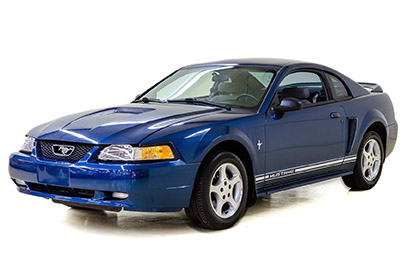

V tomto článku uvažujeme o čtvrté generaci Ford Mustang po faceliftu, vyráběné v letech 1998 až 2004. Zde najdete schémata pojistkových skříní Ford Mustang 1998, 1999, 2000, 2001, 2002, 2003 a 2004 Ford Mustang , získáte nějaké informace o umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Mustang 1998-2004
Pojistky zapalovače cigaret (napájecí zásuvka) Ford Mustang jsou pojistka č. 1 (zapalovač cigaret) v pojistkové skříňce palubní desky a pojistka č. 9 (zásuvka pomocného napájení) v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka prostoru pro cestující
Umístění pojistkové skříňky
Je umístěn pod palubní deskou na straně řidiče.
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek v prostoru pro cestující
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 20A | Zapalovač |
| 2 | 20A | Ovládání motoru |
| 3 | – | Nepoužívá |
| 4 | 10A | Pravé potkávací světlo |
| Pět | 15A | Sdružený přístroj, spínač kontroly trakce |
| 6 | 20A | Relé startéru |
| 7 | 15A | GEM, Vnitřní lampy |
| osm | 20A | Ovládání motoru |
| devět | – / 30A | 1998-2001: Nepoužíváno 2002-2004: Subwoofery Mach 460 |
| deset | 10A | Levé potkávací světlo |
| jedenáct | 15A | Nouzová světla |
| 12 | – / 2A | 1998-2003: Nepoužito 2004: Vyhřívaný PCV |
| 13 | 15A | Elektronické blikání |
| čtrnáct | – | Nepoužívá |
| patnáct | 15A | Elektrický bederní |
| šestnáct | – | Nepoužívá |
| 17 | 15A | Servo pro ovládání rychlosti, pohon zámku řazení |
| 18 | 15A | Elektronické blikání |
| devatenáct | 15A | Elektrický spínač zrcátek, GEM, relé proti krádeži, elektrické zamykání dveří, spínače pootevřených dveří |
| dvacet | 15A | Konvertibilní horní spínač |
| 21 | 5A | Sdružený přístroj a paměť řízení motoru |
| 22 | – | Nepoužívá |
| 23 | 15A | Spojka klimatizace, spínač odmlžování |
| 24 | 30A | Motor ventilátoru klimatizace |
| 25 | 25A | Odemknutí krytu zavazadlového prostoru |
| 26 | 30A | Motor stěrače / ostřikovače, relé stěračů |
| 27 | 25A | Rádio |
| 28 | 15A | GEM, spínač zrušení přetížení |
| 29 | 15A | Modul protiblokovacího systému (ABS) |
| třicet | 15A | Modul denního svícení (DRL) |
| 31 | 10A | Datový spojovací konektor |
| 32 | 15A | Rádio, CD přehrávač, GEM |
| 33 | 15A | Spínač brzdových světel, spínač deaktivace ovládání rychlosti |
| 34 | 20A | Sdružený přístroj, CCRM, konektor datového spojení, modul vysílače a přijímače Securilock |
| 35 | 15A | Aktuátor zámku řadící páky, řídicí modul hnacího ústrojí (PCM), servo ovládání rychlosti, modul ABS |
| 36 | 15A | Modul ovládání airbagu |
| 37 | 10A | Nastavitelné osvětlení |
| 38 | 20A | Červená světla |
| 39 | 5A | ÚSPORA |
| 40 | – | Nepoužívá |
| 41 | 15A | Brzdové světlo |
| 42 | – | Nepoužívá |
| 43 | 20A (CB) | Elektrická okna |
| 44 | – | Nepoužívá |
Reklamní inzeráty
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Proud | Popis |
|---|---|---|
| Relé 1 | – | Přerušení mlhových světel |
| Relé 2 | – | Intervalový stěrač |
| Relé 3 | – | HI / LO stěrač |
| Relé 4 | – | Vstup |
| Relé 5 | – | Mlhovky |
| jeden | 50A (4,6L) 30A CB (3,8L) |
Elektrický motor ventilátoru chlazení |
| 2 | 30A | Světlomety |
| 3 | 40A | Relé startéru, spínač zapalování |
| 4 | 40A | Spínač zapalování |
| Pět | 40A | Spínač zapalování |
| 6 | 40A | Sdružený přístroj, řídicí modul hnacího ústrojí (PCM) |
| 7 | 30A | 1998-2003: Sekundární vstřikování vzduchu (pouze 3,8 L) 2004: Nepoužívá se |
| osm | 50A | Modul ABS |
| devět | 20A | Pomocná elektrická zásuvka |
| deset | 30A | Parkovací světla |
| jedenáct | 30A | Ovládání odmrazování zadního okna |
| 12 | 40A | 1998-2003: elektrická okna, elektrické zámky 2004: elektrické zámky |
| 13 | – / 30A | 1998-2001: Nepoužito 2002-2004: Levý zesilovač MACH 1000 |
| čtrnáct | 20A | Palivové čerpadlo |
| patnáct | 10A/30A | 1998-2001: Radio 2002-2004: přímé zesilovače MACH 1000 |
| šestnáct | 20A | troubit |
| 17 | 20A | Protiblokovací brzdový systém |
| 18 | 25A | Elektrická sedadla |
| devatenáct | – / 10A | 1998-2002: Nepoužívá se 2003-2004: Mezichladičové čerpadlo (pouze Cobra) |
| dvacet | 20A | Generátor (alternátor) |
| 21 | – | Nepoužívá |
| 22 | – | Nepoužívá |
| 23 | – | Nepoužívá |
| 24 | 20A | Tlak klimatizace |
| 25 | – | Nepoužívá |
| 26 | 30A | PCM |
| 27 | 20A | Modul denního svícení (DRL), relé mlhových světel |
| 28 | 25A jistič | Kapuce |
| 29 | Dioda | 1998-2003: Konvertibilní horní jistič 2004: Nepoužívá se |
