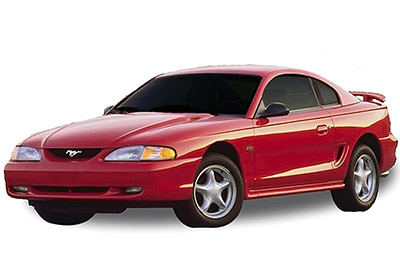

V tomto článku se zabýváme Fordem Mustang čtvrté generace před faceliftem, vyráběným v letech 1996 až 1997. Zde najdete schémata pojistkových skříní Ford Mustang 1996 a 1997 , získáte informace o umístění pojistkových panelů uvnitř vozu a přečtěte si o přiřazení každé pojistky (uspořádání pojistek) a relé.
Rozložení pojistek Ford Mustang 1996-1997
Pojistka zapalovače cigaret (napájecí zásuvka) Ford Mustang je pojistka „zapalovače cigaret“ nebo „CIG ILLUM“ v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn pod palubní deskou na straně řidiče.
Motorový prostor
Schémata pojistkových skříní
Reklamní inzeráty
1996
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (1996)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 15A | Klapky; Nouzová světla; Modul airbagu; Modul DRL; Overdrive zrušení; Solenoid pro výměnu brzd; Vyhřívaná podsvícená reléová cívka; Konv. horní reléová cívka; Ilium, vstupní modul (střih) |
| 2 | 30A | Systémy stěračů a ostřikovačů čelního skla |
| 4 | 10A | Modul airbagu (pomocné napájení) |
| Pět | 15A | Spínač světlometů; Venkovní lampy; Klastrový ilion. |
| 6 | 15A | Hodiny (ilium.); Zesilovač řízení rychlosti; Cívka spojky klimatizace; Modul RKE (cutoff); Modul zabezpečení proti krádeži (cut-off) |
| 7 | 10A | břišní svaly |
| osm | 10A | Zvonkohra na klíče v zapalování; Zdvořilostní lampy; Osvětlení motorového prostoru; Lampa v odkládací schránce; Elektrická zrcátka; Rádio (MCM); Sdružený přístroj (MCM); Hodiny; Kufrová lampa; Ochrana proti krádeži (dveře otevřené sig) |
| devět | 15A | Varování před nebezpečím; Brzdová světla; Přízemní. |
| deset | 15A | IMRC (pouze Cobra) |
| jedenáct | 15A | Rádio |
| 12 | 20A (CB) | Odemknutí krytu paluby; Dveřní zámky |
| 13 | 10A | Přístrojová deska; osvětlovací lampy; ilium PRNDL; Ilionský popelník. |
| čtrnáct | 20A (CB) | Elektrická okna |
| patnáct | 10A | Modul nízké hladiny oleje; Modul nízké hladiny chladicí kapaliny; Zvonkohra bezpečnostního pásu; Skupinová výstražná světla; Cluster měřidla |
| šestnáct | 20A | Flash-to-pass; Mlhovky; Modul proti krádeži; světlomety; Zveřejněte lampy |
| 17 | 30A | Motor ventilátoru klimatizace a topení |
| 18 | 20A | výstražná světla generátoru; EHS. pwr. reléová cívka |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (1996)
| Příjmení | Proud | Popis |
|---|---|---|
| IGN SW | 40A | Klapky; Nouzová světla; modul airbagu; Modul DRL; Overdrive zrušení; Solenoid pro výměnu brzd; Vyhřívaná reléová cívka podsvícení; Konvertibilní horní reléová cívka; Osvětlený vstupní modul (cut-off); HEGO (pouze 4,6 L); ABDOS; Modul nízké hladiny oleje; Modul nízké hladiny chladicí kapaliny; Zvonkohra bezpečnostního pásu; Skupinová výstražná světla; Cluster měřidla; Modul řazení (pouze 4,6 L); výstražná světla generátoru; Cívka výkonového relé CEE; Zapalovací cívka; Modul TFI (pouze 4,6 L); Relé startéru |
| IGN SW | 40A | Systémy ostřikovačů a stěračů; Hodiny (osvětlení); Zesilovač řízení rychlosti; Cívka spojky klimatizace; Modul RKE (cutoff); Modul proti krádeži (stop); Rádio; Elektrická okna |
| Podsvícený htd | 40A | Rozmrazování zadního okna |
| Palivové čerpadlo | 20A | Elektrické palivové čerpadlo |
| IGN SW | 40A | Motor ventilátoru klimatizace a topení |
| Fanoušek | 60A | Elec, ventilátor pohonu |
| lps HD | 50A | světlomety; Modul airbagu (pomocné napájení); Zvonek pro klíč v zapalování; Zdvořilostní lampy; Osvětlení motorového prostoru; Lampa v odkládací schránce; Elektrická zrcátka; Rádio (MCM); Sdružený přístroj (MCM); Hodiny; Kufrová lampa; Zabezpečení proti krádeži (dveře otevřené sig.); Flash-to-pass; světlomety; Umístit lampy; Odemknutí krytu paluby; Dveřní zámky |
| CEE | 20A | Síla EHS |
| břišní svaly | 60A | Protiblokovací brzdy |
| Elektrická sedadla | 25A | Elektrická sedadla |
| DRL | 20A | Denní požáry |
| Int. Lampy | 25A | Vnitřní lampy |
| ZVUK | 25A | Rádiový zesilovač; Zesilovač subwooferu |
| VŠECHNO | 20A | Regulátor generátoru |
| Zapalovač | 30A | Zapalovač; silový bod |
| Kapuce | 30A (CB) | Kapuce |
| Termočlánek | 30A | Thermactor (modely Cobra) |
1997
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (1997)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 15A | Diagnostický modul airbagu; Ovladač zámku řadicí páky; Elektronické blikající světlo; Spínač ovládání odmrazování zadního okna; Denní požáry; Spínač ovládání převodovky; Konvertibilní horní spínač; Nouzový spínač světel; Snímač rozsahu přenosu (TR) |
| 2 | 30A | Intervalový stěrač / ostřikovač (modul a motor) |
| 4 | 10A | Systém airbagů |
| Pět | 15A | Hlavní vypínač |
| 6 | 15A | Zesilovač řízení rychlosti; Výstražná zvonkohra; Hodiny; Sestava řízení topení klimatizace; Modul ovladače proti krádeži; Modul dálkového bezklíčového vstupu |
| 7 | 10A | Protiblokovací brzdový systém |
| osm | 10A | Zdvořilostní lampy; Rádio; Elektrické zrcátko; Bezklíčový přístup na dálku; Hodiny |
| devět | 15A | Spínač zapnutí / vypnutí brzdy (BOO); Spínač brzdového tlaku; Elektronické blikání |
| deset | 15A | Řízení sběrného sacího potrubí (MRC) |
| jedenáct | 15A | Rádio |
| 12 | 20 (CB) | Elektrické zamykání dveří; Bezklíčový přístup na dálku (RKE); Vypínač víka kufru |
| 13 | 10A | Přístrojové osvětlení |
| čtrnáct | 20 (CB) | Elektrická okna |
| patnáct | 10A | Přístrojová deska; Výstražná zvonkohra; Diagnostický modul airbagu |
| šestnáct | 20A | Systém proti krádeži; Flash-to-pass; Pasivní systém proti krádeži |
| 17 | 30A | Topení Klimatizace |
| 18 | 20A | Přístrojová deska; PATS; Reléový modul s konstantním řízením; Systém střelby |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru (1997)
| Příjmení | Proud | Popis |
|---|---|---|
| IGN SW | 40A | Spínač zapalování; Relé startéru |
| IGN SW | 40A | Spínač zapalování |
| IGN SW | 40A | Spínač zapalování |
| LPS HD | 50A | Venkovní lampy; Panel pojistek I / P |
| CEE | 20A | Řídicí modul hnacího ústrojí; Reléový modul s konstantním řízením |
| HTD BL | 40A | Rozmrazování zadního okna |
| PALIVOVÉ ČERPADLO | 20A | Palivové čerpadlo |
| FANOUŠEK | 60A | Elektrický motor ventilátoru chlazení |
| břišní svaly | 60A | Protiblokovací brzdový systém |
| CONV TOP | 30A (CB) | Konvertibilní střecha; Zvedněte a spusťte relé |
| G SPST | 30A | Zapalovač; Pomocná elektrická zásuvka |
| VŠECHNO | 20A | Generátor / regulátor napětí |
| ZVUK | 25A | Rádio |
| INT LPS | 25A | Spínač zapnutí / vypnutí brzdy; Spínač brzdového tlaku |
| DRL, MLH, ALARMY | 20A | Rohy; Mlhovky; Denní požáry |
| POWER SEDAČKY | 25A | Levý výkon; spínač bederní sedačky; Elektrická sedadla |
| THERMIE | 30A | Obtok reakce na vstřikování vzduchu (AIRB); Relé reakce na vstřikování vzduchu (AIR) |
