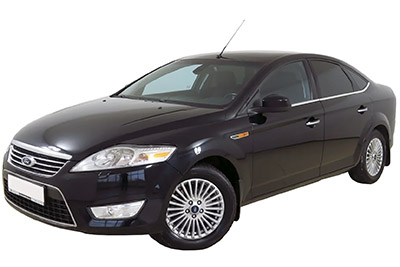

V tomto článku uvažujeme o třetí generaci Ford Mondeo (Mk4) před faceliftem, vyráběným v letech 2007 až 2010. Zde najdete diagramy pojistkových skříní Ford Mondeo 2007, 2008, 2009 a 2010 , získáte informace o ‚umístění pojistky panely uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek).
Contents
Rozložení pojistek Ford Mondeo 2007-2010
Pojistky zapalovače cigaret (napájecí zásuvka) u Ford Mondeo : # F7 (zapalovač cigaret) v pojistkové skříňce palubní desky a # FA6 (zásuvka pomocného napájení) v zadní pojistkové skříňce.
Umístění pojistkové skříňky
Prostor pro cestující
Tato pojistková skříňka je umístěna pod odkládací přihrádkou.
Přístup k němu: povolte šrouby, otočte knoflíkem o 90 stupňů a uvolněte pojistkovou skříňku z montážního držáku, sklopte pojistkovou skříňku a vytáhněte ji směrem k sobě.
Motorový prostor
Zavazadlový prostor
4 dveře a 5 dveří
Sejměte kryt na levé straně kufru.
Vagón
Odemkněte západky a sejměte kryt na levé straně zavazadlového prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
Vnitřní pojistková skříňka
Přiřazení pojistek na přístrojové desce
| Ne. | Zesilovač | Popis |
|---|---|---|
| F1 | 7,5A | Modul volantu |
| F2 | 5A | Skupina |
| F3 | 10A | Vnitřní lampy |
| F4 | 5A | Imobilizér motoru |
| F5 | 7,5A | Adaptivní tempomat (ACC) |
| F6 | 5A | Dešťový senzor |
| F7 | 20A | Zapalovač |
| F8 | 10A | Síla uvolnění klapky palivové nádrže |
| F9 | 15A | Ostřikovač čelního skla – zadní |
| F10 | 15A | Přední ostřikovač čelního skla |
| F11 | 10A | Odemykání zavazadlového prostoru |
| F12 | 10A | Napájení zámku klapky palivové nádrže |
| F13 | 20A | Palivové čerpadlo |
| F13 | 7,5A | Palivové čerpadlo (2,2 l Duratorq-TDCi Stage V) |
| F14 | 5A | Přijímač dálkové frekvence, vnitřní detektor pohybu |
| F15 | 5A | Spínač zapalování |
| F 16 | 5A | Siréna záložní baterie (poplašný systém), OBD II (diagnostika palubního počítače) |
| F17 | 5A | Aktuátor vibrací na volantu |
| F18 | 10A | Napájení SRS (airbag) |
| F19 | 7,5A | ABS, snímač stáčení (ESP), elektrická parkovací brzda (EPB), síla plynového pedálu |
| F20 | 7,5A | Elektronické napájení, elektronická pojistka, automatické stmívání zpětného zrcátka, varování před opuštěním jízdního pruhu |
| F21 | 15A | Rádiové napájení |
| F22 | 5A | Spínač brzdových světel |
| F23 | 20A | Střešní okno |
| F24 | 5A | Dodávka modulu klimatizace a jednotky sloupku řízení |
Pojistková skříňka motorového prostoru
Reklamní inzeráty
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| F1 | 10A | Řídicí modul převodovky (AWF21) |
| F1 | 15A | Řídicí modul převodovky (MPS6) |
| F2 | 5A | Monitorování žhavicích svíček (naftové motory) |
| F2 | 5A | Monitorování žhavicí svíčky vaporizéru (2,0 l Duratorq-TDCi Stage V a 2,2 L Duratorq-TDCi Stage V) |
| F3 | 70A | Motorový ventilátor-duální ventilátor (2,3 l Duratec-HE a 2,2 L Duratorq-TDCi automatický) |
| F3 | 80A | Elektrický hydraulický posilovač řízení (EHPAS) (1,6 L Duratec-16V Ti-VCT Stage V, 1,6 L EcoBoost SCTi, 2,0 L EcoBoost SCTi, 1,6 L Duratorq-TDCi Stage V a 2,0 L Duratorq -TDCi Stage V) |
| F4 | 60A | Žhavicí svíčky |
| F5 | 60A | Ventilátor chlazení motoru (1,6 L Duratorq-TDCi, 2,0 L Duratorq-TDCi, 2,0 L Duratorq-TDCi Stage V, 2,2 L Duratorq-TDCi manuální, 1,6 L Duratec-16V Ti- VCT Stage V, 2,0 L Duratec-HE, 2,3 L Duratec-HE, 2.0L EcoBoost SCTi) |
| F5 | 70A | Ventilátor chlazení motoru – dvojitý ventilátor (1,6 l EcoBoost SCTi) |
| F6 | 7,5A | Senzor HEGO (1,6 L Duratorq-TDCi) |
| F6 | 10A | Senzory HEGO 1, CMS senzor, Kyslíkový senzor (správa motoru) |
| F6 | 20A | Žhavicí svíčka vaporizéru (2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V) |
| F7 | 5A | Reléové cívky |
| F8 | 10A | Řídicí modul pohonného ústrojí, měřicí jednotka paliva, senzor MAF, regulační ventil tlaku vstřikovací lišty (řízení motoru). |
| F8 | 20A | Řídicí modul pohonu (2.0L EcoBoost SCTi a 2.0L Duratorq-TDCi Stage V) |
| F8 | 15A | Řídicí modul pohonné jednotky (1,6 L EcoBoost SCTi, 1,6 L Duratorq-TDCi a 2,2 L Duratorq-TDCi Stage V) |
| F9 | 10A | Senzor MAF, vstřikovače paliva, variabilní sací ventil, variabilní výfukový ventil, zapalovací cívky (řízení motoru). |
| F9 | 5A | Sprej palivového čerpadla (2.0L Duratorq-TDCi Stage V) |
| F9 | 7,5A | Senzor MAF, obtokový ventil EGR, odpařovač palivového čerpadla (2,2 l Duratorq-TDCi Stage V) (správa motoru) |
| F9 | 7,5A | Odplyňovací ventil, snímač TMAF, aktivní mřížka, obtokový ventil, reléová cívka, pomocný provoz, vodní čerpadlo (1,6 l EcoBoost SCTi). |
| F10 | 10A | Řídicí modul motoru (2.0L Duratorq-TDCi, 1.6L Duratec-16V Ti-VCT Stage V) |
| F10 | 7,5A | Pomocný provoz, vodní čerpadlo (1,6 l EcoBoost SCTi) |
| F11 | 10A | Ventil PCV, ventil VCV, snímač vody v palivu, sonický odvzdušňovací ventil, vortexový regulační ventil, variabilní sací ventil, ventil EGR, regulační ventil oleje IVVT (řízení motoru). Snímač T.MAF, variabilní ventil časování výfuku, aktivní clona mřížky, odvzdušňovací ventil kanystru, regulační ventil turba, wastegate (řízení motoru). |
| F11 | 10A | Turbo regulační ventil, senzor MAF, aktivní mřížka, ventil EGR, ventil VCV (1,6 l Duratorq-TDCi) |
| F11 | 5A | Senzor MAF, snímač vody v palivu, aktivní clona mřížky, dávkovací dávkovací ventil (2,0 l Duratorq-TDCi stupeň V). |
| F11 | 7,5A | Tlak v rozdělovači paliva, dávkovací jednotka paliva, odpařovač palivového čerpadla, aktivní clona mřížky (2,2 L Duratorq-TDCi Stage V) |
| F11 | 10A | Turbo regulační ventil, variabilní sací časovací ventil, variabilní časovací ventil výfuku, přepouštěcí ventil patrony, elektrický obtokový ventil (1,6 l EcoBoost SCTi). |
| F12 | 15A | Zapalovací cívky (1.6L EcoBoost SCTi a 2.0L EcoBoost SCTi) |
| F12 | 10A | Cívka na zástrčce; Odvzdušňovací ventil kanystru, tlakový spínač posilovače řízení (řízení motoru) |
| F12 | 10A | Akcelerátor EGR, variabilní ovládání turba (2,0 l Duratorq-TDCi) |
| F12 | 5A | Relé Bobines (2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V et 1.6L Duratorq-TDCi) |
| F13 | 15A | Klimatizace |
| F14 | 15A | Ohřívač naftového filtru (2,0 L Duratorq-TDCi, 2,0 L Duratorq-TDCi Stage V a 1,6 L Duratorq-TDCi) |
| F14 | 10A | Capteur HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40A | Relé startéru |
| F 16 | 80A | Dieselové přídavné topení (PTC) |
| F17 | 60A | Centrální napájení pojistkové skříňky A |
| F18 | 60A | Centrální napájení pojistkové skříňky B |
| F19 | 60A | Napájení zadní pojistkové skříňky C |
| F20 | 60A | Napájecí zadní pojistková skříňka D |
| F21 | 30A | VQM/non VQM: Cluster/Audio/AC/FLR |
| F22 | 30A | Modul stěrače |
| F23 | 30A | Vyhřívané zadní okno |
| F24 | 30A | Ostřikovače světlometů |
| F25 | 30A | Ventily ABS |
| F26 | 40A | ABS čerpadla |
| F27 | 25A | Ohřev oleje |
| F28 | 40A | Topný ventilátor |
| F29 | – | Nepoužívá |
| F30 | 5A | Napájení ABS 30 |
| F31 | 15A | troubit |
| F32 | 5A | Olejové topení – dálkové ovládání |
| F33 | 5A | Modul spínače světel, cívky pojistkové skříňky v motorovém prostoru |
| F34 | 40A | Vyhřívané čelní sklo (levá strana) |
| F35 | 40A | Vyhřívané čelní sklo (pravá strana) |
| F36 | 15A | Napájení zadního stěrače 15 |
| F37 | 7,5A | Vyhřívané trysky ostřikovačů čelního skla / FLR + FSM KL15 |
| F38 | 10A | Tok PCM/TCM/EHPAS 15 |
| F39 | 15A | Adaptivní systém předního osvětlení (AFS) |
| F40 | 5A | Aktualizace modulu světlometů / AFS |
| F41 | 20A | Přístrojová deska |
| F42 | 5A | IP klastru |
| F43 | 15A | Modul audio / BVC / modul DAB |
| F44 | 5A | Automatické AC / Manuální AC |
| F45 | 5A | FLR (Start Stop) |
Pojistková skříňka zavazadlového prostoru
Reklamní inzeráty
Přidělení pojistek v zadní pojistkové skříňce
| Ne. | Zesilovač | Popis |
|---|---|---|
| FA1 | 25A | Dveřní modul (vpředu vlevo) (okno nahoru / dolů, centrální zamykání, elektrické sklopné zrcátko, vyhřívané zrcátko) |
| FA2 | 25A | Dveřní modul (vpředu vpravo) (okno nahoru / dolů, centrální zamykání, elektrické sklopné zrcátko, vyhřívané zrcátko) |
| FA3 | 25A | Dveřní modul (vzadu vlevo) (okno nahoru / dolů) |
| FA4 | 25A | Dveřní modul (vzadu vpravo) (okno nahoru / dolů) |
| FA5 | 10A | Zadní zamykání (bez modulů zadních dveří) |
| FA6 | 15A | Pomocná elektrická zásuvka |
| FA7 | 5A | Reléové cívky |
| FA8 | 20A | Bezklíčový modul vozidla |
| FA9 | 5A | Reléové cívky VQM (Start Stop) |
| FA10 | – | Nepoužívá |
| FA11 | 20A | Příslušenství, modul přívěsu |
| FA12 | 30A | Elektrické sedadlo řidiče |
| FB1 | – | Nepoužívá |
| FB2 | 15A | Modul zavěšení |
| FB3 | 15A | Vyhřívané sedadlo řidiče |
| FB4 | 15A | Vyhřívané sedadlo spolujezdce |
| FB5 | 15A | Vyhřívané zadní levé sedadlo |
| FB6 | – | Nepoužívá |
| FB7 | 15A | Vyhřívané pravé zadní sedadlo |
| FB8 | 5A | Pomoc při parkování, BLIS |
| FB9 | 30A | Elektrické sedadlo spolujezdce |
| FB10 | 10A | Alarmový klakson proti krádeži |
| FB11 | – | Nepoužívá |
| FB12 | – | Nepoužívá |
| FC1 | – | Nepoužívá |
| FC2 | – | Nepoužívá |
| FC3 | – | Nepoužívá |
| FC4 | – | Nepoužívá |
| FC5 | 20A | Bezklíčové vozidlo |
| FC6 | – | Nepoužívá |
| FC7 | 5A | Funkční modul paměti sedadla |
| FC8 | 7,5A | Zábava na zadních sedadlech / měnič CD |
| FC9 | 20A | Zesilovač zvuku |
| FC10 | 10A | Audio systém Sony |
| FC11 | – | Nepoužívá |
| FC12 | – | Nepoužívá |
