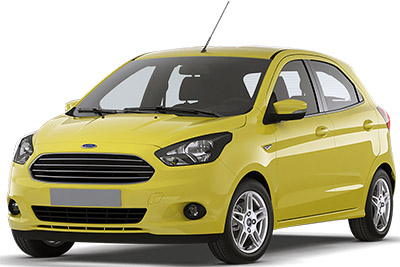

V tomto článku uvažujeme o třetí generaci Ford KA před faceliftem, vyráběné v letech 2016 až 2017. Zde najdete schémata pojistkových skříní Ford KA + 2016 a 2017 , získáte informace o umístění pojistkových panelů uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford KA Plus 2016-2017
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Tato pojistková skříňka je umístěna za schránkou v palubní desce (otevřete schránku v palubní desce a vyprázdněte obsah, zatlačte strany dovnitř a otočte schránku v palubní desce dolů).
Schéma pojistkové skříňky
Reklamní inzeráty
Přiřazení pojistek na přístrojové desce
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | 10A | Zvuková jednotka (bez SYNC). |
| 2 | 30A | Nepoužívá. |
| 3 | 20A | Nepoužívá. |
| 4 | 7,5A | Logika elektrického ovládání oken (jedno tlačítko nahoru / dolů). Power Mirrors. |
| 6 | 10A | Modul klimatizace. Modul SYNC. Multifunkční displej. Integrovaný ovládací panel. GPS modul. USB nabíječka (bez SYNC). |
| osm | 7,5A | Přístrojová deska. Vazba dat. Gateway modul (se SYNC). |
| deset | 5A | Modul klimatizace (bez klimatizace). Integrovaný snímač teploty (s EATC). Elektrický posilovač řízení. |
| 12 | 10A | Modul ovládání airbagu. Spínač deaktivace airbagu spolujezdce. Čerpadlo ostřikovače. |
| čtrnáct | – | Nepoužívá. |
| šestnáct | 30A | Relé zapalování relé ovládacího modulu. |
| 17 | 20A | Rádiová napájecí baterie. |
| 18 | 10A | Vazba dat. Gateway modul (se SYNC). |
| devatenáct | 10A | Spínač zapalování. |
| dvacet | – | Nepoužívá. |
| 21 | 10A | Nepoužívá. |
| 22 | 10A | Modul zadního parkovacího asistenta. |
| 23 | 20A | Elektrické relé zamykání dveří. |
| 24 | 25A | Nepoužívá. |
| CB 01 | 30A | Elektrická okna. |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Pojistková skříňka je umístěna vedle baterie. Pojistková skříňka baterie je připojena ke kladnému pólu baterie.
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | 40A | Motor větráku. |
| 2 | – | Nepoužívá. |
| 3 | – | Nepoužívá. |
| 4 | 30A | Čtyřdveřová a pětidveřová vozidla bez vyhřívaných sedadel. Pětidveřové vozidlo s vyhřívaným sedadlem. |
| 4 | 40A | Čtyřdveřové vozidlo s vyhřívaným sedadlem. |
| Pět | 30A | Relé startéru. |
| 6 | – | Nepoužívá |
| 7 | – | Nepoužívá. |
| osm | 5A | Reléová cívka modulu řízení výkonu. Reléová cívka palivového čerpadla. Cívka relé zapalování. |
| devět | 10A | AC kompresor. |
| deset | – | Nepoužívá. |
| jedenáct | – | Nepoužívá. |
| 12 | – | Nepoužívá. |
| 13 | – | Nepoužívá. |
| čtrnáct | – | Nepoužívá. |
| patnáct | – | Nepoužívá. |
| šestnáct | – | Nepoužívá. |
| 17 | 20A | Zapalovač. |
| 18 | 10A | Troubit. |
| devatenáct | 7,5A | Vyhřívaná zrcátka |
| dvacet | 20A | Modul řízení hnacího ústrojí. |
| 21 | 20A | Senzor HEGO. CMS senzor. Odvzdušňovací ventil. Variabilní časování vačkového hřídele. |
| 22 | 5A | Reléová cívka klimatizace. Reléová cívka chladicího ventilátoru. |
| 23 | 15A | Zapalovací cívka. |
| 24 | – | Nepoužívá. |
| 25 | 5A | Cívka relé stěrače. |
| 26 | 5A | Vyhřívaná cívka relé s podsvícením. |
| 27 | 10A | Modul protiblokovacího brzdového systému. Vyrovnávač světlometů. |
| 28 | 10A | Modul řízení hnacího ústrojí. |
| 29 | – | Nepoužívá. |
| třicet | – | Nepoužívá. |
| 31 | 40A | Protiblokovací brzdový systém. |
| 32 | – | Nepoužívá. |
| 33 | 30A | Upoutávka. |
| 34 | 20A | Vyhřívaná sedadla. |
| 35 | 30A | Fanoušek |
| 36 | – | Nepoužívá. |
| 37 | 20A | Palivové čerpadlo. Vstřikovače paliva. |
| 38 | 20A | Elektronický modul řízení stability. |
| 39 | 10A | Brzdový spínač. |
| 40 | 20A | Relé houkačky. |
| 41 | 20A | Motor předního stěrače. |
| 42 | 15A | Motor zadního stěrače. |
| 43 | 10A | Troubit. |
| 44 | 10A | Denní požáry. |
| Relé | ||
| R1 | Modul řízení hnacího ústrojí a zátěže. | |
| R2 | Stěrač. | |
| R3 | Zapalovací náplně. | |
| R4 | Denní požáry. | |
| R5 | Startér. | |
| R6 | AC kompresor. | |
| R7 | Vyhřívané podsvícení. | |
| R8 | Vyhřívaná sedadla. | |
| R9 | Houkačka (modul ovládání těla). | |
| R10 | Fanoušek. | |
| R11 | Nepoužívá. | |
| R12 | Motor větráku. | |
| R13 | Palivové čerpadlo. |
Pojistky baterie
| Ne. | Zesilovač | Popis |
|---|---|---|
| jeden | 450A | Startér. Alternátor. |
| 2 | 60A | Elektrický posilovač řízení. |
| 3 | – | Spojovací skříňka motoru. |
| 4 | 125A | Modul ovládání těla. |
| Pět | 70A | Nepoužívá. |
