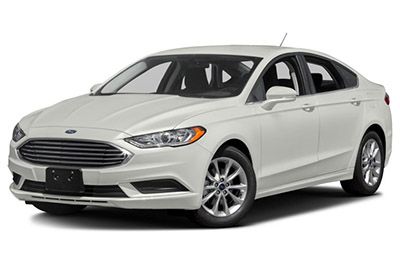

V tomto článku uvažujeme o druhé generaci Ford Fusion (USA) po faceliftu, vyráběné od roku 2017 do současnosti. Zde najdete schémata pojistkových skříní  Ford Fusion 2017, 2018, 2019 a 2020  , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.

Contents
  1. Rozložení pojistek Ford Fusion 2017-2020…
  2. Prostor pro cestující
  3. Motorový prostor
  4. 2017
  5. 2018, 2019, 2020

Rozložení pojistek Ford Fusion 2017-2020…

Pojistky zapalovače cigaret (napájecí zásuvka) Ford Fusion  jsou pojistky č. 5 (bod napájení 3 – zadní část konzoly), # 10 (bod napájení 1 – přední strana řidiče) a # 16 (bod napájení 2 – konzola) v motorový prostor pojistkové skříňky.

Umístění pojistkové skříňky

Prostor pro cestující

Panel pojistek je umístěn pod přístrojovou deskou vlevo od sloupku řízení (za ozdobným panelem pod volantem).Umístění pojistek v prostoru pro cestující: Ford Fusion (2017-2019 ..)

Motorový prostor

Elektrická rozvodná skříň je umístěna v motorovém prostoru.Umístění pojistek v motorovém prostoru: Ford Fusion (2017-2019 ..)

Ve spodní části pojistkové skříňky jsou umístěny pojistky

Chcete -li získat přístup ke spodní části pojistkové skříňky, postupujte takto:

1. Uvolněte dvě západky umístěné na obou stranách pojistkové skříňky.
2. Zvedněte vnitřní stranu pojistkové skříňky kolébky.
3. Přesuňte pojistkovou skříňku doprostřed motorového prostoru.
4. Otočením vnější strany pojistkové skříňky získáte přístup ke spodní straně.



Schémata pojistkových skříní

Reklamní  inzeráty

2017

Prostor pro cestující

Schéma pojistkové skříňky palubní desky: Ford Fusion (2017)

Přidělení pojistek v prostoru pro cestující (2017)

Ne. Proud Chráněné součásti
jeden 10A Osvětlení (atmosféra, odkládací schránka, marnost, kupole, kufr).
2 7,5A Bederní.
3 20A Odemykání dveří řidiče.
4 5A Nepoužito (náhradní).
Pět 20A Zesilovač subwooferu.
6 10A Nepoužito (náhradní).
7 10A Nepoužito (náhradní).
osm 10A Nepoužito (náhradní).
devět 10A Nepoužito (náhradní).
deset 5A Klávesnice. Pasový modul pro mobilní telefon.
jedenáct 5A Nepoužito (náhradní).
12 7,5 A Klimatizace. Spínač řazení
13 7,5 A Zamykání sloupku volantu. Skupina. Logika datového spojení.
čtrnáct 10A Rozšířený napájecí modul.
patnáct 10A Modul brány datového spojení.
šestnáct 15A Dětská pojistka. Odemknutí víka kufru.
17 5A Nepoužito (náhradní).
18 5A Tlačítko startovacího spínače.
devatenáct 7,5 A Rozšířený napájecí modul.
dvacet 7,5 A Adaptivní světlomet.
21 5A Senzor vlhkosti a teploty v autě.
22 5A Nepoužito (náhradní).
23 10A Zpožděné příslušenství (logika měniče, logika střešního okna, hlavní spínač řidiče).
24 20A Centralizované odemykání zámku.
25 30A Dveře řidiče (okno, zrcátko).
26 30A Dveře spolujezdce (okno, zrcátko).
27 30A Střešní okno
28 20A Zesilovač.
29 30A Zadní dveře (okno) na straně řidiče.
třicet 30A Dveře spolujezdce (okno).
31 15A Nepoužito (náhradní).
32 10A Globální Polohovací Systém. Zobrazit. Hlasový příkaz. Rádiofrekvenční přijímač.
33 20A Rádio. Aktivní ovládání hluku.
34 30A Start-start sběrnice (pojistka 19, 20, 21, 22, 35, 36, 37, jistič).
35 5A Nepoužito (náhradní).
36 15 A. Zpětné zrcátko s automatickým stmíváním. Plynule řízené tlumení odpružení. Vyhřívaná zadní sedadla.
37 20A Vyhřívaný volant.
38 30A Nepoužito (náhradní).
Motorový prostor

Schéma pojistkové skříňky pod kapotou: Ford Fusion (2017)

Reklamní  inzeráty



Přidělení pojistek v elektrické rozvodné skříni (2017)

Ne. Proud Chráněné součásti
jeden 30A Panoramatické střešní okno.
2 – Relé startéru.
3 15 A. Dešťový senzor.
4 – Relé motoru ventilátoru.
Pět 20A Bod napájení 3 – Zadní část konzoly.
6 – Nepoužívá.
7 20A Řídicí modul hnacího ústrojí – výkon vozidla 1. Výkon řídicího modulu hnacího ústrojí.
osm 20A Řídicí modul pohonné jednotky – výkon vozidla 2. Emisní komponenty.
devět – Relé řídicího modulu hnacího ústrojí.
deset 20A Power point 1 – přední část ovladače.
jedenáct 15 A. Řídicí modul hnacího ústrojí – výkon vozidla 4. Zapalovací cívky.
12 15 A. Řídicí modul hnacího ústrojí – výkon vozidla 3. Komponenty bez emisí.
13 10A Nepoužívá.
čtrnáct 10A Nepoužívá.
patnáct – Relé startéru.
šestnáct 20A Elektrická zásuvka 2 – konzola.
17 – Nepoužívá.
18 – Nepoužívá.
devatenáct 10A Start-start elektronický posilovač řízení.
dvacet 10A Adaptivní tempomat.
21 15A Proveďte / spusťte kontrolu přenosu. Spuštění / zastavení olejového čerpadla převodovky.
22 10A Solenoid spojky klimatizace.
23 15A Start-start. Informační systém o mrtvém úhlu. Zadní kamera. Head-up displej. Modul stability napětí. Ovladač řazení.
24 – Nepoužívá.
25 10A Protiblokovací systém při startu.
26 10A Řídicí modul hnacího ústrojí při spuštění.
27 – Nepoužívá.
28 – Nepoužívá.
29 5A Regulátor hmotnostního průtoku vzduchu.
třicet – Nepoužívá.
31 – Nepoužívá.
32 – Relé elektromagnetického ventilátoru 1.
33 – Relé spojky klimatizace.
34 – Nepoužívá.
35 – Nepoužívá.
36 – Nepoužívá.
37 – Nepoužívá.
38 – Relé elektromagnetického ventilátoru 2.
39 – Relé fancoilu 2 a 3.
40 – Relé houkačky.
41 – Nepoužívá.
42 – Relé cívky palivového čerpadla.
43 – Nepoužívá.
44 – Nepoužívá.
45 – Nepoužívá.
46 – Nepoužívá.
47 – Nepoužívá.
48 – Nepoužívá.
49 – Nepoužívá.
padesáti 20A Troubit.
51 – Nepoužívá.
52 – Nepoužívá.
53 – Nepoužívá.
54 10A Vypínač brzdy.
55 10A ALT senzor.

Reklamní  inzeráty

Motorový prostor – dole

Schéma pojistkové skříňky pod kapotou (dole): Ford Fusion (2017)

Přidělení pojistek v rozvodné skříni (dole) (2017)

Ne. Proud Chráněné součásti
56 – Nepoužívá.
57 – Nepoužívá.
58 30A Dodávka palivového čerpadla.
59 30A Elektrický ventilátor 3 (motory 1,5 L, 2,0 L a 2,5 L).
59 40A Elektrický ventilátor 3 (motor 3,0 L).
60 30A Elektrický ventilátor 1 (motory 1,5 L, 2,0 L a 2,5 L).
60 40A Elektrický ventilátor 1 (motor 3,0 L).
61 – Nepoužívá.
62 50A Modul ovládání těla 1.
63 25A Elektrický ventilátor 2 (motory 1,5 L, 2,0 L a 2,5 L).
63 30A Elektrický ventilátor 2 (motor 3,0 L).
64 – Nepoužívá.
65 20A Vyhřívané přední sedadlo.
66 – Nepoužívá.
67 50A Modul ovládání těla 2.
68 40A Vyhřívané zadní okno.
69 30A Protiblokovací ventily brzdového systému.
70 30A Sedadlo spolujezdce.
71 – Nepoužívá.
72 20A Olejové čerpadlo převodovky.
73 20A Vyhřívaná zadní sedadla.
74 30A Modul sedadla řidiče.
75 25A Motor stěračů 1.
76 – Nepoužívá.
77 30A Modul sedadla klimatizace.
78 – Nepoužívá.
79 40A Motor větráku.
80 25 A. Motor stěračů 2.
81 40A Měnič.
82 – Nepoužívá.
83 20A Páčka TRCM.
84 30A Solenoid startéru.
85 – Nepoužívá.
86 – Nepoužívá.
87 60A Protiblokovací čerpadlo brzdového systému.



2018, 2019, 2020

Reklamní  inzeráty

Prostor pro cestující

Schéma pojistkové skříňky palubní desky: Ford Fusion (2018, 2019)

Přidělení pojistek v prostoru pro cestující (2018, 2019, 2020)

Ne. Proud Chráněné součásti
jeden 10A 2018: Osvětlení (atmosféra, odkládací schránka, marnost, kupole, kufr).
2019-2020: nepoužívá se
2 7,5A Bederní.
3 20A Odemykání dveří řidiče.
4 5A Nepoužito (náhradní).
Pět 20A Zesilovač subwooferu.
6 10A Nepoužito (náhradní).
7 10A Nepoužito (náhradní).
osm 10A Nepoužito (náhradní).
devět 10A Nepoužito (náhradní).
deset 5A Klávesnice. Pasový modul pro mobilní telefon.
jedenáct 5A Nepoužito (náhradní).
12 7,5 A Klimatizace. Spínač řazení
13 7,5 A Zamykání sloupku volantu. Skupina. Logika datového spojení.
čtrnáct 10A Rozšířený napájecí modul.
patnáct 10A Modul brány datového spojení.
šestnáct 15A 2018: Dětský zámek. Odemknutí víka kufru.
2019-2020: Dětský zámek.
17 5A Nepoužito (náhradní).
18 5A Tlačítko startovacího spínače.
devatenáct 7,5 A Rozšířený napájecí modul.
dvacet 7,5 A Adaptivní světlomet.
21 5A Senzor vlhkosti a teploty v autě.
22 5A Nepoužito (náhradní).
23 10A Zpožděné příslušenství (logika měniče, logika střešního okna, hlavní spínač řidiče).
24 20A Centrální zamykání / odemykání.
25 30A Dveře řidiče (okno, zrcátko).
26 30A Dveře spolujezdce (okno, zrcátko).
27 30A Střešní okno
28 20A Zesilovač.
29 30A Zadní dveře (okno) na straně řidiče.
třicet 30A Dveře spolujezdce (okno).
31 15A Nepoužito (náhradní).
32 10A Global Positioning System (GPS). Zobrazit. Hlasový příkaz. Rádiofrekvenční přijímač.
33 20A Rádio. Aktivní ovládání hluku.
34 30A Start-start sběrnice (pojistka 19, 20, 21, 22, 35, 36, 37, jistič).
35 5A Nepoužito (náhradní).
36 15 A. Zpětné zrcátko s automatickým stmíváním. Plynule řízené tlumení odpružení. Vyhřívaná zadní sedadla.
37 20A Vyhřívaný volant.
38 30A Nepoužívá.
Motorový prostor

Schéma pojistkové skříňky pod kapotou: Ford Fusion (2018, 2019)

Reklamní  inzeráty



Přidělení pojistek v elektrické rozvodné skříni (2018, 2019, 2020)

Ne. Proud Chráněné součásti
jeden 30A Panoramatické střešní okno.
2 – Relé startéru.
3 15 A. Dešťový senzor.
4 – Relé motoru ventilátoru.
Pět 20A Bod napájení 3 – Zadní část konzoly.
6 – Nepoužívá.
7 20A Řídicí modul hnacího ústrojí – výkon vozidla 1. Výkon řídicího modulu hnacího ústrojí.
osm 20A Řídicí modul pohonné jednotky – výkon vozidla 2. Emisní komponenty.
devět – Relé řídicího modulu hnacího ústrojí.
deset 20A Power point 1 – přední část ovladače.
jedenáct 15 A. Řídicí modul hnacího ústrojí – výkon vozidla 4. Zapalovací cívky.
12 15 A. Řídicí modul hnacího ústrojí – výkon vozidla 3. Komponenty bez emisí.
13 10A Nepoužito (náhradní).
čtrnáct 10A Nepoužito (náhradní).
patnáct – Relé startéru.
šestnáct 20A Elektrická zásuvka 2 – konzola.
17 20A Nepoužito (náhradní).
18 20A Nepoužito (náhradní).
devatenáct 10A Start-start elektronický posilovač řízení.
dvacet 10A Adaptivní tempomat.
21 15A Proveďte / spusťte kontrolu přenosu. Spuštění / zastavení olejového čerpadla převodovky.
22 10A Solenoid spojky klimatizace.
23 15A Start-start. Informační systém o mrtvém úhlu. Zadní kamera. Head-up displej. Modul stability napětí. Ovladač řazení.
24 – Nepoužívá.
25 10A Protiblokovací systém při startu.
26 10A Řídicí modul hnacího ústrojí při spuštění.
27 – Nepoužívá.
28 – Nepoužívá.
29 5A Regulátor hmotnostního průtoku vzduchu.
třicet – Nepoužívá.
31 – Nepoužívá.
32 – Relé elektromagnetického ventilátoru 1.
33 – Relé spojky klimatizace.
34 – Nepoužívá.
35 – Nepoužívá.
36 – Nepoužívá.
37 – Nepoužívá.
38 – Relé elektromagnetického ventilátoru 2.
39 – Relé fancoilu 2 a 3.
40 – Relé houkačky.
41 – Nepoužívá.
42 – Relé cívky palivového čerpadla.
43 – Nepoužívá.
44 20A Předřadník na levé straně.
45 5A Nepoužito (náhradní).
46 – Nepoužívá.
47 – Nepoužívá.
48 – Nepoužívá.
49 10A Nepoužito (náhradní).
padesáti 20A Troubit.
51 – Nepoužívá.
52 – Nepoužívá.
53 10A Nepoužito (náhradní).
54 10A Vypínač brzdy.
55 10A ALT senzor.

Reklamní  inzeráty

Motorový prostor – dole

Schéma pojistkové skříňky pod kapotou (dole): Ford Fusion (2018, 2019)

Přiřazení pojistek v rozvodném boxu napájení (dole) (2018, 2019, 2020)

Ne. Proud Chráněné součásti
56 – Nepoužívá.
57 – Nepoužívá.
58 30A Dodávka palivového čerpadla.
59 30A Elektrický ventilátor 3 (motory 1,5 L, 2,0 L a 2,5 L).
59 40A Elektrický ventilátor 3 (motor 3,0 L).
60 30A Elektrický ventilátor 1 (motory 1,5 L, 2,0 L a 2,5 L).
60 40A Elektrický ventilátor 1 (motor 3,0 L).
61 – Nepoužívá.
62 50A Modul ovládání těla 1.
63 25A Elektrický ventilátor 2 (motory 1,5 L, 2,0 L a 2,5 L).
63 30A Elektrický ventilátor 2 (motor 3,0 L).
64 30A Nepoužito (náhradní).
65 20A Vyhřívané přední sedadlo.
66 15 A. Nepoužito (náhradní).
67 50A Modul ovládání těla 2.
68 40A Vyhřívané zadní okno.
69 30A Protiblokovací ventily brzdového systému.
70 30A Sedadlo spolujezdce.
71 – Nepoužívá.
72 20A Olejové čerpadlo převodovky.
73 20A Vyhřívaná zadní sedadla.
74 30A Modul sedadla řidiče.
75 25 A. Motor stěračů 1.
76 30A Nepoužito (náhradní).
77 30A Modul sedadla klimatizace.
78 – Nepoužívá.
79 40A Motor větráku.
80 25 A. Motor stěračů 2.
81 40A 2018: Střídač.
2019: Nepoužívá se
82 – Nepoužívá.
83 20A Páčka TRCM.
84 30A Solenoid startéru.
85 30A Nepoužito (náhradní).
86 30A Nepoužito (náhradní).
87 60A Protiblokovací čerpadlo brzdového systému.

Rate article

© 2026 Diagramy pojistkových skříněk
