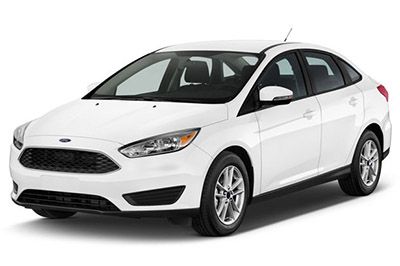

V tomto článku uvažujeme o elektrickém Ford Focus na základě modelu Focus Mark III, vyráběného v letech 2012 až 2018. Zde najdete schémata pojistkových skříní Ford Focus 2012, 2013, 2016, 2017 a 2018 , získáte informace o ‚umístění pojistkových panelů uvnitř vozu a zjistit přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Focus Electric 2012-2018
Pojistka zapalovače cigaret (napájecí zásuvka) je pojistka č. 61 (přední zásuvka zapalovače cigaret, zadní pomocné zásuvky) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn na pravé straně pod schránkou v palubní desce.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Před pojistková skříňka
Je umístěn v prostoru pro elektromotor na přední straně 12voltového boxu na baterie. Je připojen ke kladnému pólu 12voltové baterie.
Trezor v zavazadle
Panel pojistek je umístěn v zavazadlovém prostoru za levým podběhem.
Schémata pojistkových skříní
Reklamní inzeráty
2012, 2013
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012, 2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| 56 | 20A | Nepoužívá se (náhradní) |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | 5A | Pasivní transceiver proti krádeži |
| 60 | 10A | Vnitřní osvětlení, sada spínačů dveří řidiče, osvětlení odkládací schránky, přepínací lavice nad konzolou |
| 61 | 20A | Zapalovač doutníků, zásuvka |
| 62 | 5A | Modul dešťového senzoru |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | 10A | Odemykání zadních výklopných dveří |
| 66 | 20A | Nepoužívá se (náhradní) |
| 67 | 7,5A | SYNC®, multifunkční displej, modul globálního polohovacího systému, kompas |
| 68 | – | Nepoužívá |
| 69 | 5A | Přístrojová deska |
| 70 | 20A | Centralizované napájení zamykání a odemykání |
| 71 | 10A | Klimatizace |
| 72 | 7,5A | Modul volantu |
| 73 | 5A | Datový spojovací konektor |
| 74 | 15A | Napájení potkávacích světlometů |
| 75 | 15A | Nepoužívá se (náhradní) |
| 76 | 10A | Napájení zpětného světla, elektrochromatické zpětné zrcátko |
| 77 | 20A | Dodávka ostřikovače čelního a zadního skla |
| 78 | 5A | Spínač zapalování, tlačítko start |
| 79 | 15A | Rádio, spínač výstražných světel, spínač zámku dveří, elektronický ozdobný panel |
| 80 | 20A | Nepoužívá se (náhradní) |
| 81 | 5A | Rádiofrekvenční přijímač |
| 82 | 20A | Relé zadního skla a ostřikovače |
| 83 | 20A | Centrální zamykání |
| 84 | 20A | Odemkněte napájení, dvojitý zámek |
| 85 | 7,5A | Spínač vyhřívání předních sedadel |
| 86 | 10A | Modul airbagu, senzor klasifikace cestujících, indikátor deaktivace airbagu spolujezdce |
| 87 | – | Nepoužívá |
| 88 | – | Nepoužívá |
| 89 | – | Nepoužívá |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2012, 2013)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | – | Nepoužívá |
| F3 | – | Nepoužívá |
| F4 | – | Nepoužívá |
| F5 | – | Nepoužívá |
| F6 | – | Nepoužívá |
| F7 | 40A ** | Protiblokovací brzdové čerpadlo |
| F8 | 30A ** | Protiblokovací brzdový ventil |
| F9 | – | Nepoužívá |
| F10 | 40A ** | Motor ventilátoru topení, teplotní senzor |
| F11 | 40A ** | Vakuová pumpa |
| F12 | 40A ** | Pojistka relé řízení motoru |
| F13 | 40A ** | Palubní nabíječka |
| F14 | 40A ** | Topné těleso 1 |
| F15 | – | Nepoužívá |
| F 16 | 40A ** | Topné těleso 2 |
| F17 | – | Nepoužívá |
| F18 | 20A ** | Motor předního stěrače |
| F19 | 5A* | Protiblokovací modul brzdy |
| F20 | 15 A* | troubit |
| F21 | 5A* | Spínač brzdových světel |
| F22 | 15 A* | Senzor pro monitorování baterie |
| F23 | 5A* | Reléové cívky |
| F24 | 5A* | Modul spínače světla |
| F25 | – | Nepoužívá |
| F26 | 10 A* | Řídicí modul pohonu (PCM) |
| F27 | 15 A* | Světelný kroužek portu nabíječky |
| F28 | 5A* | Monitor vakuové pumpy |
| F29 | – | Nepoužívá |
| F30 | 5A* | Řídicí modul převodovky |
| F31 | 10 A* | Inteligentní konektor datového spojení; Diagnostický konektor |
| F32 | 10 A* | Obtokové ventily kompresoru, ventily chladicí kapaliny, relé modulu elektronického řízení ventilátoru |
| F33 | 10 A* | PCM (zpětná vazba PSR), solenoid kompresoru klimatizace |
| F34 | 15 A* | PCM (přepínač směru), řídicí modul elektroniky baterie (PSR) |
| F35 | – | Nepoužívá |
| F36 | 20 A* | Čerpadla chladicí vody |
| F37 | 5A* | Reproduktor pro pěší vozidla |
| F38 | 15 A* | PCM (elektronický řídicí modul KL15) |
| F39 | 5A* | Nepoužívá se (náhradní) |
| F40 | 5A* | Elektronický posilovač řízení |
| F41 | 20A* | Řídicí modul karoserie (BCM) |
| F42 | 15 A* | Stěrač zadního skla |
| F43 | 15 A* | Nepoužívá se (náhradní) |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| F47 | 5A* | Palubní snímač teploty |
| F48 | 5A* | Mechanické relé |
| R1 | – | Nepoužívá |
| R2 | Mikro relé | Relé houkačky |
| R3 | – | Nepoužívá |
| R4 | Mikro relé | Relé stykače |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
| R7 | Elektrické relé | Topné těleso 3 |
| R8 | Elektrické relé | Topné těleso 1 a 2 |
| R9 | – | Nepoužívá |
| R10 | Mini relé | ABS vakuová pumpa (polovodičové relé) |
| R11 | – | Nepoužívá |
| R12 | Elektrické relé | Relé elektronického řídicího modulu ventilátoru (EFCM) |
| R13 | Mini relé | Relé ventilátoru topení |
| R14 | Mini relé | Relé řízení motoru |
| R15 | Elektrické relé | Mechanické relé |
| R16 | Elektrické relé | Zapalování 15 |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2012, 2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 5A | Telematická řídicí jednotka |
| F2 | 10A | Bezklíčový modul vozidla |
| F3 | 5A | Bezklíčové kliky dveří vozidla |
| F4 | 25A | Řídicí jednotka dveří – vpředu vlevo |
| F5 | 25A | Řídicí jednotka dveří – vpředu vpravo |
| F6 | 25A | Řídicí jednotka dveří – vlevo vzadu |
| F7 | 25A | Řídicí jednotka dveří – vzadu vpravo |
| F8 | – | Nepoužívá |
| F9 | 25A | Motor sedadla řidiče |
| F10 | 25A | Odmrazovač zadního okna |
| F11 | 5A | Řídicí modul elektroniky baterie |
| F12 | – | Nepoužívá |
| F13 | – | Nepoužívá |
| F14 | – | Nepoužívá |
| F15 | – | Nepoužívá |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | – | Nepoužívá |
| F19 | – | Nepoužívá |
| F20 | – | Nepoužívá |
| F21 | – | Nepoužívá |
| F22 | – | Nepoužívá |
| F23 | – | Nepoužívá |
| F24 | – | Nepoužívá |
| F25 | – | Nepoužívá |
| F26 | – | Nepoužívá |
| F27 | – | Nepoužívá |
| F28 | – | Nepoužívá |
| F29 | 5A | Kamera parkovacího asistenta |
| F30 | 5A | Pomocný parkovací modul |
| F31 | – | Nepoužívá |
| F32 | – | Nepoužívá |
| F33 | – | Nepoužívá |
| F34 | 15A | Vyhřívání sedadla řidiče |
| F35 | 15A | Vyhřívání sedadel spolujezdce |
| F36 | – | Nepoužívá |
| F37 | – | Nepoužívá |
| F38 | – | Nepoužívá |
| F39 | – | Nepoužívá |
| F40 | – | Nepoužívá |
| F41 | – | Nepoužívá |
| F42 | – | Nepoužívá |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| R1 | – | Zadní relé 15 |
| R2 | – | Relé odmrazovače zadního skla |
| R3 | – | Relé zadních stěračů |
| R4 | – | Nepoužívá |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
2016
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2016)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F56 | – | Nepoužívá. |
| F57 | – | Nepoužívá. |
| F58 | – | Nepoužívá. |
| F59 | – | Nepoužívá. |
| F60 | 10A | Vnitřní lampa. Sada spínačů dveří u řidiče. Lampa v odkládací schránce. Osvětlovací lampa nálady. |
| F61 | 20A | Přední zásuvka zapalovače cigaret. Zadní pomocné elektrické zásuvky. |
| F62 | – | Nepoužívá. |
| F63 | – | Nepoužívá. |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemknutí víka zavazadlového prostoru. |
| F66 | – | Nepoužívá. |
| F67 | 7,5 A | Globální snímač polohy. SYNCHRONIZACE. |
| F68 | – | Nepoužívá. |
| F69 | 5A | Skupina panelu. |
| F70 | – | Nepoužívá. |
| F71 | 7,5 A | Klimatizace. |
| F72 | 7,5 A | Ovládací modul na volantu. |
| F73 | 7,5 A | Inteligentní modul propojení dat. |
| F74 | 15A | Dálková světla. |
| F75 | – | Nepoužívá. |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Stiskněte spínač zapalování. Bezklíčový modul vozidla (součást dodávky). |
| F79 | 15A | Zvuková jednotka. Spínač výstražných světel. |
| F80 | – | Nepoužívá. |
| F81 | 5A | Rádiofrekvenční přijímač. |
| F82 | 20A | Zemnící pojistka (napájení relé relé čerpadla ostřikovače čelního skla). Zemnící pojistka (napájení relé relé ostřikovače zadního skla). |
| F83 | 20A | Zemnící pojistka (napájení centrálního zámku). Zemní pojistka (centralizované odblokování napájecího zdroje). |
| F84 | 20A | Zemnící pojistka (napájení relé relé odblokování dveří řidiče). Zemnící pojistka (centrální reléové napájení / dvojité zamykání). Uzemňovací pojistka (uvolnění reléového napájení). |
| F85 | 7,5 A | Spínač vyhřívání sedadel. |
| F86 | 10A | Omezený systém. Spínač deaktivace airbagu spolujezdce. Senzor hmotnosti cestujícího. |
| F87 | – | Nepoužívá. |
| F88 | – | Nepoužívá. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2016)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F7 | 40A | Protiblokovací brzdový systém. Kontrola stability (KL30V). |
| F8 | 30A | Protiblokovací brzdový systém. Kontrola stability (KL30P). |
| F9 | – | Nepoužívá. |
| F10 | 40A | Modul motoru dmychadla. |
| F11 | 40A | Brzdové vakuové čerpadlo. |
| F12 | 40A | Relé ovládání elektromotoru. |
| F13 | 40A | Modul řízení nabití baterie. |
| F14 | 40A | Ohřívač chladicí kapaliny jeden. |
| F15 | 30A | Řídicí modul nástavby (dodávka KL30C). |
| F 16 | 40A | Dvě topení chladicí kapalinou. |
| F17 | – | Nepoužívá. |
| F18 | 20A | Stěrač. |
| F19 | 5A | Protiblokovací brzdový systém. Kontrola stability (KL15). |
| F20 | 15 A. | Troubit. |
| F21 | 5A | Spínač brzdových světel. |
| F22 | 15 A. | Systém monitorování baterie. |
| F23 | 5A | Reléové cívky. |
| F24 | 5A | Modul ovládání osvětlení. |
| F25 | – | Nepoužívá. |
| F26 | 10A | Modul řízení hnacího ústrojí. |
| F27 | 15 A. | Světelný kroužek nabíjecího portu. |
| F28 | 5A | Monitor vakuové pumpy. |
| F29 | – | Nepoužívá. |
| F30 | 5A | Řídicí modul převodovky (napájení 12 V). |
| F31 | 10A | Inteligentní datový spoj / integrovaný diagnostický konektor. |
| F32 | 10A | Ventil chladicí kapaliny. Solenoid klimatizace. Solenoid chladiče. |
| F33 | 10A | Modul řízení hnacího ústrojí. Zpětná vazba PSR od kompresoru klimatizace. |
| F34 | 15 A. | Vysokonapěťová baterie. |
| F35 | – | Nepoužívá. |
| F36 | 20A | Čerpadlo chladicí kapaliny. |
| F37 | 5A | Zvukový signál vozidla pro chodce. |
| F38 | 15 A. | Řídicí modul hnacího ústrojí (napájecí zdroj KL15). |
| F39 | 15 A. | Vyhřívané sedadlo řidiče. |
| F40 | 5A | Elektronický posilovač řízení. |
| F41 | 20A | Řídicí modul nástavby (dodávka KL15). |
| F42 | 15A | Motor zadního stěrače. |
| F43 | 15A | Denní požáry. |
| F44 | – | Nepoužívá. |
| F45 | 15A | Vyhřívané sedadlo spolujezdce. |
| F46 | – | Nepoužívá. |
| F47 | – | Nepoužívá. |
| F48 | 5A | Mechanická reléová cívka. |
| Relé | ||
| R1 | – | Nepoužívá. |
| R2 | Mikro relé | Troubit. |
| R3 | – | Nepoužívá. |
| R4 | Mikro relé | Vysokonapěťová baterie. Řídicí modul motoru (směr stykače). |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
| R7 | Elektrické relé | Tři topné články chladicí kapaliny. |
| R8 | Elektrické relé | Topné těleso chladicí kapaliny jedna a dvě. |
| R9 | – | Nepoužívá. |
| R10 | Mini relé | Brzdové vakuové čerpadlo. |
| R11 | – | Nepoužívá. |
| R12 | Elektrické relé | Elektronický řídicí modul ventilátoru. |
| R13 | Mini relé | Motor větráku. |
| R14 | Mini relé | Ovládání elektromotoru. |
| R15 | Elektrické relé | Mechanické relé vakuové pumpy brzdy. |
| R16 | Elektrické relé | Zapalování. |
Přiřazení pojistek v Pre-Fuse Box
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | 80A | Elektronický posilovač řízení. |
| F2 | 150A | Převodník DC / DC. |
| F3 | 100A | Elektrická rozvodná skříň. |
| F4 | 50A | Řídicí modul karoserie (napájecí zdroj KL30A). |
| F5 | 70A | Prvky a dvě vysokonapěťové chladicí prvky baterie. |
| F6 | 70A | Pojistková skříňka nákladového prostoru. |
| F7 | – | Nepoužívá. |
| F8 | 50A | Modul elektrického ovládání ventilátoru. |
| F9 | 50A | Řídicí modul nástavby (dodávka KL30B). |
| F10 | 40A | Tři vysokonapěťové chladicí prvky baterie. |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v trezoru (2016)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | 5A | Pasový modul pro mobilní telefon. |
| F2 | – | Nepoužívá. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Přední elektrické ovládání oken (vlevo). Centrální zamykání (vpředu vlevo). Vyhřívané vnější zrcátko (vlevo). |
| F5 | 25 A. | Přední elektrické ovládání oken (vpravo). Centrální zamykání (vpředu vpravo). Vyhřívané vnější zrcátko (vpravo). |
| F6 | 25 A. | Modul zadních levých dveří (dodávka KL30). |
| F7 | 25A | Modul pravých zadních dveří (dodávka KL30). |
| F8 | 5A | Relé zapalování. |
| F9 | 25 A. | Elektricky nastavitelné sedadlo řidiče. |
| F10 | 25 A. | Vyhřívané zadní okno. |
| F11 | 5A | Vysokonapěťová baterie (12V B +). |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | – | Nepoužívá. |
| F21 | – | Nepoužívá. |
| F22 | – | Nepoužívá. |
| F23 | – | Nepoužívá. |
| F24 | – | Nepoužívá. |
| F25 | – | Nepoužívá. |
| F26 | – | Nepoužívá. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | 5A | Zadní kamera. |
| F30 | 5A | Pomocný parkovací modul. |
| F31 | – | Nepoužívá. |
| F32 | – | Nepoužívá. |
| F33 | – | Nepoužívá. |
| F34 | – | Nepoužívá. |
| F35 | – | Nepoužívá. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | – | Nepoužívá. |
| Relé | ||
| R1 | Elektrické relé | Zadní KL15E. |
| R2 | Mini relé | Vyhřívané zadní okno. |
| R3 | Mikro relé | Stěrač zadního skla. |
| R4 | – | Nepoužívá. |
| R5 | – | Nepoužívá. |
| R6 | – | Nepoužívá. |
2017, 2018
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017, 2018)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F56 | 20A | Nepoužito (náhradní). |
| F57 | – | Nepoužívá. |
| F58 | – | Nepoužívá. |
| F59 | 5A | Nepoužito (náhradní). |
| F60 | 10A | Vnitřní lampa. Sada spínačů dveří u řidiče. Lampa v odkládací schránce. Osvětlovací lampa nálady. |
| F61 | 20A | Přední zásuvka zapalovače cigaret. Zadní pomocné elektrické zásuvky. |
| F62 | 5A | Nepoužito (náhradní). |
| F63 | – | Nepoužívá. |
| F64 | – | Nepoužívá. |
| F65 | 10A | Odemknutí víka zavazadlového prostoru. |
| F66 | 20A | Nepoužito (náhradní). |
| F67 | 7,5 A | Globální snímač polohy. Modul SYNC. |
| F68 | – | Nepoužívá. |
| F69 | 5A | Skupina panelu. |
| F70 | 20A | Nepoužito (náhradní). |
| F71 | 7,5 A | Klimatizace. |
| F72 | 7,5 A | Ovládací modul na volantu. |
| F73 | 7,5 A | Inteligentní modul propojení dat. |
| F74 | 15A | Dálková světla. |
| F75 | 15A | Nepoužito (náhradní). |
| F76 | 10A | Zpětné světlo. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Stiskněte spínač zapalování. Bezklíčový modul vozidla (součást dodávky). |
| F79 | 15A | Zvuková jednotka. Spínač výstražných světel. |
| F80 | 20A | Nepoužito (náhradní). |
| F81 | 5A | Rádiofrekvenční přijímač. |
| F82 | 20A | Zemnící pojistka (napájení relé relé čerpadla ostřikovače čelního skla). Zemnící pojistka (napájení relé relé ostřikovače zadního skla). |
| F83 | 20A | Zemnící pojistka (napájení centrálního zámku). Zemní pojistka (centralizované odblokování napájecího zdroje). |
| F84 | 20A | Zemnící pojistka (napájení relé relé odblokování dveří řidiče). Zemnící pojistka (centrální reléové napájení / dvojité zamykání). Uzemňovací pojistka (uvolnění reléového napájení). |
| F85 | 7,5 A | Vyhřívaná sedadla (směr zapalování). |
| F86 | 10A | Omezený systém. Spínač deaktivace airbagu spolujezdce. Senzor hmotnosti cestujícího. |
| F87 | 15A | Nepoužito (náhradní). |
| F88 | – | Nepoužívá. |
| F89 | – | Nepoužívá. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2017, 2018)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F7 | 40A | Protiblokovací brzdový systém. Kontrola stability (KL30V). |
| F8 | 30A | Protiblokovací brzdový systém. Kontrola stability (KL30P). |
| F9 | – | Nepoužívá. |
| F10 | 40A | Modul motoru dmychadla. |
| F11 | 40A | Relé brzdového vakuového čerpadla. |
| F12 | 40A | Relé ovládání elektromotoru. |
| F13 | 40A | Modul řízení nabití baterie. |
| F14 | 40A | Ohřívač chladicí kapaliny jeden. |
| F15 | 30A | Řídicí modul nástavby (dodávka KL30C). |
| F 16 | 40A | Dvě topení chladicí kapalinou. |
| F17 | – | Nepoužívá. |
| F18 | 20A | Stěrač. |
| F19 | 5A | Protiblokovací brzdový systém. Kontrola stability (KL15). |
| F20 | 15 A. | Troubit. |
| F21 | 5A | Spínač brzdových světel. |
| F22 | 15 A. | Systém monitorování baterie. |
| F23 | 5A | Reléové cívky. |
| F24 | 5A | Modul ovládání osvětlení. |
| F25 | – | Nepoužívá. |
| F26 | 10A | Modul řízení hnacího ústrojí. |
| F27 | 15 A. | Světelný kroužek nabíjecího portu. |
| F28 | 5A | Monitor vakuové pumpy. |
| F29 | – | Nepoužívá. |
| F30 | 5A | Řídicí modul převodovky (napájení 12 V). |
| F31 | 10A | Inteligentní datový spoj / integrovaný diagnostický konektor. |
| F32 | 10A | Ventil chladicí kapaliny. Solenoid klimatizace. Solenoid chladiče. |
| F33 | 10A | Modul řízení hnacího ústrojí. Zpětná vazba PSR od kompresoru klimatizace. |
| F34 | 15 A. | Vysokonapěťová baterie. |
| F35 | 5A | Komunikační ovladač elektrického vozidla. |
| F36 | 20A | Čerpadlo chladicí kapaliny. |
| F37 | 5A | Zvukový signál vozidla pro chodce. |
| F38 | 15 A. | Řídicí modul hnacího ústrojí (napájecí zdroj KL15). |
| F39 | – | Nepoužívá. |
| F40 | 5A | Elektronický posilovač řízení. |
| F41 | 20A | Řídicí modul nástavby (dodávka KL15). |
| F42 | 15A | Motor zadního stěrače. |
| F43 | 15A | Denní požáry. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | – | Nepoužívá. |
| F47 | – | Nepoužívá. |
| F48 | 5A | Mechanická reléová cívka. |
| Relé | ||
| R1 | Nepoužívá. | |
| R2 | Troubit. | |
| R3 | Nepoužívá. | |
| R4 | Vysokonapěťová baterie. Řídicí modul motoru (směr stykače). | |
| R5 | Nepoužívá. | |
| R6 | Nepoužívá. | |
| R7 | Tři topné články chladicí kapaliny. | |
| R8 | Topné těleso chladicí kapaliny jedna a dvě. | |
| R9 | Nepoužívá. | |
| R10 | Brzdové vakuové čerpadlo. | |
| R11 | Nepoužívá. | |
| R12 | Elektronický řídicí modul ventilátoru. | |
| R13 | Motor větráku. | |
| R14 | Ovládání elektromotoru. | |
| R15 | Mechanické relé vakuové pumpy brzdy. | |
| R16 | Zapalování. |
Přiřazení pojistek v Pre-Fuse Box
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | 80A | Elektronický posilovač řízení. |
| F2 | 150A | Převodník DC / DC. |
| F3 | 100A | Elektrická rozvodná skříň. |
| F4 | 50A | Řídicí modul karoserie (napájecí zdroj KL30A). |
| F5 | 70A | Prvky a dvě vysokonapěťové chladicí prvky baterie. |
| F6 | 70A | Pojistková skříňka nákladového prostoru. |
| F7 | – | Nepoužívá. |
| F8 | 50A | Modul elektrického ovládání ventilátoru. |
| F9 | 50A | Řídicí modul nástavby (dodávka KL30B). |
| F10 | 40A | Tři vysokonapěťové chladicí prvky baterie. |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v zavazadlovém prostoru (2017, 2018)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F1 | 5A | Pasový modul pro mobilní telefon. |
| F2 | – | Nepoužívá. |
| F3 | 5A | Bezklíčové kliky dveří vozidla. |
| F4 | 25A | Elektrická okna vpředu vlevo. Vyhřívané levé vnější zrcátko. Elektrické zamykání levých dveří. |
| F5 | 25A | Elektrická okna vpředu vpravo. Elektrické zamykání pravých dveří. Vyhřívané pravé vnější zrcátko. |
| F6 | 25A | Modul zadních levých dveří (dodávka KL30). |
| F7 | 25A | Modul pravých zadních dveří (dodávka KL30). |
| F8 | 5A | Relé zapalování. |
| F9 | 25A | Elektricky nastavitelné sedadlo řidiče. |
| F10 | 25A | Vyhřívané zadní okno. |
| F11 | 5A | Vysokonapěťová baterie (12V B +). |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | – | Nepoužívá. |
| F20 | – | Nepoužívá. |
| F21 | – | Nepoužívá. |
| F22 | – | Nepoužívá. |
| F23 | – | Nepoužívá. |
| F24 | – | Nepoužívá. |
| F25 | – | Nepoužívá. |
| F26 | – | Nepoužívá. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | 5A | Zadní kamera. |
| F30 | 5A | Modul ovládání parkovacího asistenta. |
| F31 | – | Nepoužívá. |
| F32 | – | Nepoužívá. |
| F33 | – | Nepoužívá. |
| F34 | 15 A. | Vyhřívané sedadlo řidiče. |
| F35 | 15 A. | Vyhřívané sedadlo spolujezdce. |
| F36 | – | Nepoužívá. |
| F37 | – | Nepoužívá. |
| F38 | – | Nepoužívá. |
| F39 | – | Nepoužívá. |
| F40 | – | Nepoužívá. |
| F41 | – | Nepoužívá. |
| F42 | – | Nepoužívá. |
| F43 | – | Nepoužívá. |
| F44 | – | Nepoužívá. |
| F45 | – | Nepoužívá. |
| F46 | – | Nepoužívá. |
| Relé | ||
| R1 | Modul ovládání klimatizace. Vyhřívaná přední sedadla. Zadní kamera. Modul ovládání parkovacího asistenta. | |
| R2 | Vyhřívané zadní okno. | |
| R3 | Stěrač zadního skla. | |
| R4 | Nepoužívá. | |
| R5 | Nepoužívá. | |
| R6 | Nepoužívá. |
