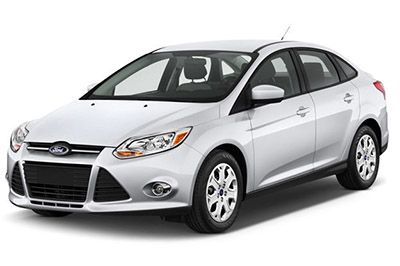

V tomto článku uvažujeme o třetí generaci Ford Focus před faceliftem, vyráběné v letech 2012 až 2014. Zde najdete schémata pojistkových skříní Ford Focus 2012, 2013 a 2014 , získáte informace o umístění panelů pojistek uvnitř vozu, a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Focus 2012-2014
Pojistka (zásuvka) zapalovače cigaret je pojistka č. 61 (zapalovač cigaret, zásuvka) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn na pravé straně pod schránkou v palubní desce (vyjměte spodní část schránky v palubní desce).
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Zavazadlový prostor
Panel pojistek je umístěn v zavazadlovém prostoru za levým podběhem.
Schémata pojistkových skříní
Reklamní inzeráty
2012
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| 56 | 20A | Dodávka palivového čerpadla, TMAF |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | 5A | Pasivní transceiver proti krádeži |
| 60 | 10A | Vnitřní osvětlení, sada spínačů dveří řidiče, osvětlení odkládací schránky, přepínací lavice nad konzolou |
| 61 | 20A | Zapalovač doutníků, zásuvka |
| 62 | 5A | Modul dešťového senzoru, Vlhkostní senzor, Elektrochromatické zrcátko |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | 10A | Odemknutí kufru / dveří zavazadlového prostoru |
| 66 | 20A | Odemykací zdroj DD FF, dvojité zamykání |
| 67 | 7,5A | SYNC®, multifunkční displej, modul Global Positioning System (GPS), kompas |
| 68 | – | Nepoužívá |
| 69 | 5A | Přístrojová deska |
| 70 | 20A | Centralizované napájení zamykání a odemykání |
| 71 | 10A | Ovládací hlava topení (manuální klimatizace), automatická elektronická regulace teploty Duel |
| 72 | 7,5A | Modul volantu |
| 73 | 5A | Datový spojovací konektor |
| 74 | 15A | Napájení potkávacích světlometů |
| 75 | 15A | Napájení mlhového světla |
| 76 | 10A | Napájení reverzního světla |
| 77 | 20A | Dodávka ostřikovače čelního skla |
| 78 | 5A | Spínač zapalování, tlačítko start |
| 79 | 15A | Rádio, DVD přehrávač s navigací, dotykový displej, spínač výstražných světel, spínač zámku dveří |
| 80 | 20A | Dodávka střešního okna |
| 81 | 5A | RF přijímač |
| 82 | 20A | Relé ostřikovače čelního skla |
| 83 | 20A | Centrální zamykání |
| 84 | 20A | Odemykací zdroj DD FF, dvojité zamykání |
| 85 | 7,5A | Indikátor deaktivace airbagu spolujezdce (PADI), spínač vyhřívání předních sedadel, modul vyhřívání (manuální klimatizace), senzor kvality vzduchu, rádio, snímač teploty a vlhkosti v autě |
| 86 | 10A | Modulový airbag, OCS, PADI |
| 87 | – | Nepoužívá |
| 88 | – | Nepoužívá |
| 89 | – | Nepoužívá |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | – | Nepoužívá |
| F3 | – | Nepoužívá |
| F4 | – | Nepoužívá |
| F5 | – | Nepoužívá |
| F6 | – | Nepoužívá |
| F7 | 40A ** | Čerpadlo ABS / ESP |
| F8 | 30A ** | ESP ventil |
| F9 | 30A ** | Odmrazovač zadního okna |
| F10 | 40A ** | Motor ventilátoru topení |
| F11 | – | Nepoužívá |
| F12 | 30A ** | Pojistka relé ECR |
| F13 | 30A ** | Relé startéru |
| F14 | 25A ** | Elektrické zadní okno (bez DCU) |
| F15 | 25A ** | DPS6 |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | 20A ** | Motor předního stěrače |
| F19 | 5A* | Napájení ABS / ESP 15 |
| F20 | 15 A* | troubit |
| F21 | 5A* | Spínač brzdových světel |
| F22 | 15 A* | Systém monitorování baterie |
| F23 | 5A* | Reléové cívky, modul spínače světla |
| F24 | – | Nepoužívá |
| F25 | 10 A* | Elektrické vnější zrcátko (bez DCU) |
| F26 | 15 A* | Automatický přenos síly TCM 30 |
| F27 | 15 A* | Spojka klimatizace |
| F28 | 5A* | Napájení palivového relé TMAF |
| F29 | – | Nepoužívá |
| F30 | – | Nepoužívá |
| F31 | – | Nepoužívá |
| F32 | 10 A* | EGR ventil, turbulenční regulační ventily, vyhřívané kyslíkové senzory |
| F33 | 10 A* | Zapalovací cívky |
| F34 | 10 A* | Vstřikovače |
| F35 | 5A* | Aktivní grilovací roleta |
| F36 | 10 A* | ECM |
| F37 | – | Nepoužívá |
| F38 | 15 A* | Flux ECM / TCM 15 |
| F39 | – | Nepoužívá |
| F40 | 5A* | Napájení EPAS 15 |
| F41 | 20A* | Flux BCM 15 |
| F42 | 15 A* | Stěrač zadního skla |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | 2 5 A* | Elektricky ovládaná přední okna (bez DCU) |
| F47 | 7,5 A* | Vyhřívané zrcátko (bez DCU) |
| F48 | 5A* | Elektrické vnější zrcátko (bez DCU) |
| R1 | – | Nepoužívá |
| R2 | Mikro relé | troubit |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | Mikro relé | Stěrač zadního skla |
| R6 | – | Nepoužívá |
| R7 | – | Nepoužívá |
| R8 | – | Nepoužívá |
| R9 | – | Nepoužívá |
| R10 | Mini relé | Relé startéru |
| R11 | Mikro relé | Spojka klimatizace |
| R12 | Elektrické relé | Fanoušek |
| R13 | Mini relé | Topný ventilátor |
| R14 | Mini relé | Relé řízení motoru (ECR) |
| R15 | Elektrické relé | Rozmrazování zadního okna |
| R16 | Elektrické relé | Zapalování 15 |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v trezoru (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | 10A | Bezklíčový modul vozidla |
| F3 | 5A | Bezklíčové kliky dveří vozidla |
| F4 | 25A | Řídicí jednotka předních levých dveří |
| F5 | 25A | Řídicí jednotka předních pravých dveří |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo |
| F7 | 25A | Ovládací jednotka pravých zadních dveří |
| F8 | – | Nepoužívá |
| F9 | 25A | Motor sedadla řidiče |
| F10 | – | Nepoužívá |
| F11 | – | Nepoužívá |
| F12 | – | Nepoužívá |
| F13 | – | Nepoužívá |
| F14 | – | Nepoužívá |
| F15 | – | Nepoužívá |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | – | Nepoužívá |
| F19 | – | Nepoužívá |
| F20 | – | Nepoužívá |
| F21 | – | Nepoužívá |
| F22 | – | Nepoužívá |
| F23 | 25A | Zesilovač zvuku |
| F24 | – | Nepoužívá |
| F25 | – | Nepoužívá |
| F26 | – | Nepoužívá |
| F27 | – | Nepoužívá |
| F28 | – | Nepoužívá |
| F29 | 5A | Kamera parkovacího asistenta |
| F30 | 5A | Pomocný parkovací modul |
| F31 | – | Nepoužívá |
| F32 | – | Nepoužívá |
| F33 | – | Nepoužívá |
| F34 | 15A | Vyhřívání sedadla řidiče |
| F35 | 15A | Vyhřívání sedadel spolujezdce |
| F36 | – | Nepoužívá |
| F37 | 5A | Střešní okno |
| F38 | – | Nepoužívá |
| F39 | – | Nepoužívá |
| F40 | – | Nepoužívá |
| F41 | – | Nepoužívá |
| F42 | – | Nepoužívá |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| R1 | Elektrické relé | Zadní relé 15 (2/88) |
| R2 | – | Nepoužívá |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
2013
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| 56 | 20A | Napájení palivového čerpadla, hmotnostní průtokoměr |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | 5A | Pasivní transceiver proti krádeži |
| 60 | 10A | Vnitřní osvětlení, sada spínačů dveří řidiče, osvětlení odkládací schránky, přepínací lavice nad konzolou |
| 61 | 20A | Zapalovač doutníků, zásuvka |
| 62 | 5A | Modul dešťového senzoru, Vlhkostní senzor, Automatické stmívání zpětného zrcátka |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | 10A | Odemknutí zavazadlového prostoru |
| 66 | 20A | Napájení odemykání dveří řidiče, dvojité zamykání |
| 67 | 7,5A | SYNC®, multifunkční displej, modul globálního polohovacího systému, kompas |
| 68 | – | Nepoužívá |
| 69 | 5A | Přístrojová deska |
| 70 | 20A | Centralizované napájení zamykání a odemykání |
| 71 | 10A | Ovládací hlava topení (manuální klimatizace), Duel elektronická automatická regulace teploty |
| 72 | 7,5A | Modul volantu |
| 73 | 5A | Datový spojovací konektor |
| 74 | 15A | Napájení potkávacích světlometů |
| 75 | 15A | Napájení mlhového světla |
| 76 | 10A | Napájení reverzního světla |
| 77 | 20A | Dodávka ostřikovače čelního skla |
| 78 | 5A | Spínač zapalování, tlačítko start |
| 79 | 15A | Rádio, DVD přehrávač s navigací, dotykový displej, spínač výstražných světel, spínač zámku dveří |
| 80 | 20A | Dodávka střešního okna |
| 81 | 5A | Rádiofrekvenční přijímač |
| 82 | 20A | Relé ostřikovače čelního skla |
| 83 | 20A | Centrální zamykání |
| 84 | 20A | Napájení odemykání dveří řidiče, dvojité zamykání |
| 85 | 7,5A | Indikátor deaktivace airbagu spolujezdce, spínač vyhřívání předních sedadel, modul topení (manuální klimatizace), senzor kvality vzduchu, rádio, snímač teploty a vlhkosti v autě |
| 86 | 10A | Modul airbagu, systém klasifikace cestujících, indikátor deaktivace airbagu spolujezdce |
| 87 | – | Nepoužívá |
| 88 | – | Nepoužívá |
| 89 | – | Nepoužívá |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | – | Nepoužívá |
| F3 | – | Nepoužívá |
| F4 | – | Nepoužívá |
| F5 | – | Nepoužívá |
| F6 | – | Nepoužívá |
| F7 | 40A ** | Protiblokovací brzdový systém / Pumpa elektronického stabilizačního programu |
| F8 | 30A ** | Elektronický ventil stabilizačního programu |
| F9 | 30A ** | Vyhřívané zadní okno |
| F10 | 40A ** | Motor ventilátoru topení |
| F11 | – | Nepoužívá |
| F12 | 30A ** | Relé ovládání motoru |
| F13 | 30A ** | Relé startéru |
| F14 | 25A ** | Elektrické zadní okno (bez ovládací skříňky dveří) |
| F15 | 25A ** | Automatická převodovka |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | 20A ** | Motor předního stěrače |
| F19 | 5A* | Protiblokovací systém / elektronický stabilizační program 15 potravin |
| F20 | 15A* | troubit |
| F21 | 5A* | Spínač brzdových světel |
| F22 | 15A* | Systém monitorování baterie |
| F23 | 5A* | Reléové cívky, modul spínače světla |
| F24 | – | Nepoužívá |
| F25 | 10 A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří) |
| F26 | 15A* | Řídicí modul převodovky 30 napájecí zdroj automatické převodovky |
| F27 | 15A* | Spojka klimatizace |
| F28 | 5A* | Hmotnostní průtok paliva Reléový výkon |
| F29 | 20 A* | Nepoužívá se (náhradní) |
| F30 | – | Nepoužívá |
| F31 | – | Nepoužívá |
| F32 | 10 A* | Regulační ventil výfukových plynů, vířivé regulační ventily, senzory vyhřívaného kyslíku |
| F33 | 15A* | Zapalovací cívky |
| F34 | 10 A* | Vstřikovače |
| F35 | 5A* | Aktivní grilovací roleta |
| F36 | 10 A* | Řídicí modul motoru |
| F37 | – | Nepoužívá |
| F38 | 15A* | Řídicí modul motoru / řídicí modul převodovky 15 výkon |
| F39 | 5A* | Modul ovládání světlometů (Focus ST) |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj |
| F41 | 20A* | 15 řídicí modul tělesa |
| F42 | 15A* | Stěrač zadního skla |
| F43 | 15A* | HID nastavení světlometů (Focus ST) |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | 25A* | Elektricky ovládaná přední okna (bez ovládací skříňky dveří) |
| F47 | 7,5 A* | Vyhřívané zrcátko (bez ovládací skříňky dveří) |
| F48 | 5A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří) |
| R1 | – | Nepoužívá |
| R2 | Mikro relé | troubit |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | Mikro relé | Stěrač zadního skla |
| R6 | – | Nepoužívá |
| R7 | – | Nepoužívá |
| R8 | – | Nepoužívá |
| R9 | – | Nepoužívá |
| R10 | Mini relé | Relé startéru |
| R11 | Mikro relé | Spojka klimatizace |
| R12 | Elektrické relé | Fanoušek |
| R13 | Mini relé | Topný ventilátor |
| R14 | Mini relé | Relé řízení motoru |
| R15 | Elektrické relé | Vyhřívané zadní okno |
| R16 | Elektrické relé | Zapalování 15 |
| * Mini pojistky ** Patronové pojistky |
Reklamní inzeráty
Zavazadlový prostor
Přidělení pojistek v trezoru (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | 10A | Bezklíčový modul vozidla |
| F3 | 5A | Bezklíčové kliky dveří vozidla |
| F4 | 25A | Řídicí jednotka předních levých dveří |
| F5 | 25A | Řídicí jednotka předních pravých dveří |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo |
| F7 | 25A | Ovládací jednotka pravých zadních dveří |
| F8 | – | Nepoužívá |
| F9 | 25A | Motor sedadla řidiče |
| F10 | – | Nepoužívá |
| F11 | – | Nepoužívá |
| F12 | – | Nepoužívá |
| F13 | – | Nepoužívá |
| F14 | – | Nepoužívá |
| F15 | – | Nepoužívá |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | – | Nepoužívá |
| F19 | – | Nepoužívá |
| F20 | – | Nepoužívá |
| F21 | – | Nepoužívá |
| F22 | – | Nepoužívá |
| F23 | 25A | Zesilovač zvuku |
| F24 | – | Nepoužívá |
| F25 | – | Nepoužívá |
| F26 | – | Nepoužívá |
| F27 | – | Nepoužívá |
| F28 | – | Nepoužívá |
| F29 | 5A | Kamera parkovacího asistenta |
| F30 | 5A | Pomocný parkovací modul |
| F31 | – | Nepoužívá |
| F32 | – | Nepoužívá |
| F33 | – | Nepoužívá |
| F34 | 15A | Vyhřívání sedadla řidiče |
| F35 | 15A | Vyhřívání sedadel spolujezdce |
| F36 | – | Nepoužívá |
| F37 | 5A | střešní okno |
| F38 | – | Nepoužívá |
| F39 | – | Nepoužívá |
| F40 | – | Nepoužívá |
| F41 | – | Nepoužívá |
| F42 | – | Nepoužívá |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| R1 | Elektrické relé | Zadní relé 15 (2/88) |
| R2 | – | Nepoužívá |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
2014
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F56 | 20A | Napájení palivového čerpadla, hmotnostní průtokoměr |
| F57 | – | Nepoužívá |
| F58 | – | Nepoužívá |
| F59 | 5A | Pasivní transceiver proti krádeži |
| F60 | 10A | Vnitřní osvětlení, sada spínačů dveří řidiče, osvětlení odkládací schránky, přepínací lavice nad konzolou |
| F61 | 20A | Zapalovač doutníků, zásuvka |
| F62 | – | Nepoužívá |
| F63 | – | Nepoužívá |
| F64 | – | Nepoužívá |
| F65 | 10A | Odemknutí zavazadlového prostoru |
| F66 | 20A | Napájení odemykání dveří řidiče |
| F67 | 7,5A | SYNC, multifunkční displej, modul globálního polohovacího systému, kompas |
| F68 | – | Nepoužívá |
| F69 | 5A | Skupina přístrojů, Minor group (Focus ST) |
| F70 | 20A | Centralizované napájení zamykání a odemykání |
| F71 | 10A | Ovládací hlava topení (manuální klimatizace), Duel elektronická automatická regulace teploty |
| F72 | 7,5A | Modul volantu |
| F73 | 7,5A | Datový spojovací konektor |
| F74 | 15A | Napájení potkávacích světlometů |
| F75 | 15A | Napájení mlhového světla |
| F76 | 10A | Napájení reverzního světla |
| F77 | 20A | Čerpadlo ostřikovače čelního skla |
| F78 | 5A | Spínač zapalování, tlačítko start |
| F79 | 15A | Rádio, navigační DVD přehrávač, spínač výstražných světel, spínač zámku dveří |
| F80 | 20A | Dodávka střešního okna |
| F81 | 5A | Rádiofrekvenční přijímač |
| F82 | 20A | Hmotnost čerpadla ostřikovače čelního skla |
| F83 | 20A | Centrální zamykání na zemi |
| F84 | 20A | Odemykací hmota dveří řidiče |
| F85 | 7,5A | Spínač vyhřívání předních sedadel, modul vyhřívání (manuální klimatizace), senzor kvality vzduchu, rádio, snímač teploty a vlhkosti automobilu, průhledné střešní okno |
| F86 | 10A | Modul airbagu, systém klasifikace cestujících, indikátor deaktivace airbagu spolujezdce |
| F87 | – | Nepoužívá |
| F88 | 25A | Napájení pro F67, F69, F71 a F79 |
| F89 | – | Nepoužívá |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F7 | 40A ** | Protiblokovací brzdový systém / Pumpa elektronického stabilizačního programu |
| F8 | 30A ** | Elektronický ventil stabilizačního programu |
| F9 | 30A ** | Vyhřívané zadní okno |
| F10 | 40A ** | Motor ventilátoru topení |
| F11 | 30A ** | Napájení řídicího modulu karoserie KL30 |
| F12 | 30A ** | Relé ovládání motoru |
| F13 | 30A ** | Relé startéru |
| F14 | 25A ** | Elektrické zadní okno (bez ovládací skříňky dveří) |
| FI 5 | 25A ** | Automatická převodovka |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | 20A ** | Motor předního stěrače |
| F19 | 5A* | Protiblokovací systém / elektronický stabilizační program 15 potravin |
| F20 | 15 A* | troubit |
| F21 | 5A* | Spínač brzdových světel |
| F22 | 15 A* | Systém monitorování baterie |
| F23 | 5A* | Reléové cívky, modul spínače světla |
| F24 | 15 A* | Nepoužívá se (náhradní) |
| F25 | 10 A* | Elektrické vnější zrcátko (bez řídicí jednotky dveří) |
| F26 | 15 A* | Řídicí modul převodovky 30 napájecí zdroj automatické převodovky |
| F27 | 15 A* | Spojka klimatizace |
| F28 | 5A* | Hmotnostní průtok přivádí relé paliva |
| F29 | 20A* | Nepoužívá se (náhradní) |
| F30 | 5A* | Napájení pro údržbu elektronického řídicího modulu |
| F31 | – | Nepoužívá |
| F32 | 10 A* | Regulační ventil výfukových plynů, vířivé regulační ventily, senzory vyhřívaného kyslíku |
| F33 | 10 A* | Zapalovací cívky |
| F33 | 15 A* | Zapalovací cívky (Focus ST) |
| F34 | 10 A* | Vstřikovače |
| F35 | 5A* | Aktivní grilovací roleta |
| F36 | 10 A* | Řídicí modul motoru |
| F37 | – | Nepoužívá |
| F38 | 15 A* | Řídicí modul motoru / řídicí modul převodovky 15 výkon |
| F39 | 5A* | Modul ovládání světlometů (Focus ST) |
| F40 | 5A* | Elektronický posilovač řízení 15 napájecí zdroj |
| F41 | 20A* | 15 řídicí modul tělesa |
| F42 | 15 A* | Stěrač zadního skla |
| F43 | 15 A* | Vyrovnávání světlometů s vysokou intenzitou (Focus ST) |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | 25A* | Elektricky ovládaná přední okna (bez ovládací skříňky dveří) |
| F47 | 7,5 A* | Vyhřívané zrcátko (bez ovládací skříňky dveří) |
| F48 | – | Nepoužívá |
| R1 | – | Nepoužívá |
| R2 | Mikro relé | troubit |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | Mikro relé | Stěrač zadního skla |
| R6 | – | Nepoužívá |
| R7 | – | Nepoužívá |
| R8 | Elektrické relé | Relé příslušenství KL15 |
| R9 | – | Nepoužívá |
| R10 | Mini relé | Relé startéru |
| R11 | Mikro relé | Spojka klimatizace |
| R12 | Elektrické relé | Fanoušek |
| R13 | Mini relé | Topný ventilátor |
| R14 | Mini relé | Relé řízení motoru |
| R15 | Elektrické relé | Vyhřívané zadní okno |
| R16 | Elektrické relé | Zapalování 15 |
| * Mini pojistky ** Patronové pojistky |
Zavazadlový prostor
Reklamní inzeráty
Přidělení pojistek v kufru (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá |
| F2 | 10A | Bezklíčový modul vozidla |
| F3 | 5A | Bezklíčové kliky dveří vozidla |
| F4 | 25A | Řídicí jednotka předních levých dveří |
| F5 | 25A | Řídicí jednotka předních pravých dveří |
| F6 | 25A | Řídicí jednotka zadních dveří vlevo |
| F7 | 25A | Ovládací jednotka pravých zadních dveří |
| F8 | – | Nepoužívá |
| F9 | 25A | Motor sedadla řidiče |
| F10 | 25A | Zesilovač zvuku |
| F11 | – | Nepoužívá |
| F12 | – | Nepoužívá |
| F13 | – | Nepoužívá |
| F14 | – | Nepoužívá |
| FI 5 | – | Nepoužívá |
| F 16 | – | Nepoužívá |
| F17 | – | Nepoužívá |
| F18 | – | Nepoužívá |
| F19 | – | Nepoužívá |
| F20 | – | Nepoužívá |
| F21 | – | Nepoužívá |
| F22 | – | Nepoužívá |
| F23 | – | Nepoužívá |
| F24 | – | Nepoužívá |
| F25 | – | Nepoužívá |
| F26 | – | Nepoužívá |
| F27 | – | Nepoužívá |
| F28 | – | Nepoužívá |
| F29 | 5A | Kamera parkovacího asistenta |
| F30 | 5A | Pomocný parkovací modul |
| F31 | – | Nepoužívá |
| F32 | – | Nepoužívá |
| F33 | – | Nepoužívá |
| F34 | 15A | Vyhřívání sedadla řidiče |
| F35 | 15A | Vyhřívání sedadel spolujezdce |
| F36 | – | Nepoužívá |
| F37 | – | Nepoužívá |
| F38 | – | Nepoužívá |
| F39 | – | Nepoužívá |
| F40 | – | Nepoužívá |
| F41 | – | Nepoužívá |
| F42 | – | Nepoužívá |
| F43 | – | Nepoužívá |
| F44 | – | Nepoužívá |
| F45 | – | Nepoužívá |
| F46 | – | Nepoužívá |
| R1 | Elektrické relé | Zadní relé 15 (2/88) |
| R2 | – | Nepoužívá |
| R3 | – | Nepoužívá |
| R4 | – | Nepoužívá |
| R5 | – | Nepoužívá |
| R6 | – | Nepoužívá |
