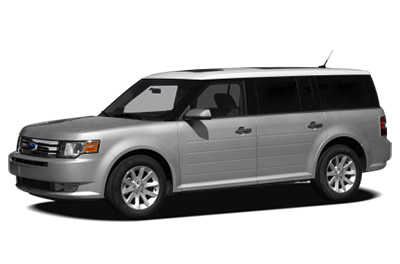

V tomto článku zvažujeme Ford Flex před faceliftem, vyráběný v letech 2009 až 2012. Zde najdete schémata pojistkových skříní Ford Flex 2009, 2010, 2011 a 2012 , získáte informace o umístění pojistkových panelů uvnitř automobilu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Flex 2009-2012
Pojistky zapalovače cigaret (napájecí zásuvka) jsou pojistky č. 6, č. 18, č. 19 a in21 v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn pod přístrojovou deskou vlevo od volantu.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Pomocný reléový box (je -li k dispozici)
Reléová skříň je umístěna v motorovém prostoru vedle rozvodné skříně.
Schémata pojistkových skříní
Reklamní inzeráty
2009
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2009)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Řidičův inteligentní okenní motor |
| 2 | 15A | Nepoužívá se (náhradní) |
| 3 | 15A | Family Entertainment System (FES) |
| 4 | 30A | Měnič DC / AC |
| Pět | 10A | Logický napájecí zdroj pro pojistku v prostoru pro cestující, osvětlení klávesnice, BTSI |
| 6 | 20A | Klapky |
| 7 | 10A | Potkávací světlomety (vlevo) |
| osm | 10A | Potkávací světlomety (vpravo) |
| devět | 15A | Vnitřní osvětlení, Nabíjecí světla |
| deset | 15A | Podsvícení, louže |
| jedenáct | 10A | Pohon všech kol |
| 12 | 7,5A | Nepoužívá se (náhradní) |
| 13 | 5A | Klávesnice, spínač zrcátek, paměťový modul, logika DSM, nastavitelné pedály |
| čtrnáct | 10A | Elektrický modul zadních výklopných dveří, CID, MGM |
| patnáct | 10A | Hlava klimatizace |
| šestnáct | 15A | EFP, navigační obrazovka |
| 17 | 20A | Veškerý výkon motoru elektrického zámku, odemykání zadních dveří |
| 18 | 20A | Elektrická sedadla 2. řady, vyhřívaná přední sedadla |
| devatenáct | 25A | Měsíční střecha |
| dvacet | 15A | Konektor OBDII, paměťové místo |
| 21 | 15A | Mlhovky |
| 22 | 15A | Parkovací světla, Osvětlení |
| 23 | 15A | Červená světla |
| 24 | 20A | Relé houkačky |
| 25 | 10A | Svítidla na vyžádání / vnitřní osvětlení, elektricky sklopné sedadlo (2. řada) |
| 26 | 10A | Skupina panelu |
| 27 | 20A | Spínač zapalování |
| 28 | 5A | Rádio, signál spuštění rádia |
| 29 | 5A | Skupina panelu |
| třicet | 5A | Přepínač Overdrive a přepínač do kopce |
| 31 | 10A | Nepoužívá se (náhradní) |
| 32 | 10A | Modul ovládání zádržného systému |
| 33 | 10A | Relé nabíjení baterie |
| 34 | 5A | Snímač rychlosti stáčení, ABS R / S, cívka relé chladničky |
| 35 | 10A | Senzor otáčení řízení, Zadní parkovací asistent, Vyhřívané moduly sedadel, AWT), měnič DC / AC |
| 36 | 5A | Modul PATS |
| 37 | 10A | Nepoužívá se (náhradní) |
| 38 | 20A | Nepoužívá se (náhradní) |
| 39 | 20A | Rádio |
| 40 | 20A | Vyhřívaná sedadla druhé řady |
| 41 | 15A | Ukázka osvětlení, ES zrcátko, střešní okno, vzorky předního zámku, rádio |
| 42 | 10A | Nepoužívá se (náhradní) |
| 43 | 10A | Pomocné relé, relé vyhřívání podsvícení, zadní stěrač |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Reléové cívky: PDB, přední a zadní stěrače, motor předního ventilátoru |
| 46 | 7,5A | Senzor klasifikace cestujících (OCS), indikátor deaktivace spolujezdce (PADI) |
| 47 | 30A jistič | Elektrická okna |
| 48 | Plné ISO relé | Relé příslušenství zpožděno |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v rozvodné skříni (2009)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 2 | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 3 | – | Nepoužívá |
| 4 | 30A* | Stěrače |
| Pět | 30A* | Elektricky nastavitelné sedadlo spolujezdce |
| 6 | 20 A* | Elektrická zásuvka (palubní deska) |
| 7 | 30A* | Zesilovač |
| osm | – | Nepoužívá |
| devět | 40A* | Protiblokovací brzdový systém (ABS) / čerpadlo AdvanceTrac |
| deset | 30A* | Vstup |
| jedenáct | 30A* | Relé řídicího modulu hnacího ústrojí (PCM) |
| 12 | 20 A* | Vanne ABS / AdvanceTrac |
| 13 | 20A ** | SKRYTÝ odešel |
| čtrnáct | 10A ** | Vypínač brzdy (BOO) |
| patnáct | 15A ** | Lednička |
| šestnáct | 20A ** | SKRYTÉ správně |
| 17 | 10A ** | Alternátor |
| 18 | 20 A* | Napájecí zásuvka na zadním čtvrtletí |
| devatenáct | 20 A* | Elektrická zásuvka (přední konzola) |
| dvacet | 40A* | Zadní odmrazovač |
| 21 | 20 A* | Napájecí zásuvka na zadní konzole |
| 22 | 20 A* | zesilovač subwooferu |
| 23 | 7,5 A ** | PCM Keep Alive Power, Canister évent |
| 24 | 10A ** | Relé spojky klimatizace |
| 25 | 25A ** | Stěrač zadního skla |
| 26 | 20A ** | Nouzové relé |
| 27 | 15 A ** | Palivové relé (řídicí modul palivového čerpadla, palivové čerpadlo) |
| 28 | 80A* | Fanoušek |
| 29 | 30A* | Elektrická brzda (tažení přívěsu) |
| třicet | 40A* | Nabíjení baterie (tažení) |
| 31 | 30A* | Pomocné relé ventilátoru |
| 32 | 30A* | Motory sedadla řidiče, paměťový modul |
| 33 | – | Nepoužívá |
| 34 | 30A* | Elektrické dveře zavazadlového prostoru |
| 35 | 40A* | Přední motor ventilátoru klimatizace |
| 36 | 10A ** | Nouzová světla |
| 37 | 10A ** | Spuštění / spuštění PCM |
| 38 | 5A ** | Odložené osvětlení |
| 39 | Dioda | Palivová dioda |
| 40 | Dioda | Dioda OTIS |
| 41 | Relé G8VA | spojka klimatizace |
| 42 | Relé G8VA | Palivové čerpadlo |
| 43 | Relé G8VA | Záloha |
| 44 | Relé G8VA | Lednička |
| 45 | – | Nepoužívá |
| 46 | 15A ** | VPWR2, VPWR3 |
| 47 | 15A ** | PCM VPWR1 |
| 48 | 15A ** | PCM VPWR4 |
| 49 | 10A ** | Vyhřívaná zrcátka |
| padesáti | Plné ISO relé | Relé PCM |
| 51 | Plné ISO relé | Relé motoru ventilátoru |
| 52 | Plné ISO relé | Relé startéru |
| 53 | Plné ISO relé | Relé odmrazování vzadu |
| 54 | Plné ISO relé | Relé motoru pomocného ventilátoru |
| 55 | Plné ISO relé | Relé předního stěrače |
| 56 | – | Nepoužívá |
| 57 | Plné ISO relé | Relé zadních stěračů |
| 58 | Vysoký proud | Relé nabíjení baterie (tažení) |
| * Patronové pojistky ** Mini pojistky |
Pomocný reléový box
Pomocný reléový box
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 10A | Tažné couvací světlo |
| 2 | 15A | Brzdová světla / indikátory tažení |
| 3 | – | Nepoužívá |
| 4 | – | Nepoužívá |
| Pět | – | Nepoužívá |
| 6 | – | Nepoužívá |
| 7 | – | Nepoužívá |
| osm | – | Nepoužívá |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | 20A | Tažná parkovací světla |
| 13 | Micro ISO | Trailer doleva |
| čtrnáct | Micro ISO | Trailer vpravo |
| patnáct | – | Nepoužívá |
| šestnáct | Micro ISO | Tažná parkovací lampa |
2010
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2010)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Řidičův inteligentní okenní motor |
| 2 | 15A | Brzdová světla / indikátory tažení |
| 3 | 15A | Nepoužívá se (náhradní) |
| 4 | 30A | Měnič DC / AC |
| Pět | 10A | Osvětlení klávesnice, 3. řada sedadel spolujezdce, zámek brzdy převodovky |
| 6 | 20A | Klapky |
| 7 | 10A | Potkávací světlomety (vlevo) |
| osm | 10A | Potkávací světlomety (vpravo) |
| devět | 15A | Vnitřní osvětlení, Nabíjecí světla |
| deset | 15A | Podsvícení, louže |
| jedenáct | 10A | Pohon všech kol (AWD) |
| 12 | 7,5A | Nepoužívá se (náhradní) |
| 13 | 5A | Klávesnice, spínač zrcátek, paměťový modul, logika DSM, nastavitelné pedály |
| čtrnáct | 10A | Elektrický modul zadních výklopných dveří, centrální informační displej, SYNC®, modul GPS |
| patnáct | 10A | Hlava klimatizace |
| šestnáct | 15A | Elektronický dokončovací panel, navigační obrazovka |
| 17 | 20A | Veškerý výkon motoru elektrického zámku, odemykání zadních dveří |
| 18 | 20A | Elektricky sklopná sedadla 2. řady, vyhřívaná sedadla |
| devatenáct | 25A | Měsíční střecha |
| dvacet | 15A | Konektor datového spojení, paměťové místo |
| 21 | 15A | Mlhovky, Mlhovka |
| 22 | 15A | Parkovací světla |
| 23 | 15A | Červená světla |
| 24 | 20A | troubit |
| 25 | 10A | Svítidla na vyžádání / Vnitřní osvětlení, Elektricky sklopná sedadla |
| 26 | 10A | Skupina panelu |
| 27 | 20A | Spínač zapalování |
| 28 | 5A | Rádio/navigace |
| 29 | 5A | Skupina panelu |
| třicet | 5A | Řadicí páka |
| 31 | 10A | Nepoužívá se (náhradní) |
| 32 | 10A | Modul ovládání zádržného systému |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 5A | Regulace stability rolování, cívka relé chladničky |
| 35 | 10A | Senzor úhlu řízení, Zadní parkovací asistent, Aktivní parkovací asistent, Vyhřívané sedadlo, AWD, Měnič DC / AC |
| 36 | 5A | Modul pasivního systému proti krádeži |
| 37 | 10A | Nepoužívá se (náhradní) |
| 38 | 20A | Tažná parkovací světla |
| 39 | 20A | Rádio/navigace |
| 40 | 20A | Vyhřívaná zadní sedadla |
| 41 | 15A | Přepínač světel, Zpětné zrcátko s automatickým stmíváním, Průhledná střecha, Okolní osvětlení |
| 42 | 10A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé přídavné klimatizace, relé odmrazování zadního okna, zadní stěrač |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Relé stěračů, relé klimatizace |
| 46 | 7,5A | Senzor klasifikace cestujících (OCS), indikátor deaktivace spolujezdce (PADI) |
| 47 | 30A jistič | Elektrická okna |
| 48 | Plné ISO relé | Zpožděné relé příslušenství |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2010)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 2 | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 3 | 30A* | Ovladač tažné brzdy |
| 4 | 30A* | Stěrače |
| Pět | 30A* | Elektricky nastavitelné sedadlo spolujezdce |
| 6 | 20A* | Elektrická zásuvka (palubní deska) |
| 7 | 30A* | Zesilovač |
| osm | – | Nepoužívá |
| devět | 40A* | Čerpadlo protiblokovacího systému (ABS) |
| deset | 30A* | Relé startéru |
| jedenáct | 30A* | Relé řídicího modulu hnacího ústrojí (PCM) |
| 12 | 20A* | Ventil ABS |
| 13 | 20 A ** | Levý světlomet s vysokou intenzitou (HID) |
| čtrnáct | 10 A ** | Vypínač brzdy (BOO) |
| patnáct | 25A ** | Stěrač zadního skla |
| šestnáct | 20 A ** | Pravý HID světlomet |
| 17 | 10 A ** | Senzor alternátoru |
| 18 | 20A* | Zadní elektrická zásuvka |
| devatenáct | 20A* | Zásuvka přístrojové desky |
| dvacet | 40A* | Zadní odmrazovač |
| 21 | 20A* | Elektrická zásuvka konzoly |
| 22 | 20A* | Zesilovač subwooferu |
| 23 | 10 A ** | PCM udržuje napájení naživu, odvzdušnění kazety |
| 24 | 10 A ** | spojka klimatizace |
| 25 | 15A ** | Lednička |
| 26 | 20 A ** | Nouzové relé |
| 27 | 15A ** | Palivové relé (řídicí modul palivového čerpadla, palivové čerpadlo) |
| 28 | 80A* | Fanoušek |
| 29 | – | Nepoužívá |
| třicet | 30A* | Nabíjení baterie (tažení) |
| 31 | 40A* | Pomocný motor dmychadla |
| 32 | 30A* | Motor sedadla řidiče |
| 33 | 30A* | Elektrická sedadla ve 3. řadě |
| 34 | 30A* | Elektrické dveře zavazadlového prostoru |
| 35 | 40A* | Přední ventilátor klimatizace |
| 36 | 10 A ** | Nouzová světla |
| 37 | 10 A ** | Spuštění / spuštění PCM |
| 38 | 10 A ** | Tažná světla pro couvání |
| 39 | Dioda | Palivová dioda |
| 40 | Dioda | Integrovaná startovací dioda s jedním klíčem |
| 41 | Relé G8VA | Tažná parkovací lampa |
| 42 | Relé G8VA | Kontrolka zastavení / směrovky (vlevo) |
| 43 | Relé G8VA | Kontrolka tažení / směrové světlo (vpravo) |
| 44 | Relé G8VA | Relé zpětného světla |
| 45 | – | Nepoužívá |
| 46 | 15A ** | Výkon vozidla 2, Výkon vozidla 3 |
| 47 | 15A ** | Koňská síla vozidla 1 – Koňská síla CFM (pouze základní motor) |
| 47 | 20 A ** | Napájení vozidla 1 – napájecí zdroj PCM (pouze EcoBoost) |
| 48 | 15A ** | Výkon vozidla – cívky |
| 49 | 10 A ** | Vyhřívaná zrcátka |
| padesáti | Mikro relé HC | Motor větráku |
| 51 | Mikro relé HC | Stěrač zadního skla |
| 52 | Mikro relé HC | Vstup |
| 53 | Mikro relé HC | Elektrická sedadla ve 3. řadě |
| 54 | – | Nepoužívá |
| 55 | Mikro relé HC | Relé předního stěrače |
| 56 | Mikro relé HC | Odmrazovač zadního okna |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | Mikro relé HC | Pomocný motor dmychadla |
| 60 | Mikro relé HC | Nabíjení tažné baterie |
| 61 | – | Nepoužívá |
| 62 | Relé G8VA | Lednička |
| 63 | – | Nepoužívá |
| 64 | Mikro relé HC | PCM |
| 65 | Relé G8VA | spojka klimatizace |
| 66 | Relé G8VA | Palivové čerpadlo |
| * Patronové pojistky ** Mini pojistky |
2011
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2011)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Řidičův inteligentní okenní motor |
| 2 | 15A | Brzdová světla / tažné zařízení (TT) |
| 3 | 15A | Nepoužívá se (náhradní) |
| 4 | 30A | Měnič DC / AC |
| Pět | 10A | Osvětlení klávesnice, zámek převodovky brzdy |
| 6 | 20A | Klapky |
| 7 | 10A | Potkávací světlomety (vlevo) |
| osm | 10A | Potkávací světlomety (vpravo) |
| devět | 15A | Vnitřní osvětlení, Nabíjecí světla |
| deset | 15A | Podsvícení, louže |
| jedenáct | 10A | Pohon všech kol (AWD) |
| 12 | 7,5A | Nepoužívá se (náhradní) |
| 13 | 5A | Klávesnice, spínač zrcátek, paměťový modul, logika DSM, nastavitelné pedály |
| čtrnáct | 10A | Modul zadních výklopných dveří, centrální informační displej, SYNC®, modul Global Positioning System (GPS), DVD |
| patnáct | 10A | Hlava klimatizace |
| šestnáct | 15A | Elektronický dokončovací panel, navigační obrazovka |
| 17 | 20A | Veškerý výkon motoru elektrického zámku, odemykání zadních dveří |
| 18 | 20A | Elektricky sklopná sedadla 2. řady, vyhřívaná sedadla |
| devatenáct | 25A | Měsíční střecha |
| dvacet | 15A | Konektor datového spojení, paměťové místo |
| 21 | 15A | Mlhovky, Mlhovka |
| 22 | 15A | Parkovací světla |
| 23 | 15A | Červená světla |
| 24 | 20A | troubit |
| 25 | 10A | Svítidla na vyžádání / Vnitřní osvětlení, Elektricky sklopná sedadla |
| 26 | 10A | Skupina panelu |
| 27 | 20A | Spínač zapalování |
| 28 | 5A | Rádio/navigace |
| 29 | 5A | Skupina panelu |
| třicet | 5A | Řadicí páka |
| 31 | 10A | Nepoužívá se (náhradní) |
| 32 | 10A | Modul ovládání zádržného systému |
| 33 | 10A | Cívka relé nabíjení baterie TT |
| 34 | 5A | Regulace stability náklonu, cívka relé chladničky, elektrický posilovač řízení |
| 35 | 10A | Senzor úhlu řízení, Systém detekce zpátečky, Aktivní parkovací asistent, Vyhřívané sedadlo, AWD, Měnič DC / AC, Záložní kamera |
| 36 | 5A | Modul pasivního systému proti krádeži |
| 37 | 10A | Nepoužívá se (náhradní) |
| 38 | 20A | Parkovací světla TT |
| 39 | 20A | Rádio/navigace |
| 40 | 20A | Vyhřívaná zadní sedadla |
| 41 | 15A | Přepínač světel, Zpětné zrcátko s automatickým stmíváním, Průhledná střecha, Okolní osvětlení |
| 42 | 10A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé přídavné klimatizace, relé odmrazování zadního okna, zadní stěrač |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Relé stěračů, relé klimatizace |
| 46 | 7,5A | Senzor klasifikace cestujících (OCS), indikátor deaktivace spolujezdce (PADI) |
| 47 | 30A jistič | Elektrická okna |
| 48 | Plné ISO relé | Zpožděné relé příslušenství |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2011)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 2 | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 3 | 30 A* | Ovladač tažné brzdy |
| 4 | 30 A* | Stěrače |
| Pět | 30 A* | Elektricky nastavitelné sedadlo spolujezdce |
| 6 | 20 A* | Elektrická zásuvka (palubní deska) |
| 7 | 30A* | Zesilovač |
| osm | – | Nepoužívá |
| devět | 40A* | Čerpadlo protiblokovacího systému (ABS) |
| deset | 30A* | Relé startéru |
| jedenáct | 30A* | Relé řídicího modulu hnacího ústrojí (PCM) |
| 12 | 20A* | Ventil ABS |
| 13 | 20A ** | Levý světlomet s vysokou intenzitou (HID) |
| čtrnáct | 10 A ** | Vypínač brzdy (BOO) |
| patnáct | 25A ** | Stěrač zadního skla |
| šestnáct | 20A ** | Pravý HID světlomet |
| 17 | 10 A ** | Senzor alternátoru |
| 18 | 20A* | Zadní elektrická zásuvka |
| devatenáct | 20A* | Elektrická zásuvka konzoly |
| dvacet | 40A* | Zadní odmrazovač |
| 21 | 20A* | Napájecí zásuvka konzoly (zadní část přední konzoly) |
| 22 | 20A* | Zesilovač subwooferu |
| 23 | 10 A ** | PCM udržuje napájení naživu, odvzdušnění kazety |
| 24 | 10 A ** | spojka klimatizace |
| 25 | 15A ** | Lednička |
| 26 | 20 A ** | Nouzové relé |
| 27 | 15A ** | Palivové relé (řídicí modul palivového čerpadla, palivové čerpadlo) |
| 28 | 80A* | Fanoušek |
| 29 | – | Nepoužívá |
| třicet | 30A* | Nabíjení baterie – tažení (TT) |
| 31 | 40A* | Pomocný motor dmychadla |
| 32 | 30A* | Motor sedadla řidiče |
| 33 | 30 A* | Elektrická sedadla ve 3. řadě |
| 34 | 30 A* | Elektrické dveře zavazadlového prostoru |
| 35 | 40 A* | Přední ventilátor klimatizace |
| 36 | 10A ** | Nouzová světla |
| 37 | 10A ** | Spuštění / spuštění PCM |
| 38 | 10A ** | Zpětná světla TT |
| 39 | Dioda | Palivová dioda |
| 40 | Dioda | Integrovaná startovací dioda s jedním klíčem |
| 41 | Relé G8VA | Parkovací světlo TT |
| 42 | Relé G8VA | Brzda / kontrolka TT (vlevo) |
| 43 | Relé G8VA | Brzda / kontrolka TT (vpravo) |
| 44 | Relé G8VA | Relé zpětného světla |
| 45 | – | Nepoužívá |
| 46 | 15A ** | Výkon vozidla 2, Výkon vozidla 3 |
| 47 | 20A ** | Výkon vozidla 1 – Výkon CFM |
| 48 | 15 A ** | Napájení vozidla – cívky na zástrčkách |
| 49 | 10A ** | Vyhřívaná zrcátka |
| padesáti | Mikro relé HC | Motor větráku |
| 51 | Mikro relé HC | Stěrač zadního skla |
| 52 | Mikro relé HC | Vstup |
| 53 | Mikro relé HC | Elektrická sedadla ve 3. řadě |
| 54 | – | Nepoužívá |
| 55 | Mikro relé HC | Relé předního stěrače |
| 56 | Mikro relé HC | Odmrazovač zadního okna |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | Mikro relé HC | Pomocný motor dmychadla |
| 60 | Mikro relé HC | Nabíjení baterie TT |
| 61 | – | Nepoužívá |
| 62 | Relé G8VA | Lednička |
| 63 | – | Nepoužívá |
| 64 | Mikro relé HC | PCM |
| 65 | Relé G8VA | spojka klimatizace |
| 66 | Relé G8VA | Palivové čerpadlo |
| * Patronové pojistky ** Mini pojistky |
2012
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Řidičův inteligentní okenní motor |
| 2 | 15A | Brzdová světla / tažné zařízení (TT) |
| 3 | 15A | Nepoužívá se (náhradní) |
| 4 | 30A | Měnič DC / AC |
| Pět | 10A | Osvětlení klávesnice, zámek převodovky brzdy |
| 6 | 20A | Klapky |
| 7 | 10A | Potkávací světlomety (vlevo) |
| osm | 10A | Potkávací světlomety (vpravo) |
| devět | 15A | Vnitřní osvětlení, Nabíjecí světla |
| deset | 15A | Podsvícení, louže |
| jedenáct | 10A | Pohon všech kol (AWD) |
| 12 | 7,5A | Nepoužívá se (náhradní) |
| 13 | 5A | Klávesnice, spínač zrcátek, paměťový modul, logika DSM, nastavitelné pedály |
| čtrnáct | 10A | Modul zadních výklopných dveří, centrální informační displej, SYNC®, modul Global Positioning System (GPS), DVD |
| patnáct | 10A | Hlava klimatizace |
| šestnáct | 15A | Elektronický dokončovací panel, navigační obrazovka |
| 17 | 20A | Veškerý výkon motoru elektrického zámku, odemykání zadních dveří |
| 18 | 20A | Elektricky sklopná sedadla 2. řady, vyhřívaná sedadla |
| devatenáct | 25A | Měsíční střecha |
| dvacet | 15A | Konektor datového spojení, paměťové místo |
| 21 | 15A | Mlhovky, Mlhovka |
| 22 | 15A | Parkovací světla |
| 23 | 15A | Červená světla |
| 24 | 20A | troubit |
| 25 | 10A | Svítidla na vyžádání / Vnitřní osvětlení, Elektricky sklopná sedadla |
| 26 | 10A | Skupina panelu |
| 27 | 20A | Spínač zapalování |
| 28 | 5A | Rádio/navigace |
| 29 | 5A | Skupina panelu |
| třicet | 5A | Řadicí páka |
| 31 | 10A | Nepoužívá se (náhradní) |
| 32 | 10A | Modul ovládání zádržného systému |
| 33 | 10A | Cívka relé nabíjení baterie TT |
| 34 | 5A | Regulace stability náklonu, cívka relé chladničky, elektrický posilovač řízení |
| 35 | 10A | Senzor úhlu řízení, Systém detekce zpátečky, Aktivní parkovací asistent, Vyhřívané sedadlo, AWD, Měnič DC / AC, Záložní kamera |
| 36 | 5A | Modul pasivního systému proti krádeži |
| 37 | 10A | Nepoužívá se (náhradní) |
| 38 | 20A | Parkovací světla TT |
| 39 | 20A | Rádio/navigace |
| 40 | 20A | Vyhřívaná zadní sedadla |
| 41 | 15A | Přepínač světel, Zpětné zrcátko s automatickým stmíváním, Průhledná střecha, Okolní osvětlení |
| 42 | 10A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé přídavné klimatizace, relé odmrazování zadního okna, zadní stěrač |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Relé stěračů, relé klimatizace |
| 46 | 7,5A | Senzor klasifikace cestujících (OCS), indikátor deaktivace spolujezdce (PADI) |
| 47 | 30A jistič | Elektrická okna |
| 48 | Plné ISO relé | Zpožděné relé příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 2 | 80A* | Napájení panelu pojistek v prostoru pro cestující |
| 3 | 30A* | Ovladač tažné brzdy |
| 4 | 30A* | Stěrače |
| Pět | 30A* | Elektricky nastavitelné sedadlo spolujezdce |
| 6 | 20A* | Elektrická zásuvka (palubní deska) |
| 7 | 30A* | Zesilovač |
| osm | – | Nepoužívá |
| devět | 40A* | Čerpadlo protiblokovacího systému (ABS) |
| deset | 30A* | Relé startéru |
| jedenáct | 30A* | Relé řídicího modulu hnacího ústrojí (PCM) |
| 12 | 20A* | Ventil ABS |
| 13 | 20A ** | Levý světlomet s vysokou intenzitou (HID) |
| čtrnáct | 10A ** | Vypínač brzdy (BOO) |
| patnáct | 25A ** | Stěrač zadního skla |
| šestnáct | 20A ** | Pravý HID světlomet |
| 17 | 10A ** | Senzor alternátoru |
| 18 | 20 A* | Zadní elektrická zásuvka |
| devatenáct | 20 A* | Elektrická zásuvka konzoly |
| dvacet | 40 A* | Zadní odmrazovač |
| 21 | 20 A* | Napájecí zásuvka konzoly (zadní část přední konzoly) |
| 22 | – | Nepoužívá |
| 23 | 10A ** | PCM udržuje napájení naživu, odvzdušnění kazety |
| 24 | 10A ** | spojka klimatizace |
| 25 | 15 A ** | Lednička |
| 26 | 20A ** | Nouzové relé |
| 27 | 15 A ** | Palivové relé (řídicí modul palivového čerpadla, palivové čerpadlo) |
| 28 | 80A* | Fanoušek |
| 29 | – | Nepoužívá |
| třicet | 30 A* | Nabíjení baterie – tažení (TT) |
| 31 | 40 A* | Pomocný motor dmychadla |
| 32 | 30 A* | Motor sedadla řidiče |
| 33 | 30 A* | Elektrická sedadla ve 3. řadě |
| 34 | 30 A* | Elektrické dveře zavazadlového prostoru |
| 35 | 40 A* | Přední ventilátor klimatizace |
| 36 | 10A ** | Nouzová světla |
| 37 | 10A ** | Spuštění / spuštění PCM |
| 38 | 10A ** | Zpětná světla TT |
| 39 | Dioda | Palivová dioda |
| 40 | Dioda | Integrovaná startovací dioda s jedním klíčem |
| 41 | Relé G8VA | Parkovací světlo TT |
| 42 | Relé G8VA | Brzda / kontrolka TT (vlevo) |
| 43 | Relé G8VA | Brzda / kontrolka TT (vpravo) |
| 44 | Relé G8VA | Relé zpětného světla |
| 45 | – | Nepoužívá |
| 46 | 15A ** | Výkon vozidla 2, Výkon vozidla 3 |
| 47 | 20A ** | Výkon vozidla 1 – Výkon CFM |
| 48 | 15A ** | Napájení vozidla – cívky na zástrčkách |
| 49 | 10A ** | Vyhřívaná zrcátka |
| padesáti | Mikro relé HC | Motor větráku |
| 51 | Mikro relé HC | Stěrač zadního skla |
| 52 | Mikro relé HC | Vstup |
| 53 | Mikro relé HC | Elektrická sedadla ve 3. řadě |
| 54 | – | Nepoužívá |
| 55 | Mikro relé HC | Relé předního stěrače |
| 56 | Mikro relé HC | Odmrazovač zadního okna |
| 57 | – | Nepoužívá |
| 58 | – | Nepoužívá |
| 59 | Mikro relé HC | Pomocný motor dmychadla |
| 60 | Mikro relé HC | Nabíjení baterie TT |
| 61 | – | Nepoužívá |
| 62 | Relé G8VA | Lednička |
| 63 | – | Nepoužívá |
| 64 | Mikro relé HC | PCM |
| 65 | Relé G8VA | spojka klimatizace |
| 66 | Relé G8VA | Palivové čerpadlo |
| * Patronové pojistky ** Mini pojistky |
