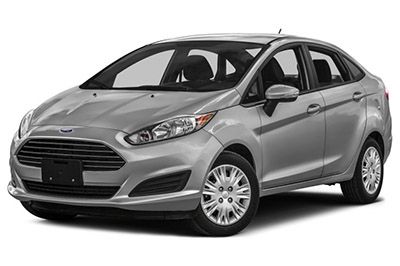

V tomto článku uvažujeme o šesté generaci Ford Fiesta po faceliftu, vyráběné od roku 2014 do roku 2019. Zde najdete schémata pojistkových skříní Ford Fiesta 2014, 2015, 2016, 2017, 2018 a 2019 , získejte informace o umístění panelů pojistek uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Fiesta 2014-2019
Pojistky zapalovače cigaret (elektrická zásuvka) jsou pojistky č. 33 (Pomocné zásuvky) a F32 (od roku 2017: Zadní zásuvky pro pomocné napájení) v pojistkové skříňce palubní desky.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn za schránkou v palubní desce.
Otevřete schránku v palubní desce, zatlačte boky dovnitř a otočte schránku v palubní desce dolů.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
2014
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2014)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Spínač zapalování |
| 2 | 75 A. | Vnitřní zrcátko, stěrače, ovládání relé topení |
| 3 | 75 A. | Přístrojová deska |
| 4 | 75 A. | Indikátor deaktivace airbagu spolujezdce, systém detekce spolujezdce |
| Pět | 15 A. | Integrovaný diagnostický konektor |
| 6 | 10 A. | Couvací světla |
| 7 | 7,5 A | Přístrojový panel, informační a zábavní displej |
| osm | 7,5 A | střešní okno |
| devět | 20 A. | Bezklíčový vstup, bezklíčové startování |
| deset | 15 A. | Zvuková jednotka, SYNC |
| jedenáct | 20 A. | Stěrače |
| 12 | 7,5 A | Klimatizace |
| 13 | 15 A. | Stěrač zadního skla |
| čtrnáct | 20 A. | Bezklíčový vstup, bezklíčové startování |
| patnáct | 15 A. | Spínač stěračů |
| šestnáct | 5 A. | Elektrická vnější zpětná zrcátka, elektrická okna |
| 17 | 15 A. | Vyhřívaná sedadla |
| 18 | 10 A. | Brzdové světlo |
| devatenáct | 7,5 A | Přístrojová deska |
| dvacet | 10 A. | Airbagy |
| 21 | 7,5 A | Elektronický posilovač řízení, sdružený přístroj, zapalování, stěrače, pasivní systém proti krádeži |
| 22 | 7,5 A | Řídicí jednotka převodovky, řídicí modul hnacího ústrojí, protiblokovací systém brzd, elektronický stabilizační program |
| 23 | 7,5 A | Řídicí jednotka převodovky |
| 24 | 7,5 A | Zvuková jednotka |
| 25 | 7,5 A | Elektrická vnější zpětná zrcátka |
| 26 | 7,5 A | Zamkněte a odemkněte |
| 27 | – | Nepoužívá |
| 28 | – | Nepoužívá |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | 30 A. | Elektrická okna |
| 32 | 20 A. | Siréna nouzové baterie |
| 33 | 20 A. | Pomocné zásuvky |
| 34 | 30 A. | Elektrická okna |
| 35 | 20 A. | střešní okno |
| 36 | – | Nepoužívá |
| Relé: | ||
| R1 | Relé zapalování | |
| R2 | Nepoužívá | |
| R3 | Nepoužívá | |
| R4 | Vyhřívané sedadlo řidiče | |
| R5 | Vyhřívané sedadlo spolujezdce | |
| R6 | Bezklíčové startování | |
| R7 | Bezklíčové startování | |
| R8 | Siréna nouzové baterie | |
| R9 | Zpoždění příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2014)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 60 A. | Modul elektronického stabilizačního programu |
| jeden | 40 A. | Protiblokovací brzdový systém |
| 2 | 40 A. | Řídicí jednotka převodovky |
| 3 | 40 A. | Ventilátor chlazení motoru |
| 3 | 60 A. | Modul ventilátoru chlazení motoru |
| 4 | 40 A. | Topný ventilátor |
| Pět | 60 A. | Napájení pojistkové skříňky v prostoru pro cestující (baterie) |
| 6 | 30 A. | Zamkněte a odemkněte |
| 7 | 60 A. | Spínač zapalování |
| osm | 60 A. | Modul řízení hnacího ústrojí |
| devět | 40 A. | Modul elektronického stabilizačního programu |
| deset | 30 A. | Inhibitor rozběhu motoru |
| jedenáct | 30 A. | Palivový systém |
| 12 | 60 A. | Elektrická okna |
| 13 | 60 A. | Vysokorychlostní chladicí ventilátor |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | – | Nepoužívá |
| 17 | 20 A. | Dálkové světlo |
| 18 | 15 A. | Modul řízení hnacího ústrojí |
| devatenáct | 20 A. | Mlhovky |
| dvacet | 15 A. | Emisní systém |
| 21 | 7,5 A | Mlhovky, dálková světla |
| 22 | 15 A. | Zapalovací cívka |
| 22 | 20 A. | Zapalovací cívka |
| 23 | 15 A. | Vnější světla na pravé straně |
| 24 | 10 A. | Emisní systém |
| 25 | 15 A. | Vnější světla na levé straně |
| 26 | 20 A. | Klakson, nouzová siréna, vnitřní osvětlení |
| 27 | 75 A. | Modul systému studeného startu motoru |
| 27 | 15 A. | Vodní čerpadlo, aktivní žaluzie grilu |
| 28 | 15 A. | Směrovky |
| 29 | 20 A. | Stlačený zemní plyn, řídicí modul paliva |
| třicet | 10 A. | Spojka klimatizace |
| 31 | – | Nepoužívá |
| 32 | 75 A. | Řídicí modul hnacího ústrojí, řídicí jednotka převodovky |
| 33 | 10 A. | Vstřikovače paliva |
| 33 | 75 A. | Snímač hmotnostního průtoku vzduchu |
| 34 | 30 A. | Vyhřívaná vnější zrcátka |
| 35 | 10 A. | Mlhové světlo na levé straně |
| 36 | 10 A. | Mlhovka na pravé straně |
| 37 | 10 A. | Dálková světla vlevo |
| 38 | 10 A. | Pravá strana dálkových světel |
| 39 | – | Nepoužívá |
| 40 | – | Nepoužívá |
| 41 | – | Nepoužívá |
| 42 | – | Nepoužívá |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45 | – | Nepoužívá |
| 46 | – | Nepoužívá |
| Relé: | ||
| R1 | Palivový systém na stlačený zemní plyn | |
| R2 | Nepoužívá | |
| R3 | Modul řízení hnacího ústrojí | |
| R4 | Topný ventilátor | |
| R5 | Ventilátor chlazení motoru | |
| R6 | Spojka klimatizace | |
| R7 | Vysokorychlostní ventilátor chlazení motoru | |
| R8 | Nepoužívá | |
| R9 | Inhibitor rozběhu motoru | |
| R10 | Dálkové světlo | |
| R11 | Mlhovky | |
| R12 | Zpětné světlo | |
| R13 | Palivové čerpadlo |
2015
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2015)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 15 A. | Spínač zapalování. |
| 2 | 75 A. | Automatické stmívání vnitřního zpětného zrcátka. Automatické stěrače čelního skla. Ovládání relé topení. |
| 3 | 75 A. | Přístrojová deska. |
| 4 | 75 A. | Indikátor deaktivace airbagu spolujezdce. Systém detekce cestujících. |
| Pět | 15 A. | Integrovaný diagnostický konektor. |
| 6 | 10 A. | Couvací světla. |
| 7 | 7,5 A | Přístrojová deska. Informační a zábavní displej. |
| osm | 7,5 A | Střešní okno |
| devět | 20 A. | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| deset | 15 A. | Zvuková jednotka. Modul SYNC. |
| jedenáct | 20 A. | Stěrače. |
| 12 | 7,5 A | Klimatizace. |
| 13 | 15 A. | Stěrač zadního skla. |
| čtrnáct | 20 A. | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| patnáct | 15 A. | Stěrače. |
| šestnáct | 5 A. | Vnější zrcátka. Elektrická okna. |
| 17 | 15 A. | Vyhřívaná sedadla. |
| 18 | 10 A. | Brzdové světlo. |
| devatenáct | 7,5 A | Přístrojová deska. |
| dvacet | 10 A. | Airbagy |
| 21 | 7,5 A | Elektronický posilovač řízení. Přístrojová deska. Zapalování. Stěrače. Pasivní systém proti krádeži. |
| 22 | 7,5 A | Řídicí jednotka převodovky. Modul řízení hnacího ústrojí. Protiblokovací brzdový systém. Pomáhá se stabilitou. |
| 23 | 7,5 A | Řídicí jednotka převodovky. |
| 24 | 7,5 A | Zvuková jednotka. |
| 25 | 75 A. | Vnější zrcátka. |
| 26 | 75 A. | Centrální zamykání. |
| 27 | – | Nepoužívá. |
| 28 | – | Nepoužívá. |
| 29 | – | Nepoužívá. |
| třicet | – | Nepoužívá. |
| 31 | 30 A. | Elektrická okna. |
| 32 | 20 A. | Siréna nouzové baterie. |
| 33 | 20 A. | Pomocné elektrické zásuvky. |
| 34 | 30 A. | Elektrická okna. |
| 35 | 20 A. | Střešní okno |
| 36 | – | Nepoužívá. |
| Relé: | ||
| R1 | Relé zapalování. | |
| R2 | Nepoužívá. | |
| R3 | Nepoužívá. | |
| R4 | Vyhřívané sedadlo řidiče. | |
| R5 | Vyhřívané sedadlo spolujezdce. | |
| R6 | Dálkové bezklíčové startování. | |
| R7 | Dálkové bezklíčové startování. | |
| R8 | Siréna nouzové baterie. | |
| R9 | Zpoždění příslušenství. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2015)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 60 A. | Pomáhá se stabilitou. |
| jeden | 40 A. | Protiblokovací systém (je-li ve výbavě) |
| 2 | 40 A. | Řídicí modul převodovky. |
| 3 | 40 A. | Fanoušek. |
| 3 | 60 A. | Modul chladicího ventilátoru (1,0 l a 1,6 l EcoBoost) |
| 4 | 40 A. | Motor větráku. |
| Pět | 60 A. | Napájení pojistkové skříňky v prostoru pro cestující. |
| 6 | 30 A. | Centrální zamykání. |
| 7 | 60 A. | Spínač zapalování. |
| osm | 60 A. | Modul řízení hnacího ústrojí. |
| devět | 40 A. | Modul podpory stability. |
| deset | 30 A. | Inhibitor rozběhu motoru. |
| jedenáct | 30 A. | Palivový systém. |
| 12 | 60 A. | Elektrická okna. |
| 13 | 60 A. | Vysokorychlostní chladicí ventilátor (1,0 l EcoBoost) |
| čtrnáct | – | Nepoužívá. |
| patnáct | – | Nepoužívá. |
| šestnáct | – | Nepoužívá. |
| 17 | 20 A. | Dálkové světlo. |
| 18 | 15 A. | Modul řízení hnacího ústrojí. |
| devatenáct | 20 A. | Přední mlhová světla. |
| dvacet | 15 A. | Emisní systém. |
| 21 | 75 A. | Dálkové světlo. |
| 22 | 15 A. | Zapalovací cívka. |
| 22 | 20 A. | Zapalovací cívka (1.0L a 1.6L EcoBoost) |
| 23 | 15 A. | Pravá vnější světla. |
| 24 | 10 A. | Emisní systém. |
| 25 | 15 A. | Levá vnější světla. |
| 26 | 20 A. | Troubit. Siréna nouzové baterie. Vnitřní lampy. |
| 27 | 7,5 A | Modul systému studeného startu motoru (1,6 l Flex-fuel) |
| 27 | 15 A. | Vodní čerpadlo. Aktivní grilovací roleta. (1,0 l EcoBoost) |
| 28 | 15 A. | Směrovky. |
| 29 | 20 A. | Stlačený zemní plyn, řídicí modul paliva (je -li k dispozici) |
| třicet | 10 A. | Spojka klimatizace. |
| 31 | – | Nepoužívá. |
| 32 | 7,5 A | Modul řízení hnacího ústrojí. Řídicí jednotka převodovky. |
| 33 | 10 A. | Vstřikovače paliva. |
| 33 | 7,5 A | Snímač hmotnostního průtoku vzduchu (1,0 L a 1,6 L EcoBoost) |
| 34 | 30 A. | Vyhřívaná vnější zrcátka. |
| 35 | 10 A. | Levé mlhové světlo. |
| 36 | 10 A. | Pravé mlhové světlo. |
| 37 | 10 A. | Levý hlavní paprsek. |
| 38 | 10 A. | Pravý hlavní paprsek. |
| 39 | – | Nepoužívá. |
| 40 | – | Nepoužívá. |
| 41 | – | Nepoužívá. |
| 42 | – | Nepoužívá. |
| 43 | – | Nepoužívá. |
| 44 | – | Nepoužívá. |
| 45 | – | Nepoužívá. |
| 46 | – | Nepoužívá. |
| Relé: | ||
| R1 | Palivový systém na stlačený zemní plyn. | |
| R2 | Nepoužívá. | |
| R3 | Modul řízení hnacího ústrojí. | |
| R4 | Motor větráku. | |
| R5 | Chladicí ventilátor (je -li ve výbavě) | |
| R6 | Spojka klimatizace. | |
| R7 | Vysokorychlostní chladicí ventilátor (1,0 l a 1,6 l EcoBoost) | |
| R8 | Nepoužívá. | |
| R9 | Inhibitor rozběhu motoru. | |
| R10 | Dálkové světlo. | |
| R11 | Přední mlhová světla. | |
| R12 | Zpětné světlo (6stupňová převodovka PowerShift) | |
| R13 | Palivové čerpadlo. | |
| R14 | Nepoužívá. | |
| R15 | Nepoužívá. |
2016
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2016)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | 15A | Spínač zapalování. |
| F2 | 7,5 A | Automatické stmívání vnitřního zpětného zrcátka. Automatické stěrače čelního skla. Ovládání relé topení. |
| F3 | 7,5 A | Přístrojová deska. |
| F4 | 7,5 A | Indikátor deaktivace airbagu spolujezdce. Systém detekce cestujících. |
| F5 | 15A | Integrovaný diagnostický konektor. |
| F6 | 10A | Couvací světla. |
| F7 | 7,5 A | Přístrojová deska. Informační a zábavní displej. |
| F8 | 7,5 A | Střešní okno |
| F9 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F10 | 15A | Zvuková jednotka. Modul SYNC. |
| F11 | 20A | Stěrače. |
| F12 | 7,5 A | Klimatizace. |
| F13 | 15A | Stěrač zadního skla. |
| F14 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F15 | 15A | Stěrače. |
| F 16 | 5A | Vnější zrcátka. Elektrická okna. |
| F17 | 15A | Vyhřívaná sedadla. |
| F18 | 10A | Brzdové světlo. |
| F19 | 7,5 A | Přístrojová deska. |
| F20 | 10A | Airbagy |
| F21 | 7,5 A | Elektronický posilovač řízení. Přístrojová deska. Zapalování. Stěrače. Pasivní systém proti krádeži. |
| F22 | 7,5 A | Řídicí jednotka převodovky. Modul řízení hnacího ústrojí. Protiblokovací brzdový systém. Pomáhá se stabilitou. |
| F23 | 7,5 A | Řídicí jednotka převodovky. |
| F24 | 7,5 A | Zvuková jednotka. |
| F25 | 7,5 A | Vnější zrcátka. |
| F26 | 7,5 A | Centrální zamykání. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | 30A | Elektrická okna. |
| F32 | 20A | Siréna nouzové baterie. |
| F33 | 20A | Pomocné elektrické zásuvky. |
| F34 | 30A | Elektrická okna. |
| F35 | 20A | Střešní okno |
| F36 | – | Nepoužívá. |
| Relé: | ||
| R1 | Relé zapalování. | |
| R2 | Nepoužívá. | |
| R3 | Nepoužívá. | |
| R4 | Vyhřívané sedadlo řidiče. | |
| R5 | Vyhřívané sedadlo spolujezdce. | |
| R6 | Dálkové bezklíčové startování. | |
| R7 | Dálkové bezklíčové startování. | |
| R8 | Siréna nouzové baterie. | |
| R9 | Zpoždění příslušenství. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2016)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| F1 | 40A | Modul protiblokovacího brzdového systému. |
| F1 | 60A | Pomáhá se stabilitou. Modul protiblokovacího brzdového systému. |
| F2 | 40A | Relé ventilátoru chlazení motoru. |
| F2 | 60A | Relé vysokorychlostního ventilátoru chlazení motoru (1,6 l Ecoboost) |
| F3 | 60A | Pojistková skříňka prostoru pro cestující. |
| F4 | 20A | Modul ovládání těla. Dveřní zámky |
| F5 | – | Nepoužívá. |
| F6 | 40A | Relé motoru ventilátoru. Motor větráku. |
| F7 | – | Nepoužívá. |
| F8 | – | Nepoužívá. |
| F9 | 7,5 A | Cívka relé mlhového světla. Cívka relé dálkových světel. |
| F10 | 15A | Modul ovládání těla. Vnější osvětlení na pravé straně. |
| F11 | 15A | Modul ovládání těla. Vnější osvětlení na levé straně. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | 30A | Vstřikovače paliva. |
| F20 | – | Nepoužívá. |
| F21 | 7,5 A | Snímač hmotnostního průtoku vzduchu (1,0 L a 1,6 L EcoBoost) |
| F21 | 10A | Ovladač vstřikovače paliva. |
| F22 | 15A | Modul řízení hnacího ústrojí. |
| F23 | 15A | Snímač vačkového hřídele. Vyhřívané výfukové plyny kyslíkové senzory. |
| F24 | 15A | Zapalovací cívka (1,6 l Sigma) |
| F24 | 20A | Zapalovací cívka (1.0L a 1.6L EcoBoost) |
| F25 | 10A | Variabilní časování vačky 1. Variabilní časování vačky 2. Vypouštěcí ventil nádrže. Reléová cívka R5, R6 a R7. |
| F26 | 7,5 A | Systém ECSS (1,6 l Flex-fuel) |
| F26 | 15A | 1,0 l EcoBoost: Aktivní grilovací klapka, vodní čerpadlo, klimatizace. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | – | Nepoužívá. |
| F32 | 60A | Pojistková skříňka prostoru pro cestující. |
| F33 | 60A | Elektrická okna. |
| F34 | 40A | Řídicí modul převodovky (6stupňový PowerShift) |
| F34 | 60A | Vysokorychlostní ventilátor chlazení motoru (1,0 l EcoBoost) |
| F35 | 40A | Asistenční ventil stability / protiblokovací brzdový systém. |
| F36 | 30A | Relé inhibice startéru. Solenoid startéru. |
| F37 | 30A | Vyhřívané zadní okno. Vyhřívaná zrcátka |
| F38 | 20A | Modul ovládání těla. Šetřič baterie. |
| F39 | 15A | Modul ovládání těla. Směrovky. |
| F40 | – | Nepoužívá. |
| F41 | 10A | Solenoid spojky klimatizace. |
| F42 | 7,5 A | Modul řízení hnacího ústrojí. Řídicí modul převodovky. Ventilační ventil nádoby. |
| F48 | 10A | Levé mlhové světlo. |
| F49 | 10A | Pravé mlhové světlo. |
| F55 | 10A | Levý hlavní paprsek. |
| F56 | 10A | Pravý hlavní paprsek. |
| R12 | Relé řídicího modulu hnacího ústrojí. | |
| R13 | Relé dálkových světel. | |
| R43 | Nepoužívá. | |
| R44 | Relé mlhových světel. | |
| R45 | Relé spojky klimatizace. | |
| R46 | Nepoužívá. | |
| R47 | Relé palivového čerpadla. | |
| R50 | Vysokorychlostní chladicí ventilátor (1,0 l a 1,6 l EcoBoost) | |
| R51 | Relé inhibice startéru. | |
| R52 | Relé motoru ventilátoru. | |
| R53 | Nepoužívá. | |
| R54 | Zpětné světlo. | |
| R57 | Relé ventilátoru chlazení motoru. |
2017
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F1 | 15A | Spínač zapalování. |
| F2 | 7,5 A | Automatické stmívání vnitřního zpětného zrcátka. Automatické stěrače čelního skla. Ovládání relé topení. |
| F3 | 7,5 A | Přístrojová deska. |
| F4 | 7,5 A | Spínač deaktivace airbagu spolujezdce. Systém detekce cestujících. |
| F5 | 15A | Sekundární palubní diagnostický řídicí modul. |
| F6 | 10A | Couvací světla. |
| F7 | 7,5 A | Přístrojová deska. Informační a zábavní displej. |
| F8 | 7,5 A | Střešní okno |
| F9 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F10 | 15A | Zvuková jednotka. Modul SYNC. |
| F11 | 20A | Stěrače. |
| F12 | 7,5 A | Klimatizace. |
| F13 | 15A | Stěrač zadního skla. |
| F14 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F15 | 15A | Stěrače. |
| F 16 | 5A | Vnější zrcátka. Elektrická okna. |
| F17 | 15A | Vyhřívaná sedadla. |
| F18 | 10A | Brzdové světlo. |
| F19 | 7,5 A | Přístrojová deska. |
| F20 | 10A | Airbagy. |
| F21 | 7,5 A | Elektronický posilovač řízení. Přístrojová deska. Zapalování. Stěrače. Pasivní systém proti krádeži. |
| F22 | 7,5 A | Senzor polohy škrticí klapky. Modul řízení hnacího ústrojí. Protiblokovací brzdový systém. Pomáhá se stabilitou. |
| F23 | 7,5 A | Řídicí jednotka převodovky. |
| F24 | 7,5 A | Zvuková jednotka. |
| F25 | 7,5 A | Vyhřívaná vnější zrcátka. |
| F26 | 7,5 A | Centrální zamykání. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | 30A | Elektricky ovládaná zadní okna. |
| F32 | 20A | Siréna nouzové baterie. Zadní pomocné elektrické zásuvky. |
| F33 | 20A | Pomocné elektrické zásuvky. |
| F34 | 30A | Elektricky ovládaná přední okna. |
| F35 | 20A | Střešní okno |
| F36 | – | Nepoužívá. |
| Relé: | ||
| R1 | Relé zapalování. | |
| R2 | Nepoužívá. | |
| R3 | Nepoužívá. | |
| R4 | Vyhřívané sedadlo řidiče. | |
| R5 | Vyhřívané sedadlo spolujezdce. | |
| R6 | Bezklíčové startování v režimu příslušenství. | |
| R7 | Bezklíčové startování v režimu zapalování. | |
| R8 | Siréna nouzové baterie. Šetřič baterie. | |
| R9 | Zpoždění příslušenství. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2017)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F1 | 40A | Modul protiblokovacího brzdového systému. |
| F1 | 60A | Pomáhá se stabilitou. Modul protiblokovacího brzdového systému. |
| F2 | 40A | Relé ventilátoru chlazení. |
| F2 | 60A | Relé vysokorychlostního chladicího ventilátoru (1,6 l Ecoboost) |
| F3 | 60A | Pojistková skříňka prostoru pro cestující. |
| F4 | 20A | Modul ovládání těla. Elektrické zamykání dveří. |
| F5 | – | Nepoužívá. |
| F6 | 40A | Relé motoru ventilátoru. Motor větráku. |
| F7 | – | Nepoužívá. |
| F8 | – | Nepoužívá. |
| F9 | 7,5 A | Relé předních mlhových světel. Relé dálkových světel. |
| F10 | 15A | Modul ovládání těla. Pravá vnější světla. |
| F11 | 15A | Modul ovládání těla. Levá vnější světla. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | 30A | Vstřikovače paliva. |
| F20 | – | Nepoužívá. |
| F21 | 7,5 A | Snímač hmotnostního průtoku vzduchu (1,0 L a 1,6 L EcoBoost) |
| F21 | 10A | Vstřikovače paliva. |
| F22 | 15A | Modul řízení hnacího ústrojí. |
| F23 | 15A | Snímač polohy vačkového hřídele. Vyhřívaný kyslíkový senzor. |
| F24 | 15A | Zapalovací cívka (1,6 l Sigma) |
| F24 | 20A | Zapalovací cívka (1.0L a 1.6L EcoBoost) |
| F25 | 10A | Variabilní časování vačkového hřídele. Odvzdušňovací ventil patrony pro vypouštění emisí. Reléová cívka R57, R45 a R50. |
| F26 | 7,5 A | Systém ECSS (1,6 l Flex-fuel) |
| F26 | 15A | 1,0 l EcoBoost: Aktivní mřížka mřížky, vodní čerpadlo, řídicí modul klimatizace. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | – | Nepoužívá. |
| F32 | 60A | Pojistková skříňka prostoru pro cestující. |
| F33 | 60A | Elektrická okna. |
| F34 | 40A | Řídicí modul převodovky (6stupňový PowerShift) |
| F34 | 60A | Vysokorychlostní chladicí ventilátor (1,0 l EcoBoost) |
| F35 | 40A | Protiblokovací brzdový systém s elektronickou kontrolou stability. |
| F36 | 30A | Inhibitor rozběhu motoru. Solenoid startéru. |
| F37 | 30A | Vyhřívané zadní okno. Vyhřívaná vnější zrcátka. |
| F38 | 20A | Modul ovládání těla. Šetřič baterie. |
| F39 | 15A | Modul ovládání těla. Směrovky. |
| F40 | – | Nepoužívá. |
| F41 | 10A | Spojka klimatizace. |
| F42 | 7,5 A | Modul řízení hnacího ústrojí. Řídicí modul převodovky. Odvzdušňovací ventil patrony pro vypouštění emisí. |
| F48 | 10A | Přední levé mlhové světlo. |
| F49 | 10A | Přední pravé mlhové světlo. |
| F55 | 10A | Levý hlavní paprsek. |
| F56 | 10A | Pravý hlavní paprsek. |
| R12 | Relé řídicího modulu hnacího ústrojí. | |
| R13 | Relé dálkových světel. | |
| R43 | Nepoužívá. | |
| R44 | Relé předních mlhových světel. | |
| R45 | Relé spojky klimatizace. | |
| R46 | Nepoužívá. | |
| R47 | Relé palivového čerpadla. | |
| R50 | Vysokorychlostní chladicí ventilátor (1,0 l a 1,6 l EcoBoost) | |
| R51 | Spusťte blokovací relé. | |
| R52 | Relé motoru ventilátoru. | |
| R53 | Nepoužívá. | |
| R54 | Zpětné světlo. | |
| R57 | Relé ventilátoru chlazení. |
2018, 2019
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2018, 2019)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F1 | 15A | Spínač zapalování. |
| F2 | 7,5 A | Automatické stmívání vnitřního zpětného zrcátka. Automatické stěrače čelního skla. Ovládání relé topení. |
| F3 | 7,5 A | Přístrojová deska. |
| F4 | 7,5 A | Spínač deaktivace airbagu spolujezdce. Systém detekce cestujících. |
| F5 | 15A | Sekundární palubní diagnostický řídicí modul A. |
| F6 | 10A | Couvací světla. |
| F7 | 7,5 A | Přístrojová deska. Informační a zábavní displej. |
| F8 | 7,5 A | Střešní okno |
| F9 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F10 | 15A | Zvuková jednotka. Modul SYNC. |
| F11 | 20A | Stěrače. |
| F12 | 7,5 A | Klimatizace. |
| F13 | 15A | Stěrač zadního skla. |
| F14 | 20A | Bezklíčový přístup na dálku. Dálkové bezklíčové startování. |
| F15 | 15A | Stěrače. |
| F 16 | 5A | Vnější zrcátka. Elektrická okna. |
| F17 | 15A | Vyhřívaná sedadla. |
| F18 | 10A | Brzdová světla |
| F19 | 7,5 A | Přístrojová deska. |
| F20 | 10A | Airbagy. |
| F21 | 7,5 A | Elektronický posilovač řízení. Přístrojová deska. Zapalování. Stěrače. Pasivní systém proti krádeži. |
| F22 | 7,5 A | Snímač polohy plynového pedálu. Modul řízení hnacího ústrojí. Protiblokovací brzdový systém. Pomáhá se stabilitou. |
| F23 | 7,5 A | Řídicí jednotka převodovky. |
| F24 | 7,5 A | Zvuková jednotka. |
| F25 | 7,5 A | Vyhřívaná vnější zrcátka. |
| F26 | 7,5 A | Centrální zamykání. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | 30A | Elektricky ovládaná zadní okna. |
| F32 | 20A | Siréna nouzové baterie. Zadní pomocné elektrické zásuvky. |
| F33 | 20A | Přední pomocné elektrické zásuvky. |
| F34 | 30A | Elektricky ovládaná přední okna. |
| F35 | 20A | Střešní okno |
| F36 | – | Nepoužívá. |
| Relé: | ||
| R1 | Relé zapalování. | |
| R2 | Nepoužívá. | |
| R3 | Nepoužívá. | |
| R4 | Vyhřívané sedadlo řidiče. | |
| R5 | Vyhřívané sedadlo spolujezdce. | |
| R6 | Bezklíčové startování v režimu příslušenství. | |
| R7 | Bezklíčové startování v režimu zapalování. | |
| R8 | Siréna nouzové baterie. Šetřič baterie. | |
| R9 | Zpoždění příslušenství. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2018, 2019)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| F1 | 40A | Modul protiblokovacího brzdového systému. |
| F1 | 60A | Pomáhá se stabilitou. Modul protiblokovacího brzdového systému. |
| F2 | 40A | Relé ventilátoru chlazení. |
| F2 | 60A | Relé vysokorychlostního chladicího ventilátoru (1,6 l Ecoboost) |
| F3 | 60A | Pojistková skříňka prostoru pro cestující. |
| F4 | 20A | Modul ovládání těla. Elektrické zamykání dveří. |
| F5 | – | Nepoužívá. |
| F6 | 40A | Relé motoru ventilátoru. Motor větráku. |
| F7 | – | Nepoužívá. |
| F8 | – | Nepoužívá. |
| F9 | 7,5 A | Relé předních mlhových světel. Relé dálkových světel. |
| F10 | 15A | Modul ovládání těla. Pravá vnější světla. |
| F11 | 15A | Modul ovládání těla. Levá vnější světla. |
| F14 | – | Nepoužívá. |
| F15 | – | Nepoužívá. |
| F 16 | – | Nepoužívá. |
| F17 | – | Nepoužívá. |
| F18 | – | Nepoužívá. |
| F19 | 30A | Vstřikovače paliva. |
| F20 | – | Nepoužívá. |
| F21 | 7,5 A | Snímač hmotnostního průtoku vzduchu (1,0 L a 1,6 L EcoBoost) |
| F21 | 10A | Vstřikovače paliva. |
| F22 | 15A | Modul řízení hnacího ústrojí. |
| F23 | 15A | Snímač polohy vačkového hřídele. Vyhřívaný kyslíkový senzor. |
| F24 | 15A | Zapalovací cívka (1,6 l Sigma) |
| F24 | 20A | Zapalovací cívka (1.0L a 1.6L EcoBoost) |
| F25 | 10A | Solenoid ovládání oleje pro rozvodový olej vačkového hřídele výfukových plynů. Elektromagnet pro řízení oleje vačkového hřídele sání s proměnným sacím výkonem. Odvzdušňovací ventil patrony pro vypouštění emisí. Reléová cívka R57, R45 a R50. |
| F26 | 7,5 A | Systém ECSS (1,6 l Flex-fuel) |
| F26 | 15A | 1,0 l EcoBoost: Aktivní mřížka mřížky, vodní čerpadlo, řídicí modul klimatizace. |
| F27 | – | Nepoužívá. |
| F28 | – | Nepoužívá. |
| F29 | – | Nepoužívá. |
| F30 | – | Nepoužívá. |
| F31 | – | Nepoužívá. |
| F32 | 60A | Pojistková skříňka prostoru pro cestující. |
| F33 | 60A | Elektrická okna. |
| F34 | 40A | Řídicí modul převodovky (6stupňový PowerShift) |
| F34 | 60A | Vysokorychlostní chladicí ventilátor (1,0 l EcoBoost) |
| F35 | 40A | Protiblokovací brzdový systém s elektronickou kontrolou stability. |
| F36 | 30A | Inhibitor rozběhu motoru. Solenoid startéru. |
| F37 | 30A | Vyhřívané zadní okno. Vyhřívaná vnější zrcátka. |
| F38 | 20A | Modul ovládání těla. Šetřič baterie. Troubit. |
| F39 | 15A | Modul ovládání těla. Směrovky. |
| F40 | – | Nepoužívá. |
| F41 | 10A | Spojka klimatizace. |
| F42 | 7,5 A | Modul řízení hnacího ústrojí. Řídicí modul převodovky. Odvzdušňovací ventil patrony pro vypouštění emisí. |
| F48 | 10A | Přední levé mlhové světlo. |
| F49 | 10A | Přední pravé mlhové světlo. |
| F55 | 10A | Levý hlavní paprsek. |
| F56 | 10A | Pravý hlavní paprsek. |
| Relé: | ||
| R12 | Relé řídicího modulu hnacího ústrojí. | |
| R13 | Relé dálkových světel. | |
| R43 | Nepoužívá. | |
| R44 | Relé předních mlhových světel. | |
| R45 | Relé spojky klimatizace. | |
| R46 | Nepoužívá. | |
| R47 | Relé palivového čerpadla. | |
| R50 | Vysokorychlostní chladicí ventilátor (1,0 l a 1,6 l EcoBoost) | |
| R51 | Spusťte blokovací relé. | |
| R52 | Relé motoru ventilátoru. | |
| R53 | Nepoužívá. | |
| R54 | Zpětné světlo. | |
| R57 | Relé ventilátoru chlazení. |
