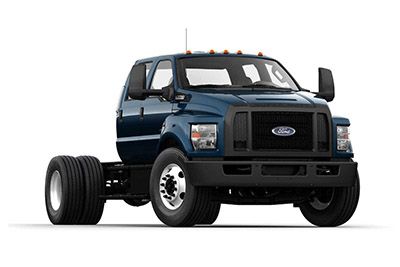

V tomto článku uvažujeme o osmé generaci Fordů F-650 / F-750, dostupných od roku 2016 do současnosti. Zde najdete schémata pojistkových skříní Ford F-650 a F-750 2017, 2018 a 2019 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (rozložení pojistek) a relé.
Contents
Rozložení pojistek Ford F650 / F750 2017-2019…
Pojistky zapalovače cigaret (napájecí zásuvka) Ford F-650 / F-750 jsou pojistky č. 82 a 83 v pojistkové skříňce v motorovém prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je v podlaze spolujezdce za krytem.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
2017, 2018, 2019
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2017, 2018, 2019)
| Číslo pojistky nebo relé | Fusible nominální | Chráněné součásti |
|---|---|---|
| jeden | 30A | Motor předního levého okna. |
| 2 | 15A | Vývojové relé č. 4. |
| 3 | 30A | Motor předního pravého okna. |
| 4 | 10A | Vnitřní lampy. |
| Pět | 20A | Nepoužito (náhradní). |
| 6 | 5A | Nepoužito (náhradní). |
| 7 | 7,5 A | Elektrický spínač zrcátek. |
| osm | 10A | Nepoužito (náhradní). |
| devět | 10A | Relé vývojáře č. 3. |
| deset | 10A | Nepoužito (náhradní). |
| jedenáct | 10A | Napájení telematické baterie Ford. |
| 12 | 15A | Vnitřní osvětlení. |
| 13 | 15A | Pravé směrovky a brzdová světla. |
| čtrnáct | 15A | Levá směrová světla a brzdová světla. |
| patnáct | 15A | Vyvýšené centrální brzdové světlo. Nouzová světla. |
| šestnáct | 10A | Potkávací světlo pravého světlometu. |
| 17 | 10A | Potkávací světlo levého světlometu. |
| 18 | 10A | Probuďte se řídicí modul hnacího ústrojí. Blokování brzdové páky. |
| devatenáct | 20A | Nepoužito (náhradní). |
| dvacet | 20A | Elektrické zamykání dveří. |
| 21 | 10A | Vypínač brzdy. |
| 22 | 20A | Troubit. |
| 23 | 15A | Přístrojová deska. |
| 24 | 15A | Diagnostický konektor. Elektricky sklopné zrcátkové relé. Ovládací modul na volantu. Bezklíčový přístup na dálku. |
| 25 | 15A | Nepoužito (náhradní). |
| 26 | 5A | Ovládací modul na volantu. |
| 27 | 20A | Nepoužito (náhradní). |
| 28 | 15A | Spínač zapalování. |
| 29 | 20A | Rádio. SYNCHRONIZACE. |
| třicet | 15A | Parkovací světla. Cívka relé tažného světla. |
| 31 | 5A | Spínač zapnutí / vypnutí brzdy přívěsu pro zákazníka. |
| 32 | 15A | Posunutí příslušenství bylo přerušeno. Osvětlení spínače zámku dveří řidiče a spolujezdce. Invertorový modul 110 voltů. Teleskopický spínač zrcátek. |
| 33 | 10A | Nepoužito (náhradní). |
| 34 | 10A | Spuštění / spuštění pomocného překladového modulu. |
| 35 | 5A | Procházka / zahájení vleku / vytažení. |
| 36 | 10A | Přepínač volby palivové nádrže. |
| 37 | 10A | Pomocný ohřívač. |
| 38 | 10A | Posunutí příslušenství bylo přerušeno. Základní rádio AM / FM. |
| 39 | 15A | Dálkové světlo levého a pravého světlometu. |
| 40 | 10A | Zadní parkovací světla. Světlomety. |
| 41 | 7,5 A | Nepoužito (náhradní). |
| 42 | 5A | Telematická práce Ford / start. |
| 43 | 10A | Provozní pojistky / příslušenství rozvodné skříně. Cívka relé stěrače. |
| 44 | 10A | Napájení přepínače rozvržení přístupu k zákazníkovi. Provedení pomocného překladového modulu / příslušenství. |
| 45 | 5A | Nepoužito (náhradní). |
| 46 | 10A | Modul klimatizace. |
| 47 | 15A | Kontrolky směru křídel. |
| 48 | 30A jistič | Elektrický spínač oken (kabina posádky). |
| 49 | Relé | Posunutí příslušenství bylo přerušeno. |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2017, 2018, 2019)
| Číslo pojistky nebo relé | Pojistkový proud | Chráněné součásti |
|---|---|---|
| jeden | Relé | Motor větráku. |
| 2 | Relé | Brzdová světla přívěsu a nástavby. |
| 3 | Relé | Ohřívače močoviny (dieselový motor). |
| 4 | Relé | Pneumatický kompresor sedadla řidiče. |
| Pět | Relé | Vyhřívaná zrcátka |
| 6 | – | Nepoužívá. |
| 7 | – | Nepoužívá. |
| osm | 20A* | Pneumatický kompresor sedadel spolujezdce. |
| devět | – | Nepoužívá. |
| deset | – | Nepoužívá. |
| jedenáct | – | Nepoužívá. |
| 12 | – | Nepoužívá. |
| 13 | Odpor | Zakončovací odpor (120 ohmů). |
| čtrnáct | – | Nepoužívá. |
| patnáct | – | Nepoužívá. |
| šestnáct | – | Nepoužívá. |
| 17 | – | Nepoužívá. |
| 18 | – | Nepoužívá. |
| devatenáct | 10A ** | Izolační relé zapnutí / vypnutí brzdy. |
| dvacet | – | Nepoužívá. |
| 21 | – | Nepoužívá. |
| 22 | 30 A* | Elektrický ovladač tažné brzdy. |
| 23 | 40A* | Motor větráku. |
| 24 | – | Nepoužívá. |
| 25 | 30 A* | Stěrače. |
| 26 | 30 A* | Tažná parkovací světla. |
| 27 | 25 A* | Ohřívače močoviny (dieselový motor). |
| 29 | Relé | Tažná parkovací světla. |
| třicet | Relé | Spojka klimatizace. |
| 31 | Relé | Stěrače. |
| 32 | – | Nepoužívá. |
| 33 | 20A ** | Výkon vozidla 1. |
| 34 | 20A ** | Výkon vozidla 2. |
| 35 | 10A ** | Výkon vozidla 3. |
| 36 | 20A ** | Výkon vozidla 4. |
| 37 | 10A ** | Výkon vozidla 5 (vznětový motor). |
| 38 | Relé | Modul řízení hnacího ústrojí. |
| 39 | – | Nepoužívá. |
| 40 | 15A ** | Vyhřívaná zrcátka |
| 41 | – | Nepoužívá |
| 42 | 20A ** | Brzdová světla přívěsu a nástavby. |
| 43 | – | Nepoužívá. |
| 44 | 20A ** | Pomocný překladový modul. |
| 45 | 10 A ** | Relé start / start relé. |
| 46 | 10 A ** | Síla udržující naživu řídicí modul převodovky (vznětový motor). |
| 47 | 10 A ** | Spojka klimatizace. |
| 48 | Relé | Spustit / spustit. |
| 49 | 20A ** | Sušička. |
| padesáti | 10 A ** | Reléová cívka motoru ventilátoru. |
| 51 | – | Nepoužívá. |
| 52 | 10 A ** | Provoz / start řídicího modulu hnacího ústrojí (vznětový motor). Provoz / spuštění řídicího modulu převodovky (vznětový motor). |
| 53 | – | Nepoužívá. |
| 54 | 10 A ** | Provoz / spuštění protiblokovacího systému. |
| 55 | 10 A ** | Cívka relé kompresoru sedadla. Cívka relé elektromagnetu podvozku. Cívka relé vyhřívacího zrcátka. |
| 56 | 20A ** | Start / start panelu pojistek v prostoru pro cestující |
| 57 | Relé | Palivové čerpadlo. |
| 58 | 5A ** | Relé stěrače. |
| 59 | 5A ** | Elektromagnetické relé podvozku. Relé kompresoru pneumatického sedadla. |
| 60 | – | Nepoužívá. |
| 61 | – | Nepoužívá. |
| 62 | – | Nepoužívá. |
| 63 | 10A ** | Solenoidy podvozku. |
| 64 | – | Nepoužívá. |
| 65 | 10A ** | Kufrová lampa. |
| 66 | 30A ** | Palivové čerpadlo. |
| 67 | – | Nepoužívá. |
| 68 | 10A ** | Reléová cívka palivového čerpadla. |
| 69 | – | Nepoužívá. |
| 70 | 10A ** | Zpětná světla pro tažení nebo výrobce nástaveb. |
| 71 | – | Nepoužívá. |
| 72 | 10A ** | Reléová cívka řídicího modulu pohonného ústrojí. Život udržující síla. |
| 73 | 5A ** | Monitor Hydromax. |
| 74 | Relé | Solenoidy podvozku. |
| 75 | – | Nepoužívá. |
| 76 | – | Nepoužívá. |
| 77 | Relé | Izolace brzdového stykače (hydraulické brzdy). |
| 78 | – | Nepoužívá. |
| 79 | – | Nepoužívá. |
| 80 | – | Nepoužívá. |
| 81 | – | Nepoužívá. |
| 82 | 20A* | Pomocná elektrická zásuvka # 2. |
| 83 | 20A* | Pomocná zásuvka č. 1. |
| 84 | 20A* | Pneumatický kompresor sedadla řidiče. |
| 85 | 60A* | Čerpadlo Hydromax. |
| 86 | 30 A* | Ventily modulátoru protiblokovacího systému. |
| 87 | – | Nepoužívá. |
| 88 | – | Nepoužívá. |
| 89 | 40A* | Startér |
| 90 | 30 A* | Napájení baterie přívěsu (vzduchové brzdy). Nabíjení tažné baterie (hydraulické brzdy). |
| 91 | Relé | Kufrová lampa. |
| 92 | – | Nepoužívá. |
| 93 | – | Nepoužívá. |
| 94 | 25 A* | Vývojové relé č. 1. |
| 95 | 25 A* | Vývojové relé # 2. |
| 96 | 60A* | Čerpadlo protiblokovacího brzdového systému (hydraulické brzdy). |
| 97 | – | Nepoužívá. |
| 98 | – | Nepoužívá. |
| 99 | 40A* | Palubní deska střídače 110v. |
| 100 | 30 A* | Relé indikátoru tažení. |
| 101 | Relé | Vstup. |
| 102 | Relé | Relé dobíjení baterie (U-Haul). Napájení tažné baterie (vzduchové brzdy). |
| 103 | Relé | Vlečení přívěsu doprava a brzdová světla. |
| 104 | Relé | Otočná a brzdová světla na levé straně přívěsu. |
| 105 | – | Nepoužívá. |
| 106 | Relé | Relé světla pro couvání. |
| 107 | Relé | Relé kompresoru vzduchového sedadla spolujezdce. |
| * Pojistky boxu J. ** Mini pojistky. |
