Zde najdete schémata pojistkové skříňky podvozku obytného vozu Ford F-53 a odizolovaného podvozku F-59 2013, 2016 a 2017 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.

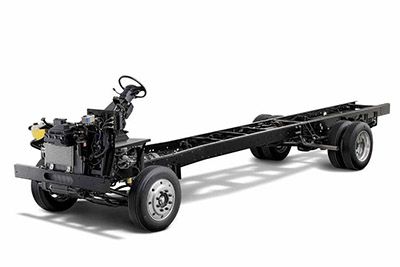

Rozložení pojistek Ford F53 / F59 zbavený podvozek 2013, 2016, 2017
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn pod a nalevo od volantu vedle brzdového pedálu.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Diodový a reléový modul
Skříň modulu je umístěna poblíž rozvodné skříně energie před chladičem v motorovém prostoru.
Modul držáku pojistek
Modul držáku pojistky je umístěn vedle modulu diod / relé.
Schémata pojistkových skříní
2013 (F-53)
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2013)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 20A | Blinkr / stop, blinkry, zadní nástavbář blinkry / stop |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 10A | Skupina panelu |
| Pět | 10A | Nabídka příslušenství pro výrobce nástaveb (příslušenství a závod) |
| 6 | – | Nepoužívá |
| 7 | 15A | Cívka relé ventilátoru motoru |
| osm | 10A | Napájení brzdového světla |
| devět | 20A | Brzdová světla: Napájecí / brzdová světla vozidel, napájecí zdroj zadních blikajících / brzdových nástaveb, napájecí zdroj brzdových světel nástavby |
| deset | 10A | Paměť sdružených přístrojů, výstražné světlo brzdového asistenta -Hydromax |
| jedenáct | 30A | Modul stěrače / ostřikovače, napájení stěrače |
| 12 | – | Nepoužívá |
| 13 | 10A | Modul protiblokovacího brzdového systému -Hydromax |
| čtrnáct | 10A | Modul výstražného zvonku, modul podpory brzdy – Hydromax, výkon sdruženého přístroje, výstražná světla sdruženého bloku přístrojů, modul protiblokovacího brzdového systému – Hydroboost |
| patnáct | 15A | Napájení směrových světel vlevo |
| šestnáct | 20A | Napájecí zdroj pro baterie (+ 12V) |
| 17 | 5A | Rádiový stream kulturisty |
| 18 | – | Nepoužívá |
| devatenáct | 5A | Relé pro denní svícení |
| dvacet | – | Nepoužívá |
| 21 | 15A | Síla blinkrů vpravo |
| 22 | 20A | Indikátory tažení |
| 23 | 10A | Cluster run / příslušenství |
| 24 | – | Nepoužívá |
| 25 | 10A | Napájecí zdroj pro potkávací světla vpravo |
| 26 | 10A | Aktivátor zámku řadicí páky |
| 27 | – | Nepoužívá |
| 28 | – | Nepoužívá |
| 29 | – | Nepoužívá |
| třicet | – | Nepoužívá |
| 31 | 10A | Kulturista vlevo zdroj potkávacích světel |
| 32 | – | Nepoužívá |
| 33 | 10A | Couvací světla |
| 34 | 10A | Tažná světla pro couvání, zpátečka pro výrobce nástaveb |
| 35 | 20A | Kulturistický dálkový zdroj, dálková světla, denní svícení |
| 36 | – | Nepoužívá |
| 37 | – | Nepoužívá |
| 38 | 10A | Závodní proud kulturisty |
| 39 | – | Nepoužívá |
| 40 | – | Nepoužívá |
| 41 | 10A | Přístrojové osvětlení |
| 42 | – | Nepoužívá |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| Relé 1 | – | Pravý indikátor tažení |
| Relé 2 | – | Levý indikátor tažení |
| Relé 3 | – | Pravý směrový signál |
| Relé 4 | – | Levý směrový signál |
| Relé 5 | – | Nepoužívá |
| Relé 6 | – | Světla pro denní svícení, Parkovací brzda |
| Relé 7 | – | Denní svícení zapnuto / vypnuto |
| Dioda 1 | – | Blokování řadicí páky brzdové převodovky |
| Dioda 2 | – | Blokování řadicí páky brzdové převodovky |
| F1 | – | Nepoužívá |
| F2 | – | Nepoužívá |
| F3 | – | Nepoužívá |
| F4 | 10A | Blokování řadicí páky brzdové převodovky |
| F5 | – | Nepoužívá |
| F6 | – | Nepoužívá |
| F7 | – | Nepoužívá |
| F8 | – | Nepoužívá |
| F9 | – | Nepoužívá |
| F10 | – | Nepoužívá |
| F11 | – | Nepoužívá |
| F12 | – | Nepoužívá |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2013)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 5A* | Modul posilovače brzd -Hydromax |
| 2 | 10 A* | Spojka kompresoru klimatizace |
| 3 | 20A* | Cívka relé spojky klimatizace, snímač hmotnostního průtoku vzduchu s teplotou nasávaného vzduchu, ventil pro řízení páry, snímač vyhřívaného kyslíku z motoru č. 11 a č. 21, snímač monitoru katalyzátoru |
| 4 | 5A* | Paměť řídicího modulu pohonné jednotky |
| Pět | 20A* | Výkon řídicího modulu hnacího ústrojí |
| 6 | 20A* | Napájení parkovacího světla, pojistka přístrojové desky č. 41, modul výstražné signalizace, cívka relé tažného semaforu, modul stmívání palubní desky |
| 7 | 20A* | Zapalovací cívky, Rádiové kondenzátory |
| osm | 30A* | Hydromax – modul protiblokovacího brzdového systému |
| devět | 10 A* | Cívka hlavního relé startéru, Cívka relé startéru |
| deset | 20A* | Denní požáry |
| jedenáct | 20A* | Relé cívky palivového čerpadla, napájení řídicího modulu pohonné jednotky |
| 12 | 25A* | Napájecí zdroj pro tažení zpětných světel, Přístrojová deska – napájecí zdroj pro couvací světla |
| 13 | 30A ** | Elektrický napájecí zdroj ovladače tažné brzdy |
| čtrnáct | 60A ** | Napájení baterie na přístrojové desce (pojistka č. 9, 15, 21) |
| patnáct | 20A ** | Tažná parkovací světla |
| šestnáct | 60A ** | Modul protiblokovacího brzdového systému -Hydromax |
| šestnáct | 40A ** | Modul protiblokovacího brzdového systému -Hydroboost |
| 17 | 20A ** | Krmná houkačka |
| 18 | 20A ** | Kontrolka přenosu, spínač tažení / přepravy, výkon zpětného světla |
| devatenáct | – | Nepoužívá |
| dvacet | 30A ** | Relé řídicího modulu pohonného ústrojí, relé řídicího modulu pohonného ústrojí (pojistky rozvodné skříně č. 3, 5, 7, 18) |
| 21 | 20A ** | Motor palivového čerpadla, Vstřikovače paliva |
| 22 | 20A ** | Konektor diagnostického nástroje, napájení zapalovače cigaret |
| 23 | 40A ** | Napájení motoru ventilátoru |
| 24 | 50A ** | Napájení baterie palubní desky (pojistky č. 4, 10, 16, 22) |
| 25 | 40A ** | Napájení spínače zapalování (pojistky palubní desky č. 1, 5, 7, 11, 13, 14, 17, 19, 23; pojistky elektrické rozvodné skříně č. 9, 11) |
| 26 | 40A ** | Napájení spínače zapalování (pojistky palubní desky č. 5, 11, 17, 23, 26, 38) |
| 27 | 30A ** | Multifunkční spínač (světlomety) |
| 28 | 30A ** | Solenoid startéru |
| 29 | 60A ** | Brzdový pomocný motor -Hydromax |
| 29 | 40A ** | Modul protiblokovacího brzdového systému -Hydroboost |
| R1 | – | Relé spojky klimatizace |
| R2 | – | Relé palivového čerpadla |
| R3 | – | Relé houkačky |
| R4 | – | Relé startéru |
| R5 | – | Relé motoru ventilátoru |
| R6 | – | Relé řídicího modulu pohonné jednotky |
| Dioda 1 | – | Dioda palivového čerpadla |
| Dioda 2 | – | Dioda spojky klimatizace |
| * Mini pojistky ** Maxi pojistky |
Diodový a reléový modul (2013)
Diodový a reléový modul (2013)
| Umístění relé | Popis |
|---|---|
| jeden | Integrovaný start jedním tlačítkem (dioda ATO) |
| 2 | Nepoužívá |
| 3 | Nepoužívá |
| 4 | Relé pro denní svícení |
| Pět | Hydromax – relé pro odpojení signálu zapnutí / vypnutí brzdy |
| 6 | Relé zpětného světla |
| 7 | Relé uzemnění startéru |
| osm | Relé parkovacího světla |
| Modul držáku pojistek | |
| jeden | 10A – Hydromax – signál start / stop brzdy |
2016
Reklamní inzeráty
Elektrická rozvodná skříň F53 (2016)
Elektrická rozvodná skříň F53 (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 5A* | Pomocný brzdový modul – Hydromax. |
| 2 | 10 A* | Spojka kompresoru klimatizace. |
| 3 | 20A* | Senzor monitoru katalyzátoru. Motor č. 11 a č. 21 vyhřívaný snímač kyslíku výfukových plynů. Ventil pro řízení páry. |
| 4 | 5A* | Paměť řídicího modulu pohonné jednotky. Reléová cívka řídicího modulu pohonného ústrojí. |
| Pět | 20A* | Výkon řídicího modulu hnacího ústrojí. |
| 6 | 20A* | Modul stmívače palubní desky. Parkovací světlo je pod napětím. Tažná reléová cívka semaforu. |
| 7 | 20A* | Zapalovací cívky. Rádiové kondenzátory. |
| osm | 30 A* | Hydromax – modul protiblokovacího brzdového systému. |
| devět | 10 A* | Modul řízení hnacího ústrojí. |
| deset | 20A* | Denní požáry. |
| jedenáct | 20A* | Reléová cívka palivového čerpadla. Výkon řídicího modulu hnacího ústrojí. Dioda palivového čerpadla. |
| 12 | 25 A* | Přístrojová deska – napájení couvacích světel. Napájení pro tažení zpětných světel. |
| 13 | 30A ** | Napájení elektrického ovladače tažné brzdy. |
| čtrnáct | 60 A ** | Napájení baterie palubní desky (pojistka č. 9.15, 21). Primární zapalovací pojistka. |
| patnáct | 20A ** | Tažná parkovací světla. |
| šestnáct | 60 A ** | Modul protiblokovacího brzdového systému -Hydromax. |
| šestnáct | 40A ** | Modul protiblokovacího brzdového systému – Hydroboost. |
| 17 | 20A ** | Krmná houkačka. |
| 18 | 20A ** | Cívka relé zpětného světla. Cívka spojky klimatizace. Přepínač požadavku klimatizace. |
| devatenáct | – | Nepoužívá. |
| dvacet | 30 A ** | Reléová cívka řídicího modulu pohonného ústrojí. Relé řídicího modulu hnacího ústrojí (pojistky rozvodné skříně č. 3, 5,7,18). |
| 21 | 20A ** | Vstřikovače paliva. Motor benzínového čerpadla. Snímač hmotnostního průtoku vzduchu. |
| 22 | 20A ** | Napájení zapalovače cigaret. Konektor diagnostického nástroje. |
| 23 | 40A ** | Napájení motoru ventilátoru. |
| 24 | 50A ** | Napájení baterie palubní desky (pojistky č. 4, 10,16,22). |
| 25 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 1, 5,7,11,13,14,17,19,23,36; pojistky elektrické rozvodné skříně č. 9,11). |
| 26 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 5,11,17,23,26,38). |
| 27 | 30 A ** | Multifunkční spínač (světlomety). |
| 28 | 30 A ** | Napájení relé startéru. Startér. |
| 29 | 60A ** | Motor pro pomoc při brzdění – Hydromax. |
| 29 | 40A ** | Modul protiblokovacího brzdového systému – Hydroboost. |
| R1 | – | Relé spojky klimatizace. |
| R2 | – | Relé palivového čerpadla. |
| R3 | – | Relé houkačky. |
| R4 | – | Relé startéru. |
| R5 | – | Relé motoru ventilátoru. |
| R6 | – | Relé řídicího modulu hnacího ústrojí. |
| Dioda 1 | – | Dioda palivového čerpadla. |
| Dioda 2 | – | Dioda spojky klimatizace. |
| * Mini pojistky. ** Maxi pojistky. |
Reklamní inzeráty
Elektrická rozvodná skříň F59 (2016)
Elektrická rozvodná skříň F59 (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 10 A* | Spojka kompresoru klimatizace. |
| F2 | 30 A* | Protiblokovací brzdový systém – Hydromax. |
| F3 | 5A* | Řídicí modul pohonné jednotky udržuje paměť naživu. Reléová cívka řídicího modulu pohonného ústrojí. |
| F4 | – | Nepoužívá. |
| F5 | 20A* | Závodní světla. Cívka relé tažného zařízení. |
| F6 | – | Nepoužívá. |
| F7 | 25 A* | Reverzní lampy. Pojistky palubní desky # 33.34. |
| F8 | – | Nepoužívá. |
| F9 | 20A* | Denní požáry. |
| F10 | – | Nepoužívá. |
| F11 | – | Nepoužívá. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | 5A* | Motor čerpadla Hydromax. |
| F 16 | 20A* | Výkon vozidla 1. Napájení řídicího modulu hnacího ústrojí. |
| F17 | 20A* | Napájení vozidla 2. Snímač monitoru katalyzátoru. Motor č. 11 a č. 21 vyhřívaný snímač kyslíku výfukových plynů. Ventil pro řízení páry. |
| F18 | 20A* | Výkon vozidla 4. Zapalovací cívky. |
| F19 | 10 A* | Modul řízení hnacího ústrojí. |
| F20 | 10 A* | Modul Hydromax. Napájení relé zapnutí / vypnutí brzdy. |
| F21 | 20A* | Modul řízení hnacího ústrojí. Dioda palivového čerpadla. |
| F22 | – | Nepoužívá. |
| F23 | – | Nepoužívá. |
| F24 | – | Nepoužívá. |
| J1 | 40A ** | Napájení relé motoru ventilátoru. |
| J2 | 30A ** | Světlomety Reléová cívka zapnutí / vypnutí denních světel. Napájení relé pro denní svícení. Pojistky palubní desky # 25.31. |
| J3 | 30A ** | Výkon vozidla. Napájení relé řídicího modulu hnacího ústrojí. Pojistka elektrické rozvodné skříně FI 6, F17, F18, J22. |
| J4 | 20A ** | Napájení zapalovače cigaret. Konektor diagnostického nástroje. |
| J5 | – | Nepoužívá. |
| J6 | 30A ** | Napájení relé startéru. Startér. |
| J7 | 40A ** / 60A ** | Protiblokovací brzdový systém. Čerpadlo Hydromax |
| J8 | 20A ** | Tažná parkovací světla. |
| J9 | 50A ** | Pojistka palubní desky # 4,10,16,22. |
| J10 | 60 A ** | 4kanálový modul protiblokovacího brzdového systému. |
| J10 | 40A ** | 3kanálový modul protiblokovacího brzdového systému. |
| J11 | 20A ** | Napájení relé palivového čerpadla. Vstřikovače paliva. Snímač hmotnostního průtoku vzduchu. Motor benzínového čerpadla. |
| J12 | 30A ** | Elektronická tažná brzda. |
| J13 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 1,5,7,11,13,17,19, 23). |
| J14 | – | Nepoužívá. |
| J15 | 60 A ** | Pojistky palubní desky # 9,15,21. |
| J16 | 20A ** | Troubit. |
| J17 | 40A ** | Napájení spínače zapalování (pojistky na palubní desce č. 1,5,7,11,13,17,19, 23. |
| J18 | – | Nepoužívá. |
| J19 | – | Nepoužívá. |
| J20 | – | Nepoužívá. |
| J21 | – | Nepoužívá. |
| J22 | 20A ** | Cívka relé zpětného světla. Cívka relé spojky klimatizace. Přepínač požadavku klimatizace. |
| R1 | – | Relé houkačky. |
| R2 | – | Relé palivového čerpadla. |
| R3 | – | Relé startéru. |
| R4 | – | Relé zpětného světla. |
| R5 | – | Relé start / stop brzdy. |
| R6 | – | Relé parkovacího světla. |
| R7 | – | Nepoužívá. |
| R8 | – | Relé spojky klimatizace. |
| R9 | – | Nepoužívá. |
| R10 | – | Relé startéru. |
| R11 | – | Relé motoru ventilátoru. |
| R12 | – | Relé denního světla / světlometů. |
| R13 | – | Relé řídicího modulu hnacího ústrojí. |
| D1 | – | Dioda palivového čerpadla. |
| D2 | – | Dioda spojky klimatizace. |
| D3 | – | Nepoužívá. |
| C1 | – | Nepoužívá. |
| * Mini pojistky. ** Případová pojistka J. |
Distribuční box napájení UPS 1 (2016)
Distribuční box napájení UPS 1 (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| R1 | Relé | Modul řízení hnacího ústrojí. |
| R2 | Relé | Denní požáry. |
| R3 | Relé | Startér. |
| R4 | Relé | Motor větráku. |
| R5 | Relé | Troubit. |
| R6 | Relé | Palivové čerpadlo. |
| R7 | Relé | Počáteční hmota. |
| R8 | Relé | Tažná parkovací světla. |
| R9 | Relé | Nouzová světla. |
| R10 | Relé | Relé zapnutí / vypnutí brzdy Hydromax. |
| R11 | Relé | Nepoužívá. |
| R12 | Relé | Spojka klimatizace. |
| M1-1 | 10A | Relé zapnutí / vypnutí brzdy Hydromax. |
| M1-2 | 20A | Blikající / výstražná světla. |
| M1-3 | – | Nepoužívá. |
| M1-4 | – | Nepoužívá. |
Reklamní inzeráty
Box pro distribuci napájení UPS 2 (2016)
Box pro distribuci napájení UPS 2 (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| M1 | 25 A* | Nouzová světla. |
| M2 | 20A* | Denní požáry. |
| M3 | 30 A* | 4kanálový modul protiblokovacího brzdového systému (Hydromax). |
| M4 | 20A* | Provoz / spuštění řídicího modulu hnacího ústrojí. Reléová cívka palivového čerpadla. |
| M5 | 10 A* | Cívka relé startéru. |
| M6 | 20A* | Výkon vozidla 4. Zapalovací cívky. |
| M7 | 5A* | Monitor motoru Hydromax. |
| M8 | 20A* | Výkon vozidla 2. |
| M9 | 20A* | Výkon vozidla 1. Měřič hmotnostního průtoku vzduchu. |
| M10 | 10 A* | Klimatizace. |
| M11 | 5A* | Relé řídicího modulu pohonného ústrojí udržuje energii naživu. Ventilační ventil nádoby. |
| M12 | 20A* | Obrysová světla svítí. Tažná reléová cívka semaforu. |
| D1 | Dioda | Start jedním dotykem. |
| D2 | Dioda | Palivové čerpadlo. |
| D3 | Dioda | Klimatizace. |
| R2-1 | – | Nepoužívá. |
| J1 | 30A ** | Napájení vozidla z řídicího modulu hnacího ústrojí. |
| J2 | 20A ** | Palivové čerpadlo. |
| J3 | 20A ** | Zapalovač. Diagnostický konektor. |
| J4 | 40A ** | Motor větráku. |
| J5 | 30A ** | Světlomety Reléová cívka zapnutí / vypnutí denních světel. Napájení relé pro denní svícení. |
| J6 | 40A ** | Spínač zapalování dodává energii (pojistky na přístrojové desce č. F26). |
| J7 | 40A ** | Napájecí zdroje spínače zapalování (přístrojová deska č. F21, F26). |
| J8 | 50A ** | Pojistková skříňka přístrojové desky Fll, F13, F15. |
| J9 | 30A ** | Napájení relé startéru. |
| J10 | 60 A ** | 4kanálový modul protiblokovacího brzdového systému (Hydromax). |
| J11 | 30A ** | Elektronická tažná brzda. |
| J12 | 60 A ** | Osvětlení (pojistky palubní desky # F3, F5; elektrická rozvodná skříň Ml-2). |
| J13 | 20A ** | Výkon vozidla 3. |
| J14 | 20A ** | Troubit. |
| J15 | 60 A ** | 4kanálový modul protiblokovacího brzdového systému. |
| J16 | 20A ** | Tažná parkovací světla. |
| * Mini pojistka. ** Případová pojistka J. |
Diodový a reléový modul (2016)
Diodový a reléový modul (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | Nepoužívá. | |
| 2 | Nepoužívá. | |
| 3 | Nepoužívá. | |
| 4 | Relé pro denní svícení. | |
| Pět | Hydromax – relé pro odpojení signálu zapnutí / vypnutí brzdy. | |
| 6 | Relé zpětného světla. | |
| 7 | Relé uzemnění startéru. | |
| osm | Relé parkovacího světla. | |
| Modul držáku pojistek | ||
| jeden | 10A | Hydromax – signál zapnutí / vypnutí brzdy. |
Reklamní inzeráty
Pojistkový panel prostoru pro cestující F53 / F59 (2016)
Pojistkový panel prostoru pro cestující F53, F59 (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 20A | Multifunkční spínač. |
| 2 | – | Nepoužívá. |
| 3 | – | Nepoužívá. |
| 4 | 10A | Přístrojová deska. |
| Pět | 10A | Nabídka příslušenství pro výrobce nástaveb (příslušenství a závod). |
| 6 | – | Nepoužívá. |
| 7 | 15A | Reléová cívka motoru ventilátoru. |
| osm | 10A | Napájení brzdových světel. |
| devět | 20A | Brzdová světla: Směrová světla a brzdová světla vozidel, Zadní směrová světla a napájecí zdroj brzd pro výrobce nástaveb, Napájení brzdového světla výrobce nástaveb. |
| deset | 10A | Paměť sdruženého přístroje. |
| jedenáct | 30A | Modul stěračů / ostřikovačů čelního skla. Napájení stěrače. |
| 12 | – | Nepoužívá. |
| 13 | 10A | Modul protiblokovacího brzdového systému -Hydromax. |
| čtrnáct | 10A | Modul protiblokovacího brzdového systému – Hydroboost. Spuštění / spuštění sdruženého panelu přístrojů. |
| patnáct | 15A | Napájení směrových světel vlevo. |
| šestnáct | 20A | Napájecí zdroj pro baterie (+ 12V). |
| 17 | 5A | Rádiový stream kulturisty. |
| 18 | – | Nepoužívá. |
| devatenáct | 5A | Relé pro denní svícení. |
| dvacet | – | Nepoužívá. |
| 21 | 15A | Napájení pravého směrového světla. |
| 22 | 20A | Ukazatele směru vlečení. |
| 23 | 10A | Cluster run / prop. |
| 24 | – | Nepoužívá. |
| 25 | 10A | Napájecí zdroj pravého potkávacího světla. |
| 26 | 10A | Blokovací dioda a solenoid brzdové páky. |
| 27 | – | Nepoužívá. |
| 28 | – | Nepoužívá. |
| 29 | – | Nepoužívá. |
| třicet | – | Nepoužívá. |
| 31 | 10A | Kulturista vlevo zdroj potkávacích světel. |
| 32 | – | Nepoužívá. |
| 33 | 10A | Síla zpětného osvětlení karoserie. |
| 34 | 10A | Reverz kulturisty. Tažná světla pro couvání. |
| 35 | 20A | Napájecí zdroj pro hlavní paprsek. Indikátor dálkových světel. |
| 36 | 10A | Přepínač ovládání převodovky. |
| 37 | – | Nepoužívá. |
| 38 | 10A | Kulturista provádí dietu. |
| 39 | – | Nepoužívá. |
| 40 | – | Nepoužívá. |
| 41 | 10A | Přístrojové osvětlení. |
| 42 | – | Nepoužívá. |
| 43 | – | Nepoužívá. |
| 44 | – | Nepoužívá. |
| Relé 1 | – | Pravý indikátor tažení. |
| Relé 2 | – | Směrová světla vlevo. |
| Relé 3 | – | Pravý ukazatel směru. |
| Relé 4 | – | Levý ukazatel směru. |
| Relé 5 | – | Nepoužívá. |
| Relé 6 | – | Denní požáry. Ruční brzda. |
| Relé 7 | – | Denní svícení zapnuto / vypnuto. |
| Dioda 1 | – | Blokování řadicí páky brzdové převodovky. |
| Dioda 2 | – | Blokování řadicí páky brzdové převodovky. |
| F1 | – | Nepoužívá. |
| F2 | – | Nepoužívá. |
| F3 | – | Nepoužívá. |
| F4 | 10A | Blokování řadicí páky brzdové převodovky. |
| F5 | – | Nepoužívá. |
| F6 | – | Nepoužívá. |
| F7 | – | Nepoužívá. |
| F8 | – | Nepoužívá. |
| F9 | – | Nepoužívá. |
| F10 | – | Nepoužívá. |
| F11 | – | Nepoužívá. |
| F12 | – | Nepoužívá. |
Panel pojistek prostoru pro cestující UPS (2016)
Reklamní inzeráty
Panel pojistek prostoru pro cestující UPS (2016)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá. |
| F2 | 20A | Směrovka. |
| F3 | 15A | Otočení doleva. |
| F4 | 15A | Cívka relé ventilátoru. |
| F5 | 15A | Otočit doprava. |
| F6 | 10A | Kurz ABS. |
| F7 | 10A | Pravý světlomet karoserie. |
| F8 | 5A | Denní požáry. |
| F9 | 10A | Levý světlomet karoserie. |
| F10 | – | Nepoužívá. |
| F11 | 10A | Clusterová baterie (+ 12V) # 1. |
| F12 | 5A | Blokování řazení převodovky brzdového převodu UPS. |
| F13 | 10A | Clusterová baterie (+ 12V) # 2. |
| F14 | 10A | Přepněte osvětlení. |
| F15 | 20A | Napájecí zdroj pro baterie (+ 12V). |
| F 16 | – | Nepoužívá. |
| F17 | 20A | Napájení tažného relé. |
| F18 | 10A | Kulturistický závod. |
| F19 | 10A | Napájení brzdových světel. |
| F20 | 10A | Kulturistický závod. |
| F21 | 10A | Spustit / spustit. |
| F22 | 30A | Baterie modulu stěrače (+ 12V). |
| F23 | 10A | Reverzní lampy. |
| F24 | 5A | Rádio pro kulturisty. |
| F25 | 10A | Tažná světla pro couvání. |
| F26 | 10A | Spuštění / spuštění clusteru. |
| F27 | 20A | Napájecí zdroj pro hlavní paprsek. |
| R1 | – | Denní požáry. Ruční brzda. |
| R2 | – | Denní svícení zapnuto / vypnuto. |
| R3 | – | Pravý ukazatel směru. |
| R4 | – | Pravý indikátor tažení. |
| R5 | – | Levý ukazatel směru. |
| R6 | – | Směrová světla vlevo. |
| R7 | – | Nepoužívá. |
| R8 | – | Nepoužívá. |
| R9 | – | Nepoužívá. |
| D1 | – | Nepoužívá. |
| D2 | – | Nepoužívá. |
| D3 | – | Nepoužívá. |
2017
Reklamní inzeráty
Elektrická rozvodná skříň F53 (2017)
Elektrická rozvodná skříň F53 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 5A* | Pomocný brzdový modul – Hydromax. |
| 2 | 10 A* | Spojka kompresoru klimatizace. |
| 3 | 20A* | Senzor monitoru katalyzátoru. Motor č. 11 a č. 21 vyhřívaný snímač kyslíku výfukových plynů. Ventil pro řízení páry. |
| 4 | 5A* | Reléová cívka řídicího modulu pohonného ústrojí. Řídicí modul pohonné jednotky udržuje paměť naživu. |
| Pět | 20A* | Výkon řídicího modulu hnacího ústrojí. |
| 6 | 20A* | Modul stmívače palubní desky. Parkovací světlo je pod napětím. Tažná reléová cívka semaforu. |
| 7 | 20A* | Zapalovací cívky. Rádiové kondenzátory. |
| osm | 30 A* | Hydromax – modul protiblokovacího brzdového systému. |
| devět | 10 A* | Modul řízení hnacího ústrojí. |
| deset | 20A* | Denní požáry. |
| jedenáct | 20A* | Reléová cívka palivového čerpadla. Modul řízení hnacího ústrojí. Dioda palivového čerpadla. |
| 12 | 25 A* | Přístrojová deska – napájení couvacích světel. Napájení pro tažení zpětných světel. |
| 13 | 30A ** | Napájení elektrického ovladače tažné brzdy. |
| čtrnáct | 60 A ** | Napájení baterie palubní desky (pojistka č. 15, 21). Primární zapalovací pojistka. Pojistka elektrické rozvodné skříně č. 19. |
| patnáct | 20A ** | Tažná parkovací světla. |
| šestnáct | 60 A ** | Modul protiblokovacího brzdového systému -Hydromax. |
| šestnáct | 40A ** | Modul protiblokovacího brzdového systému – Hydroboost. |
| 17 | 20A ** | Krmná houkačka. |
| 18 | 20A ** | Cívka relé zpětného světla. Cívka spojky klimatizace. Přepínač požadavku klimatizace. |
| devatenáct | 20A ** | Vypínač brzdy. Multifunkční spínač. |
| dvacet | 30 A ** | Relé řídicího modulu hnacího ústrojí (pojistky rozvodné skříně č. 3, 5,7,18). |
| 21 | 20A ** | Vstřikovače paliva. Motor benzínového čerpadla. Snímač hmotnostního průtoku vzduchu. Modul řízení hnacího ústrojí. |
| 22 | 20A ** | Napájení zapalovače cigaret. Konektor diagnostického nástroje. |
| 23 | 40A ** | Napájení motoru ventilátoru. |
| 24 | 50A ** | Napájení baterie palubní desky (pojistky č. 4, 10,16,22). |
| 25 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 1, 5,7,11,13,14,17,19,23,36; pojistky elektrické rozvodné skříně č. 9,11). Pojistkový držák č. 2. |
| 26 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 5,11,17,23,38). |
| 27 | 30 A ** | Světlomety Reléová cívka zapnutí / vypnutí denních světel. Napájení relé pro denní svícení. Dálková světla blikají, aby projela. (Pojistky palubní desky # 25.31). |
| 28 | 30 A ** | Napájení relé startéru. Solenoid startéru. |
| 29 | 60A ** | Motor pro pomoc při brzdění – Hydromax. Pojistkový držák č. 1. |
| 29 | 40A ** | Modul protiblokovacího brzdového systému – Hydroboost. |
| R1 | – | Relé spojky klimatizace. |
| R2 | – | Relé palivového čerpadla. |
| R3 | – | Relé houkačky. |
| R4 | – | Relé startéru. |
| R5 | – | Relé motoru ventilátoru. |
| R6 | – | Relé řídicího modulu hnacího ústrojí. |
| Dioda 1 | – | Dioda palivového čerpadla. |
| Dioda 2 | – | Dioda spojky klimatizace. |
| * Mini pojistky. ** Maxi pojistky. |
Reklamní inzeráty
Elektrická rozvodná skříň F59 (2017)
Elektrická rozvodná skříň F59 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | 10 A* | Spojka kompresoru klimatizace. |
| F2 | 30 A* | Protiblokovací brzdový systém – Hydromax. |
| F3 | 5A* | Řídicí modul pohonné jednotky udržuje paměť naživu. Reléová cívka řídicího modulu pohonného ústrojí. |
| F4 | – | Nepoužívá. |
| F5 | 20A* | Tažná reléová cívka semaforu. Parkovací světlo je pod napětím. Modul stmívače palubní desky. |
| F6 | – | Nepoužívá. |
| F7 | 25 A* | Napájení zpětného světla tažného zařízení. Napájení couvací žárovky. |
| F8 | – | Nepoužívá. |
| F9 | 20A* | Denní požáry. |
| F10 | – | Nepoužívá. |
| F11 | – | Nepoužívá. |
| F12 | – | Nepoužívá. |
| F13 | – | Nepoužívá. |
| F14 | – | Nepoužívá. |
| F15 | 5A* | Pomocný brzdný modul (Hydromax). |
| F 16 | 20A* | Výkon řídicího modulu hnacího ústrojí. |
| F17 | 20A* | Senzor monitoru katalyzátoru. Motor č. 11 a č. 21 vyhřívaný snímač kyslíku výfukových plynů. Ventil pro řízení páry. |
| F18 | 20A* | Rádiové kondenzátory. Zapalovací cívky. |
| F19 | 10 A* | Modul řízení hnacího ústrojí. |
| F20 | 10 A* | Napájení pro relé zapínání / vypínání brzdy modulu Hydromax. |
| F21 | 20A* | Modul řízení hnacího ústrojí. Dioda palivového čerpadla. Reléová cívka palivového čerpadla. |
| F22 | 10 A* | Blokování řadicí páky brzdové převodovky. |
| F23 | – | Nepoužívá. |
| F24 | – | Nepoužívá. |
| J1 | 40A ** | Napájení relé motoru ventilátoru. |
| J2 | 30A ** | Světlomety Dálková světla blikají, aby projela. Reléová cívka zapnutí / vypnutí denních světel. Napájení relé pro denní svícení. Pojistky palubní desky # 25.31. |
| J3 | 30A ** | Výkon vozidla. Napájení relé řídicího modulu hnacího ústrojí. Pojistka elektrické rozvodné skříně F16, F17, F18, J22. |
| J4 | 20A ** | Napájení zapalovače cigaret. Konektor diagnostického nástroje. |
| J5 | – | Nepoužívá. |
| J6 | 30A ** | Napájení relé startéru. Solenoid startéru. |
| J7 | 40A ** | Modul protiblokovacího brzdového systému (Hydroboost). |
| J7 | 60 A ** | Motor pro pomoc při brzdění (Hydromax). Pojistka elektrické rozvodné skříně # F20. |
| J8 | 20A ** | Tažná parkovací světla. |
| J9 | 50A ** | Pojistka palubní desky # 4,10,16,22. |
| J10 | 60 A ** | 4kanálový modul protiblokovacího brzdového systému. |
| J10 | 40A ** | 3kanálový modul protiblokovacího brzdového systému. |
| J11 | 20A ** | Napájení relé palivového čerpadla. Vstřikovače paliva. Snímač hmotnostního průtoku vzduchu. Motor benzínového čerpadla. Modul řízení hnacího ústrojí. |
| J12 | 30 A ** | Elektronická tažná brzda. |
| J13 | 40A ** | Napájení spínače zapalování (pojistky palubní desky č. 1, 5,7,11,13,14,17,19,23,36). (Pojistka elektrické rozvodné skříně č. F19, F22, F21). |
| J14 | – | Nepoužívá. |
| J15 | 60A ** | Napájení baterie palubní desky (pojistka č. 15, 21). Primární zapalovací pojistka. |
| J16 | 20A ** | Troubit. |
| J17 | 40A ** | Napájení spínače zapalování (pojistky na přístrojové desce č. 5,11,17,23,38). |
| J18 | dvacet** | Vypínač brzdy. Multifunkční spínač. |
| J19 | – | Nepoužívá. |
| J20 | – | Nepoužívá. |
| J21 | – | Nepoužívá. |
| J22 | 20A ** | Cívka relé zpětného světla. Cívka relé spojky klimatizace. Přepínač požadavku klimatizace. |
| R1 | – | Relé houkačky. |
| R2 | – | Relé palivového čerpadla. |
| R3 | – | Relé startéru. |
| R4 | – | Relé zpětného světla. |
| R5 | – | Izolační relé signálu start / stop brzdy (Hydromax). |
| R6 | – | Relé parkovacího světla. |
| R7 | – | Nepoužívá. |
| R8 | – | Relé spojky klimatizace. |
| R9 | – | Nepoužívá. |
| R10 | – | Relé startéru. |
| R11 | – | Relé motoru ventilátoru. |
| R12 | – | Relé denního světla / světlometů. |
| R13 | – | Relé řídicího modulu hnacího ústrojí. |
| D1 | – | Dioda palivového čerpadla. |
| D2 | – | Dioda spojky klimatizace. |
| D3 | – | Nepoužívá. |
| C1 | – | Nepoužívá. |
| * Mini pojistky. ** Případová pojistka J. |
Distribuční box UPS 1 (2017)
Distribuční box UPS 1 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| R1 | Relé | Modul řízení hnacího ústrojí. |
| R2 | Relé | Denní požáry. |
| R3 | Relé | Startér. |
| R4 | Relé | Motor větráku. |
| R5 | Relé | Troubit. |
| R6 | Relé | Palivové čerpadlo. |
| R7 | Relé | Počáteční hmota. |
| R8 | Relé | Tažná parkovací světla. |
| R9 | Relé | Nouzová světla. |
| R10 | Relé | Relé zapnutí / vypnutí brzdy Hydromax. |
| R11 | Relé | Nepoužívá. |
| R12 | Relé | Nepoužívá. |
| M1-1 | 10A | Relé zapnutí / vypnutí brzdy Hydromax. |
| M1-2 | 20A | BTSI (posun sloupce). |
| M1-3 | 5A | Pomocný brzdný modul (Hydromax). |
| M1-4 | 10A | Modul řízení hnacího ústrojí. |
Reklamní inzeráty
Distribuční box napájení UPS 2 (2017)
Distribuční box napájení UPS 2 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| M1 | 25 A* | Napájení couvací žárovky. Napájení zpětného světla tažného zařízení. |
| M2 | 20A* | Denní požáry. |
| M3 | 30 A* | 4kanálový modul protiblokovacího brzdového systému (Hydromax). |
| M4 | 20A* | Provoz / spuštění řídicího modulu hnacího ústrojí. Reléová cívka palivového čerpadla. Dioda palivového čerpadla. |
| M5 | 10 A* | Brzdová světla. |
| M6 | 20A* | Rádiové kondenzátory. Zapalovací cívky. |
| M7 | 5A* | Cívka relé zpětného světla. Cívka spojky klimatizace. Přepínač požadavku klimatizace. |
| M8 | 20A* | Senzor monitoru katalyzátoru. Motor č. 11 a č. 21 vyhřívaný snímač kyslíku výfukových plynů. Ventil pro řízení páry. |
| M9 | 20A* | Výkon řídicího modulu hnacího ústrojí. |
| M10 | – | Nepoužívá. |
| M11 | 5A* | Relé řídicího modulu pohonného ústrojí udržuje energii naživu. Reléová cívka řídicího modulu pohonného ústrojí. |
| M12 | 20A* | Obrysová světla svítí. |
| D1 | Dioda | Nepoužívá. |
| D2 | Dioda | Palivové čerpadlo. |
| D3 | Dioda | Spojka klimatizace. |
| R2-1 | – | Nepoužívá. |
| J1 | 30A ** | Napájení relé řídicího modulu pohonné jednotky (pojistka rozvodné skříně M6, M7, M8, M9). |
| J2 | 20A ** | Vstřikovače paliva. Motor benzínového čerpadla. Snímač hmotnostního průtoku vzduchu. Modul řízení hnacího ústrojí. |
| J3 | 20A ** | Zapalovač. Diagnostický konektor. |
| J4 | 40A ** | Motor větráku. |
| J5 | 30A ** | Světlomety Reléová cívka zapnutí / vypnutí denních světel. Napájení relé pro denní svícení. Dálková světla blikají, aby projela. (Pojistky palubní desky # 25.31). |
| J6 | 40A ** | Spínač zapalování dodává energii (pojistky na přístrojové desce č. F26). |
| J7 | 40A ** | Pojistky palubní desky # F24, F22, F20, F26, F21, F8, F6, F4, F2. Pojistky elektrické rozvodné skříně M4, Ml-4. |
| J8 | 50A ** | Pojistky přístrojové desky Fll, F13, F15, F17. |
| J9 | 30 A ** | Napájení relé startéru. Solenoid startéru. |
| J10 | 60A ** | Pojistka elektrické rozvodné skříně ML-1. Motor pro pomoc při brzdění (Hydromax). |
| J11 | 30 A ** | Elektronická tažná brzda. |
| J12 | 60A ** | Primární osvětlení. Pojistka elektrické rozvodné skříně ML-2. Pojistky palubní desky # F19, F5, F3. |
| J13 | – | Nepoužívá. |
| J14 | 20A ** | Troubit. |
| J15 | 60A ** | 4kanálový modul protiblokovacího brzdového systému. |
| J16 | 20A ** | Tažná parkovací světla. |
Diodový a reléový modul (2017)
Diodový a reléový modul (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | Nepoužívá. | |
| 2 | Nepoužívá. | |
| 3 | Nepoužívá. | |
| 4 | Relé pro denní svícení. | |
| Pět | Hydromax – relé pro odpojení signálu zapnutí / vypnutí brzdy. | |
| 6 | Relé zpětného světla. | |
| 7 | Relé uzemnění startéru. | |
| osm | Relé parkovacího světla. | |
| Modul držáku pojistek | ||
| jeden | 10A | Výpadek napájení relé zapnutí / vypnutí (modul Hydromax). |
| 2 | 10A | Blokování řadicí páky brzdové převodovky. |
Pojistkový panel prostoru pro cestující F53 (2017)
Reklamní inzeráty
Pojistkový panel prostoru pro cestující F53 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 20A* | Multifunkční spínač. |
| 2 | – | Nepoužívá. |
| 3 | – | Nepoužívá. |
| 4 | 10 A* | Přístrojová deska. |
| Pět | 10 A* | Nabídka příslušenství pro výrobce nástaveb (příslušenství a závod). |
| 6 | – | Nepoužívá. |
| 7 | 15 A* | Reléová cívka motoru ventilátoru. |
| osm | 10 A* | Napájení brzdových světel. Ovládací modul brzdy přívěsu |
| devět | – | Nepoužívá. |
| deset | 10 A* | Paměť sdruženého přístroje. |
| jedenáct | 30 A* | Modul stěračů / ostřikovačů čelního skla. Napájení stěrače. |
| 12 | – | Nepoužívá. |
| 13 | 10 A* | Modul protiblokovacího brzdového systému -Hydromax. |
| čtrnáct | 10 A* | Modul protiblokovacího brzdového systému – Hydroboost. Spuštění / spuštění sdruženého panelu přístrojů. |
| patnáct | 15 A* | Napájení směrových světel vlevo. |
| šestnáct | 20A* | Napájecí zdroj pro baterie (+ 12V). |
| 17 | 5A* | Rádiový stream kulturisty. |
| 18 | – | Nepoužívá. |
| devatenáct | 5A* | Relé pro denní svícení. |
| dvacet | – | Nepoužívá. |
| 21 | 15 A* | Napájení pravého směrového světla. |
| 22 | 20A* | Ukazatele směru vlečení. |
| 23 | 10 A* | Cluster run / prop. |
| 24 | – | Nepoužívá. |
| 25 | 10 A* | Napájecí zdroj pravého potkávacího světla. |
| 26 | – | Nepoužívá. |
| 27 | – | Nepoužívá. |
| 28 | – | Nepoužívá. |
| 29 | – | Nepoužívá. |
| třicet | – | Nepoužívá. |
| 31 | 10 A* | Kulturista vlevo zdroj potkávacích světel. |
| 32 | – | Nepoužívá. |
| 33 | 10 A* | Síla zpětného osvětlení karoserie. |
| 34 | 10 A* | Reverz kulturisty. Tažná světla pro couvání. |
| 35 | 20A* | Napájecí zdroj pro hlavní paprsek. Indikátor dálkových světel. |
| 36 | 10 A* | Přepínač ovládání převodovky. |
| 37 | – | Nepoužívá. |
| 38 | 10 A* | Kulturista vypnut / spuštěn. |
| 39 | – | Nepoužívá. |
| 40 | – | Nepoužívá. |
| 41 | 10 A* | Osvětlení přístrojového panelu / osvětlení spínače. |
| 42 | – | Nepoužívá. |
| 43 | – | Nepoužívá. |
| 44 | – | Nepoužívá. |
| Relé 1 | – | Pravý indikátor tažení. |
| Relé 2 | – | Směrová světla vlevo. |
| Relé 3 | – | Pravý ukazatel směru. |
| Relé 4 | – | Levý ukazatel směru. |
| Relé 5 | – | Nepoužívá. |
| Relé 6 | – | Denní požáry. Ruční brzda. |
| Relé 7 | – | Denní svícení zapnuto / vypnuto. |
| Dioda 1 | – | Nepoužívá. |
| Dioda 2 | – | Nepoužívá. |
| F1 | – | Nepoužívá. |
| F2 | – | Nepoužívá. |
| F3 | – | Nepoužívá. |
| F4 | – | Nepoužívá. |
| F5 | – | Nepoužívá. |
| F6 | – | Nepoužívá. |
| F7 | – | Nepoužívá. |
| F8 | – | Nepoužívá. |
| F9 | – | Nepoužívá. |
| F10 | – | Nepoužívá. |
| F11 | – | Nepoužívá. |
| F12 | – | Nepoužívá. |
| * Mini pojistka. |
Panel pojistek prostoru pro cestující UPS F59 (2017)
Reklamní inzeráty
Panel pojistek prostoru pro cestující UPS F59 (2017)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| F1 | – | Nepoužívá. |
| F2 | 20A* | Směrová světla vlevo / vpravo. Cívka relé pravého / levého blikače. Směrová světla / ukazatel směru sdruženého přístroje. |
| F3 | 15 A* | Levý směrový signál. Výstražná světla. |
| F4 | 15 A* | Reléová cívka motoru ventilátoru. |
| F5 | 15 A* | Směrové světlo vpředu / vzadu. Pravá přední / zadní výstražná kontrolka. |
| F6 | 10 A* | Modul protiblokovacího brzdového systému (Hydromax). |
| F7 | 10 A* | Pravé potkávací světlo. |
| F8 | 5A* | Relé pro denní svícení. |
| F9 | 10 A* | Levé potkávací světlo. |
| F10 | 10 A* | Přepínač ovládání převodovky. |
| F11 | 10 A* | Clusterová baterie (+ 12V) # 1. |
| F12 | – | Nepoužívá. |
| F13 | 10 A* | Clusterová baterie (+ 12V) # 2. |
| F14 | 10 A* | Přepněte osvětlení. Přístrojové osvětlení. |
| F15 | 20A* | Napájecí zdroj pro baterie (+ 12V). |
| F 16 | – | Nepoužívá. |
| F17 | 20A* | Ukazatele směru vlečení. Tažná brzdová světla. Výstražná světla pro tažení. |
| F18 | 10 A* | Kulturista vypnut / spuštěn. |
| F19 | 10 A* | Signál BOO z řídicího modulu brzdy přívěsu. Brzdová světla pro výrobce nástaveb. Levá / pravá brzdová světla. |
| F20 | 10 A* | Kulturista závod / dodávky příslušenství. |
| F21 | 10 A* | Modul protiblokovacího brzdového systému. Přístrojová deska. |
| F22 | 30 A* | Modul stěračů / ostřikovačů čelního skla. Napájení stěrače. |
| F23 | 10 A* | Reverzní lampy. |
| F24 | 5A* | Rádiový stream kulturisty. |
| F25 | 10 A* | Tažná světla pro couvání. |
| F26 | 10 A* | Cluster run / prop. |
| F27 | 20A* | Indikátor dálkových světel. |
| R1 | Mikro relé | Denní požáry. Ruční brzda. |
| R2 | Mikro relé | Denní svícení zapnuto / vypnuto. |
| R3 | Mikro relé | Pravý ukazatel směru. |
| R4 | Mikro relé | Pravý indikátor tažení. |
| R5 | Mikro relé | Levý ukazatel směru. |
| R6 | Mikro relé | Směrová světla vlevo. |
| R7 | – | Nepoužívá. |
| R8 | – | Nepoužívá. |
| R9 | – | Nepoužívá. |
| D1 | – | Nepoužívá. |
| D2 | – | Nepoužívá. |
| D3 | – | Nepoužívá. |
