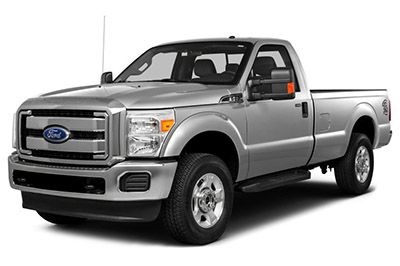

V tomto článku uvažujeme o třetí generaci Ford F-Series Super Duty, vyráběné v letech 2013 až 2016. Zde najdete schémata pojistkových skříní Ford F-250 / F-350 / F-450 / F-550 2013, 2014 a 2015 , přečtěte si o umístění pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford F250 / F350 / F450 / F550 2013-2015
Pojistky zapalovače Ford F-250 / F-350 / F-450 / F-550 jsou pojistky č. 82, 83, 87, 88, 92 a 93 v pojistkové skříňce z motorového prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn v podlaze spolujezdce za krytem.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
ROZVRŽENÍ OVLÁDACÍ PRVKY (POKUD JE VYBAVENO)
Balíček možností rozvržení obsahuje čtyři přepínače, namontované ve středu přístrojové desky. Tyto spínače budou fungovat pouze při zapnutém zapalování, ať už motor běží nebo ne. Doporučuje se však, aby motor běžel, aby se udrželo nabití baterie, pokud používáte spínače vybavení delší dobu nebo při vyšších odběrech proudu. (To je ještě důležitější u vozidel s naftovými motory, protože žhavicí svíčky také vybíjí baterii, když je klíč zapalování v poloze zapnuto.)
Když jsou zapnuty, poskytují 8 ampérů, 12 ampérů nebo 20 ampérů elektrické baterie pro různé osobní nebo komerční použití.
Reléový box
K dispozici bude také reléový box umístěný na straně řidiče na palubní desce. Kontaktujte svého autorizovaného prodejce.
Pro každý spínač bude také napájecí vodič ve formě tupého, utěsněného drátu umístěného pod palubní deskou a nalevo od sloupku řízení.
Schémata pojistkových skříní
Reklamní inzeráty
2013
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2013)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Nepoužívá se (náhradní) |
| 2 | 15A | Relé vývojáře č. 4 |
| 3 | 30A | Inteligentní okenní motor |
| 4 | 10A | Vnitřní osvětlení, kapuce |
| Pět | 20A | střešní okno |
| 6 | 5A | Modul sedadla řidiče |
| 7 | 7,5A | Spínač sedadla řidiče, bederní motor řidiče |
| osm | 10A | Elektrický spínač zrcátek |
| devět | 10A | Relé vývojáře č. 3 |
| deset | 10A | Relé / příslušenství, přístup zákazníka |
| jedenáct | 10A | Přístrojová deska |
| 12 | 15A | Vnitřní osvětlení, osvětlené krokové žárovky |
| 13 | 15A | Pravé směrovky a brzdová světla, pravé směrové relé zastavení tažení |
| čtrnáct | 15A | Levé směrové světlo a brzdová světla, levé relé zastavení tažení |
| patnáct | 15A | Vysoko namontovaná brzdová světla, couvací světla, nouzové tažné relé, vnitřní zrcátko se signálem zpátečky |
| šestnáct | 10A | Pravé potkávací světlo |
| 17 | 10A | Levé potkávací světlo |
| 18 | 10A | Osvětlení klávesnice, Pasivní indikátor proti krádeži, Řídicí modul pohonné jednotky, Zámek brzdové páky |
| devatenáct | 20A | Subwoofer, zesilovač |
| dvacet | 20A | Elektrické zamykání dveří |
| 21 | 10A | Vypínač brzdy |
| 22 | 20A | troubit |
| 23 | 15A | Nepoužívá se (náhradní) |
| 24 | 15A | Modul ovládání na volantu, diagnostický konektor, elektricky sklopné relé zrcátek, dálkové ovládání bez klíče, elektronický ozdobný panel |
| 25 | 15A | Nepoužívá se (náhradní) |
| 26 | 5A | Ovládací modul na volantu |
| 27 | 20A | Nepoužívá se (náhradní) |
| 28 | 15A | Spínač zapalování |
| 29 | 20A | SYNC, modul GPS, fasádní rádio |
| třicet | 15A | Relé parkovacího světla, Relé parkovacího světla |
| 31 | 5A | Ovladač brzdy přívěsu (signál brzdy), přístup zákazníka |
| 32 | 15A | Průhledný motor střešního okna, teleskopický spínač zrcátek, zrcátka s automatickým stmíváním, invertor, osvětlení spínače zámku dveří řidiče a spolujezdce, osvětlení spínače vyhřívání zadních sedadel |
| 33 | 10A | Modul ovládání zádržného systému |
| 34 | 10A | Vyhřívaný modul řízení, modul vyhřívaných zadních sedadel |
| 35 | 5A | Přepínač řadicí páky, modul parkovacího asistenta couvání, modul ovládání brzdy přívěsu |
| 36 | 10A | Přepínač volby palivové nádrže |
| 37 | 10A | PTC ohřívač |
| 38 | 10A | Fasádní rádio AM/FM |
| 39 | 15A | Červená světla |
| 40 | 10A | Parkovací světla (v zrcátkách), Střešní obrysová světla |
| 41 | 7,5A | Indikátor deaktivace airbagu spolujezdce |
| 42 | 5A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé stěrače |
| 44 | 10A | Ukázky rozvržení |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Mlhová světla, kontrolka mlhových světel (ve spínači) |
| 48 | 30A jistič | Spínač elektrického ovládání oken, ukázka elektrického zadního posuvného okna |
| 49 | Relé | Zpožděné příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2013)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | Relé | Motor větráku |
| 2 | – | Nepoužívá |
| 3 | Relé | Ohřívače močoviny (vznětový motor) |
| 4 | – | Nepoužívá |
| Pět | Relé | Odmrazovač zadního okna, Vyhřívaná zrcátka |
| 6 | – | Nepoužívá |
| 7 | 50A* | Odmrazovač zadního okna, Vyhřívaná zrcátka |
| osm | 30A* | Sedadlo spolujezdce |
| devět | 30A* | Sedadlo řidiče |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | 30A* | Inteligentní okenní motor |
| 13 | – | Nepoužívá |
| čtrnáct | – | Nepoužívá |
| patnáct | Dioda | Palivové čerpadlo (vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 15A ** | Vyhřívané zrcátko |
| 18 | – | Nepoužívá |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | – | Nepoužívá |
| 22 | 30A* | Elektrická tažná brzda |
| 23 | 40A* | Motor větráku |
| 24 | – | Nepoužívá |
| 25 | 30A* | Stěrače |
| 26 | 30A* | Tažná parkovací světla |
| 27 | 25A* | Ohřívače močoviny (vznětový motor) |
| 28 | – | Přípojnice |
| 29 | Relé | Tažná parkovací světla |
| třicet | Relé | spojka klimatizace |
| 31 | Relé | Stěrače |
| 32 | – | Nepoužívá |
| 33 | 15 A ** | Výkon vozidla 1 |
| 34 | 15 A ** | Výkon vozidla 2 (vznětový motor) |
| 34 | 20A ** | Výkon vozidla 2 (benzínový motor) |
| 35 | 10A ** | Výkon vozidla 3 |
| 36 | 15A ** | Výkon vozidla 4 (vznětový motor) |
| 36 | 20A ** | Výkon vozidla 4 (benzínový motor) |
| 37 | 10 A ** | Výkon vozidla 5 (vznětový motor) |
| 38 | Relé | Řídicí modul pohonu (vznětový motor), elektronický řídicí modul (benzínový motor) |
| 39 | 10 A ** | Zámek náboje 4×4 |
| 40 | 15A ** | Elektronický zámek 4×4 |
| 41 | – | Nepoužívá |
| 42 | 20A ** | Vyhřívaná zadní sedadla |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45 | 10 A ** | Relé start / start relé |
| 46 | 10 A ** | Trvalý výkon řídicího modulu převodovky (vznětový motor) |
| 47 | 10 A ** | Dodávka spojky klimatizace |
| 48 | Relé | Spustit / spustit |
| 49 | 10 A ** | Zpětný kamerový systém |
| padesáti | 10 A ** | Cívka relé ventilátoru motoru |
| 51 | – | Nepoužívá |
| 52 | 10 A ** | Řídicí modul hnacího ústrojí / Elektronický řídicí modul / Řídicí modul spuštění / spuštění převodovky |
| 53 | 10 A ** | modul 4×4 |
| 54 | 10 A ** | Provoz / start protiblokovacího systému |
| 55 | 10 A ** | Cívka odmrazovače zadního okna, Cívka nabíjení baterie |
| 56 | 20A ** | Panel pojistek v prostoru pro cestující start / start napájení |
| 57 | Relé | Palivové čerpadlo |
| 58 | – | Nepoužívá |
| 59 | – | Nepoužívá |
| 60 | – | Nepoužívá |
| 61 | – | Nepoužívá |
| 62 | – | Nepoužívá |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | – | Nepoužívá |
| 66 | 20A ** | Palivové čerpadlo |
| 67 | – | Nepoužívá |
| 68 | 10A ** | Reléová cívka palivového čerpadla |
| 69 | – | Nepoužívá |
| 70 | 10A ** | Tažné couvací světlo |
| 71 | 10A ** | Odvzdušnění kazety (benzínový motor) |
| 72 | 10A ** | Napájení řídicího modulu hnacího ústrojí / elektronického řídicího modulu reléového cívky |
| 73 | – | Nepoužívá |
| 74 | Relé | Tažná zarážka / zatáčka doleva |
| 75 | Relé | Tažná zastávka / pravotočivá zatáčka |
| 76 | Relé | Couvací lampa |
| 77 | – | Nepoužívá |
| 78 | – | Nepoužívá |
| 79 | – | Nepoužívá |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 20 A* | Pomocná elektrická zásuvka # 2 |
| 83 | 20 A* | Pomocná zásuvka č. 1 |
| 84 | 30A* | Řadicí motor 4×4 |
| 85 | 30A* | Vyhřívaná / chlazená sedadla |
| 86 | 25A* | Síla cívky protiblokovacího brzdového systému |
| 87 | 20 A* | Pomocná elektrická zásuvka # 5 |
| 88 | 20 A* | Pomocná elektrická zásuvka č. 6 |
| 89 | 40 A* | Startér |
| 90 | 25 A* | Nabíjení tažné baterie |
| 91 | – | Nepoužívá |
| 92 | 20 A* | Pomocná zásuvka č. 4 |
| 93 | 20 A* | Pomocná elektrická zásuvka # 3 |
| 94 | 25 A* | Vývojář č. 1 |
| 95 | 25 A* | Vývojář č. 2 |
| 96 | 50A* | Protiblokovací čerpadlo brzdového systému |
| 97 | 40 A* | Měnič |
| 98 | – | Nepoužívá |
| 99 | 40 A* | Palubní deska měniče |
| 100 | 25 A* | Indikátory tažení |
| 101 | Relé | Vstup |
| 102 | Relé | Nabíjení tažné baterie |
| 103 | – | Nepoužívá |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | – | Nepoužívá |
| * Patronové pojistky ** Mini pojistky |
ROZVRŽENÍ OVLÁDACÍ PRVKY (POKUD JE VYBAVENO)
| Změna | Číslo obvodu | Barva drátu | Proud |
|---|---|---|---|
| AUX 1 | CAC05 | Žlutá | 25A |
| AUX 2 | CAC06 | Zelená s hnědou stopou | 25A |
| DO 3 | CAC07 | Fialová se zelenou stopou | 10A |
| AUX 4 | CAC08 | Kaštan | 15A |
2014
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 30A | Nepoužívá se (náhradní) |
| 2 | 15A | Pomocné reléové relé # 4 |
| 3 | 30A | Inteligentní okenní motor pro cestující |
| 4 | 10A | Vnitřní osvětlení, kapuce |
| Pět | 20A | střešní okno |
| 6 | 5A | Modul sedadla řidiče |
| 7 | 7,5 A | Spínač sedadla řidiče, bederní motor řidiče |
| osm | 10A | Elektrický spínač zrcátek |
| devět | 10A | Relé pomocných kontaktů # 3 |
| deset | 10A | Relé / příslušenství, přístup zákazníka |
| jedenáct | 10A | Přístrojová deska |
| 12 | 15A | Vnitřní osvětlení, osvětlené krokové žárovky |
| 13 | 15A | Pravé směrovky a brzdová světla, pravé směrové relé zastavení tažení |
| čtrnáct | 15A | Levé směrové světlo a brzdová světla, levé relé zastavení tažení |
| patnáct | 15A | Vysoko namontovaná brzdová světla, couvací světla, nouzové tažné relé, vnitřní zrcátko se signálem zpátečky |
| šestnáct | 10A | Pravé potkávací světlo |
| 17 | 10A | Levé potkávací světlo |
| 18 | 10A | Osvětlení klávesnice, pasivní transceiver proti krádeži, řídicí modul pohonné jednotky, blokování brzdové páky |
| devatenáct | 20A | Subwoofer, zesilovač |
| dvacet | 20A | Elektrické zamykání dveří |
| 21 | 10A | Vypínač brzdy |
| 22 | 20A | troubit |
| 23 | 15A | Nepoužívá se (náhradní) |
| 24 | 15A | Modul ovládání na volantu, diagnostický konektor, elektricky sklopné relé zrcátek, dálkové ovládání bez klíče, elektronický ozdobný panel |
| 25 | 15A | Nepoužívá se (náhradní) |
| 26 | 5A | Ovládací modul na volantu |
| 27 | 20A | Nepoužívá se (náhradní) |
| 28 | 15A | Spínač zapalování |
| 29 | 20A | SYNC, modul GPS, fasádní rádio |
| třicet | 15A | Relé parkovacího světla, Relé parkovacího světla |
| 31 | 5A | Ovladač brzdy přívěsu (signál brzdy), přístup zákazníka |
| 32 | 15A | Motor střešního okna, spínač teleskopického zrcátka, zrcátka s automatickým stmíváním, invertor, kontrolka spínače zámku dveří řidiče a spolujezdce, světlo spínače vyhřívání zadních sedadel, motor inteligentního okna řidiče a spolujezdce, spínač zvedače – okno spolujezdce |
| 33 | 10A | Modul ovládání zádržného systému |
| 34 | 10A | Vyhřívaný modul volantu, Vyhřívaný modul zadních sedadel |
| 35 | 5A | Přepínač řadicí páky, modul parkovacího asistenta couvání, modul ovládání brzdy přívěsu |
| 36 | 10A | Přepínač volby palivové nádrže |
| 37 | 10A | Ohřívač s kladným teplotním koeficientem |
| 38 | 10A | Fasádní rádio AM/FM |
| 39 | 15A | Červená světla |
| 40 | 10A | Parkovací světla (v zrcátkách), Střešní obrysová světla |
| 41 | 7,5 A | Indikátor deaktivace airbagu spolujezdce |
| 42 | 5A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé stěrače |
| 44 | 10A | Pomocné spínače |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Mlhová světla, kontrolka mlhových světel (ve spínači) |
| 48 | 30A jistič | Elektricky ovládaný spínač oken, Elektrický spínač zadního posuvného okna, Průhledný spínač střešního okna |
| 49 | Relé | Zpožděné příslušenství |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2014)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | Relé | Motor větráku |
| 2 | – | Nepoužívá |
| 3 | Relé | Ohřívače močoviny (vznětový motor) |
| 4 | – | Nepoužívá |
| Pět | Relé | Odmrazovač zadního okna, Vyhřívaná zrcátka |
| 6 | – | Nepoužívá |
| 7 | 50A* | Odmrazovač zadního okna, Vyhřívaná zrcátka |
| osm | 30 A* | Sedadlo spolujezdce |
| devět | 30 A* | Sedadlo řidiče |
| deset | – | Nepoužívá |
| jedenáct | – | Nepoužívá |
| 12 | 30 A* | Řidičův inteligentní okenní motor |
| 13 | – | Nepoužívá |
| čtrnáct | – | Nepoužívá |
| patnáct | Dioda | Palivové čerpadlo (vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 15A ** | Vyhřívané zrcátko |
| 18 | – | Nepoužívá |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | – | Nepoužívá |
| 22 | 30 A* | Elektrická tažná brzda |
| 23 | 40A* | Motor větráku |
| 24 | – | Nepoužívá |
| 25 | 30 A* | Stěrače |
| 26 | 30 A* | Tažná parkovací světla |
| 27 | 25 A* | Ohřívače močoviny (vznětový motor) |
| 28 | – | Přípojnice |
| 29 | Relé | Tažná parkovací světla |
| třicet | Relé | spojka klimatizace |
| 31 | Relé | Stěrače |
| 32 | – | Nepoužívá |
| 33 | 15A ** | Výkon vozidla 1 |
| 34 | 15A ** | Výkon vozidla 2 (vznětový motor) |
| 34 | 20A ** | Výkon vozidla 2 (benzínový motor) |
| 35 | 10 A ** | Výkon vozidla 3 |
| 36 | 15A ** | Výkon vozidla 4 (vznětový motor) |
| 36 | 20A ** | Výkon vozidla 4 (benzínový motor) |
| 37 | 10A ** | Výkon vozidla 5 (vznětový motor) |
| 38 | Relé | Řídicí modul pohonu (vznětový motor), elektronický řídicí modul (benzínový motor) |
| 39 | 10A ** | Zámek náboje 4×4 |
| 40 | 15A ** | Elektronický zámek 4×4 |
| 41 | – | Nepoužívá |
| 42 | 20A ** | Vyhřívaná zadní sedadla |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45 | 10A ** | Relé start / start relé |
| 46 | 10A ** | Trvalý výkon řídicího modulu převodovky (vznětový motor) |
| 47 | 10A ** | Dodávka spojky klimatizace |
| 48 | Relé | Spustit / spustit |
| 49 | 10A ** | Zpětný kamerový systém |
| padesáti | 10A ** | Cívka relé ventilátoru motoru |
| 51 | – | Nepoužívá |
| 52 | 10A ** | Řídicí modul hnacího ústrojí, elektronický řídicí modul, řídicí modul převodovky Run / Start |
| 53 | 10A ** | modul 4×4 |
| 54 | 10A ** | Provoz / start protiblokovacího systému |
| 55 | 10A ** | Cívka odmrazovače zadního okna, Cívka nabíjení baterie |
| 56 | 20A ** | Start / start panelu pojistek v prostoru pro cestující |
| 57 | Relé | Palivové čerpadlo |
| 58 | – | Nepoužívá |
| 59 | – | Nepoužívá |
| 60 | – | Nepoužívá |
| 61 | – | Nepoužívá |
| 62 | – | Nepoužívá |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | – | Nepoužívá |
| 66 | 20A ** | Palivové čerpadlo |
| 67 | – | Nepoužívá |
| 68 | 10 A ** | Reléová cívka palivového čerpadla |
| 69 | – | Nepoužívá |
| 70 | 10 A ** | Tažné couvací světlo |
| 71 | 10 A ** | Odvzdušnění kazety (benzínový motor) |
| 72 | 10 A ** | Řídicí modul hnacího ústrojí, výkon cívky relé elektronického řídicího modulu |
| 73 | – | Nepoužívá |
| 74 | Relé | Tažná zarážka / zatáčka doleva |
| 75 | Relé | Tažná zastávka / pravotočivá zatáčka |
| 76 | Relé | Tažné couvací světlo |
| 77 | – | Nepoužívá |
| 78 | – | Nepoužívá |
| 79 | – | Nepoužívá |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 20A* | Pomocná elektrická zásuvka # 2 |
| 83 | 20A* | Pomocná zásuvka č. 1 |
| 84 | 30 A* | Řadicí motor 4×4 |
| 85 | 30 A* | Vyhřívaná / chlazená sedadla |
| 86 | 25 A* | Síla cívky protiblokovacího brzdového systému |
| 87 | 20A* | Pomocná elektrická zásuvka # 5 |
| 88 | 20A* | Pomocná elektrická zásuvka č. 6 |
| 89 | 40A* | Startér |
| 90 | 25 A* | Nabíjení tažné baterie |
| 91 | – | Nepoužívá |
| 92 | 20A* | Pomocná zásuvka č. 4 |
| 93 | 20A* | Pomocná elektrická zásuvka # 3 |
| 94 | 25 A* | Pomocný spínač č. 1 |
| 95 | 25 A* | Pomocný spínač # 2 |
| 96 | 50A* | Protiblokovací čerpadlo brzdového systému |
| 97 | 40A* | Měnič |
| 98 | – | Nepoužívá |
| 99 | 40A* | Palubní deska měniče |
| 100 | 25 A* | Indikátory tažení |
| 101 | Relé | Vstup |
| 102 | Relé | Nabíjení tažné baterie |
| 103 | – | Nepoužívá |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | – | Nepoužívá |
| * Patronové pojistky ** Mini pojistky |
2015
Reklamní inzeráty
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2015)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | 30A | Nepoužívá se (náhradní) |
| 2 | 15A | Pomocné reléové relé # 4 |
| 3 | 30A | Inteligentní okenní motor pro cestující |
| 4 | 10A | Osvětlení kapoty Vnitřní osvětlení |
| Pět | 20A | střešní okno |
| 6 | 5A | Modul sedadla řidiče |
| 7 | 7,5 A | Bederní motor řidiče Spínač sedadla řidiče |
| osm | 10A | Elektrický spínač zrcátek |
| devět | 10A | Relé pomocných kontaktů # 3 |
| deset | 10A | Přístupový kabel pro zákazníka Napájecí relé / příslušenství |
| jedenáct | 10A | Přístrojová deska |
| 12 | 15A | Vnitřní osvětlení Osvětlené krokové žárovky |
| 13 | 15A | Směrová světla a brzdová světla vpravo |
| čtrnáct | 15A | Levá směrová světla a brzdová světla |
| patnáct | 15A | Zpětná světla, relé pro couvání Vytažená brzdová světla Vnitřní zpětné zrcátko |
| šestnáct | 10A | Pravé potkávací světlo |
| 17 | 10A | Levé potkávací světlo |
| 18 | 10A | Zámek brzdové páky Osvětlení klávesnice Pasivní transceiver proti krádeži Řídicí modul pohonné jednotky |
| devatenáct | 20A | Zesilovač subwooferu |
| dvacet | 20A | Elektrické zamykání dveří |
| 21 | 10A | Vypínač brzdy |
| 22 | 20A | troubit |
| 23 | 15A | Nepoužívá se (náhradní) |
| 24 | 15A | Diagnostický konektor Elektronický ozdobný panel Elektricky sklopné relé zrcátek Dálkový bezklíčový vstup Řídicí modul na volantu |
| 25 | 15A | Nepoužívá se (náhradní) |
| 26 | 5A | Ovládací modul na volantu |
| 27 | 20A | Nepoužívá se (náhradní) |
| 28 | 15A | Spínač zapalování |
| 29 | 20A | Modul GPS Rádio SYNC |
| třicet | 15A | Relé parkovacího světla Relé parkovacího světla |
| 31 | 5A | Přístup k zákazníkovi Ovladač brzdy přívěsu (brzdový signál) |
| 32 | 15A | Automatické stmívání zpětného zrcátka Osvětlení spínače zámku dveří řidiče a spolujezdce Inteligentní motor řidiče a spolujezdce |
| 33 | 10A | Modul ovládání zádržného systému |
| 34 | 10A | Vyhřívaný modul volantu Vyhřívaný modul zadních sedadel |
| 35 | 5A | Modul reverzního parkovacího asistenta Řadicí modul Řídicí modul brzdy přívěsu |
| 36 | 10A | Přepínač volby palivové nádrže |
| 37 | 10A | Ohřívač s kladným teplotním koeficientem |
| 38 | 10A | Základní rádio AM / FM |
| 39 | 15A | Červená světla |
| 40 | 10A | Parkovací světla (v zrcátkách) Střešní obrysová světla |
| 41 | 7,5 A | Indikátor deaktivace airbagu spolujezdce |
| 42 | 5A | Nepoužívá se (náhradní) |
| 43 | 10A | Relé stěrače |
| 44 | 10A | Pomocné spínače |
| 45 | 5A | Nepoužívá se (náhradní) |
| 46 | 10A | Klimatizace |
| 47 | 15A | Mlhová světla Mlhová světla (ve spínači) |
| 48 | 30A jistič | Elektrický spínač zadního posuvného okna Elektrický spínač oken Průhledný spínač střešního okna |
| 49 | Relé | Zpožděné příslušenství |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2015)
| Ne. | Proud | Chráněné součásti |
|---|---|---|
| jeden | Relé | Motor větráku |
| 2 | – | Nepoužívá |
| 3 | Relé | Ohřívače močoviny (vznětový motor) |
| 4 | – | Nepoužívá |
| Pět | Relé | Vyhřívaná zrcátka Odmrazovač zadního okna |
| 6 | – | Nepoužívá |
| 7 | 50A* | Vyhřívaná zrcátka Odmrazovač zadního okna |
| osm | 30 A* | Sedadlo spolujezdce |
| devět | 30 A* | Sedadlo řidiče |
| deset | 40A* | Upoutávka |
| jedenáct | – | Nepoužívá |
| 12 | 30 A* | Řidičův inteligentní okenní motor |
| 13 | – | Nepoužívá |
| čtrnáct | – | Nepoužívá |
| patnáct | Dioda | Palivové čerpadlo (vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 15A ** | Vyhřívané zrcátko |
| 18 | – | Nepoužívá |
| devatenáct | – | Nepoužívá |
| dvacet | – | Nepoužívá |
| 21 | – | Nepoužívá |
| 22 | 30 A* | Elektrická tažná brzda |
| 23 | 40A* | Motor větráku |
| 24 | – | Nepoužívá |
| 25 | 30 A* | Stěrače |
| 26 | 30 A* | Tažná parkovací světla |
| 27 | 25 A* | Ohřívače močoviny (vznětový motor) |
| 28 | – | Přípojnice |
| 29 | Relé | Tažná parkovací světla |
| třicet | Relé | spojka klimatizace |
| 31 | Relé | Stěrače |
| 32 | – | Nepoužívá |
| 33 | 15A ** | Výkon vozidla 1 |
| 34 | 15A ** | Výkon vozidla 2 (vznětový motor) |
| 34 | 20A ** | Výkon vozidla 2 (benzínový motor) |
| 35 | 10A ** | Výkon vozidla 3 |
| 36 | 15A ** | Výkon vozidla 4 (vznětový motor) |
| 36 | 20A ** | Výkon vozidla 4 (benzínový motor) |
| 37 | 10 A ** | Výkon vozidla 5 (vznětový motor) |
| 38 | Relé | Elektronický řídicí modul (vznětový motor) Řídicí modul hnacího ústrojí (benzínový motor) |
| 39 | 10 A ** | Zámek náboje 4×4 |
| 40 | 15A ** | Elektronický zámek 4×4 |
| 41 | – | Nepoužívá |
| 42 | 20A ** | Vyhřívaná zadní sedadla |
| 43 | – | Nepoužívá |
| 44 | – | Nepoužívá |
| 45 | 10 A ** | Relé start / start relé |
| 46 | 10 A ** | Trvalý výkon řídicího modulu převodovky (vznětový motor) |
| 47 | 10 A ** | Dodávka spojky klimatizace |
| 48 | Relé | Spustit / spustit |
| 49 | 10 A ** | Zpětný kamerový systém |
| padesáti | 10 A ** | Cívka relé ventilátoru motoru |
| 51 | – | Nepoužívá |
| 52 | 10 A ** | Elektronický řídicí modul Řídicí modul hnacího ústrojí, Řídicí modul spuštění / spuštění převodovky |
| 53 | 10 A ** | modul 4×4 |
| 54 | 10 A ** | Provoz / start protiblokovacího systému |
| 55 | 10 A ** | Cívka odmrazovače zadního skla |
| 56 | 20A ** | Start / start panelu pojistek v prostoru pro cestující |
| 57 | Relé | Palivové čerpadlo |
| 58 | – | Nepoužívá |
| 59 | – | Nepoužívá |
| 60 | – | Nepoužívá |
| 61 | – | Nepoužívá |
| 62 | – | Nepoužívá |
| 63 | – | Nepoužívá |
| 64 | – | Nepoužívá |
| 65 | – | Nepoužívá |
| 66 | 20A ** | Palivové čerpadlo |
| 67 | – | Nepoužívá |
| 68 | 10A ** | Reléová cívka palivového čerpadla |
| 69 | – | Nepoužívá |
| 70 | 10A ** | Tažné couvací světlo |
| 71 | 10A ** | Odvzdušnění kazety (benzínový motor) |
| 72 | 10A ** | Elektronický řídicí modul Napájení cívky relé Životnost napájecího zdroje Řídicí modul pohonné jednotky |
| 73 | – | Nepoužívá |
| 74 | – | Nepoužívá |
| 75 | – | Nepoužívá |
| 76 | Relé | Tažné couvací světlo |
| 77 | – | Nepoužívá |
| 78 | – | Nepoužívá |
| 79 | – | Nepoužívá |
| 80 | – | Nepoužívá |
| 81 | – | Nepoužívá |
| 82 | 20A* | Pomocná elektrická zásuvka # 2 |
| 83 | 20A* | Pomocná zásuvka č. 1 |
| 84 | 30 A* | Řadicí motor 4×4 |
| 85 | 30 A* | Vyhřívaná / chlazená sedadla |
| 86 | 25 A* | Síla cívky protiblokovacího brzdového systému |
| 87 | 20A* | Pomocná elektrická zásuvka # 5 |
| 88 | 20A* | Pomocná elektrická zásuvka č. 6 |
| 89 | 40A* | Startér |
| 90 | 25 A* | Nabíjení tažné baterie |
| 91 | – | Nepoužívá |
| 92 | 20A* | Pomocná zásuvka č. 4 |
| 93 | 20A* | Pomocná elektrická zásuvka # 3 |
| 94 | 25 A* | Pomocný spínač č. 1 |
| 95 | 25 A* | Pomocný spínač # 2 |
| 96 | 50A* | Protiblokovací čerpadlo brzdového systému |
| 97 | 40A* | Měnič |
| 98 | – | Nepoužívá |
| 99 | 40A* | Palubní deska měniče |
| 100 | – | Nepoužívá |
| 101 | Relé | Vstup |
| 102 | – | Nepoužívá |
| 103 | – | Nepoužívá |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | – | Nepoužívá |
| * Patronové pojistky ** Mini pojistky |
