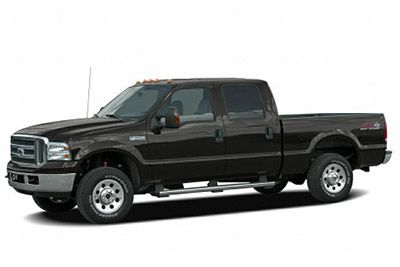

V tomto článku uvažujeme o první generaci Ford F-Series Super Duty po faceliftu, vyráběném v letech 2005 až 2007. Zde najdete schémata pojistkových skříní Ford F-250 / F-350 / F-450 / F -550 2005, 2006 a 2007 , seznamte se s umístěním pojistkových panelů uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Ford F250 / F350 / F450 / F550 2005-2007
Pojistky pro zapalovač cigaret (napájecí zásuvka) v Ford F-250 / F-350 / F-450 / F-550 jsou pojistky (4 (napájecí zásuvka (palubní deska)) a №12 (zapalovač cigaret) v pojistce přístrojová deska skříně.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn pod a nalevo od volantu pomocí brzdového pedálu za panelem.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
2005
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2005)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 10 A* | Skupina |
| 3 | 10 A* | Vývojář č. 3 |
| 4 | 20 A* | Elektrická zásuvka (palubní deska) |
| Pět | 10 A* | Vývojář č. 4 |
| 6 | – | Nepoužívá |
| 7 | 30A* | Dálková světla, Flash-to-pass |
| osm | 20 A* | Nouzová světla |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 20 A* | Rádio (hlavní) |
| 12 | 20 A* | Zapalovač cigaret, OBD II |
| 13 | 5A* | Power Mirrors |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | – | Nepoužívá |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20 A* | Směrová světla, brzdová světla zapnutá / vypnutá (BOO) |
| devatenáct | 10 A* | Modul tělesné bezpečnosti (BSM) (bezpečnost) |
| dvacet | 15 A* | Elektrický ovladač tažné brzdy (EBC) |
| 21 | 20 A* | Vyhřívaná sedadla |
| 22 | 20 A* | Kontrola motoru |
| 23 | 20 A* | Ovládání motoru (pouze benzínový motor) / Ovládání klimatizace (pouze naftový motor) |
| 24 | 15 A* | Tažné zařízení, relé ventilátoru, elektronická automatická regulace teploty (EATC) |
| 25 | – | Nepoužívá |
| 26 | 10 A* | Nafukovací vaky |
| 27 | 15 A* | Spínač zapalování RUN napájení |
| 28 | 10 A* | Logika tažení EBC |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | 4×4 |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Klastr, 4×4, stěrače čelního skla |
| 34 | 10 A* | Přepínač BOO (nízký proud) |
| 35 | 10 A* | Přístrojová deska |
| 36 | – | Nepoužívá |
| 37 | 15 A* | troubit |
| 38 | 20 A* | Tažná parkovací světla |
| 39 | 15 A* | Vyhřívaná zrcátka |
| 40 | 20 A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | – | Nepoužívá |
| 45 | 10 A* | Spínač zapalování napájení RUN / START |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | – | Nepoužívá |
| 101 | 30A ** | EBC Trailer |
| 102 | 30A ** | BSM (dveřní zámky) |
| 103 | 30A ** | Spínač zapalování |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | 20A ** | Nabíjení tažné baterie |
| 108 | 30A ** | UpFitter #1 |
| 109 | 30A ** | UpFitter #2 |
| 110 | 30A ** | Spínač zapalování |
| 111 | – | Nepoužívá |
| 112 | 30A ** | Elektrické sedadlo (řidič) |
| 113 | 30A ** | Vstup |
| 114 | 30A ** | Elektrické sedadlo (spolujezdce) |
| 115 | 20A ** | Ovládání UpFitter |
| 116 | 30A ** | Spínač zapalování |
| 210 | – | Nepoužívá |
| 211 | 1/2 Relais ISO | Nouzová světla |
| 212 | – | Nepoužívá |
| 301 | Plné ISO relé | Nabíjení tažné baterie |
| 302 | Plné ISO relé | Řídicí modul pohonu (PCM) |
| 303 | – | Nepoužívá |
| 304 | – | Nepoužívá |
| 305 | Plné ISO relé | Ovládání UpFitter |
| 306 | Plné ISO relé | Zpožděné příslušenství |
| 307 | Plné ISO relé | Vstup |
| 601 | 30A jistič | Odložené příslušenství, Elektricky ovládaná okna, Průhledné střešní okno |
| 602 | – | Nepoužívá |
| * Mini pojistka ** Patronová pojistka |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2005)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 30A* | Stěrače |
| 2 | 40A* | Fanoušek |
| 3 | 30A* | Elektronické řazení za chodu (ESOF) |
| 4 | – | Nepoužívá |
| Pět | 50A* | Řídicí modul vstřikovače (IDM) (pouze vznětový motor) |
| 6 | – | Nepoužívá |
| 7 | 30A* | Horizontální modul pro úpravu paliva (HFCM) (pouze vznětový motor) |
| osm | – | Nepoužívá |
| devět | 20A ** | Indikátory tažení |
| deset | 10A ** | Řídicí modul hnacího ústrojí (PCM) udržuje aktivní výkon, solenoid odvětrávání kanystru (pouze benzínový motor) |
| jedenáct | 10A ** | Protiblokovací brzdový systém (ABS) |
| 12 | 2A ** | Spínač brzdového tlaku |
| 13 | 15 A ** | Denní svícení (DRL) |
| čtrnáct | – | Nepoužívá |
| patnáct | 15A ** | Logika IDM (pouze vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 10A ** | spojka klimatizace |
| 18 | 10A ** | Relé IDM (pouze vznětový motor) |
| devatenáct | – | Nepoužívá |
| dvacet | 10A ** | Tažná světla pro couvání |
| 21 | – | Nepoužívá |
| 22 | 60A *** | ABS (cívky) |
| 23 | 60a *** | ABS (čerpadla) |
| 201 | 1/2 Relais ISO | Pravé tažné světlo / brzdové světlo |
| 202 | 1/2 Relais ISO | Levá kontrolka tažení / brzdové světlo |
| 203 | 1/2 Relais ISO | spojka klimatizace |
| 204 | – | Nepoužívá |
| 205 | 1/2 Relais ISO | DRL č. 1 |
| 206 | 1/2 Relais ISO | DRL č. 2 |
| 301 | Plné ISO relé | DRL č. 3 |
| 302 | Plné ISO relé | HFCM |
| 303 | Plné ISO relé | Fanoušek |
| 304 | Relé vysokého proudu | IDM (pouze naftový motor) |
| * Patronová pojistka ** Mini pojistky *** Maxi pojistka |
2006
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2006)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 10 A* | Skupina |
| 3 | 10 A* | Vývojář č. 3 |
| 4 | 20 A* | Elektrická zásuvka (palubní deska) |
| Pět | 10 A* | Vývojář č. 4 |
| 6 | – | Nepoužívá |
| 7 | 30A* | Dálková světla, Flash-to-pass |
| osm | 20 A* | Nouzová světla |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 20 A* | Rádio (hlavní) |
| 12 | 20 A* | Zapalovač cigaret, OBD II |
| 13 | 5A* | Power Mirrors |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | – | Nepoužívá |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20 A* | Směrová světla, brzdová světla zapnutá / vypnutá (BOO) |
| devatenáct | 10 A* | Modul tělesné bezpečnosti (BSM) (bezpečnost) |
| dvacet | 15 A* | Elektrický ovladač tažné brzdy (EBC) |
| 21 | 20 A* | Vyhřívaná sedadla |
| 22 | 20 A* | Kontrola motoru |
| 23 | 20 A* | Ovládání motoru (pouze benzínový motor) / Ovládání klimatizace (pouze naftový motor) |
| 24 | 15 A* | Tažné zařízení, relé ventilátoru, elektronická automatická regulace teploty (EATC) |
| 25 | – | Nepoužívá |
| 26 | 10 A* | Airbagy |
| 27 | 15 A* | Spínač zapalování RUN napájení |
| 28 | 10 A* | Logika tažení EBC |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Relé startéru |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Klastr, 4×4, stěrače čelního skla |
| 34 | 10 A* | Přepínač BOO (nízký proud) |
| 35 | 10 A* | Přístrojová deska |
| 36 | – | Nepoužívá |
| 37 | 15 A* | troubit |
| 38 | 20 A* | Tažná parkovací světla |
| 39 | 15 A* | Vyhřívaná zrcátka |
| 40 | 20 A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | – | Nepoužívá |
| 45 | 10 A* | Spínač zapalování napájení RUN / START |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | – | Nepoužívá |
| 101 | 30A ** | EBC Trailer |
| 102 | 30A ** | BSM (dveřní zámky) |
| 103 | 30A ** | Spínač zapalování |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | 20A ** | Nabíjení tažné baterie |
| 108 | 30A ** | UpFitter #1 |
| 109 | 30A ** | UpFitter #2 |
| 110 | 30A ** | Spínač zapalování |
| 111 | – | Nepoužívá |
| 112 | 30A ** | Elektrické sedadlo (řidič) |
| 113 | 30A ** | Vstup |
| 114 | 30A ** | Elektrické sedadlo (spolujezdce) |
| 115 | 20A ** | Ovládání UpFitter |
| 116 | 30A ** | Spínač zapalování |
| 210 | – | Nepoužívá |
| 211 | 1/2 Relais ISO | Nouzová světla |
| 212 | – | Nepoužívá |
| 301 | Plné ISO relé | Nabíjení tažné baterie |
| 302 | Plné ISO relé | Řídicí modul pohonu (PCM) |
| 303 | – | Nepoužívá |
| 304 | – | Nepoužívá |
| 305 | Plné ISO relé | Ovládání UpFitter |
| 306 | Plné ISO relé | Zpožděné příslušenství |
| 307 | Plné ISO relé | Vstup |
| 601 | 30A jistič | Odložené příslušenství, Elektricky ovládaná okna, Průhledné střešní okno |
| 602 | – | Nepoužívá |
| * Mini pojistka ** Patronová pojistka |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2006)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 30A* | Stěrače |
| 2 | 40 A* | Fanoušek |
| 3 | 30A* | Elektronické řazení za chodu (ESOF) |
| 4 | – | Nepoužívá |
| Pět | 50A* | Řídicí modul vstřikovače (IDM) (pouze vznětový motor) |
| 6 | – | Nepoužívá |
| 7 | 30A* | Horizontální modul pro úpravu paliva (HFCM) (pouze vznětový motor) |
| osm | – | Posunovač |
| devět | 20A ** | Indikátory tažení |
| deset | 10A ** | Řídicí modul hnacího ústrojí (PCM) udržuje aktivní výkon, solenoid odvětrávání kanystru (pouze benzínový motor) |
| jedenáct | 10A ** | Protiblokovací brzdový systém (ABS) |
| 12 | 2A ** | Spínač brzdového tlaku |
| 13 | 15A ** | Denní svícení (DRL) |
| čtrnáct | – | Nepoužívá |
| patnáct | 15A ** | Logika IDM (pouze vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 10A ** | spojka klimatizace |
| 18 | 10A ** | Relé IDM (pouze vznětový motor) |
| devatenáct | – | Nepoužívá |
| dvacet | 10A ** | Tažná světla pro couvání |
| 21 | – | Nepoužívá |
| 22 | 60A *** | ABS (cívky) |
| 23 | 60A *** | ABS (čerpadla) |
| 201 | 1/2 Relais ISO | Pravé tažné světlo / brzdové světlo |
| 202 | 1/2 Relais ISO | Levá kontrolka tažení / brzdové světlo |
| 203 | 1/2 Relais ISO | spojka klimatizace |
| 204 | – | Nepoužívá |
| 205 | 1/2 Relais ISO | DRL č. 1 |
| 206 | 1/2 Relais ISO | DRL č. 2 |
| 301 | Plné ISO relé | DRL č. 3 |
| 302 | Plné ISO relé | HFCM |
| 303 | Plné ISO relé | Fanoušek |
| 304 | Relé vysokého proudu | IDM (pouze naftový motor) |
| * Patronová pojistka ** Mini pojistky *** Maxi pojistka |
2007
Prostor pro cestující
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2007)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 10 A* | Skupina |
| 3 | 10 A* | Vývojář č. 3 |
| 4 | 20 A* | Elektrická zásuvka (palubní deska) |
| Pět | 10 A* | Vývojář č. 4 |
| 6 | – | Nepoužívá |
| 7 | 30A* | Dálková světla, Flash-to-pass |
| osm | 20 A* | Nouzová světla |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 20 A* | Rádio (hlavní) |
| 12 | 20 A* | Zapalovač cigaret, OBD II |
| 13 | 5A* | Power Mirrors |
| čtrnáct | – | Nepoužívá |
| patnáct | – | Nepoužívá |
| šestnáct | – | Nepoužívá |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20 A* | Směrová světla, brzdová světla zapnutá / vypnutá (BOO) |
| devatenáct | 10 A* | Modul tělesné bezpečnosti (BSM) (bezpečnost) |
| dvacet | 15 A* | Elektrický ovladač tažné brzdy (EBC) |
| 21 | 20 A* | Vyhřívaná sedadla |
| 22 | 20 A* | Kontrola motoru |
| 23 | 20 A* | Ovládání motoru (pouze benzínový motor) / Ovládání klimatizace (pouze naftový motor) |
| 24 | 15 A* | Tažné zařízení, relé ventilátoru, elektronická automatická regulace teploty (EATC) |
| 25 | – | Nepoužívá |
| 26 | 10 A* | Airbagy |
| 27 | 15 A* | Spínač zapalování RUN napájení |
| 28 | 10 A* | Logika tažení EBC |
| 29 | 10A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Relé startéru |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Klastr, 4×4, stěrače čelního skla |
| 34 | 10 A* | Přepínač BOO (nízký proud) |
| 35 | 10 A* | Přístrojová deska |
| 36 | – | Nepoužívá |
| 37 | 15 A* | troubit |
| 38 | 20 A* | Tažná parkovací světla |
| 39 | 15 A* | Vyhřívaná zrcátka |
| 40 | 20 A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | – | Nepoužívá |
| 45 | 10 A* | Spínač zapalování napájení RUN / START |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | – | Nepoužívá |
| 101 | 30A ** | EBC Trailer |
| 102 | 30A ** | BSM (dveřní zámky) |
| 103 | 30A ** | Spínač zapalování |
| 104 | – | Nepoužívá |
| 105 | – | Nepoužívá |
| 106 | – | Nepoužívá |
| 107 | 20A ** | Nabíjení tažné baterie |
| 108 | 30A ** | UpFitter #1 |
| 109 | 30A ** | UpFitter #2 |
| 110 | 30A ** | Spínač zapalování |
| 111 | – | Nepoužívá |
| 112 | 30A ** | Elektrické sedadlo (řidič) |
| 113 | 30A ** | Vstup |
| 114 | 30A ** | Elektrické sedadlo (spolujezdce) |
| 115 | 20A ** | Ovládání UpFitter |
| 116 | 30A ** | Spínač zapalování |
| 210 | – | Nepoužívá |
| 211 | 1/2 Relais ISO | Nouzová světla |
| 212 | – | Nepoužívá |
| 301 | Plné ISO relé | Nabíjení tažné baterie |
| 302 | Plné ISO relé | Řídicí modul pohonu (PCM) |
| 303 | – | Nepoužívá |
| 304 | – | Nepoužívá |
| 305 | Plné ISO relé | Ovládání UpFitter |
| 306 | Plné ISO relé | Zpožděné příslušenství |
| 307 | Plné ISO relé | Vstup |
| 601 | 30A jistič | Odložené příslušenství, Elektricky ovládaná okna, Průhledné střešní okno |
| 602 | – | Nepoužívá |
| * Mini pojistka ** Patronová pojistka |
Reklamní inzeráty
Motorový prostor
Přidělení pojistek v elektrické rozvodné skříni (2007)
| Ne. | Proud | Popis |
|---|---|---|
| jeden | 30A* | Stěrače |
| 2 | 40A* | Fanoušek |
| 3 | 30A* | Elektronické řazení za chodu (ESOF) |
| 4 | – | Nepoužívá |
| Pět | 50A* | Řídicí modul vstřikovače (IDM) (pouze vznětový motor) |
| 6 | – | Nepoužívá |
| 7 | – | Nepoužívá |
| osm | – | Posunovač |
| devět | 20A ** | Indikátory tažení |
| deset | 10A ** | Řídicí modul hnacího ústrojí (PCM) udržuje aktivní výkon, solenoid odvětrávání kanystru (pouze benzínový motor) |
| jedenáct | 10A ** | Protiblokovací brzdový systém (ABS) |
| 12 | 2A ** | Spínač brzdového tlaku |
| 13 | 15A ** | Denní svícení (DRL) |
| čtrnáct | – | Nepoužívá |
| patnáct | 15A ** | Logika IDM (pouze vznětový motor) |
| šestnáct | – | Nepoužívá |
| 17 | 10A ** | spojka klimatizace |
| 18 | 10A ** | Relé IDM (pouze vznětový motor) |
| devatenáct | – | Nepoužívá |
| dvacet | 10A ** | Tažná světla pro couvání |
| 21 | – | Nepoužívá |
| 22 | 60A *** | ABS (cívky) |
| 23 | 60A *** | ABS (čerpadla) |
| 201 | 1/2 Relais ISO | Pravé tažné světlo / brzdové světlo |
| 202 | 1/2 Relais ISO | Levá kontrolka tažení / brzdové světlo |
| 203 | 1/2 Relais ISO | spojka klimatizace |
| 204 | – | Nepoužívá |
| 205 | 1/2 Relais ISO | DRL č. 1 |
| 206 | 1/2 Relais ISO | DRL č. 2 |
| 301 | Plné ISO relé | DRL č. 3 |
| 302 | – | Nepoužívá |
| 303 | Plné ISO relé | Fanoušek |
| 304 | Relé vysokého proudu | IDM (pouze naftový motor) |
| * Patronová pojistka ** Mini pojistky *** Maxi pojistka |
