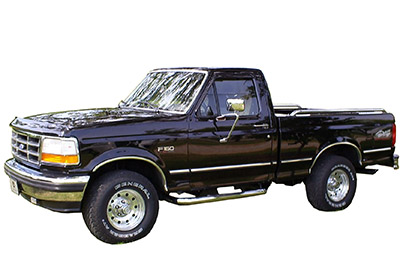

V tomto článku uvažujeme o deváté generaci Fordů řady F, vyráběných v letech 1992 až 1997. Zde najdete schémata pojistkových skříní Ford F-150, F-250, F-350 1992, 1993, 1994, 1995 , 1996 a 1997 , se dozvíte o umístění pojistkových panelů uvnitř vozu a zjistíte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Pojistkové uspořádání Ford F150, F250, F350 1992-1997
Pojistky zapalovače cigaret Ford F-150 (elektrická zásuvka) jsou pojistky č. 9 ( elektrická zásuvka) a č. 16 (zapalovač cigaret) v pojistkové skříňce palubní desky.
Vnitřní pojistková skříňka
Umístění pojistkové skříňky
Panel pojistek je umístěn za krytem nalevo od volantu. Sejměte kryt ze spodního okraje palubní desky zatažením za držadlo uvolněte spony.
Schéma pojistkové skříňky
Přiřazení pojistek na přístrojové desce
| Ne. | Ampli. Zápis | Popis |
|---|---|---|
| jeden | 30A | Ventilátor topení / klimatizace |
| 2 | 30A | Stěrač / ostřikovač čelního skla |
| 3 | 3A | Spínač polohy volnoběhu (nafta) |
| 4 | 15A | Venkovní lampy; Přístrojové osvětlení; Relé osvětlení venkovního přívěsu; Modul bzučáku / zvonění |
| Pět | 10A | Zádržný systém airbagu |
| 6 | 15A | Spojka klimatizace; Volič pomocného paliva naftového motoru; Bezklíčový přístup na dálku |
| 7 | 15A | Zapněte lampy |
| osm | 15A | Zdvořilost / kopule / nakládací světla; Elektrická vnější zrcátka; Bezklíčový vstup; Rychloměr; Osvětlení slunečních clon; Modul bzučáku / zvonění |
| devět | 25A | Power Point |
| deset | 4A | Přístrojové osvětlení |
| jedenáct | 15A | Rádio; Rádiový stmívač displeje |
| 12 | 20A (jistič) | Elektronický řadicí motor s pohonem všech kol; Elektrické zamykání dveří; Elektricky nastavitelné sedadlo řidiče; Elektrický bederní |
| 13 | 15A | Protiblokovací brzdy; Blokování brzdové páky; Elektronické řízení motoru; Ovládání rychlosti; Brzdová / výstražná světla; Směr zastavení pro elektronické ovládání motoru |
| čtrnáct | 20A (jistič) | Elektrická okna |
| patnáct | 20A | Protiblokovací brzdy |
| šestnáct | 15A | Zapalovač; Obecný analytický nástroj |
| 17 | 10A | Indikátory nafty; Elektronický přenos; Měřidla; Tachometr; Modul zvonku / výstražného zvonku; Varovné indikátory |
| 18 | 10A | Zádržný systém airbagu; Automatické denní / noční zrcátko; Blokování brzdové páky; Modul elektronického řazení s pohonem všech kol; Rychloměr; Volitelné ovládání otáček (Diesel); Regulace rychlosti (nafta) |
Reklamní inzeráty
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Ne. | Ampli. Zápis | Popis |
|---|---|---|
| jeden | 20A | Síla zvuku |
| 2 | (15A) | Mlhovky; Alternátor 200A (pouze dieselová ambulance) |
| 3 | 30A | Světla pro denní svícení (pouze Kanada); Flash-to-pass světlomety; troubit |
| 4 | 25A | světla pro couvání přívěsu; Semafory přívěsu |
| Pět | 15A | Nouzová světla; Modul denního svícení (DRL) (pouze Kanada); Ohřívač kyslíkového senzoru; Relé nabíjení baterie přívěsu |
| 6 | 10A | Pravá brzda / indikátor přívěsu |
| 7 | 10A | Levá brzda / kontrolka přívěsu |
| osm | 30A max | Pilotní modul vstřikovače |
| devět | 30A (plyn) / 20A (nafta) | Systém řízení hnacího ústrojí |
| deset | Max. 20A | Pojistky palubní desky: 15,18; Cívka relé startéru |
| jedenáct | – | Nepoužívá |
| 12 | Dioda | Reléová cívka řídicího systému pohonné jednotky |
| 13 | 50A max | Pojistky palubní desky: 5,9,13 |
| čtrnáct | – | Nepoužívá |
| patnáct | 50A max | Pojistky palubní desky: 1, 7; Elektrická rozvodná skříň: pojistka 5 |
| šestnáct | Max. 20A | Napájení palivového čerpadla (benzínový motor) |
| 17 | 50A max | Kontrolka nabíjení alternátoru; Spínač polohy volnoběhu (nafta); Pojistky palubní desky: 2, 6, 11,14,17; Elektrická rozvodná skříň: pojistka 22 |
| 18 | 30A max | Nabíjení baterie přívěsu |
| devatenáct | 40A max | Světlomety |
| dvacet | 50A max | Pojistky palubní desky: 4, 8, 12,16 |
| 21 | 30A max | Napájení brzdy přívěsu |
| 22 | 20A maxi (plyn) / 30A (nafta) | Vyzvednutí u distributora (benzínový motor); Ohřívač palivového potrubí (nafta); Regulátor žhavicích svíček (nafta); Zapalovací cívka (benzínový motor); Reléová cívka systému řízení hnacího ústrojí; Integrovaný hrubý filmový modul (TFI) (benzínový motor) |
| Relé 1 | Systém řízení hnacího ústrojí | |
| Relé 2 | Benzínové čerpadlo (benzínový motor); Řídicí modul vstřikovače (relé IDM) (nafta) |
|
| Relé 3 | troubit | |
| Relé 4 | Tažná světla | |
| Relé 5 | Motor čerpadla protiblokovacího systému (ABS) |
Další pojistky
| Stránky | Střih | Chráněný obvod |
|---|---|---|
| Integrovaný se spínačem světlometů | 22 ampérů Circ. Brkr. | Světlomety a indikátor dálkových světel |
| Při spouštění relé motoru (benzínový motor) | Pojistková vložka 12 gauge | Alternátor, 95 A |
| Při spouštění relé motoru (vznětový motor) | (2) 12 rozchodů | Alternátor, 130 A. |
| Při spouštění relé motoru | (2) 14 rozchodů | Žhavicí svíčky nafty |
