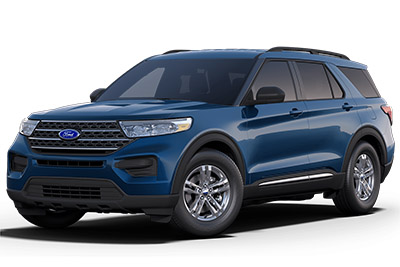

V tomto článku uvažujeme o šesté generaci Ford Explorer (U625), dostupné od roku 2020 do současnosti. Zde najdete schémata pojistkových skříněk Ford Explorer 2020 , informace o umístění pojistkových panelů uvnitř vozu a přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Explorer 2020-…
Pojistky zapalovače cigaret (napájecí zásuvka) Ford Explorer jsou pojistky č. 2 (napájecí zásuvka v hlavním panelu konzoly), č. 33 (napájecí zásuvka v zadním zavazadlovém prostoru), č. 34 (napájecí zásuvka víka konzoly) a č. 35 (zásuvka 4) v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka prostoru pro cestující
Umístění pojistkové skříňky
Je umístěn pod palubní deskou vlevo od sloupku řízení.
Schéma pojistkové skříňky
Přidělení pojistek v prostoru pro cestující (2020)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| jeden | – | Nepoužívá. |
| 2 | 10A | Střešní okno. ERA-GLONAS. eCall. Modul řídicí jednotky telematiky. Měnič. Sada spínačů dveří u řidiče. |
| 3 | 7,5 A | Přepínač paměti sedadla. Modul bezdrátové nabíječky příslušenství. Spínače sedadel. |
| 4 | 20A | Nepoužito (náhradní). |
| Pět | – | Nepoužívá. |
| 6 | 10A | Nepoužívá. |
| 7 | 10A | Inteligentní napájení konektoru datového spoje. |
| osm | 5A | Modem řídicí jednotky telematiky. Hands-free ovládací modul zadních výklopných dveří. Elektrický modul zadních výklopných dveří. |
| devět | 5A | Přepínač klávesnice. Zadní klimatizace. |
| deset | – | Nepoužívá. |
| jedenáct | – | Nepoužívá. |
| 12 | 7,5 A | Hlava klimatizace. Modul řazení. |
| 13 | 7,5 A | Řídicí modul sloupku řízení. Inteligentní konektor pro připojení dat. Přístrojová deska. |
| čtrnáct | 15A | Nepoužito (náhradní). |
| patnáct | 15A | SYNCHRONIZACE. Integrovaný ovládací panel. |
| šestnáct | – | Nepoužívá. |
| 17 | 7,5 A | Modul ovládání světlometů. |
| 18 | 7,5 A | Nepoužito (náhradní). |
| devatenáct | 5A | Spínač světlometů. Stiskněte spínač zapalování. |
| dvacet | 5A | Spínač zapalování. Modul řídicí jednotky telematiky. Uzamčení elektromagnetu inhibitoru klíče. |
| 21 | 5A | Nepoužívá. |
| 22 | 5A | Varování chodců (hybridní elektrické vozidlo). |
| 23 | 30A | Nepoužito (náhradní). |
| 24 | 30A | Střešní okno |
| 25 | 20A | Nepoužito (náhradní). |
| 26 | 30A | Nepoužito (náhradní). |
| 27 | 30A | Nepoužito (náhradní). |
| 28 | 30A | Nepoužito (náhradní). |
| 29 | 15A | Nepoužito (náhradní). |
| třicet | 5A | Konektor brzdy přívěsu. |
| 31 | 10A | Přepínač správy pole. Volitelný přepínač režimů jízdy. Modul vysílače. |
| 32 | 20A | Modul ovládání zvuku. |
| 33 | – | Nepoužívá. |
| 34 | 30A | Relé start / start. |
| 35 | 5A | Nepoužito (náhradní). |
| 36 | 15A | Pomocný parkovací modul. Modul zpracování obrazu A. |
| 37 | 20A | Nepoužito (náhradní). |
| 38 | 30A | Levé zadní elektrické okno. Elektrické zadní pravé okno. |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek a relé v motorovém prostoru (2020)
| Ne. | Proud | Chráněná součást |
|---|---|---|
| jeden | 40A | Řídicí modul karoserie – napájení z baterie 1. |
| 2 | 20A | Odpadkový koš hlavní konzoly s elektrickou zásuvkou. |
| 3 | 40A | Řídicí modul karoserie – napájení z baterie 2. |
| 4 | 30A | Palivové čerpadlo. |
| Pět | 5A | Řídicí modul pohonné jednotky udržuje energii naživu. |
| 6 | 20A | Výkon řídicího modulu hnacího ústrojí. |
| 7 | 20A | Solenoid odvzdušnění kazety. Modul pro kontrolu úniku z odpařování. Rekuperace tepla z výfukových plynů (hybridní elektrické vozidlo). Regulační ventil tlaku v nádrži (hybridní elektrické vozidlo). Tankovací ventil (plug-in hybridní elektrické vozidlo). Parní uzavírací ventil. Kyslík plynového kyslíku univerzální výfukových 11. univerzální výfukových plynů 21. Snímač katalyzátor monitoru 12. katalyzátor monitoru senzor 22 z kazety odvzdušňovací ventil. |
| osm | 20A | Reléová cívka chladicího ventilátoru. Box pro přerušení baterie. Olejové čerpadlo převodovky. Pomocné čerpadlo chladicí kapaliny. Dveře na palivo (hybridní elektrické vozidlo). Obtokový ventil chladicí kapaliny motoru. Aktivní síťové rolety. |
| devět | 20A | Zapalovací cívky. |
| 13 | 40A | Relé motoru předního ventilátoru. |
| čtrnáct | 15A | Olejové čerpadlo převodovky. Variabilní spojka kompresoru klimatizace. Pomocná čerpadla (hybridní elektrická vozidla). |
| šestnáct | 15A | Napájení relé relé ostřikovače čelního skla a zadního ostřikovače. |
| 17 | 5A | Indikátor stavu nabíjení (hybridní elektrické vozidlo). |
| 18 | 30A | Startér. |
| 21 | 10A | Motory pro vyrovnávání světlometů. Adaptivní světlomety. |
| 22 | 10A | Modul elektrického posilovače řízení. |
| 23 | 10A | Modul protiblokovacího brzdového systému s integrovanou parkovací brzdou. |
| 24 | 10A | Modul řízení hnacího ústrojí. Modul řízení hybridního hnacího ústrojí. |
| 25 | 10A | Senzor kvality vzduchu. 360 ° kamera s parkovacím asistentem. Zadní kamera. Informační systém o mrtvém úhlu. Modul adaptivního tempomatu. |
| 26 | 15A | Řídicí modul převodovky. |
| 28 | 40A | Protiblokovací ventily brzdového systému s integrovanou parkovací brzdou. |
| 29 | 60A | Protiblokovací čerpadlo brzdového systému s integrovanou parkovací brzdou. |
| třicet | 30A | Modul sedadla řidiče. |
| 31 | 30A | Motor sedadla spolujezdce. |
| 32 | 20A | Vstupní zásuvka předního zásobníku médií. |
| 33 | 20A | Elektrická zásuvka v zadním nákladovém prostoru. |
| 34 | 20A | Napájecí zásuvka na konci konzoly. |
| 35 | 20A | Powerpoint 4. |
| 36 | 40A | Měnič. |
| 38 | 30A | Modul klimatizovaného sedadla. |
| 41 | 30A | Elektrický modul zadních výklopných dveří. |
| 42 | 30A | Řídicí modul brzdy přívěsu. |
| 43 | 60A | Modul ovládání těla. |
| 44 | 10A | Vypínač brzdy. |
| 46 | 15A | Řídicí modul nabíječky baterií (hybridní elektrické vozidlo). |
| padesáti | 40A | Vyhřívané podsvícení. |
| 54 | 20A | Vyhřívaný volant. |
| 55 | 20A | Tažná parkovací světla. |
| 57 | 30A | Nabíjení tažné baterie. |
| 58 | 10A | Tažná světla pro couvání. |
| 61 | 15A | Víceobrysový sedací modul. |
| 62 | 15A | Čerpadlo ostřikovače světlometů. |
| 64 | 40A | Modul pohonu všech kol. |
| 69 | 30A | Motor předního stěrače. |
| 71 | 15A | Motor stěrače zadního okna. |
| 72 | 20A | Nepoužito (náhradní). |
| 73 | 30A | Modul dveří řidiče. |
| 78 | 50A | Vyhřívané levé přední sklo. |
| 79 | 50A | Pravé vyhřívané čelní sklo. |
| 80 | 20A | Upoutávka. |
| 82 | 20A | Nepoužito (náhradní). |
| 88 | 20A | Motor zadního dmychadla. |
| 91 | 20A | Modul tažného světla. |
| 95 | 15A | Integrované řízení zapalování (hybridní elektrické vozidlo). |
| 96 | 15A | Nepoužito (náhradní). |
| 97 | 10A | Electric AC (hybridní elektrické vozidlo). Vysokonapěťové vytápění s kladným teplotním koeficientem (hybridní elektrické vozidlo). |
| 98 | 10A | Proporční ventil chladicí kapaliny trakční baterie (hybridní elektrické vozidlo). |
| 103 | 50A | Nepoužito (náhradní). |
| 104 | 50A | Nepoužito (náhradní). |
| 105 | 40A | Nepoužito (náhradní). |
| 106 | 40A | Nepoužito (náhradní). |
| 107 | 40A | Nepoužito (náhradní). |
| 108 | 20A | Nepoužito (náhradní). |
| 109 | 30A | Modul dveří spolujezdce. |
| 111 | 30A | Napájecí zdroj monitoru kvality napětí řídicího modulu těla. |
| 112 | 20A | Nepoužito (náhradní). |
| 114 | 50A | Nepoužito (náhradní). |
| 115 | 20A | Zesilovač. |
| 116 | 5A | Nepoužito (náhradní). |
| 118 | 30A | Vyhřívaná sedadla druhé řady. |
| 120 | 15A | Portové vstřikovače paliva. |
| 124 | 5A | Dešťový senzor. |
| 125 | 5A | Inteligentní USB nabíječka 1. |
| 127 | 20A | Zesilovač. |
| 128 | 15A | Nepoužito (náhradní). |
| 131 | 40A | Elektricky sklopný modul sedadla. |
| 133 | 15A | Vyhřívané stěrače. |
| 134 | 10A | Systém rodinné zábavy. |
| 136 | 20A | Nepoužito (náhradní). |
| 139 | 5A | Inteligentní USB nabíječka 2. |
| 142 | 5A | Dopravní kamera. |
| 146 | 15A | Elektronický řídicí modul baterie. |
| 148 | 30A | Modul předního světlometu. |
| 149 | 30A | Modul pravého světlometu. |
| 150 | 40A | Nepoužito (náhradní). |
| 155 | 25A | Řídicí modul převodovky (hybridní elektrické vozidlo). |
| 159 | 15A | Převodník DC / DC (hybridní elektrické vozidlo). |
| 160 | 10A | Nepoužito (náhradní). |
| 168 | 20A | Nízkonapěťové servisní odpojení. |
| 169 | 10A | Čerpadlo chladicí kapaliny (hybridní elektrické vozidlo). |
| 170 | 10A | Vodní čerpadlo s trakční baterií (hybridní elektrické vozidlo). |
| 177 | 10A | Nepoužito (náhradní). |
