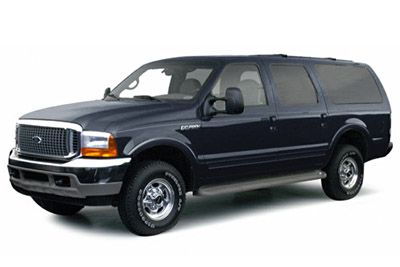

Vysoce výkonný SUV Ford Excursion se vyráběl v letech 2000 až 2005. V tomto článku naleznete schémata pojistkových skříní Ford Excursion 2000, 2001, 2002, 2003, 2004 a 2005 , získáte informace o umístění panelů. Pojistky uvnitř auto a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Excursion 2000-2005
Pojistky zapalovače cigaret (napájecí zásuvka):
2000-2001 – je pojistka č. 3 (zapalovač cigaret) v pojistkové skříňce palubní desky a pojistky č. 7 (pomocný powerpoint na podlahové konzole), № 9 (pomocný powerpoint na zadní části podlahy) a № 11 ( Cargo Auxiliary PowerPoint) v pojistkové skříňce v motorovém prostoru.
2002-2005 – pojistky №2 (Power point – podlahová konzola), №3 (Power point – 3. řada), №4 (Power point – palubní deska), №5 (Power point – pravý zadní panel) a №12 (Cigar zapalovače) v pojistkové skříňce prostoru pro cestující.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn pod a nalevo od volantu vedle brzdového pedálu. Sejměte kryt panelu, abyste získali přístup k pojistkám.
Pojistková skříňka motorového prostoru (je -li k dispozici)
Elektrická rozvodná skříň je umístěna v motorovém prostoru.
Schémata pojistkových skříní
Reklamní inzeráty
2000, 2001
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2000, 2001)
| Ne. | Proud | Popis panelu pojistek v prostoru pro cestující |
|---|---|---|
| jeden | 20A | Rádio, sekundární pojistka pro možnosti zvuku |
| 2 | 5A | Sdružený přístroj, RAM modul pohonného ústrojí (PCM), LED PATS |
| 3 | 20A | Zapalovač cigaret, konektor datového spojení |
| 4 | – | Nepoužívá |
| Pět | 10A | Napájení zapalování (přístup k zákazníkovi) |
| 6 | 15A | DRL, zámek brzdové páky (BSI), ECM, palubní počítač (OTC), komponenty AUX A / C, směrová světla, tempomat, vakuová pumpa, zpětná světla, elektronické přepínání za chodu, solenoid Hublock, vyhřívané sedadlo |
| 7 | 5A | Osvětlení spínače elektrického ovládání okna / elektrického zámku |
| osm | 5A | Spínač světlometů, LED / rádio |
| devět | – | Nepoužívá |
| deset | – | Nepoužívá |
| jedenáct | 30A | Cívka relé stěrače / parkovací relé, cívka relé stěrače s vysokým / nízkým výkonem, cívky relé ostřikovacího čerpadla, motor předního stěrače, cívky relé motoru |
| 12 | – | Nepoužívá |
| 13 | 20A | Brzdová světla, střední brzdová / výstražná kontrolka, brzdové světlo pro tažení, tempomat |
| čtrnáct | 15A | Horní světlo, dobíjecí světlo, stropní světla, stupačky, elektrická zrcátka, kosmetická zrcátka, světla na čtení, světla pod kapotou, světlo v palubní desce, elektricky ovládaná okna (zpožděné příslušenství) |
| patnáct | 5A | Spínač brzdového světla (logický), PATS, GEM |
| šestnáct | 15A | Dálková světla, sdružený přístroj (indikátor dálkových světel) |
| 17 | 15A | Vyhřívaná zrcátka, indikátor „ON“ odmrazovače vzadu |
| 18 | 10A | Integrovaný zadní ovládací panel (RICP), měnič CD |
| devatenáct | 10A | Sdružený přístroj, modul GEM, spínač zrušení rychloběhu, vysílač PATS / PATS, spínač povolení volnoběhu (pouze nafta) |
| dvacet | 15A | Relé startéru, GEM, Rádio (se sekundárním) |
| 21 | 5A | Rádio při spuštění |
| 22 | 10A | Modul airbagu, reléová cívka motoru ventilátoru |
| 23 | – | Nepoužívá |
| 24 | 10A | Spojka klimatizace, směšovací pohon dveří, relé relé dobíjení baterie |
| 25 | 5A | Protiblokovací systém čtyř kol (4WABS) |
| 26 | – | Nepoužívá |
| 27 | – | Nepoužívá |
| 28 | – | Nepoužívá |
| 29 | 5A | Přístrojová deska (kontrolky nabíjení a airbagu) |
| třicet | 30A | Reléová cívka PCM, zapalovací cívka (pouze benzín), ohřívač paliva (pouze nafta), solenoid vypouštěcího ventilu (pouze nafta), relé relé řídicího modulu vstřikovače (pouze nafta) |
| 31 | – | Nepoužívá |
| Relé 1 | – | Relé vnitřní lampy |
| Relé 2 | – | Relé spořiče baterie |
| Relé 3 | – | Zadní odmrazovač |
| Relé 4 | – | Elektrické okenní relé |
| Relé 5 | – | Relé zpoždění příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2000, 2001)
| Ne. | Proud | Popis elektrické rozvodné skříně |
|---|---|---|
| jeden | 20A* | Stěrač zadního skla |
| 2 | 10 A* | Nafukovací vak |
| 3 | 15 A* | Čtvrtkrát sklopný okenní motor |
| 4 | 20A* | Tažení zpětných světel, tažení parkovacích světel |
| Pět | 20A* | Pomocná elektrická zásuvka na přístrojové desce |
| 6 | 10 A* | Pouze benzín – A / C (CASS) Pouze nafta – Pole alternátoru „A“ |
| 7 | 20A* | Pomocná elektrická zásuvka na podlahové konzole |
| osm | 15 A* | Parkovací světla |
| devět | 20A* | Pomocná elektrická zásuvka levého zadního čtvrtletí |
| deset | 30A* | Světlomety |
| jedenáct | 20A* | Zásuvka pomocného nákladu |
| 12 | 15 A* | DRL |
| 13 | 10 A* | Podložka |
| čtrnáct | 15 A* | troubit |
| patnáct | – | Nepoužívá |
| šestnáct | – | Nepoužívá |
| 17 | – | Nepoužívá |
| 18 | – | Nepoužívá |
| devatenáct | 20A * (pouze benzín) – (pouze nafta) |
Pouze benzín – Pouze nafta E40D / HEGO – Nepoužívá se |
| dvacet | 7,5 A* | Tažná zarážka / zatáčka doleva |
| 21 | 10 A* | Levý světlomet |
| 22 | 7,5 A* | Tažná zarážka / odbočení vpravo |
| 23 | 10 A* | Pravý světlomet |
| 24 | 20A * (pouze benzín) – (pouze nafta) |
Pouze benzín – Pouze kontrola vznětového motoru – Nepoužívá se |
| 101 | 50A ** | Spínač zapalování (B1 a B3) |
| 102 | 30A ** | Elektrické dveřní zámky |
| 103 | 40A ** | Pomocný ventilátor |
| 104 | 30A ** | Elektronické řazení za chodu (motor převodovky) |
| 105 | 50A ** | Spojovací box napájený baterií |
| 106 | – (Pouze benzín) 30A ** (Pouze nafta) |
Pouze benzín – Nepoužívá se Pouze nafta – Řídicí modul vstřikovače |
| 107 | 30A ** | Vyhřívaná sedadla |
| 108 | 30A ** | Elektrická sedadla |
| 109 | 40A ** | Motor předního ventilátoru |
| 110 | 30A ** | Elektronická tažná brzda |
| 111 | – | Nepoužívá |
| 112 | 20A ** | Palivové čerpadlo |
| 113 | 30A ** (pouze benzín) 20A ** (pouze nafta) |
Výkon PCM |
| 114 | – | Nepoužívá |
| 115 | 30A ** | Nabíjení tažné baterie |
| 116 | 50A ** | Spínač zapalování (B4 a B5) |
| 117 | – | Nepoužívá |
| 118 | 40A ** | Zadní odmrazovač |
| 201 | – | Parkovací lampa |
| 202 | – | Palivové čerpadlo |
| 203 | – | Nepoužívá |
| 204 | – | Čtvrtkrát sklopný okenní motor |
| 205 | – | Stěrač zadního skla |
| 206 | – | Zadní podložka |
| 207 | – | Stěrač zapnutý / zaparkovaný |
| 208 | UP / DOWN stěrač | |
| 209 | – | Přední podložka |
| 301 | – | Relé houkačky |
| 302 | Pouze benzín – klimatizace (CASS); Pouze nafta – výkonové relé řídicího modulu vstřikovače |
|
| 303 | – | Motor větráku |
| 304 | – | Síla EHS |
| 401 | – | Nepoužívá |
| 501 | – | Dioda řídicího modulu hnacího ústrojí |
| 502 | – | Dioda spojky klimatizace |
| 503 | – | Nepoužívá |
| 601 | 30A jistič | Elektrická okna |
| 602 | 60A ** | Modul protiblokovací brzdy všech čtyř kol |
| * Mini pojistky ** Maxi pojistky |
2002
Reklamní inzeráty
Interiérová / elektrická rozvodná skříň
Přidělení pojistek v prostoru pro cestující (2002)
| Ne. | Proud | Popis panelu pojistek v prostoru pro cestující |
|---|---|---|
| jeden | 15A* | Nastavitelné pedály |
| 2 | 20A* | Elektrická zásuvka – podlahová konzola |
| 3 | 20A* | Elektrická zásuvka – 3. řada |
| 4 | 20A* | Elektrická zásuvka – palubní deska |
| Pět | 20A* | Elektrická zásuvka – pravá zadní čtvrtina |
| 6 | 20A* | Relé zastavení otáčení / tažení |
| 7 | 30A* | Dálkové světlo / blesk projít |
| osm | – | Nepoužívá |
| devět | 20A* | Vyhřívaná zrcátka |
| deset | 10 A* | spojka klimatizace |
| jedenáct | 20A* | Rádio (hlavní) |
| 12 | 20A* | Zapalovač cigaret / OBD II |
| 13 | 5A* | Elektrická zrcátka / spínače |
| čtrnáct | 15A* | Denní požáry |
| patnáct | 10 A* | Paměť modulu sedadla řidiče |
| šestnáct | 15A* | Ovladač zadních sedadel |
| 17 | 15A* | Venkovní lampy |
| 18 | 20A* | Vypínač blinkrů / vypínač (vysoký) |
| devatenáct | 10 A* | Bezpečnostní modul nástavby / modul 4×4 |
| dvacet | – | Nepoužívá |
| 21 | 25A* | Motor zadního stěrače |
| 22 | 20A* | Kontrola motoru |
| 23 | 20A* | Kontrola motoru |
| 24 | 15A* | Pneumatické odpružení |
| 25 | 10 A* | Modul protiblokovacího systému 4 kol (4WABS) |
| 26 | 10 A* | Airbagy |
| 27 | 15A* | Spínač zapalování Zapněte napájení |
| 28 | 10 A* | Modul modulu EATC / cívka relé předního ventilátoru |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Spínač zámku spojky |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Přední stěrač |
| 34 | 10 A* | Vypínač brzdy |
| 35 | 10 A* | Přístrojová deska |
| 36 | 10 A* | PCM Keep-Alive |
| 37 | 15 A* | troubit |
| 38 | 20 A* | Parkovací světla a couvací světla |
| 39 | – | Nepoužívá |
| 40 | 20 A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | 10 A* | PATS modul, transceiver |
| 45 | 10 A* | Spínač zapalování Napájení Run / Start |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | 10 A* | Motor zadního stěrače |
| 101 | 30A ** | Elektrická tažná brzda |
| 102 | 30A ** | Dveřní zámky / modul zabezpečení karoserie |
| 103 | 50A ** | Spínač zapalování |
| 104 | 40A ** | Vyhřívané podsvícení |
| 105 | 30A ** | Pilotní modul vstřikovače |
| 106 | 30A ** | Hlavní přední stěrač |
| 107 | 40A ** | Přední motor dmychadla |
| 108 | 40A ** | Pomocný motor dmychadla |
| 109 | 30A ** | Vyhřívaná sedadla |
| 110 | 50A ** | Spínač zapalování |
| 111 | 30A ** | 4WD / Shift za běhu |
| 112 | 30A ** | Elektrická sedadla vlevo |
| 113 | 30A ** | Startér |
| 114 | 30A ** | Elektrická sedadla vpravo |
| 115 | 20A ** | Nabíjení tažné baterie |
| 116 | 30A ** | Spínač zapalování |
| 601 | 30A jistič | Motory dveřních oken |
| 602 | 60A ** | Modul protiblokovacího systému 4 kol (4WABS) |
| 210 | – | Nepoužívá |
| 211 | – | Nepoužívá |
| 212 | – | Nepoužívá |
| 301 | – | Relé motoru předního ventilátoru |
| 302 | – | Relé pohonu (EHS) |
| 303 | – | Relé řídicího modulu vstřikovače (pouze nafta) |
| 304 | – | Vyhřívané podsvícené relé |
| 305 | – | Relé dobíjení baterie |
| 306 | – | Zpožděné relé příslušenství |
| 307 | – | Relé startéru |
| * Mini pojistky ** Maxi pojistky |
2003
Reklamní inzeráty
Interiérová / elektrická rozvodná skříň
Přidělení pojistek v prostoru pro cestující (2003)
| Ne. | Proud | Popis panelu pojistek v prostoru pro cestující |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 20 A* | Elektrická zásuvka – podlahová konzola |
| 3 | 20 A* | Elektrická zásuvka – 3. řada |
| 4 | 20 A* | Napájecí zásuvka – I / P |
| Pět | 20 A* | Elektrická zásuvka – pravá zadní čtvrtina |
| 6 | 20 A* | Relé zastavení otáčení / tažení |
| 7 | 30A* | Dálkové světlo / blesk projít |
| osm | – | Nepoužívá |
| devět | 20 A* | Vyhřívaná zrcátka |
| deset | 10 A* | spojka klimatizace |
| jedenáct | 20 A* | Rádio (hlavní) |
| 12 | 20 A* | Zapalovač cigaret / OBD II |
| 13 | 5A* | Elektrická zrcátka / spínače |
| čtrnáct | 15 A* | Denní svícení (DRL) |
| patnáct | 10 A* | Paměť modulu sedadla řidiče |
| šestnáct | 15 A* | Ovladač zadních sedadel |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20 A* | Vypínač blinkrů / vypínač (vysoký) |
| devatenáct | 10 A* | Modul tělesné bezpečnosti (BSM) / modul 4×4 |
| dvacet | – | Nepoužívá |
| 21 | 25A* | Inteligentní motor zadního stěrače |
| 22 | 20 A* | Kontrola motoru |
| 23 | 20 A* | Ovládání motoru (pouze benzínový motor) |
| 24 | 15 A* | Nepoužívá |
| 25 | 10 A* | Modul protiblokovacího systému 4 kol (4WABS) |
| 26 | 10 A* | Airbagy |
| 27 | 15 A* | Spínač zapalování Posuv ráfku |
| 28 | 10 A* | Modul cívky relé předního ventilátoru / EATC |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Snímač rozsahu přenosu (poté na cívku relé startéru) |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Přední stěrač |
| 34 | 10 A* | Vypínač brzdy |
| 35 | 10 A* | Přístrojová deska |
| 36 | 10 A* | PCM Keep-Alive |
| 37 | 15 A* | troubit |
| 38 | 20 A* | Parkovací světla a couvací světla |
| 39 | – | Nepoužívá |
| 40 | 20 A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | 10 A* | PATS modul, transceiver |
| 45 | 10 A* | Spínač zapalování Napájení Run / Start |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | 10 A* | Inteligentní motor zadního stěrače |
| 101 | 30A ** | Elektrická tažná brzda |
| 102 | 30A ** | Dveřní zámky, BSM |
| 103 | 50A ** | Spínač zapalování |
| 104 | 40A ** | Vyhřívané podsvícení |
| 105 | 30A ** | Modul ovladače vstřikovače (pouze naftový motor) |
| 106 | 30A ** | Hlavní přední stěrač |
| 107 | 40A ** | Přední motor dmychadla |
| 108 | 40A ** | Pomocný motor dmychadla |
| 109 | 30A ** | Vyhřívaná sedadla |
| 110 | 50A ** | Spínač zapalování |
| 111 | 30A ** | 4WD / Shift za běhu |
| 112 | 30A ** | Elektrická sedadla vlevo |
| 113 | 30A ** | Startér |
| 114 | 30A ** | Elektrická sedadla vpravo |
| 115 | 20A ** | Nabíjení tažné baterie |
| 116 | 30A ** | Spínač zapalování |
| 601 | 30A jistič *** | Motory dveřních oken |
| 602 | 60A ** | Modul 4WABS |
| 210 | – | Nepoužívá |
| 211 | – | Nepoužívá |
| 212 | – | Nepoužívá |
| 301 | – | Relé motoru předního ventilátoru |
| 302 | – | Relé pohonu (EHS) |
| 303 | – | Relé řídicího modulu vstřikovače (pouze vznětový motor) |
| 304 | – | Vyhřívané podsvícené relé |
| 305 | – | Relé dobíjení baterie |
| 306 | – | Relé příslušenství zpožděno |
| 307 | – | Relé startéru |
| * Mini pojistky ** Maxi pojistky *** Jistič |
2004
Interiérová / elektrická rozvodná skříň
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2004)
| Ne. | Proud | Popis panelu pojistek v prostoru pro cestující |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 20A* | Elektrická zásuvka – podlahová konzola |
| 3 | 20A* | Elektrická zásuvka – 3. řada |
| 4 | 20A* | Elektrická zásuvka – palubní deska |
| Pět | 20A* | Elektrická zásuvka – pravá zadní čtvrtina |
| 6 | 20A* | Relé zastavení otáčení / tažení |
| 7 | 30A* | Dálkové světlo / blesk projít |
| osm | – | Nepoužívá |
| devět | 20A* | Vyhřívaná zrcátka |
| deset | 10 A* | spojka klimatizace |
| jedenáct | 20A* | Rádio (hlavní) |
| 12 | 20A* | Zapalovač cigaret / OBD II |
| 13 | 5A* | Elektrická zrcátka / spínače |
| čtrnáct | 15 A* | Denní požáry |
| patnáct | 10 A* | Paměť modulu sedadla řidiče |
| šestnáct | 15 A* | Ovladač zadních sedadel |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20A* | Vypínač blinkrů / vypínač (vysoký) |
| devatenáct | 10 A* | Bezpečnostní modul nástavby / modul 4×4 |
| dvacet | – | Nepoužívá |
| 21 | 25A* | Motor zadního stěrače |
| 22 | 20A* | Kontrola motoru |
| 23 | 20A* | Kontrola motoru |
| 24 | 15 A* | Pneumatické odpružení |
| 25 | 10 A* | Modul protiblokovacího systému 4 kol (4WABS) |
| 26 | 10 A* | Airbagy |
| 27 | 15 A* | Spínač zapalování Zapněte napájení |
| 28 | 10 A* | Modul modulu EATC / cívka relé předního ventilátoru |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Spínač zámku spojky |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Přední stěrač |
| 34 | 10 A* | Vypínač brzdy |
| 35 | 10 A* | Přístrojová deska |
| 36 | 10 A* | PCM Keep-Alive |
| 37 | 15 A* | troubit |
| 38 | 20A* | Parkovací světla a couvací světla |
| 39 | – | Nepoužívá |
| 40 | 20A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | 10 A* | PATS modul, transceiver |
| 45 | 10 A* | Spínač zapalování Napájení Run / Start |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | 10 A* | Motor zadního stěrače |
| 101 | 30A ** | Elektrická tažná brzda |
| 102 | 30A ** | Dveřní zámky / modul zabezpečení karoserie |
| 103 | 50A ** | Spínač zapalování |
| 104 | 40A ** | Vyhřívané podsvícení |
| 105 | 30A ** | Pilotní modul vstřikovače |
| 106 | 30A ** | Hlavní přední stěrač |
| 107 | 40A ** | Přední motor dmychadla |
| 108 | 40A ** | Pomocný motor dmychadla |
| 109 | 30A ** | Vyhřívaná sedadla |
| 110 | 50A ** | Spínač zapalování |
| 111 | 30A ** | 4WD / Shift za běhu |
| 112 | 30A ** | Elektrická sedadla vlevo |
| 113 | 30A ** | Startér |
| 114 | 30A ** | Elektrická sedadla vpravo |
| 115 | 20A ** | Nabíjení tažné baterie |
| 116 | 30A ** | Spínač zapalování |
| 601 | 30A jistič | Motory dveřních oken |
| 602 | 60A ** | Modul protiblokovacího systému 4 kol (4WABS) |
| 210 | – | Nepoužívá |
| 211 | – | Nepoužívá |
| 212 | – | Nepoužívá |
| 301 | – | Relé motoru předního ventilátoru |
| 302 | – | Relé pohonu (EHS) |
| 303 | – | Relé řídicího modulu vstřikovače (pouze nafta) |
| 304 | – | Vyhřívané podsvícené relé |
| 305 | – | Relé dobíjení baterie |
| 306 | – | Relé příslušenství zpožděno |
| 307 | – | Relé startéru |
| * Mini pojistky ** Maxi pojistky |
2005
Interiérová / elektrická rozvodná skříň
Reklamní inzeráty
Přidělení pojistek v prostoru pro cestující (2005)
| Ne. | Proud | Popis panelu pojistek v prostoru pro cestující |
|---|---|---|
| jeden | 15 A* | Nastavitelné pedály |
| 2 | 20A* | Elektrická zásuvka – podlahová konzola |
| 3 | 20A* | Elektrická zásuvka – 3. řada |
| 4 | 20A* | Napájecí zásuvka – I / P |
| Pět | 20A* | Elektrická zásuvka – pravá zadní čtvrtina |
| 6 | 20A* | Relé zastavení otáčení / tažení |
| 7 | 30A* | Dálkové světlo / blesk projít |
| osm | 15 A* | Zpětná světla (pouze vznětový motor) |
| devět | 20A* | Vyhřívaná zrcátka |
| deset | 10 A* | spojka klimatizace |
| jedenáct | 20A* | Rádio (hlavní) |
| 12 | 20A* | Zapalovač cigaret / OBD II |
| 13 | 5A* | Elektrická zrcátka / spínače |
| čtrnáct | 15 A* | Denní svícení (DRL) |
| patnáct | 10 A* | Paměť modulu sedadla řidiče |
| šestnáct | 15 A* | Ovladač zadních sedadel |
| 17 | 15 A* | Venkovní lampy |
| 18 | 20A* | Vypínač blinkrů / vypínač (vysoký) |
| devatenáct | 10 A* | Modul tělesné bezpečnosti (BSM) / modul 4×4 |
| dvacet | 10 A* | Relé řídicího modulu vstřikování paliva (FICM) (pouze vznětový motor) |
| 21 | 25A* | Inteligentní motor zadního stěrače |
| 22 | 20A* | Kontrola motoru |
| 23 | 20A* | Ovládání motoru (pouze benzínový motor), Klimatizace (pouze dieselový motor) |
| 24 | 2A* | Spínač brzdového tlaku / ovládání rychlosti |
| 25 | 10 A* | Modul protiblokovacího systému 4 kol (4WABS), variabilní ovládání ventilátoru (VFC) (pouze naftový motor) |
| 26 | 10 A* | Airbagy |
| 27 | 15 A* | Spínač zapalování Zapněte napájení |
| 28 | 10 A* | Modul cívky relé předního ventilátoru / EATC |
| 29 | 10 A* | Klientský přístup |
| třicet | 15 A* | Červená světla |
| 31 | 15 A* | Snímač rozsahu přenosu (pak na cívku relé startéru), 4×4 |
| 32 | 5A* | Rádio (start) |
| 33 | 15 A* | Přední stěrač |
| 34 | 10 A* | Vypínač brzdy |
| 35 | 10 A* | Přístrojová deska |
| 36 | 10 A* | Paměť PCM |
| 37 | 15 A* | troubit |
| 38 | 20A* | Tažná parkovací světla |
| 39 | 15 A* | Tažná světla pro couvání |
| 40 | 20A* | Palivové čerpadlo |
| 41 | 10 A* | Přístrojová deska |
| 42 | 15 A* | Zpožděné příslušenství |
| 43 | 10 A* | Mlhovky |
| 44 | 10 A* | PATS modul, transceiver |
| 45 | 10 A* | Spínač zapalování Napájení Run / Start |
| 46 | 10 A* | Levé potkávací světlo |
| 47 | 10 A* | Pravé potkávací světlo |
| 48 | 10 A* | Inteligentní motor zadního stěrače |
| 101 | 30A ** | Elektrická tažná brzda |
| 102 | 30A ** | Dveřní zámky, BSM |
| 103 | 50A ** | Spínač zapalování (pouze benzínový motor), výkon FICM (pouze naftový motor) |
| 104 | 40A ** | Vyhřívané podsvícení |
| 105 | 30A ** | Ohřívač paliva (pouze vznětový motor) |
| 106 | 30A ** | Hlavní přední stěrač |
| 107 | 40A ** | Přední motor dmychadla |
| 108 | 40A ** | Pomocný motor dmychadla |
| 109 | 30A ** | Vyhřívaná sedadla |
| 110 | 50A ** | Spínač zapalování |
| 111 | 30A ** | 4WD / Shift za běhu |
| 112 | 30A ** | Elektrická sedadla vlevo |
| 113 | 30A ** | Startér |
| 114 | 30A ** | Elektrická sedadla vpravo |
| 115 | 20A ** | Nabíjení tažné baterie |
| 116 | 30A ** | Spínač zapalování |
| 601 | 30A jistič | Okenní motory, střešní okno |
| 602 | 60A ** | Modul 4WABS |
| 210 | – | Nepoužívá |
| 211 | – | Relé zpátečky (pouze vznětový motor) |
| 212 | – | Nepoužívá |
| 301 | – | Relé motoru předního ventilátoru |
| 302 | – | Relé řídicího modulu hnacího ústrojí (PCM) |
| 303 | – | Relé ohřívače paliva (pouze vznětový motor) |
| 304 | – | Vyhřívané relé podsvícení |
| 305 | – | Relé dobíjení baterie |
| 306 | – | Zpožděné relé příslušenství |
| 307 | – | Relé startéru |
| * Mini pojistky ** Maxi pojistky *** Jistič |
||
| Poznámka: (pouze u vznětových motorů) Mini pojistka logického 15A řídicího modulu vstřikování paliva (FICM) je umístěna v bloku relé pod kapotou. |
