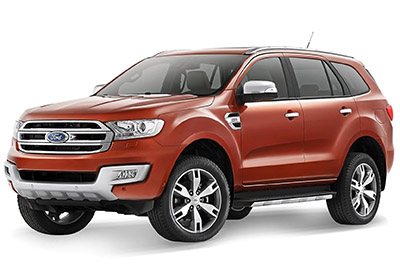

Schéma pojistek a relé pro Ford Everest (2015-2019..)

Rozložení pojistek Ford Everest 2015-2019.

---

---

Prostor pro cestující

Tato pojistková skříňka je umístěna za krytem palubní desky.

Motorový prostor (elektrická rozvodná skříň)

Zvedněte uvolňovací páčku na zadní straně krytu a sejměte ji.

Distribuční box napájení – dole

Ve spodní části pojistkové skříňky jsou pojistky. Přístup ke spodní části pojistkové skříňky:

1) Uvolněte dvě západky na obou stranách pojistkové skříňky.
2) Zvedněte zadní část pojistkové skříňky kolébky.
3) Přesuňte pojistkovou skříňku do zadní části motorového prostoru a otočte podle obrázku.
4) Otočením zadního čela pojistkové skříňky získáte přístup ke spodní straně.
5) Uvolněním dvou západek otevřete kryt pojistek.

Pojistková skříňka vysokého proudu

Je umístěn v motorovém prostoru pod pojistkovou skříňkou motorového prostoru. Tento box obsahuje několik silnoproudých pojistek.

Před pojistková skříňka

Je připojen ke kladnému pólu baterie.



2015, 2016, 2017 a 2018

Prostor pro cestující

Přidělení pojistek v prostoru pro cestující (2015-2018)

Ne.	Proud	Chráněné součásti
jeden	deset	Lampa / spořič baterie na vyžádání – horní konzola, řadicí páka automatické převodovky, lampa v palubní desce, sluneční clona, ​​rukojeť, světla na čtení.
2	7.5	Nepoužito (náhradní).
3	dvacet	Relé uvolňovací západky dveří řidiče / klapky palivové nádrže. Relé zámku dvojitých / pomocných dveří.
4	Pět	Nepoužito (náhradní).
Pět	dvacet	Zesilovač subwooferu.
6	deset	Nepoužito (náhradní).
7	deset	Nepoužito (náhradní).
osm	deset	Bezpečnostní klakson.
devět	deset	Nepoužito (náhradní).
deset	Pět	Elektrický modul zadních výklopných dveří.
jedenáct	Pět	Vnitřní detektor pohybu.
12	7.5	Elektronický ovládací panel, modul klimatizace, zadní pomocný modul.
13	7.5	Přístrojová deska, řídicí modul sloupku řízení, konektor inteligentního datového spojení.
čtrnáct	deset	Nepoužito (náhradní).
patnáct	deset	Modul inteligentní datové brány / konektoru – OBD II (RHD).
šestnáct	patnáct	Dětská pojistka.
17	Pět	Siréna baterie.
18	Pět	Spínač zapalování.
devatenáct	7.5	Nepoužito (náhradní).
dvacet	7.5	Modul ovládání světlometů (je -li k dispozici).
21	Pět	Senzor vlhkosti a teploty v autě.
22	Pět	Nepoužito (náhradní).
23	deset	Střídač, spínač zámku dveří, měsíční střecha, spínač oken u dveří řidiče (jedním dotykem nahoru / dolů všechny dveře.
24	dvacet	Centrální zamykání.
25	třicet	Řídicí modul dveří řidiče (jednotlačítkové elektrické stahování oken nahoru / dolů všechny dveře) Paměť spínače elektrického ovládání dveří řidiče (jedním tlačítkem nahoru / dolů na straně řidiče)
26	třicet	Řídicí modul dveří spolujezdce (elektrické stahování oken – jeden klíč nahoru / dolů).
27	třicet	Střešní okno
28	dvacet	Nepoužito (náhradní).
29	třicet	Modul ovládání zadních dveří vlevo (elektrické stahování oken – jeden klíč nahoru / dolů).
třicet	třicet	Modul ovládání pravých zadních dveří (elektrické stahování oken – jeden klíč nahoru / dolů).
31	patnáct	Nepoužito (náhradní).
32	deset	Rádiový transceiverový modul, SYNC, modul globálního pozičního systému, multifunkční displej, dálkové ovládání vstupu.
33	dvacet	Zvuková jednotka.
34	třicet	Relé start / start.
35	Pět	Modul řízení stresu.
36	patnáct	Elektrochromatické vnitřní zrcátko.
37	patnáct	Nepoužito (náhradní).
38	třicet	Elektricky ovládaná okna (bez modulu ovládání dveří – s jedním tlačítkem nahoru / dolů pro řidiče).

Motorový prostor



Přidělení pojistek a relé v motorovém prostoru (2015-2018)

Ne.	Proud	Chráněné součásti
jeden	25	Nepoužívá.
2	–	Elektromagnetické relé startéru.
3	patnáct	Zadní stěrač, dešťový senzor.
4	–	Relé motoru předního ventilátoru.
Pět	dvacet	Zásuvka 3 (zadní konzola).
6	–	Relé potkávacích světel (výboj vysoké intenzity).
7	dvacet	Modul řízení hnacího ústrojí.
osm	dvacet	Modul řízení pohonného ústrojí – volumetrický regulační ventil, obtok chladiče EGR, TMAF.
devět	–	Relé řídicího modulu hnacího ústrojí.
deset	dvacet	Zásuvka 1 / zapalovač cigaret.
jedenáct	patnáct	Řídicí modul pohonné jednotky – senzor NOX (je -li nainstalován).
12	patnáct	Řídicí modul hnacího ústrojí – pohon ventilátoru, řídicí modul žhavicí svíčky.
13	patnáct	Nepoužívá.
čtrnáct	patnáct	Nepoužívá.
patnáct	–	Relé start / start.
šestnáct	dvacet	Zásuvka 2 / zapalovač cigaret.
17	dvacet	Zásuvka 4 – elektrická zásuvka 3. řady.
18	deset	Nepoužívá.
devatenáct	deset	Elektrický posilovač řízení.
dvacet	deset	Spínač světlometů, motor nastavení světlometů.
21	patnáct	Řídicí modul přenosové skříně – přepínač správy pole.
22	deset	Kompresor klimatizace.
23	patnáct	Parkovací asistent zadní kamera, modul sledování mrtvého úhlu, radar s adaptivním řízením rychlosti a head-up displej (je-li k dispozici).
24	Pět	Emise výfukových plynů – řídicí modul zadního dávkování (je -li instalován).
25	deset	Protiblokovací brzdový systém.
26	deset	Přepínač nastavení zrcátek.
27	Pět	Ohřívač PTC (je -li k dispozici).
28	deset	Modul řízení hnacího ústrojí.
29	deset	Čerpadlo ostřikovače zadního skla.
třicet	–	Nepoužívá.
31	–	Nepoužívá.
32	–	Nepoužívá.
33	–	Relé spojky klimatizace.
34	–	Nepoužívá.
35	patnáct	Řídicí modul převodovky.
36	–	Nepoužívá.
37	deset	Vyhřívané vnější zrcátko.
38	–	Nepoužívá.
39	–	Nepoužívá.
40	–	Relé palivového čerpadla.
41	–	Relé houkačky.
42	–	Elektrické sklápěcí relé třetí řady sedadel.
43	patnáct	Emise výfukových plynů – řídicí modul zadního dávkování (je -li instalován).
44	25	Čerpadlo ostřikovače světlometů.
45	–	Nepoužívá.
46	deset	Nepoužívá.
47	deset	Spínač brzdového pedálu.
48	dvacet	Troubit.
49	Pět	Nepoužívá.
padesáti	patnáct	Emise výfukových plynů – řídicí modul zadního dávkování (je -li instalován).
51	–	Nepoužívá.
52	–	Nepoužívá.
53	–	Nepoužívá.
54	deset	Emise výfukových plynů – řídicí modul zadního dávkování (je -li instalován).
55	deset	Emise výfukových plynů – řídicí modul zadního dávkování (je -li instalován).
86	–	Relé motoru zadního ventilátoru.

Distribuční box napájení – dole

Přidělení pojistek a relé v motorovém prostoru (dole) (2015-2018)

Ne.	Proud	Chráněné součásti
56	třicet	Řídicí modul palivového čerpadla.
57	–	Nepoužívá.
58	–	Nepoužívá.
59	–	Nepoužívá.
60	–	Nepoužívá.
61	–	Nepoužívá.
62	padesáti	Řídicí modul nástavby 1 (osvětlení).
63	–	Nepoužívá.
64	dvacet	Pomocný přívěs.
65	dvacet	Vyhřívaná přední sedadla.
66	–	Nepoužívá.
67	padesáti	Řídicí modul karoserie 2 (osvětlení).
68	40	Odmrazovač zadního okna.
69	třicet	Protiblokovací ventily brzdového systému.
70	dvacet	Elektricky nastavitelné sedadlo spolujezdce.
71	–	Nepoužívá.
72	třicet	Elektricky sklopné sedadlo třetí řady.
73	–	Nepoužívá.
74	dvacet	Elektricky nastavitelné sedadlo řidiče.
75	25	Motor zadního dmychadla.
76	dvacet	Levé potkávací světlomety s vysokou intenzitou výboje (jsou-li k dispozici).
77	25	Modul AWD.
78	25	Modul AWD.
79	40	Motor větráku.
80	dvacet	Přední světlomety s pravými paprsky s vysokou intenzitou (jsou-li k dispozici).
81	40	Měnič.
82	60	Protiblokovací čerpadlo brzdového systému.
83	25	Motor stěračů.
84	třicet	Solenoid startéru.
85	třicet	Elektrický modul zadních výklopných dveří.
87	40	Modul přívěsu.

Pojistková skříňka vysokého proudu

Ne.	Proud	Chráněné součásti
jeden	60	Modul žhavicí svíčky.
2	125	Modul ovládání těla.
3	padesáti	Modul ovládání těla.
4	–	Přípojnice až k elektrické rozvodné skříni.
Pět	100	Ohřívač PTC (je -li k dispozici).

Před pojistková skříňka

Ne.	Proud	Chráněné součásti
jeden	225	Alternátor.
2	125	Elektronický posilovač řízení.



2019

Prostor pro cestující

Přidělení pojistek v prostoru pro cestující (2019)

Ne.	Proud	Chráněná součást
jeden	–	Nepoužívá.
2	7,5 A	Nepoužito (náhradní).
3	20A	Zámek dveří u řidiče. Relé uvolnění klapky palivové nádrže.
4	5A	Nepoužito (náhradní).
Pět	20A	Zesilovač subwooferu.
6	10A	Nepoužito (náhradní).
7	10A	Nepoužito (náhradní).
osm	10A	Bezpečnostní klakson.
devět	10A	Nepoužito (náhradní).
deset	5A	Elektrický modul zadních výklopných dveří. Hands-free přístup k zadním dveřím.
jedenáct	5A	Vnitřní detektor pohybu.
12	7,5 A	Elektronický ovládací panel. Modul klimatizace. Zadní pomocný modul.
13	7,5 A	Přístrojová deska. Řídicí modul sloupku řízení. Datový spojovací konektor.
čtrnáct	10A	Nepoužito (náhradní).
patnáct	10A	Modul brány. Datový spojovací konektor.
šestnáct	15A	Nepoužito (náhradní).
17	5A	Siréna baterie.
18	5A	Tlačítko start.
devatenáct	7,5 A	Nepoužito (náhradní).
dvacet	7,5 A	Emise výfukových plynů – řídicí modul dávkování reduktoru.
21	5A	Senzor vlhkosti a teploty v autě.
22	5A	Nepoužito (náhradní).
23	10A	Měnič. Spínač zámku dveří. Střešní okno. Spínač oken u dveří řidiče (jedním tlačítkem nahoru / dolů všechny dveře).
24	20A	Centrální zamykání.
25	30A	Řídicí modul dveří řidiče (elektrické stahování oken – jedno tlačítko nahoru / dolů pro všechny dveře).
26	30A	Řídicí modul dveří spolujezdce (elektrické stahování oken – jeden klíč nahoru / dolů).
27	30A	Střešní okno
28	20A	Nepoužito (náhradní).
29	30A	Modul ovládání zadních dveří vlevo (elektrické stahování oken – jeden klíč nahoru / dolů).
třicet	30A	Modul ovládání pravých zadních dveří (elektrické stahování oken – jeden klíč nahoru / dolů).
31	15A	Nepoužito (náhradní).
32	10A	Modul rádiového vysílače a přijímače. SYNCHRONIZACE. Modul globálního polohovacího systému. Multifunkční displej. Dálkové ovládání vstupu do dveří.
33	20A	Zvuková jednotka.
34	30A	Relé start / start.
35	5A	Modul řízení stresu.
36	15A	Automatické stmívání vnitřního zpětného zrcátka. Ovládání nastavení zrcátek.
37	20A	Řídicí modul přenosové skříně.
38	30A	Nepoužito (náhradní).

Motorový prostor



Přidělení pojistek a relé v motorovém prostoru (2019)

Ne.	Proud	Chráněná součást
jeden	15A	Stěrač zadního skla.
2	–	Elektromagnetické relé startéru.
3	5A	Dešťový senzor.
4	–	Relé motoru předního ventilátoru.
Pět	20A	Pomocná zásuvka 3 – zadní konzola.
6	–	Relé potkávacího světla s vysokou intenzitou a nízkým paprskem.
7	20A	Modul řízení hnacího ústrojí.
osm	20A	Objemový regulační ventil (3,2 l) obtokový chladič (3,2 l). Teplotní hmotnostní průtok vzduchu (3,2 l). ovládání bypassu chladiče – vakuový elektromagnetický ventil (2,0 l)
devět	–	Relé řídicího modulu hnacího ústrojí.
deset	20A	Pomocná elektrická zásuvka 1 – přístrojová deska.
jedenáct	15A	Senzory oxidu dusičitého (3,2 l). Modul žhavicí svíčky (2,0 l).
12	15A	Fanoušek. Modul žhavicí svíčky (3,2 l). Aktuátor obtokového ventilu Turbo (2.OL). Pohon Wastegate (2.OL). Kompresor klimatizace a regulační ventil (2,0 l). Čerpadlo chladicí kapaliny (2,0 l).
13	15A	Nepoužívá.
čtrnáct	15A	Nepoužívá.
patnáct	–	Relé start / start.
šestnáct	20A	Pomocná elektrická zásuvka 2 – přístrojová deska.
17	20A	Pomocný napájecí výstup 4 – elektrická zásuvka třetí řady.
18	10A	Reléová cívka palivového čerpadla (3,2 l).
devatenáct	10A	Elektrický posilovač řízení.
dvacet	10A	Spínač světlometů. Motor pro vyrovnávání světlometů. Modul ovládání světlometů.
21	15A	Řídicí modul převodovky (automatická převodovka). Převodovka (10stupňová automatická převodovka).
22	10A	Kompresor klimatizace.
23	7,5 A	Couvací kamera pro parkovací asistent (3,2 l). Modul sledování mrtvého úhlu (3,2 l). Adaptivní radar pro řízení rychlosti (3,2 l). Head-up displej (3,2 l). Přepínač správy pole (3,2 l). Modul kvality napětí (2.OL).
24	5A	Nepoužito (náhradní).
25	10A	Protiblokovací brzdový systém.
26	10A	Nepoužito (náhradní).
27	–	Nepoužívá.
28	10A	Modul řízení hnacího ústrojí.
29	10A	Čerpadlo ostřikovače zadního skla.
třicet	–	Nepoužívá.
31	–	Nepoužívá.
32	–	Nepoužito (3,2 l). Relé ohřívače filtru palivové vody (2,0 L).
33	–	Relé spojky klimatizace.
34	20A	Uzamčení sloupku řízení.
35	15A	Řídicí modul převodovky.
36	–	Nepoužívá.
37	10A	Vyhřívané vnější zrcátko.
38	–	Nepoužívá.
39	–	Nepoužívá.
40	–	Relé palivového čerpadla.
41	–	Relé houkačky.
42	–	Elektrické sklápěcí relé třetí řady sedadel.
43	15A	Emise výfukových plynů – řídicí modul dávkování reduktoru.
44	–	Nepoužívá.
45	–	Nepoužívá.
46	10A	Nepoužito (náhradní).
47	10A	Spínač brzdového pedálu.
48	20A	Troubit.
49	5A	Nepoužito (náhradní) (3,2 l). Napájení cívky relé ohřívače vodního filtru palivem (2,0 l).
padesáti	15A	Emise výfukových plynů – řídicí modul dávkování reduktoru.
51	–	Nepoužívá.
52	–	Nepoužívá.
53	–	Nepoužívá.
54	10A	Emise výfukových plynů – řídicí modul dávkování reduktoru (3,2 l). Nepoužívá se (náhradní) (2,0 l).
55	10A	Emise výfukových plynů – řídicí modul dávkování reduktoru.
86	–	Relé motoru zadního ventilátoru.

Distribuční box napájení – dole

Přidělení pojistek a relé v motorovém prostoru (dole) (2019)

Ne.	Proud	Chráněná součást
56	30A	Řídicí modul palivového čerpadla.
57	15A	Nepoužito (náhradní).
58	–	Nepoužívá.
59	–	Nepoužívá.
60	40A	Nepoužito (náhradní) (3,2 l). Ohřívač filtru palivové vody (2,0 l).
61	–	Nepoužívá.
62	50A	Modul ovládání těla 1 – osvětlení.
63	–	Nepoužívá.
64	20A	Tažná spojka.
65	20A	Vyhřívaná přední sedadla.
66	–	Nepoužívá.
67	50A	Modul ovládání těla 2 – osvětlení.
68	40A	Odmrazovač zadního okna.
69	30A	Protiblokovací ventily brzdového systému.
70	20A	Elektricky nastavitelné sedadlo spolujezdce.
71	–	Nepoužívá.
72	30A	Elektricky sklopné sedadlo třetí řady.
73	30A	Modul přívěsu.
74	20A	Elektricky nastavitelné sedadlo řidiče.
75	25A	Motor zadního dmychadla.
76	20A	Levá potkávací světlomety s vysokou intenzitou výboje.
77	25A	modul.
78	30A	modul.
79	40A	Přední motor dmychadla.
80	20A	Pravá potkávací světlomety s vysokou intenzitou výboje.
81	40A	Měnič.
82	60A	Protiblokovací čerpadlo brzdového systému.
83	30A	Motor stěračů.
84	30A	Solenoid startéru.
85	30A	Elektrický modul zadních výklopných dveří.
87	40A	Modul přívěsu.

Pojistková skříňka vysokého proudu

Ne.	Proud	Chráněná součást
jeden	70A	Modul žhavicí svíčky.
2	125A	Modul ovládání těla.
3	50A	Řídicí modul nástavby (vozidla bez start-stop). Modul kvality napětí-zadní parkovací kamera, adaptivní tempomat, head-up displej, (vozidla se start-stop).
4	–	Přípojnice až k elektrické rozvodné skříni.

Před pojistková skříňka

Ne.	Proud	Chráněná součást
jeden	225A/300A	Alternátor (3,2 L – 225 A; 2,0 L – 300 A)
2	125A	Elektronický posilovač řízení.
