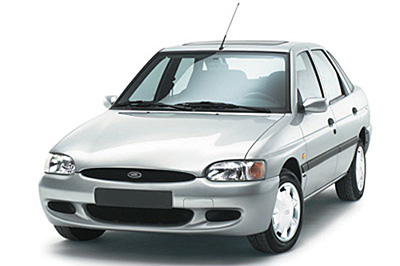

V tomto článku uvažujeme o třetí generaci Ford Escort, vyráběné v letech 1997 až 2003. Zde najdete schémata pojistkových skříní Ford Escort 1997, 1998, 1999, 2000, 2001, 2002 a 2003 , získáte informace o umístění panelů pojistek uvnitř vozu a zjistěte přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Uspořádání pojistek Ford Escort 1997-2003
Pojistka zapalovače cigaret (napájecí zásuvka) Ford Escort je umístěna v pojistkové skříňce palubní desky (viz pojistka „CIGAR“).
Pojistková skříňka palubní desky
Umístění pojistkové skříňky
Je umístěn pod palubní deskou na straně řidiče.
Schéma pojistkové skříňky
Reklamní inzeráty
Přidělení pojistek na přístrojové desce
| Příjmení | Proud | Popis |
|---|---|---|
| DRL (coupé) | 10A | Denní svícení (DRL) |
| R.WIPER (berlín) | 10A | Světla pro denní svícení, stěrač / ostřikovač zadních dveří |
| RIZIKO | 15A | Výstražná světla |
| POKOJ, MÍSTNOST | 10A | Ovládání motoru, Dálkový systém proti krádeži (RAP), Rádio, Zámek převodovky, Stropní světla, Startér, Varovný signál, Sdružený přístroj |
| MOTOR | 15A | Elektronická automatická převodovka, Systém zapalování, Reléový modul konstantního řízení (relé PCM) |
| RÁDIO (střih) | 5A | Elektricky ovládaná zrcátka, rádio, Remote Anti-Theft Personality System (RAP) |
| ZRCADLO (sedan) | 5A | Elektrická zrcátka, rádio, dálkové ovládání bez klíče (RKE) |
| ZÁMEK | 30A | Elektrické zamykání dveří |
| TROUBIT | 15A | Klaxon, zámek řazení |
| CLIM | 15A | Vyhřívání klimatizace, ABS |
| METR | 10A | Zpětná světla, spínač hladiny chladicí kapaliny motoru, sdružený přístroj, odmrazovač zadního okna, zámek převodovky, výstražný zvonek, spínač směrových světel |
| STĚRAČ | 20A | Stěrač / ostřikovač čelního skla, relé motoru ventilátoru |
| STOP | 20A | Brzdová světla, spínač brzdového tlaku |
| FRONTA | 15A | Venkovní lampy, Osvětlení přístrojů |
| SLUNEČNÍ STŘECHA | 15A | Elektrické střešní okno |
| ASC | 10A | Ovládání rychlosti |
| OKNO P | 30A jistič | Elektrická okna |
| DOUTNÍK | 20A | Zapalovač |
| VZDUCHOVÁ TAŠKA | 10A | Nafukovací vaky |
| MLHA | 10A | Mlhovky, denní svícení (DRL) |
| ZVUK | 15A | Rádio, prémiový zesilovač zvuku, měnič CD |
| INJ. | 10A | HO2S, snímač průtoku z odpařovacích emisí |
| FANOUŠEK | 30A jistič | Relé motoru ventilátoru |
Pojistková skříňka motorového prostoru
Umístění pojistkové skříňky
Reklamní inzeráty
Schéma pojistkové skříňky
Přidělení pojistek v motorovém prostoru
| Příjmení | Proud | Popis |
|---|---|---|
| INJ. | 30A* | Kupé: Airbagy, reléový modul s konstantním řízením (relé PCM), generátor
Sedan: Airbagy, ovládání motoru, generátor |
| ODBAVENÍ | 30A* | Rozmrazování zadního okna |
| ŘEDITEL ŠKOLY | 100A* | Celková ochrana obvodu (nabíjecí systém, BTN, chladicí ventilátor, palivové čerpadlo, OBD-II, pojistky ABS, spínač zapalování, světlomety) |
| BTN | 40A* | Cut: Hazard, Stop, Door lock, Tail, Room and Horn fuses from the I / P fuse panel
Berline: Hazard |
| břišní svaly | 60A* | Hlavní relé protiblokovacího systému (ABS) |
| FANOUŠEK | 40A* | Reléový modul konstantního řízení (chladicí ventilátor) |
| OBD-II | 10 A* | Data Link Connector (DLC), přístrojový klastr |
| PALIVOVÉ ČERPADLO | 20A ** | Vypnuto: Reléový modul konstantního řízení (palivové čerpadlo)
Sedan: Ovládání motoru |
| SPRÁVNÁ HLAVA | 10 A ** | Světlomety |
| LEVÁ HLAVA | 10 A ** | Světlomety |
| * Patice pojistkové vložky ** Pojistka |
