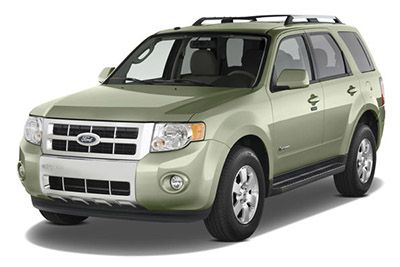

V tomto článku uvažujeme o hybridní verzi druhé generace Ford Escape, vyráběné v letech 2010 až 2012. Zde najdete schémata pojistkových skříněk Ford Escape hybrid 2011 a 2012 , informace o umístění panelů pojistek uvnitř vozu a zjistěte informace o přiřazení každé pojistky (uspořádání pojistek) a relé.
Contents
Rozložení pojistek Ford Escape Hybrid 2011-2012
Pojistky zapalovače cigaret (napájecí zásuvka) Ford Escape Hybrid jsou pojistka č. 40 (přední zásuvka) v pojistkové skříňce palubní desky a pojistka č. 3 (zadní zásuvka) v pojistkové skříňce motorového prostoru.
Umístění pojistkové skříňky
Prostor pro cestující
Panel pojistek je umístěn na pravé straně středové konzoly vedle palubní desky.
Sejměte kryt panelu, abyste získali přístup k krytu pojistek. Stisknutím jazýčků v horní a dolní části krytu pojistky jej vyjměte.
Motorový prostor
Elektrická rozvodná skříň je umístěna v motorovém prostoru (levá strana).
Pomocný reléový box
Reléová skříň je umístěna v motorovém prostoru na držáku chladiče.
Reklamní inzeráty
Schémata pojistkových skříní
Prostor pro cestující
Přidělení pojistek v prostoru pro cestující (2011, 2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| jeden | 30A | Měnič 110V |
| 2 | 15A | Vypínač brzdy |
| 3 | 15A | Modul SYNC® |
| 4 | 30A | Měsíční střecha |
| Pět | 10A | Zamykání řazení brzd (BSI), pojistkový panel prostoru pro cestující, osvětlení klávesnice |
| 6 | 20A | Směrová světla, brzdová světla |
| 7 | 10A | Potkávací světlomety (vlevo) |
| osm | 10A | Potkávací světlomety (vpravo) |
| devět | 15A | Vnitřní osvětlení |
| deset | 15A | Podsvícení |
| jedenáct | 10A | Pohon čtyř kol |
| 12 | 7,5A | Elektrický spínač zrcátek |
| 13 | 5A | Nepoužívá se (náhradní) |
| čtrnáct | 10A | FCIM (přepínače), modul předního displeje, modul GPS |
| patnáct | 10A | Klimatizace |
| šestnáct | 15A | Nepoužívá se (náhradní) |
| 17 | 20A | Veškerý výkon motoru zámku, odemykání zadních dveří, odemykání zadního okna |
| 18 | 20A | Vyhřívané sedadlo |
| devatenáct | 25A | Stěrač zadního skla |
| dvacet | 15A | Vazba dat |
| 21 | 15A | Mlhovky |
| 22 | 15A | Parkovací světla |
| 23 | 15A | Červená světla |
| 24 | 20A | Relé houkačky |
| 25 | 10A | Svítidla na vyžádání |
| 26 | 10A | Skupina panelu |
| 27 | 20A | Spínač zapalování |
| 28 | 5A | Rádio |
| 29 | 5A | Skupina panelu |
| třicet | 5A | Nepoužívá se (náhradní) |
| 31 | 10A | Modul řízení stresu |
| 32 | 10A | Modul zadní kamery |
| 33 | 10A | Nepoužívá se (náhradní) |
| 34 | 5A | Nepoužívá se (náhradní) |
| 35 | 10A | Pohon všech čtyř kol, elektronický posilovač řízení (EPAS), modul měniče 110 V, modul pomocného parkovacího modulu, modul aktivního parkovacího asistenta |
| 36 | 5A | Transceiver s pasivním systémem proti krádeži (PATS) |
| 37 | 10A | Nepoužívá se (náhradní) |
| 38 | 20A | Subwoofer/zesilovač (rádiový prémiový) |
| 39 | 20A | Rádio, rádiový zesilovač (navigace) |
| 40 | 20A | Přední elektrická zásuvka |
| 41 | 15A | Spínače zamykání dveří řidiče / spolujezdce, zpětné zrcátko s automatickým stmíváním, kompas, ambientní osvětlení, průhledná střecha, displej zadní kamery |
| 42 | 10A | Nepoužívá se (náhradní) |
| 43 | 10A | Logika zadních stěračů, relé vyhřívaných sedadel, sdružený přístroj |
| 44 | 10A | Nepoužívá se (náhradní) |
| 45 | 5A | Logika předních stěračů, relé motoru ventilátoru |
| 46 | 7,5A | Systém klasifikace cestujících (OCS), indikátor deaktivace airbagu spolujezdce (PADI) |
| 47 | 30A jistič | Elektrická okna |
| 48 | – | Zpožděné relé příslušenství |
Motorový prostor
Reklamní inzeráty
Přidělení pojistek v elektrické rozvodné skříni (2011, 2012)
| Ne. | Proud | Chráněné obvody |
|---|---|---|
| A | 80A poledne | Modul ovládání posilovače řízení |
| B | Poledne 125A | Pojistkový stůl v prostoru pro cestující |
| jeden | 15 A* | Vyhřívané zrcátko |
| 2 | 30A ** | Zadní odmrazovač |
| 3 | 20A ** | Zadní elektrická zásuvka |
| 4 | 40A ** | Elektrická vakuová pumpa |
| Pět | 10 A* | Řídicí modul pohonu (PCM) – Power Hold, relé PCM, řídicí modul převodovky, odvzdušnění kazety |
| 6 | – | Nepoužívá |
| 7 | 15 A* | Západka zadních dveří |
| osm | 5A* | Modul řízení trakční baterie |
| devět | 50A ** | Modul ovládání brzdy |
| deset | 30A ** | Stěrače |
| jedenáct | – | Nepoužívá |
| 12 | 40A ** | Motor větráku |
| 13 | – | Nepoužívá |
| čtrnáct | 10 A* | Čerpadlo topení / chlazení |
| patnáct | 50A ** | Řídicí modul trakční baterie CTBCM) |
| šestnáct | 40A ** | Chladicí ventilátor 1 |
| 17 | 40A ** | Chladicí ventilátor 2 |
| 18 | 50A ** | Solenoid modulu ovládání brzdy |
| devatenáct | 30A ** | Elektrická sedadla |
| dvacet | – | Nepoužívá |
| 21A | – | Relé odmrazování vzadu |
| 21B | – | Relé zapalování |
| 21C | – | Relé ventilátoru |
| 21D | – | Relé PCM |
| 22 | 15 A* | Zapalovací cívky |
| 23 | 15 A* | Vstřikovače paliva |
| 24 | 10 A* | Řídicí modul převodovky |
| 25 | 5A* | TBCM |
| 26 | 20 A* | Palivové čerpadlo, TBCM |
| 27 | 10 A* | PCM (kontrolka poruchy obecných součástí hnacího ústrojí), relé čerpadla topení, relé čerpadla chladicí elektroniky motoru, elektronický kompresor klimatizace |
| 28 | 15 A* | Univerzální snímač kyslíku výfukových plynů (UEGO), PCM – kontrolka poruchy součásti hnacího ústrojí související s emisemi |
| 29 | 15 A* | Výkon PCM |
| 30A | – | Relé chladicího ventilátoru 1 |
| 30B | – | Elektrické vakuové čerpadlo s mechanickým relé |
| 30C | – | Relé hlavního ventilátoru chlazení |
| 30D | – | Relé ventilátoru 2 |
| 31A | – | Relé zpětného světla |
| 31B | – | Nepoužívá |
| 31C | – | Relé tepelného čerpadla |
| 31D | – | Relé čerpadla chladicí kapaliny |
| 31E | – | Nepoužívá |
| 31F | – | Relé zámku zadních dveří |
| 32 | – | Nepoužívá |
| 33 | – | Dioda PCM |
| 34 | – | Nepoužívá |
| 35 | 10 A* | Start / start, couvací světla, zadní odmrazovací relé |
| 36 | – | Nepoužívá |
| * Mini pojistka ** Patronová pojistka |
Reklamní inzeráty
Pomocný reléový box
| Ne. | Proud | Popis |
|---|---|---|
| Relé | – | Elektrická vakuová pumpa (pevná fáze) |
| jeden | – | Nepoužívá |
| 2 | – | Nepoužívá |
| 3 | – | Nepoužívá |
| 4 | 5A | Monitor vakuové pumpy |
| Pět | – | Nepoužívá |
| 6 | – | Nepoužívá |
